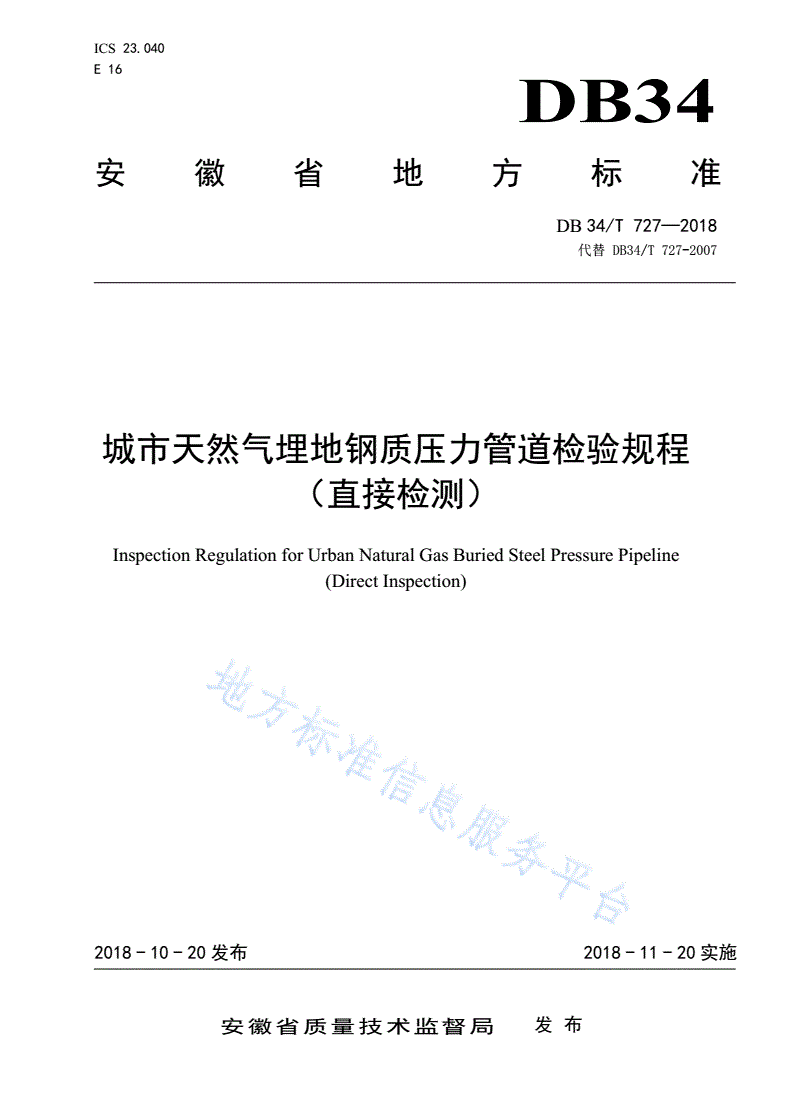

DB34/T 727-2018 城市天然气埋地钢质压力管道检验规程（直接检测）

ICS23.040

E16

DB34

安徽省地方标准

DB34/T727—2018

代替DB34/T727-2007

城市天然气埋地钢质压力管道检验规程

（直接检测）

InspectionRegulationforUrbanNaturalGasBuriedSteelPressurePipeline

(DirectInspection)

2018-10-20发布2018-11-20实施

安徽省质量技术监督局发布

DB34/T727—2018

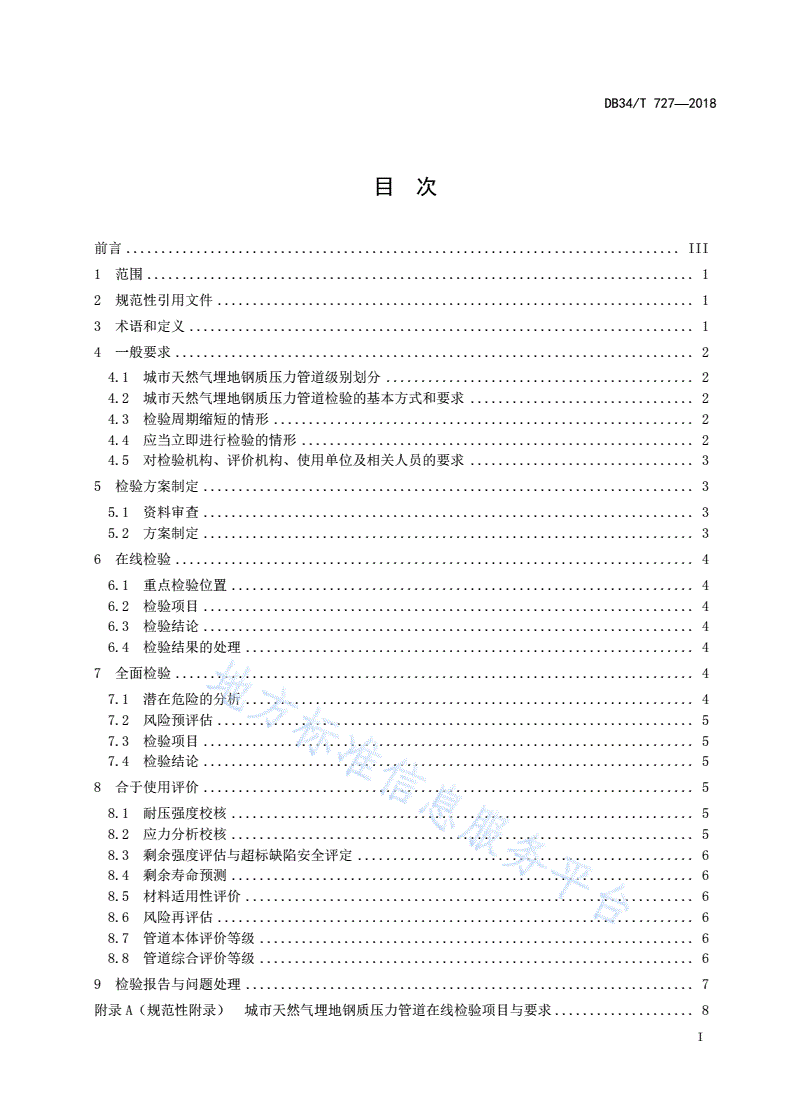

目次

前言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4一般要求..........................................................................2

4.1城市天然气埋地钢质压力管道级别划分............................................2

4.2城市天然气埋地钢质压力管道检验的基本方式和要求................................2

4.3检验周期缩短的情形............................................................2

4.4应当立即进行检验的情形........................................................2

4.5对检验机构、评价机构、使用单位及相关人员的要求................................3

5检验方案制定......................................................................3

5.1资料审查......................................................................3

5.2方案制定......................................................................3

6在线检验..........................................................................4

6.1重点检验位置..................................................................4

6.2检验项目......................................................................4

6.3检验结论......................................................................4

6.4检验结果的处理................................................................4

7全面检验..........................................................................4

7.1潜在危险的分析................................................................4

7.2风险预评估....................................................................5

7.3检验项目......................................................................5

7.4检验结论......................................................................5

8合于使用评价......................................................................5

8.1耐压强度校核..................................................................5

8.2应力分析校核..................................................................5

8.3剩余强度评估与超标缺陷安全评定................................................6

8.4剩余寿命预测..................................................................6

8.5材料适用性评价................................................................6

8.6风险再评估....................................................................6

8.7管道本体评价等级..............................................................6

8.8管道综合评价等级..............................................................6

9检验报告与问题处理................................................................7

附录A（规范性附录）城市天然气埋地钢质压力管道在线检验项目与要求....................8

I

DB34/T727—2018

附录B（规范性附录）城市天然气埋地钢质压力管道全面检验项目与要求....................10

附录C（资料性附录）模糊数学综合评价方法............................................18

附录D（规范性附录）城市天然气埋地钢质压力管道在线检验报告格式......................21

附录E（规范性附录）城市天然气埋地钢质压力管道全面检验、合于使用评价报告格式........29

II

DB34/T727—2018

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准代替DB34/T727-2007《城市天然气压力管道检验规程》。本标准与DB34/T727-2007相

比的主要变化如下：

——标准名称修改为：城市天然气埋地钢质压力管道检验规程（直接检测）；

——增加了埋地钢质管道风险评估的内容；

——增加了腐蚀防护系统综合评价的内容；

——增加了合于使用评价的内容与方法；

——增加了管道综合评价等级的内容。

本标准由安徽省特种设备检测院提出。

本标准由安徽省特种设备安全标准化技术委员会归口。

本标准起草单位：安徽省特种设备检测院。

本标准主要起草人：张俊斌、李志宏、黄长安、易楠、檀才保、江峰。

III

DB34/T727—2018

城市天然气埋地钢质压力管道检验规程

（直接检测）

1范围

本标准规定了城市天然气埋地钢质压力管道检验的一般要求、检验方案制定、在线检验、全面检验、

合于使用评价、检验报告与问题处理。

本标准适用于城市天然气埋地钢质压力管道、管道附件、安全保护装置及附属设施的直接检测。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T27512埋地钢质管道风险评估方法

GB/T30582基于风险的埋地钢质管道外损伤检验与评价

GB50251输气管道工程设计规范

DB34/T728长输天然气管道检验规程（直接检测）

3术语和定义

下列术语和定义适用于本文件。

3.1

在线检验onlineinspection

在运行过程中的常规性检查。在线检验至少每年1次，进行全面检验的年度可以不进行在线检验,

新建管道投用后的首次在线检验，应在半年内进行；在线检验通常由管道使用单位（以下简称使用单位）

压力管道作业人员进行，也可以委托经国家质量监督检验检疫总局（以下简称国家质检总局）核准，具

有相应资质的检验检测机构（以下简称检验机构）进行。

3.2

全面检验comprehensiveinspection

按一定的检验周期对在用管道进行基于风险的检验。新建管道一般于投用后3年内进行首次全面

检验；承担全面检验的检验机构，应当经国家质检总局核准，其中高压管道的全面检验应当由具有长输

（油气）管道全面检验资质的检验机构进行。

3.3

合于使用评价fitnessforserviceassessment

1

DB34/T727—2018

包括对管道进行的应力分析计算；对危害管道结构完整性的缺陷进行的剩余强度评估与超标缺陷安

全评定；对危害管道安全的主要潜在危险因素进行的管道剩余寿命预测、在一定条件下开展的材料适用

性评价、以及不良条件下管道安全评定等。合于使用评价在全面检验之后进行，承担合于使用评价的机

构（以下简称评价机构）应当具备国家质检总局核准的合于使用评价资质。

4一般要求

4.1城市天然气埋地钢质压力管道级别划分

城市天然气埋地钢质压力管道依据设计压力（P，单位为MPa）划分为以下级别：

a)Ι级（2.5<P≤4.0）、Ⅱ级（1.6<P≤2.5）高压管道；

b)Ⅲ级（0.8<P≤1.6）、Ⅳ级（0.4<P≤0.8）次高压管道；

c)Ⅴ级（0.2<P≤0.4）、Ⅵ级（0.1≤P≤0.2）中压管道。

4.2城市天然气埋地钢质压力管道检验的基本方式和要求

如下：

a)I级、II级高压管道，检验包括在线检验、全面检验和合乎使用评价，检验要求（包括报告格

式）参照DB34/T728；

b)Ⅲ级次高压管道，检验包括在线检验、全面检验和合于使用评价，检验要求按照本规则执行；

全面检验完成后，使用单位应当及时安排合于使用评价工作，评价机构应当结合全面检验情况

进行合于使用评价，并且确定管道许用参数与下次全面检验日期。

c)Ⅳ级次高压管道、Ⅴ级和Ⅵ级中压管道，检验包括在线检验和全面检验，检验要求按照本

规则执行，在全面检验结论中确定管道许用参数与下次全面检验日期；城市输配系统中的门站、

调压站（器）管道及其安全保护装置、附属设施的检验参照工业管道、压力容器检验有关要

求执行。

4.3检验周期缩短的情形

属于下列情况之一的管道，全面检验周期应当适当缩短：

a)1年内发生2次影响管道安全运行的泄漏事故的；

b)发现严重局部腐蚀或者全面腐蚀的；

c)承受交变载荷，可能导致疲劳失效的；

d)防腐层损坏严重的；

e)所需阴极保护电流大幅增加；

f)受自然灾害与第三方破坏；

g)管道埋深不满足相关规范标准要求；

h)风险评估发现风险值较高的；

i)在线检验中发现除本条前几项以外的严重问题的；

j)检验人员和使用单位认为应该缩短全面检验周期的。

4.4应当立即进行检验的情形

属于下列情况之一的管道，应当立即进行检验的情形：

a)运行工况发生显著改变从而导致运行风险提高的；

b)管道输送介质种类发生变化，改变为更危险介质的；

2

DB34/T727—2018

c)管道停用超过1年后再启用的；

d)在线检验结论要求进行全面检验的；

e)所在地发生滑坡、泥石流等重大地质灾害的；

f)有重大改造维修的。

Ⅳ级次高压管道还应当在全面检验的基础上进行合于使用评价。

4.5对检验机构、评价机构、使用单位及相关人员的要求

4.5.1使用单位应当根据检验周期，对Ⅲ级次高压管道，制定全面检验和合乎使用评价计划；对Ⅳ

级次高压管道、Ⅴ级和Ⅵ级中压管道，制定全面检验计划。并且及时向压力管道使用登记部门申报全

面检验、合于使用评价计划；在合于使用评价或者全面检验有效期届满前1个月之前向检验机构、评价

机构提出全面检验、合于使用评价要求，安排全面检验、合于使用评价工作。

4.5.2检验前，对Ⅲ级次高压管道，检验机构与评价机构必须制定全面检验和合于使用评价方案；

对Ⅳ级次高压管道、Ⅴ级和Ⅵ级中压管道，检验机构必须制定全面检验方案。全面检验、合于使用评

价方案包括安全措施和应急预案内容。全面检验方案、合于使用评价方案应当征求使用单位的意见，经

检验机构和评价机构授权的技术负责人审批。

4.5.3从事全面检验与合于使用评价的人员必须严格按照批准后的全面检验、合于使用评价方案进行

全面检验、合于使用评价工作。全面检验、合于使用评价过程中根据实际情况需作调整时，必须经过检

验机构、评价机构授权的技术负责人审查批准。

4.5.4管道使用单位应当根据本规则的要求做好管道检验前的各项准备工作，使管道处于适合的待检

状态，提供安全的检验环境，负责全面检验所需要的辅助工作，协助检验机构、评价机构进行检验。检

验人员应当认真执行管道使用单位的安全管理规定。

5检验方案制定

5.1资料审查

5.1.1承担在线检验的人员应当在全面了解被检管道的使用、管理情况，并且在认真调阅管道技术资

料和管理资料的基础上，对管道运行记录、管道隐患监护措施实施情况记录、管道改造施工记录、检修

报告、管道故障处理记录进行审查，记录审查情况。

5.1.2全面检验前，检验机构应当对提交和收集的以下资料进行审查、分析：

a)设计图纸、文件与有关强度计算书；

b)管道元件产品质量证明资料；

c)安装监督检验证明文件、安装及其竣工验收资料；

d)管道运行记录，包括输送介质压力、电法保护运行记录、阴极保护系统故障记录，管道修理或

者改造的资料，管道事故或者失效资料，管道的各类保护措施的使用记录，管道周围的其他施

工活动，管道的电法保护日常检查记录，输送介质分析报告（特别是含硫化氢、二氧化碳和游

离水）；

e)运行周期内的在线检验记录；

f)上一次全面检验报告、合于使用评价报告；

g)检验人员认为全面检验所需要的其他资料。

注：其中（a）（b）（c）项在管道投用后的首次全面检验时必须审查，以后的全面检验中可以根据需要查阅。

5.2方案制定

3

DB34/T727—2018

管道检验前，检验单位在资料审查基础上，应根据管道使用年限、运行状况、危险程度等因素制定

检验方案。

6在线检验

6.1重点检验位置

a)穿、跨越管道；

b)管道出土、入土点、管道分支处、敷设于位置较低点的管道；

c)曾经发生过影响管道安全运行的泄漏、较大以上（含较大）事故的管道；

d)工作条件苛刻及承受交变载荷的管道；

e)存在第三方破坏的管道；

f)曾经为非机动车道或者绿化带改为机动车道的、经过空穴（地下室）的管道；

g)位于边坡等位置的管道。

6.2检验项目

a)宏观检查；

b)防腐层检查；

c)电性能测试；

d)阴极保护系统测试；

e)壁厚测定；

f)安全保护装置检验。

g)必要时进行腐蚀防护系统检查。

在线检验的具体内容和要求见附件A，其中部分检查项目可以结合日常巡线进行。

6.3检验结论

a)允许使用；

b)进行全面检验。

6.4检验结果的处理

在线检验发现管道存在异常情况和问题时，使用单位应及时采取整改措施。重大安全隐患应报当地

特种设备安全监察机构。检验结束后应按照附录D的格式认真准确填写在线检验报告。

7全面检验

7.1潜在危险的分析

全面检验前，检验机构应当根据资料分析辨识所有危害管道结构完整性的潜在危险。这些潜在危险

主要分为以下几种：

a)固有危险，如制造与安装、改造、维修施工过程中产生的缺陷；

b)运行过程中与时间有关的危险，如内腐蚀、外腐蚀、应力腐蚀；

c)运行过程中与时间无关的危险，如第三方破坏、外力破坏、误操作；

d)其他危害管道安全的潜在危险。

4

DB34/T727—2018

7.2风险预评估

检验机构对资料审查分析完成后，应当按照有关安全技术规范及其相应标准进行风险预评估。按照

GB/T27512进行风险预评估。

7.3检验项目

包含在线检验的全部内容，其余检验项目见附录B，检验机构应当根据风险预评估的结果进行调整。

7.4检验结论

应根据外防腐层状况、阴极保护有效性、腐蚀环境、排流保护效果检测评价结果采用模糊数学综合

评价方法进行腐蚀防护系统综合评价。

腐蚀防护系统的综合评价分为4个等级，见表1。

模糊数学综合评价方法可参照附件C。

表1埋地钢制管道腐蚀防护系统评价分级

等级1234

评语分值区间

cj90≤c1≤10080≤c2<9070≤c3<8060≤c4<70

——1级：腐蚀防护系统功能完好，满足设计要求，在6年的检验周期内能有效使用；

——2级：腐蚀防护系统基本完好，但存在一些不影响防护效果的缺陷，能基本满足设计要求，3

年～6年的检验周期内使用；

——3级：腐蚀防护系统整体状况较差，存在缺陷，不能完全满足设计要求，在使用单位采取适当

措施后，可在1年～3年检验周期内在限定的条件下使用；

——4级：腐蚀防护系统缺陷严重，不能满足设计要求，不能有效防止金属管体腐蚀，使用单位应

立即采取重大维修。

8合于使用评价

8.1耐压强度校核

Ⅲ级次高压管道有下列情况之一的管道，应当按照许用压力进行耐压强度校核：

a)全面减薄量超过管道公称壁厚20％的；

b)操作参数发生增大的；

c)输送介质种类发生重大变化，改变为更危险介质的。

耐压强度校核应按GB50251的规定执行。

8.2应力分析校核

Ⅲ级次高压管道有下列情况之一的管道，应当进行应力分析校核：

a)存在较大变形、挠曲、破坏，以及支撑件损坏等现象且无法复原的；

b)全面减薄量超过管道公称壁厚30％的；

c)需要设置而未设置补偿器或者补偿器失效的；

d)法兰经常性泄露、破坏的；

e)无强度计算书的；

f)检验人员或者使用单位认为有必要的。

5

DB34/T727—2018

应力分析校核方法应按GB50251的规定执行。

8.3剩余强度评估与超标缺陷安全评定

8.3.1对Ⅲ级次高压管道，应当及时对检测中发现的危害管道结构完整性的缺陷进行剩余强度评估

与超标缺陷安全评定。在剩余强度评估与超标缺陷安全评定过程中应当考虑缺陷发展的影响，并且根据

剩余强度评估与超标缺陷安全评定的结果提出运行维护意见。

8.3.2对于体积型缺陷、面积型缺陷管道剩余强度评估方法，超标缺陷安全评定方法应按GB/T30582

的规定执行。

8.4剩余寿命预测

8.4.1对Ⅲ级次高压管道，应当根据危害管道安全的主要潜在危险因素选择管道剩余寿命预测的方

法。

8.4.2管道的剩余寿命预测主要包括腐蚀寿命、裂纹扩展寿命、损伤寿命等。其中腐蚀寿命预测方法

应按GB/T30582的规定执行。

8.5材料适用性评价

有下列情形之一的钢质Ⅲ级次高压管道，应当进行材料适用性评价：

a)材质发生劣化的；

b)输送介质种类发生重大变化，改变为更危险介质的。

材料适用性评价方法应按GB/T30582的规定执行。

8.6风险再评估

根据上述的检验与评估情况，对管道进行风险再评估，评估方法同7.2。

8.7管道本体评价等级

a)经合于使用评价能安全使用6年以上（含6年）的，管道本体评价等级为1级；

b)经合于使用评价能6年内安全使用的，管道本体评价等级为2级；

c)经合于使用评价能3年内安全使用的，管道本体评价等级为3级；

d)存在无法通过安全评定的外损伤缺陷，管道本体评价等级为4级。

8.8管道综合评价等级

管道综合评价结果分为以下4个等级：

a)1级：管道安全质量符合有关法规和标准要求，满足设计条件下在6年的检验周期内能安全使

用：

b)2级：管道安全质量符合有关法规和标准要求，但腐蚀防护系统或管道本体存在某些不符合有

关规范和标准的问题或缺陷，经合于使用评价，结论为满足设计条件下在3年～6年的检验周

期内能安全使用；

c)3级：管道安全质量符合有关法规和标准要求，但腐蚀防护系统或管道本体存在某些不符合有

关规范和标准的问题或缺陷，经合于使用评价，结论为满足设计条件下在1年～3年检验周期

内在限定的条件下安全使用；

d)4级：管道系统外损伤缺陷严重，不能满足使用要求，管道不能安全运行，使用单位应立即采

取重大维修措施。

依据管道腐蚀防护系统评价等级和管道本体评价等级确定管道的综合评价等级，见表2。

6

DB34/T727—2018

表2管道综合评价等级

管道综合评价等级

管道本体评价等级

腐蚀防护系统评价等级

1234

11234

22234

33334

43344

应当结合全面检验和合于使用评价结果，确定管道的综合评价等级，及管道的许用参数和下次全面

检验日期，其全面检验周期最长不能超过预测的管道剩余寿命的一半。

——综合评价等级为1级的管道，其检验周期一般不超过6年；

——综合评价等级为2级的管道，其检验周期一般为3年～6年；

——综合评价等级为3级的管道，其检验周期一般为1年～3年。

9检验报告与问题处理

9.1检验人员应当根据全面检验情况和所进行的全面检验项目，填写全面检验记录，及时出具相应的

全面检验报告。VI级次高压管道、V级和VI中压管道应当在全面检验报告中明确许用参数、下次全面

检验日期等。Ⅲ级次高气管道，除出具全面检验报告外，还应当由合于使用评价人员根据全面检验报

告和所进行的合于使用评价项目，及时出具合于使用评价报告。合于使用评价报告中应当明确许用参数、

下次全面检验日期等。

9.2使用单位应当对全面检验、合于使用评价过程中要求进行处理的缺陷，采取修复或者降压运行的

措施。检验机构、评价机构可以在出具全面检验报告、使用评价报告前将需要处理缺陷通知使用单位。

使用单位处理完成并且经检验机构、评价机构确认后，检验机构、评价机构再出具全面检验报告、合于

使用评价报告，评价机构应当进行风险再评估。

9.3风险评估的结果应当纳入管道使用登记中。缺陷修复前，使用单位应当制订修复方案，缺陷的修

复应当按照有关要求进行，相关文件记录应当存档。管道的定期检验报告（包括在线检验报告、全面检

验报告、合乎使用评价报告）的格式见附录E。

7

DB34/T727—2018

AA

附录A

（规范性附录）

城市天然气埋地钢质压力管道在线检验项目与要求

A.1资料审查

（1）安全管理资料，包括使用登记证、安全管理规章制度与安全操作规则，作业人员上岗持

证情况；

（2）技术档案资料，包括全面检验报告，必要时还包括设计和安装、改造、维修等施工、竣

工验收资料；

（3）运行状况资料，包括日常运行维护记录、隐患排查治理记录、改造与维修资料、故障与

事故记录。

A.2宏观检查

（1）位置与走向，主要检查管道位置、埋深和走向；

（2）地面装置，主要检查标志桩、测试桩、里程桩、标志牌（简称三桩一牌）以及锚固礅、

围栏等外观完好情况、丢失情况；

（3）管道沿线防护带，包括与其他建（构）筑物净距和占压状况；

（4）地面泄露情况；

（5）跨越段，检查跨越段管道防腐层、补偿器、锚固礅的完好情况，钢结构及基础、钢丝绳、

索具及其连接件等腐蚀损伤情况；

（6）穿越段，检查管道穿越处保护工程的稳定性及河道变迁等情况；

（7）水工保护设施情况；

（8）检验人员认为有必要的其他检查。

A.3防腐层检查

主要检查入土端与出土端、漏管段、阀室内管道腐蚀层的完好情况。检查人员认为有必要时，可对

事故后果严重区管道采用检测设备进行地面不开挖检测。

A.4电性能测试（适用于有阴极保护的管道）

（1）测试绝缘法兰、绝缘接头、绝缘短管、绝缘套、绝缘固定支墩和绝缘垫块等电绝缘装置

的绝缘性能（绝缘法兰、绝缘接头电绝缘性能测试应符合SY/T0023第7条的规定）；

（2）对采用法兰和螺纹等非焊接件连接的阀门等管道附件的跨接电缆或者其他电连接设施，

测试其电连续性。

A.5阴极保护系统测试（适用于有阴极保护的管道）

（1）管道沿线保护点位，测量时应考虑IR（注B-2）降的影响；

8

DB34/T727—2018

（2）牺牲阳极输出电流、开路电位（当管道保护电位异常时测试）；

（3）管内电流；

（4）辅助阳极床和牺牲阳极接地电阻；

（5）阴极保护系统运行状况，检查管道阴极保护率和运行率、排流效果，阴极保护系统设备

及其排流设施。

A.6壁厚测定

利用阀井或者探坑，对重要压力管道或者有明显腐蚀和冲刷减薄的管道进行壁厚抽样测定。

A.7地质条件调查

按照相应标准的要求，对有危险的矿产地下采空区、黄土湿陷区、潜在崩塌滑坡区、泥石流区、地

质沉降区、风蚀沙埋区、膨胀土和盐渍土、活动断层等地质灾害进行地质条件调查。

A.8安全保护装置检验

参照工业管道全面检验等有关要求执行，特殊的安全保护装置参照相应标准的规定。

9

DB34/T727—2018

BB

附录B

（规范性附录）

城市天然气埋地钢质压力管道全面检验项目与要求

B.1腐蚀防护系统检测

B.1.1外防腐层状况检测

外防腐层状况检测包括外防腐层整体状况不开外检测、破损点定位不开挖检测和开挖检验等项目，

具体的检测方法见GB/T19285。

外防腐层整体状况不开外检测评价可采用破损点密度（P值）进行分析。检测时，需保证仪器不受

周围信号的干扰。外防腐层级别的划分根据外防腐层破损点密度P值进行确定，见表B.1。

表B.1外防腐层破损点密度P值（处/100m）分级评价

级别

外防腐层类型

1234

3LPEP≤0.10.1<P<0.50.5≤P≤1P>1

硬质聚氨脂泡沫防保温层和

P≤0.20.2<P<11≤P≤2P>2

沥青防腐层

注：相邻最小距离不超过2倍管道中心埋深的两个破损点可当作一处。

按照严重程度的不同将破损点分为一类、二类和三类，其分别为：

——一类：多个相邻管段外防腐层均被评为4级的管段上的破损点，或两种以上不开挖检测手段

均评价为4级管段上的破损点，或初次开展外防腐层评价时检测结果不能解释的点，或采用

不同的不开挖检测方法进行检测，评价结果不一致的破损点，或存在于外防腐层等级为4级、

3级管段上，结合历史和经验判断有可能出现严重腐蚀的破损点，或无法判定腐蚀活性区域严

重程度的破损点；

——二类：孤立并未被列入一类中的4级的点，或只存在外防腐评为3级管段上几种区域的点，

且已有腐蚀事故记录；

——三类：不开挖检测判定为2级的点，或未被列入一类、二类的点。

开挖检验应选择最可能出现的腐蚀活性区域，检验人员应对所有破损点按照破损点的分类确定开外

检验顺序。

一类破损点为优先开挖，二类破损点为计划开挖，对三类破损点进行监控。

外防腐层开挖比例见表B.2。

表B.2外防腐层开挖比例

外防腐层级别

管道类别

1234

气管道（处/km）不开挖0.10.6～0.81.2～1.5

开挖检验项目有外观检查、漏电检测、厚度检测、粘结力检测。当防腐层实测厚度低于50％设计

厚度时，外防腐层直接判为4级；当粘结力大于设计值的50％时，不影响管道外防腐层分级。

10

DB34/T727—2018

外观检查与漏电检测的分级见表B.3。

表B.3外防腐层开挖检验分级评价

级别1234

3LPE色泽明亮，粘结力色泽略暗，粘结力色泽暗，粘结力差，粘结力极差，明显

强，无脆化，无龟较强，轻度脆化，发脆，显见龟裂，脆化与龟裂，严重

沥青裂，无剥离；少见龟裂，无剥离；轻度剥离或充水；剥离或充水；

无破损极少见破损有破损多处破损

防护层色泽略暗，

外防护层表面应光滑表面光滑，无收缩、

防护层色泽暗，有防护层色泽暗，有

观平整，无暗泡、麻发酥、泡孔不均、

收缩、发酥、泡孔收缩、发酥、泡孔

描点、裂口等缺陷。烧芯等缺陷；

不均、烧芯等缺陷；不均、烧芯等缺陷，

述硬质聚氨酯泡沫防腐层保温层应充满钢管保温层应充满钢管

保温层有开裂、泡并有大量龟裂；

保温和防护层的环形空和防护层的环形空

孔条纹及脱层收缩保温层有大量空

间，无开裂、泡孔间，无开裂、泡孔

等缺陷，并有大量洞，出现严重充水

条纹及脱层、收缩条纹及脱层、收缩

空洞现象

等缺陷等缺陷，但有极少

数空洞

3LPEV≥2525>V≥1515>V≥5V<5

普通

V≥1616>V≥88>V≥3.2V<3.2

（≥4mm）

石油加强

V≥1818>V≥99>V≥3.8V<3.8

沥青（≥5.5mm）

漏特加强

V≥2020>V≥1010>V≥4.0V<4.0

电（≥7mm）

检普通

V≥22>V≥11>V≥4.0V<0.4

测（≥0.3mm）

电环氧加强

V≥2.52.5>V≥1.251.25>V≥0.5V<0.5

压煤沥青（≥0.4mm）

kV特加强

V≥33>V≥1.51.5>V≥0.6V<0.6
