YB/T 102-1997 致密电熔刚玉

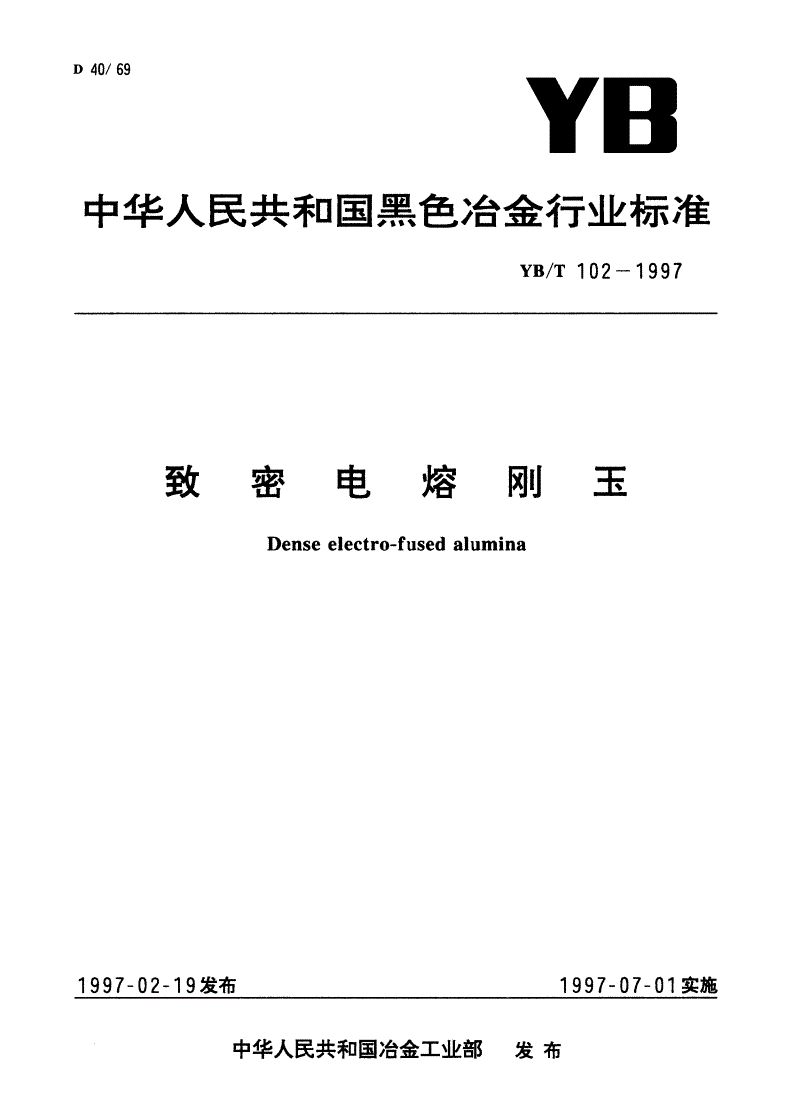

D40/69

YH

中华人民共和国黑色冶金行业标准

YB/T102-1997

致密电熔刚玉

Denseelectro-fusedalumina

1997-02-19发布1997”07-01实施

中华人民共和国冶金工业部发布

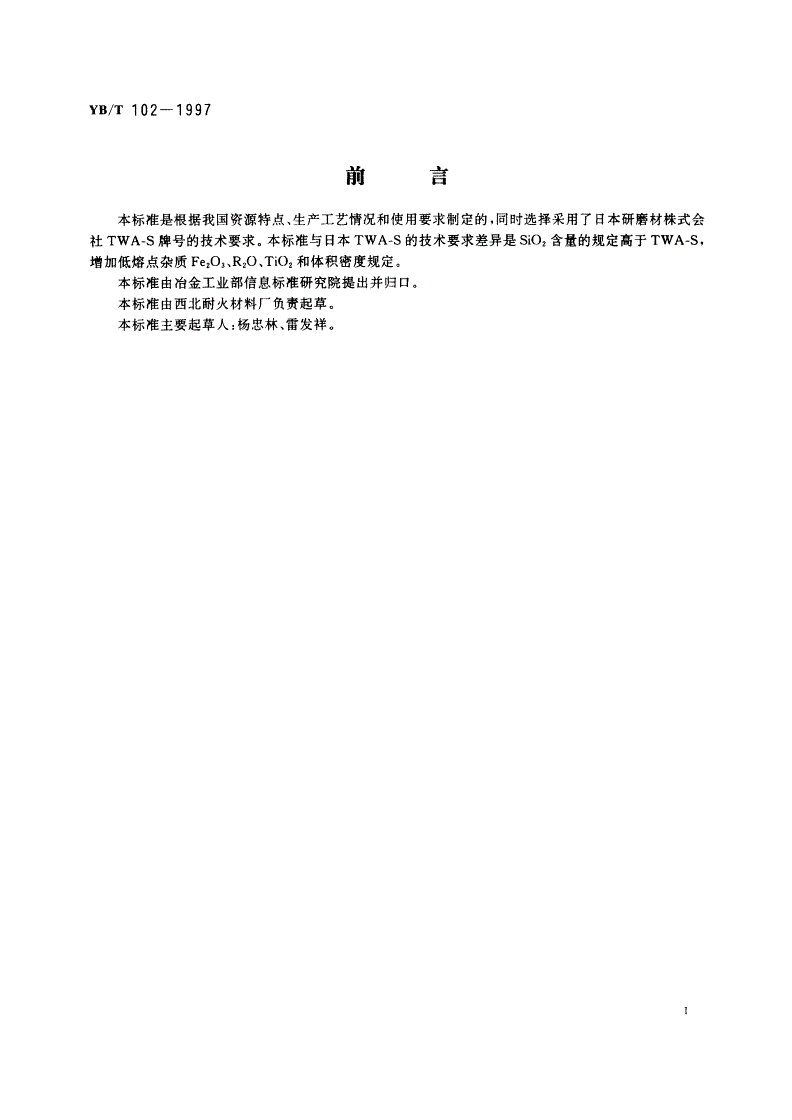

YB/T102-1997

前阳岳

本标准是根据我国资源特点、生产工艺情况和使用要求制定的，同时选择采用了日本研磨材株式会

社TWA-S牌号的技术要求。本标准与日本TWA-S的技术要求差异是Si02含量的规定高于TWA喃s,

增加低熔点杂质Fe203、R20、Ti02和体积密度规定。

本标准由冶金工业部信息标准研究院提出并归口。

本标准由西北耐火材料厂负责起草。

本标准主要起草人：杨忠林、雷发祥。

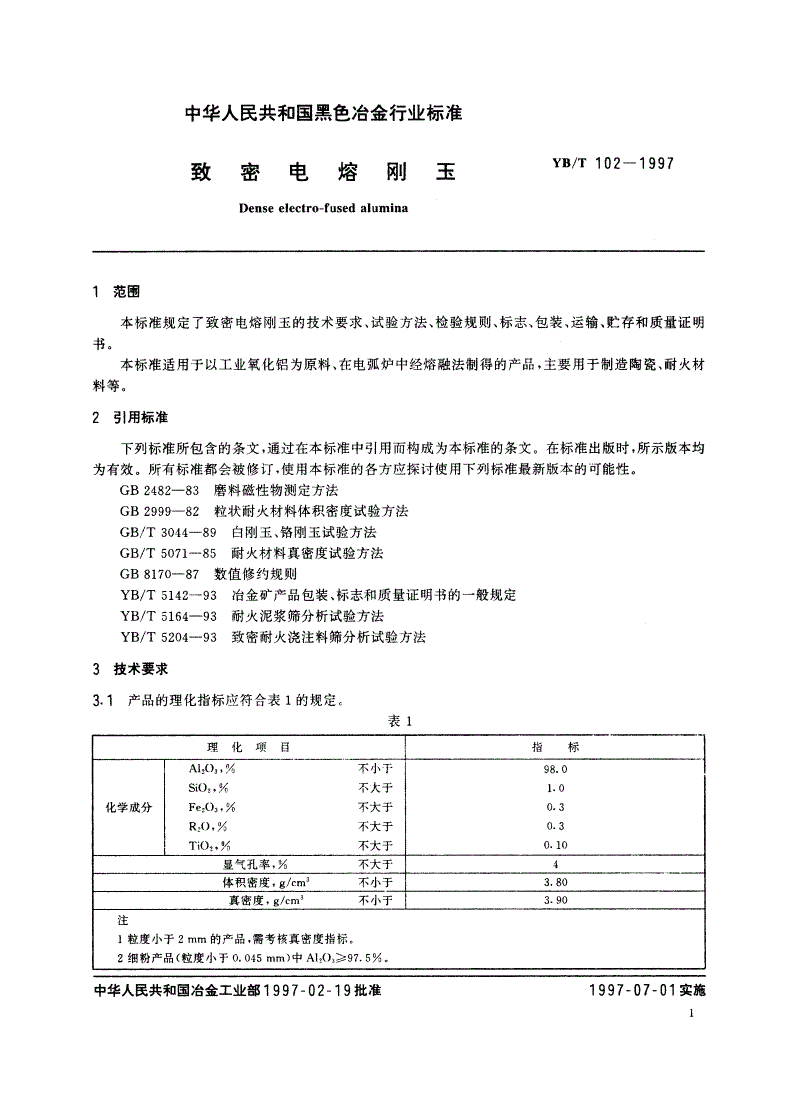

中华人民共和国黑色冶金行业标准

YB/T102-1997

致密电熔刚玉

Denseelectro-fusedalumina

1范围

本标准规定了致密电熔刚玉的技术要求、试验方法、检验规则、标志、包装、运输、贮存和质量证明

书。

本标准适用于以工业氧化铝为原料、在电弧炉中经熔融法制得的产品，主要用于制造陶瓷、耐火材

料等。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均

为有效。所有标准都会被修订．使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB2482-83磨料磁性物测定方法

GB2999-82粒状耐火材料体积密度试验方法

GB/T3044-89白刚玉、锚刚玉试验方法

GB/T5071-85耐火材料真密度试验方法

GB8170-87数值修约规则

YB/T5142-93冶金矿产品包装、标志和质量证明书的一般规定

YB/T5164-93耐火泥浆筛分析试验方法

YB/T5204-93致密耐火烧注料筛分析试验方法

3技术要求

3.1产品的理化指标应符合表1的规定c

表1

理化项自指标

Al20,,%不小子98.0

SiO,,%不大于1.0

化学成分Fe20,,%不大于0.3

R,O,%不大于o.3

TiO,,%不大于0.10

不大于4

显气孔率，%

体积密度，g/cm33.80一一

不小子

真密度，g/cm3不小于3,90

注

I粒度小于2mm的产品，需考核真密度指标。

2细粉产品（粒度小于0.045mm〕中Al,O，》97.5%。

1997-07-01实施

中华人民共和国冶金工业部1997-02-19批准

YB/T102-1997

3.2产品粒度组成应符合表2规定。

表2

格，mm圈，mm

允许范所占百分数，%

规

>8运5

8~5

8~5.6~85

>5.6主二5

5~3

5.6~3.35

二三85

>3.35<5

3~1

3.35~1.00

二三85

>I.00

4二5

l~0.21

1.00~c.21

二＂＇－65

>o.21<5

0.21以下<O.075二：，；70

3.3产品中的磁性物量，1mm～8mm粒级不大于0.05%;0mm~1mm粒级不大于0.1%。

3.4产品中不得混入外来杂物。

4试验方法

4.1体积密度和显气孔率的测定方法按GB2999进行。

4.2真密度的检验方法按GB/T5071进行。

4.3化学成分分析方法按GB/T3044进行。

4.4磁性物量按GB2482进行。

4.5粒度检验方法

4.5.1粒度大于lmm的按YB/T5204进行。如有质量异议时，以机械筛分法为准。

4.5.2粒度小于1mm的按YB/T5164进行。

4.6数值修约方法按GB8170进行。

5检验规则

5.1产品质量由供方技术监督部门负责检验。

5.2产品按批交货。每批产品由同一牌号组成。每批为一检验单位，每批量不超过30t0

5.3每批产品采用包装插管法取样，每60袋取一样袋。

5.4将每样袋中取得的份样合成大样，充分渥匀，并缩分至不少于10kg。粉料样品不少于5峙。

5.5需方对产品质量有异议时，应在收货之日起两个月内向供方提出，并由双方会同重新取双倍试样

进行复验，以复验结果判定牌号。如需仲裁，有关事宜由双方商定。

6包装、标志、运输、贮存和质量证明书

产品的包装、标志、运输、贮存和质量证明书按YB/T5142进行。

2
