GB/T 17247.2-1998 声学 户外声传播的衰减 第2部分：一般计算方法

GB/'r17247.2-1998

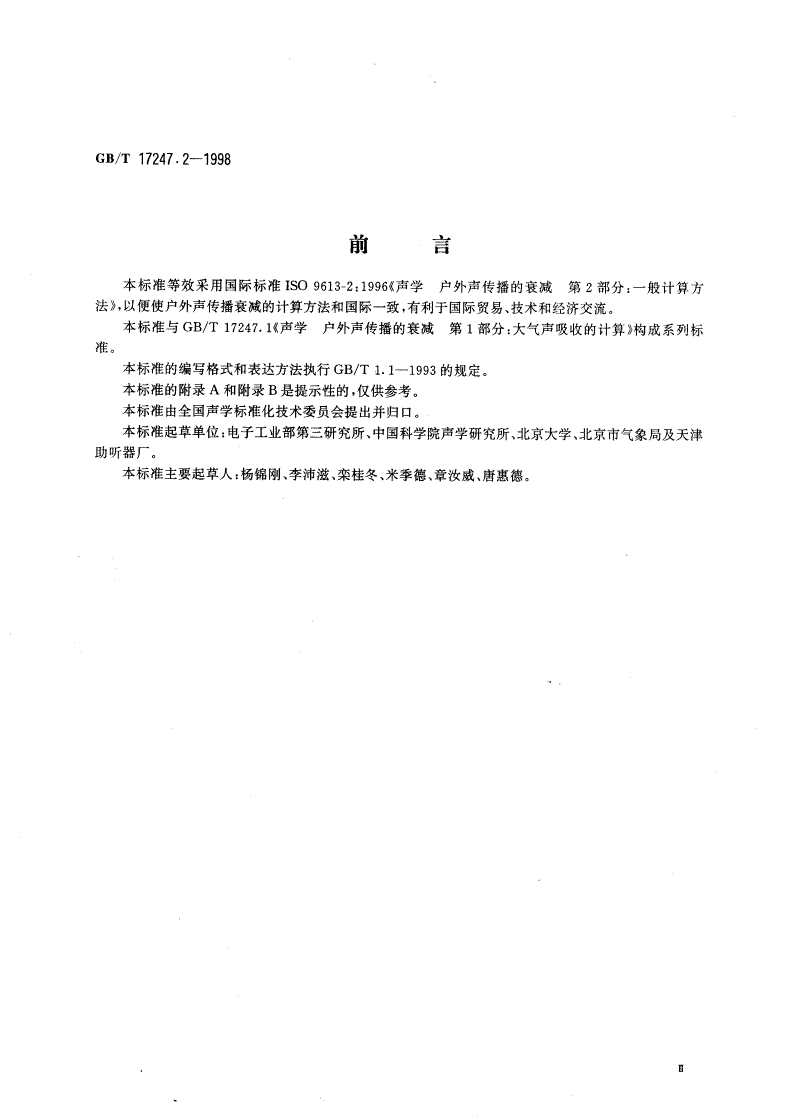

前言

本标准等效采用国际标准ISO9613-2:1996声《学户外声传播的衰减第2部分:一般计算方

法》，以便使户外声传播衰减的计算方法和国际一致，有利于国际贸易、技术和经济交流。

本标准与GB/T17247.1(声学户外声传播的衰减第1部分:大气声吸收的计算琳成系列标

准。

本标准的编写格式和表达方法执行GB/T1.1-1993的规定.

本标准的附录A和附录B是提示性的，仅供参考。

本标准由全国声学标准化技术委员会提出并归口。

本标准起草单位:电子工业部第三研究所、中国科学院声学研究所、北京大学、北京市气象局及天津

助听器厂.

本标准主要起草人:杨锦刚、李沛滋、案桂冬、米季德、章汝威、唐惠铭。

GB/T17247.2-1998

ISO前言

国际标准化组织((ISO)是由各国标准化委员会((ISO成员国)组成的世界范围的联合组织。国际标

准的制定工作通常由ISO技术委员会来完成。每个成员国在对某技术委员会所确定某项标准感兴趣

时，有权参加该技术委员会。与ISO有联系的政府和非政府国际性组织也可参加该项工作。ISO与国际

电工委员会((IEC)在电工标准化的各个方面均保持密切合作。

各技术委员会采纳的国际标准草案应分发给各成员国进行投票表决。国际标准草案至少需要75

的成员国投票赞同，才能作为国际标准出版发行。

国际标准ISO9613是技术委员会ISO/TC43(声学)、分委员会SC1(噪声》负责制定的。

ISO9613在总题目声《学户外声传播的衰减》下包括以下部分:

—第1部分:大气声吸收的计算

—第2部分:一般计算方法

第1部分局限于大气吸收过程的计算。第2部分为各种物理机制衰减的较为近似和经验的计算方

法。

ISO9613这部分的附录A和附录B是提示的附录。

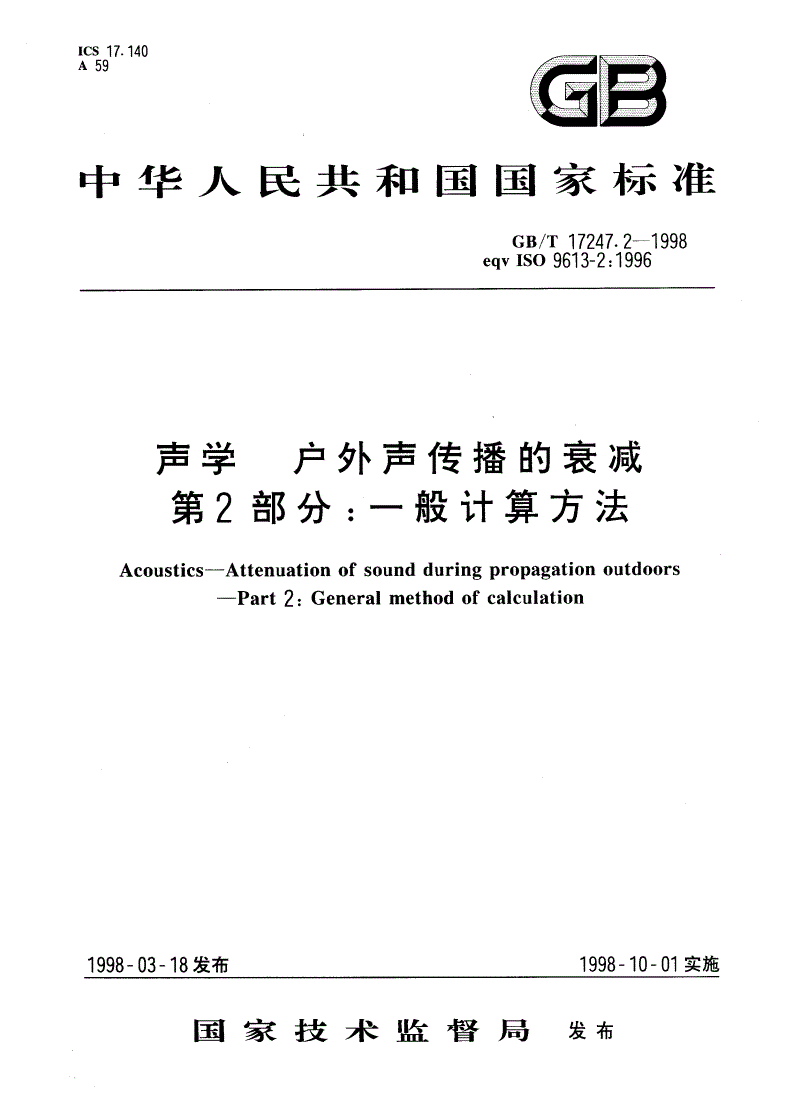

中华人民共和国国家标准

声学户外声传播的衰减

第2部分:一般计算方法GB/T17247.2-1998

eqvISO9613-2:1996

Acoustics-Attenuationofsoundduringpropagationoutdoors

-Part2:Generalmethodofcalculation

1范围

本标准规定了计算户外声传播衰减的工程法，以预测各种类型声源在远处所形成的环境噪声级。此

方法可预测已知噪声发射声源在有利于传播的气象条件下的等效连续A声级(在ISO1996第1部分

到第3部分已描述)。

这些条件正象在ISO1996-2:1987的所规定的那样是对顺风传播，或等效地用于已趋稳

定的经常发生在晚上的以地面为基础的中等逆温下传播。水表面的逆温条件不包括在内，这种情况由本

标准预测的声压级可能会高一些。

此方法也可预测在ISO1996-1和ISO1996-2规定的长期平均A声级，长期平均A声级包含着各

种气象条件的声级。

本标准规定的方法特别包括倍频带算法(用63Hz-8kH:的标称频带中心频率)以计算发源于点

声源或点声源组的声衰减，这些声源可以是移动的或者是固定的，算法中提供规定的项目有以下的物理

效应:

—几何发散

—大气吸收

—地面效应

—表面反射

—障碍物引起的屏蔽

有关经过房屋群、树叶和工业场所传播的附加资料可见附录A,

实际上此方法可应用于各式各样的噪声源和噪声环境，它可以直接或间接应用于有关路面、铁路交

通、工业嗓声源、建筑施工活动和许多其他以地面为基础的噪声源等大多数场合，但它不能应用于在飞

行的飞机，或对采矿、军事或相似操作的冲击波。

应用本标准，有几个参数必须已知，相应于声源和环境的几何状况，地表面特性和以倍频带声功率

级表示的与传播方向一致的声源强度。

注:若只巳知人计权声功率级1500Hz的衰减可用作估计最终衰减。

方法的准确度和它在实际应用中的限制在第9章中加以描述。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有的标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB3241-82声和振动分析用的1/1和1/3倍频程滤波器

一分-~~~~~~~~~山~~~

国家技术监份局1998一03一18批准1998一10一01实施

GB/T17247.2-1998

GB3785-83声级计的电、声性能及测试方法

ISO1996-1:1982声学环境噪声的描述与测量第1部分:基本量及步骤

ISO1996-2:1987声学环境噪声的描述与测量第2部分:与土地使用有关的数据采集

ISO1996-3:1987声学环境噪声的描述与测量第3部分:噪声限度的应用

ISO9613-1:1993声学户外声传播的衰减第1部分:大气声吸收的计算

3定义

本标准除采用ISO1996-1中的定义外还采用下列定义(见表1的符号和单位)。

3.1等效连续A计权声压级与equivalentcontinuousA-weightedsoundpressurelevelLAT

LAT由式(1)定义:

L一I“‘gI(责「)0户一O(dtI/Poz,dB.“·”.““······……“(1)

式中:PA(t)-瞬时A计权声压，Pa;

Po-基准声压(20pPa);

T—规定的时间间隔,s,

A频率计权在GB3785中已规定。

注:时间间隔T应足够长，以平均变化的气象参数，本标准考虑到两种不同情况，即短期顺风和长期总平均。

3.2等效连续顺风倍频带声压级Lrr(DW)equivalentcontinuousdownwindoctave-bandsound

pressurelevelLn(DW)

L,T(DW)由式(2)定义:

LrtD(W，一101g([(T告)叮P,0t()dt,/Pos)dB····················…·…(2)

式中:P,(t)—声源顺风瞬时倍频带声压((Pa)，下标f代表倍频带滤波器的标称频带中心频率。

注:倍频带滤波器的电特性至少符合GB3241中的2型要求。

3.3(屏障的)插入损失insertionloss(ofabarrier)

在规定位置的接收处，有屏障(已插入)和无屏障的两种情况下，而其他影响声传播条件无明显变化

的声压级之差值。

表1符号和单位

符号定义单位

Bd

A倍频带衰减

Bd

(瑞的气象校正

点声撅到接收点的距离(见图3)

‘投影到地平面上的声镶至接收点之间的距离(见图1)二

dc.声像和障碍物的反射点之间的距离(见图8)

式康碍物上反射点与接收点之间的距离(见图8):

心声佩到(第一)绕射边的距离(见图6和图”

rd.(第二)绕射边到接收点的距离(见图6和图7):

DI点声源的指向性指数Bd

Dz屏蔽衰减Bd

c第一与第二绕射边之间的距离(见图7)

G地面因子

h声源到接收点的平均高度

h.点声源离地高度(见图1)m

hr接收点离地高度(见图1)

编传播路程的平均离地高度(见图3)二

GB/'r17247.2-1998

表1(完)

竺定义单位

侃声深的最大尺寸m

蝙反射面的最小尺寸(长度与高度)(见图8)m

乙声压级dB

大气衰减系数dB/km

入射角red

声反射系数

4声派的描述

本标准的公式适用于点声源的声衰减。广义的噪声源例如路面和铁路交通或工业区(它可能包括有

一些设备或设施以及在场地内的交通往来)将用一组分区表示，每一个分区有一定的声功率及指向特

性，在每一个分区内以一个代表点的声音所计算的衰减用来表示这一分区的声衰减。一个线源可以分为

若干线分区，一个面积源可以分为若干面积分区，而每一个分区用处于中心位置的点声源表示。

另一方面，点声源组可以用处在组的中部的等效点声源来描述，特别是声源具有:

a)有大致相同的强度和离地面的高度;

b)到接收点有相同的传播条件;

c)从单一等效点声源到接收点间的距离d超过声源的最大尺寸H~二倍((d>2H_),

假若距离d较小((d(2Hm),或分量点声源传播条件不同时(例如加屏蔽)，其总声源必须分为若

干分量点声源.

注:除了上述的实声裸以外，也可以引入虚声像以描述如75所述的从姗和顶旅(不是地面)的声反射。

5气象条件

本标准的顺风传播条件在ISO1996-2,1987的中加以规定，即:

—连接主声源中心和指定的接收区的中心方向的士45。角以内的风向，这时风从声源向接收点方

向吹;

—风速大致在((1^-5)m/s之间，离地高度为((3-11)m的范围内测量。

在本标准中，计算平均顺风声压级Ler(DW)的公式包括第7章中给出的衰减公式，是在这些限制

以内的气象条件的平均值，这里平“均”意思是3.1定义的短时间隔的平均。

这些公式等效地对以地面为基础的中等逆温条件下的平均传播也适用，例如经常发生在晴朗而无

风的夜晚。

石荃本公式

接收点位置的等效连续顺风倍频带声压级Lrr(DW)对每个点声源和它的虚源，从63H:到8kHz

标称中心频率的8个倍频带用式(3)计算:

LR(DW)=LW+Dc一A”···“···”·”·“…”·“·(3)

式中:LW—由点声派产生的倍频带声功率级((dB),基准声功率为1pw,

Dc—指向性校正((dB)，它描述从点声像的等效连续声压级与产生声功率级L，的全向点声源

在规定方向的级的偏差程度。指向性校正刀。等于点声源的指向性指数D:加上计及到小

于4二球面度(sr)立体角内的声传播指数几，对辐射到自由空间的全向点声源，

刀c=0dB;

A—从点声源到接收点的声传播时，倍颇带衰减

GB/T17247.2-1998

注

1斜体的字母符号A表示本标准的衰减，注意不要和用正体字母A表示的频率计权混淆.

2式(3)中的声功率级可以从测量中加以确定，举例，像GB/T14367-93系列(机器用)或ISO8297(工业性工厂

用)描述的那样。

式(3)的衰减项A由式(4)给出:

A=Ad,.+A_+A}+Ab..+Ami..·“·······”“···……(4)

式中Ad,.—几何发散引起的衰减(见7.1条);

A...—大气吸收引起的衰减(见7.2条);

A,—地面效应引起的衰减(见7.3条);

Ab..—加屏障引起的衰减(见7.4条);

Ami..—其他多方面效应引起的衰减(见附录A).

式(4)中前四项的一般计算方法在本标准已作出规定，对最后一项A二的三个有贡献的资料(由于

通过树叶、工业场所和房屋群面积中传播引起的衰减)在附录A中给出

等效连续A计权顺风声压级根据式(3)和式(4)对每个点声源，它们的虚源和每个倍频带计算的有

贡献的时间均方声压相加而得，如式(5)规定的那样:

门8

LAr(DW，一10Ig习[习J00.1CLnUA+n,n(1]}dB···········…·…(5)

f-bj_(

式中:n—贡献项(声源和路程);

i—从63H:到8kH:中的8个标称倍频带中心频率的序号;

A,—指标准A计权(见GB3785).

长期平均A计权声压级LAT(LT)根据式((6)加以计算:

LAT(LT)=LnT(DW)一几.:·············……“…”.:(6)

式中:Cm—第8章描述的气象校正值。

式((1)到式(6)各项计算和重要性在下列章节中加以解释，对衰减项更详细的论述可见附录B的参

考文献。

7衰减项的计算

7.1几何发散(Adi.)

几何发散是点声源在自由场中传播的球面扩展引起的衰减，由式(7)计算:

Ad，二2〔0lg(d/dd)十11]dB“···”·“·”·”·“··..·……(7)

式中:d—由声源到接收点的距离，m;

do—参考距离，为1m,

注:式(7)中的常数将声功率级与全向点声源在1m参考距离禹处的声压级联系起来.

7.2大气吸收(A-)
