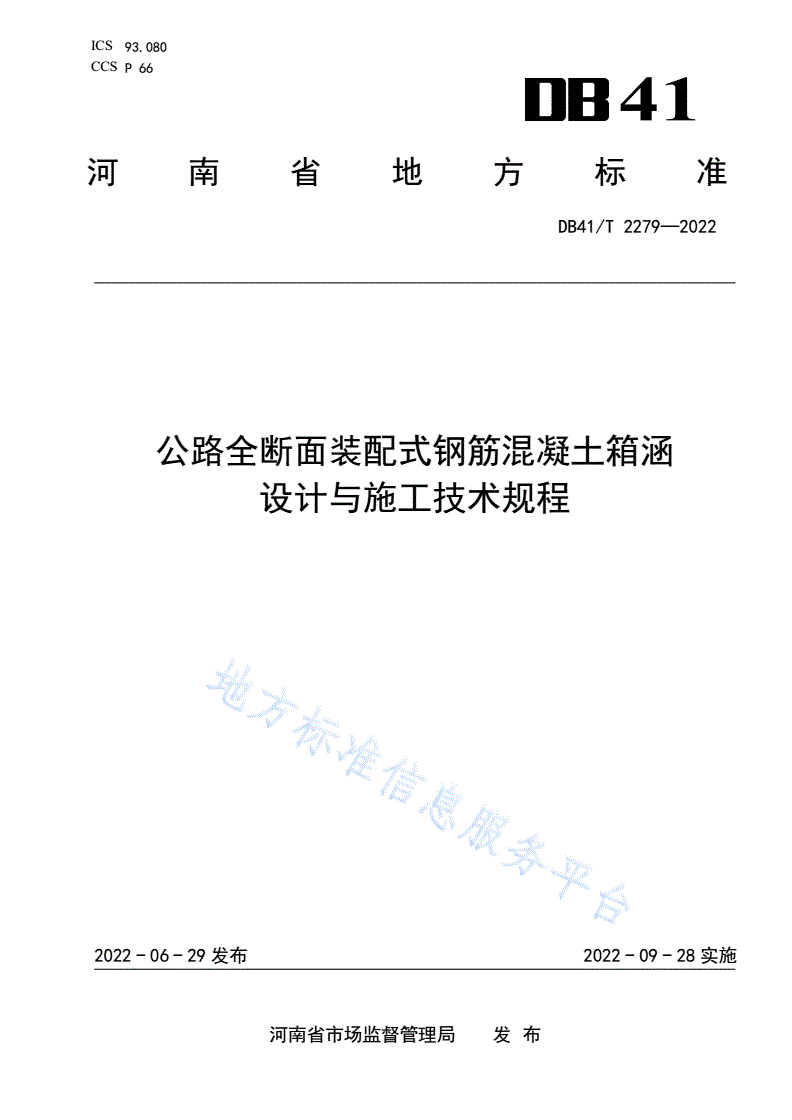

DB41/T 2279-2022 公路全断面装配式钢筋混凝土箱涵设计与施工技术规程

ICS93.080

CCSP66

41

河南省地方标准

DB41/T2279—2022

方公路全断面装配式钢筋混凝土箱涵标准

设计与施工技术规程

2022-06-29发布2022-09-28实施

河南省市场监督管理局发布

DB41/T2279—2022

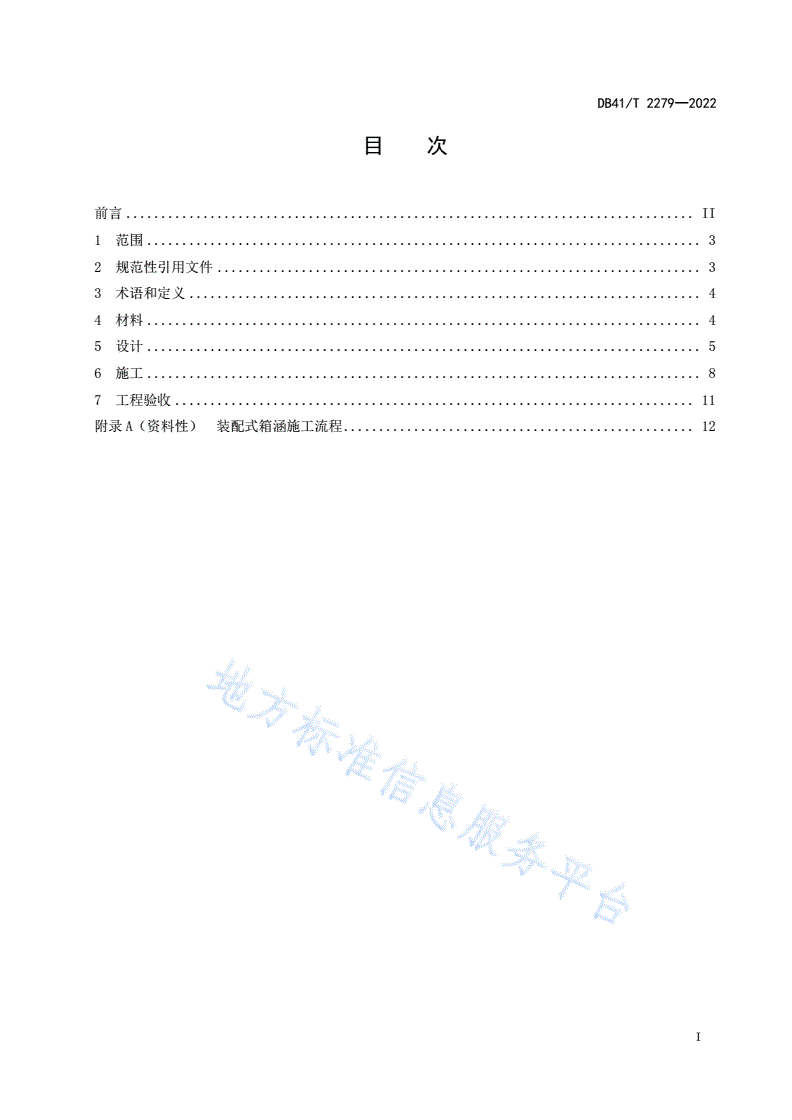

目次

前言.................................................................................II

1范围...............................................................................3

2规范性引用文件.....................................................................3

3术语和定义.........................................................................4

4材料...............................................................................4

5设计...............................................................................5

6施工...............................................................................8

7工程验收..........................................................................11

附录A（资料性）装配式箱涵施工流程..................................................12

I

DB41/T2279—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由河南省交通运输厅提出并归口。

本文件起草单位：河南安罗高速公路有限公司、河南省交通规划设计研究院股份有限公司、中交第

二公路工程局有限公司、黑龙江农垦建工路桥有限公司、中铁十局集团有限公司

本文件主要起草人：吕维前、李明、李玉耀、华升、于彪彬、汪润新、杨光亚、赵志有、耿高、段

李莉、陆新焱、王宗磊、赵旸、李东峰、郭敬业、王洪明、于洋、郭付印、孙东生、黄来科、赵静、李

海洋、李玉生、陈其亮、秦波、高树勋、刘柳、周聪、赵战涛、赵晨、王延平、程亚楠、贺海宽、张文

涛、李岩、夏智博、温馨、范晓东、赵奇、任建强。

II

DB41/T2279—2022

公路全断面装配式钢筋混凝土箱涵

设计与施工技术规程

1范围

本文件规定了公路全断面装配式钢筋混凝土箱涵材料、设计、施工和工程验收阶段的要求。

本文件适用于公路全断面装配式钢筋混凝土箱涵（以下简称“装配式箱涵”）的设计、施工和工程

验收。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T3274碳素结构钢和低合金结构钢热轧钢板和钢带

GB/T5224预应力混凝土用钢绞线

GB/T10798热塑性塑料管材通用壁厚表

GB/T14370预应力筋用锚具、夹具和连接器

GB/T17395无缝钢管尺寸、外形、重量及允许偏差

GB/T18173.3高分子防水材料第3部分：遇水膨胀橡胶

GB/T20065预应力混凝土用螺纹钢筋

GB50018冷弯薄壁型钢结构技术规范

GB50108－2008地下工程防水技术规范

GB50202建筑地基基础工程施工质量验收标准

GB50204－2015混凝土结构工程施工质量验收规范

GB/T50214组合钢模板技术规范

GB/T50448水泥基灌浆材料应用技术规范

GB50838－2015城市综合管廊工程技术规范

GB50666混凝土结构工程施工规范

JC/T881混凝土接缝用建筑密封胶

JC/T942丁基橡胶防水密封胶粘带

JGJ1装配式混凝土结构技术规程

JGJ18钢筋焊接及验收规程

JGJ33建筑机械使用安全技术规程

JGJ55普通混凝土配合比设计规程

JGJ107钢筋机械连接技术规程

JTGD30公路路基设计规范

JTGF80/1公路工程质量检验评定标准第一册土建工程

JTG/T3310公路工程混凝土结构耐久性设计规范

JTG3362公路钢筋混凝土及预应力混凝土桥涵设计规范

3

DB41/T2279—2022

JTG3363公路桥涵地基与基础设计规范

JTGD60公路桥涵设计通用规范

JTG/T3650公路桥涵施工技术规范

LD48起重机械吊具与索具安全规程

3术语和定义

下列术语和定义适用于本文件。

3.1

全断面装配式钢筋混凝土箱涵

由顶板、底板、侧墙整体预制分节段装配成型的箱涵。

3.2

张拉筋预留槽

固定连接筋、放置固定锚具或连接器的结构预留槽口。

3.3

纵向锁紧力

沿公路箱涵的涵长方向拉紧，固定节段所需要的拉力。

3.4

卧式堆放

公路预制箱涵节段开口朝前，拼装时无需翻转的存放方式。

3.5

立式堆放

公路预制箱涵节段开口朝上，拼装时需要90°翻转的存放方式。

4材料

4.1混凝土

所用的混凝土应符合JTG3362的规定。

4.2钢材

4.2.1普通钢筋应符合JTG3362的规定。

4.2.2预应力钢绞线应符合GB/T5224的规定。

4.2.3预应力螺纹钢筋应符合GB/T20065的规定。

4.2.4吊装孔预埋件应采用不低于Q235钢的无缝钢管和钢板，钢管性能应符合GB/T17395的规定，钢

板性能应符合GB/T3274的规定。

4.3聚氯乙烯管（PVC管）

PVC管性能应符合GB/T10798的要求。

4.4锚具、夹具和连接器

锚具、夹具和连接器应符合GB/T14370的规定。

4.5节段接口密封材料

4

DB41/T2279—2022

4.5.1弹性橡胶密封圈宜采用三元乙丙（EPDM）橡胶和氯丁(CR)橡胶，物理性能应符合GB50838－2015

中8.2.16的规定。

4.5.2遇水膨胀橡胶止水条的物理性能应符合GB/T18173.3的规定。

4.5.3腻子复合橡胶密封条采用丁基橡胶防水密封胶带时，性能应符合JC/T942的规定。

4.5.4接缝用密封胶应采用混凝土接缝用建筑密封胶，性能应符合设计要求和JC/T881的有关规定。

4.6锁紧力孔道压浆材料

锁紧力孔道压浆材料的性能及浆液的配合比应符合GB/T50448的规定。

5设计

5.1一般规定

5.1.1按照JTGD60规定，装配式箱涵结构净宽小于5m时，结构重要性系数取1.0。结构净宽大于或等

于5m时，结构重要性系数取1.1。

5.1.2装配式箱涵适用于正交和斜交交角
