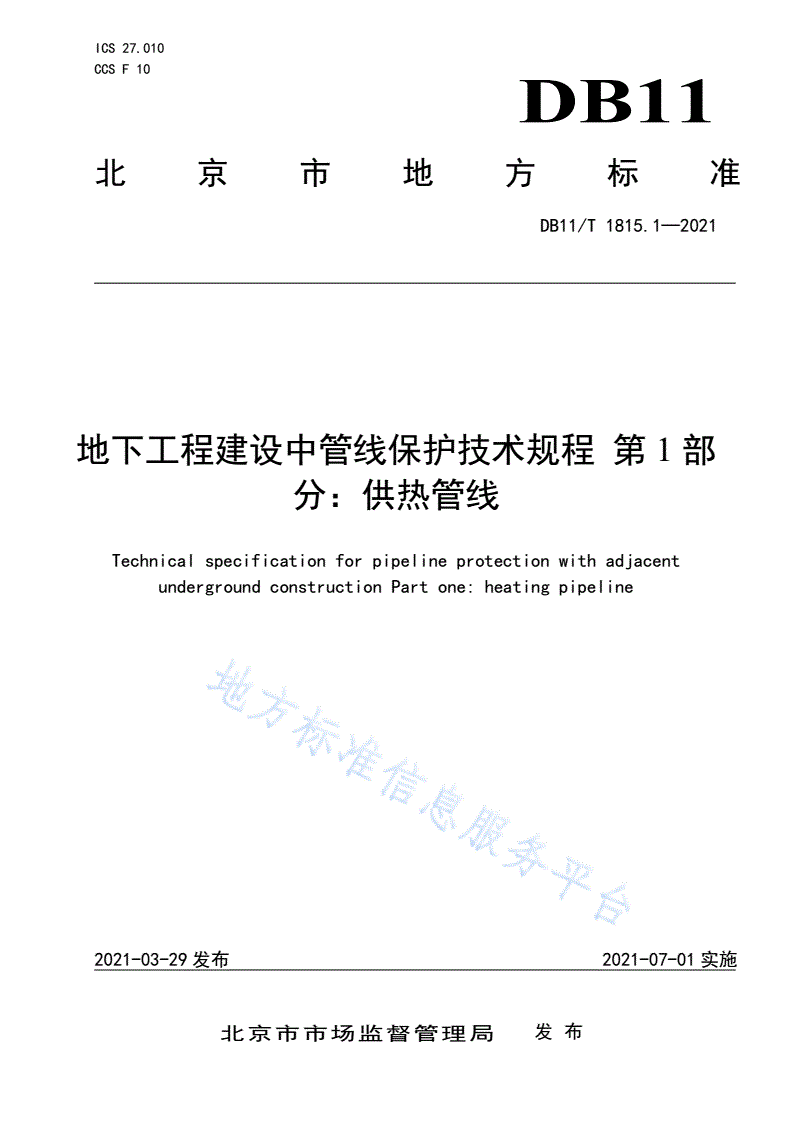

DB11/T 1815.1-2021 地下工程建设中管线保护技术规程 第1部分：供热管线

ICS27.010

CCSF10

DB11

北京市地方标准

DB11/T1815.1—2021

地下工程建设中管线保护技术规程第1部

分：供热管线

Technicalspecificationforpipelineprotectionwithadjacent

undergroundconstructionPartone:heatingpipeline

2021-03-29发布2021-07-01实施

北京市市场监督管理局发布

DB11/T1815.1—2021

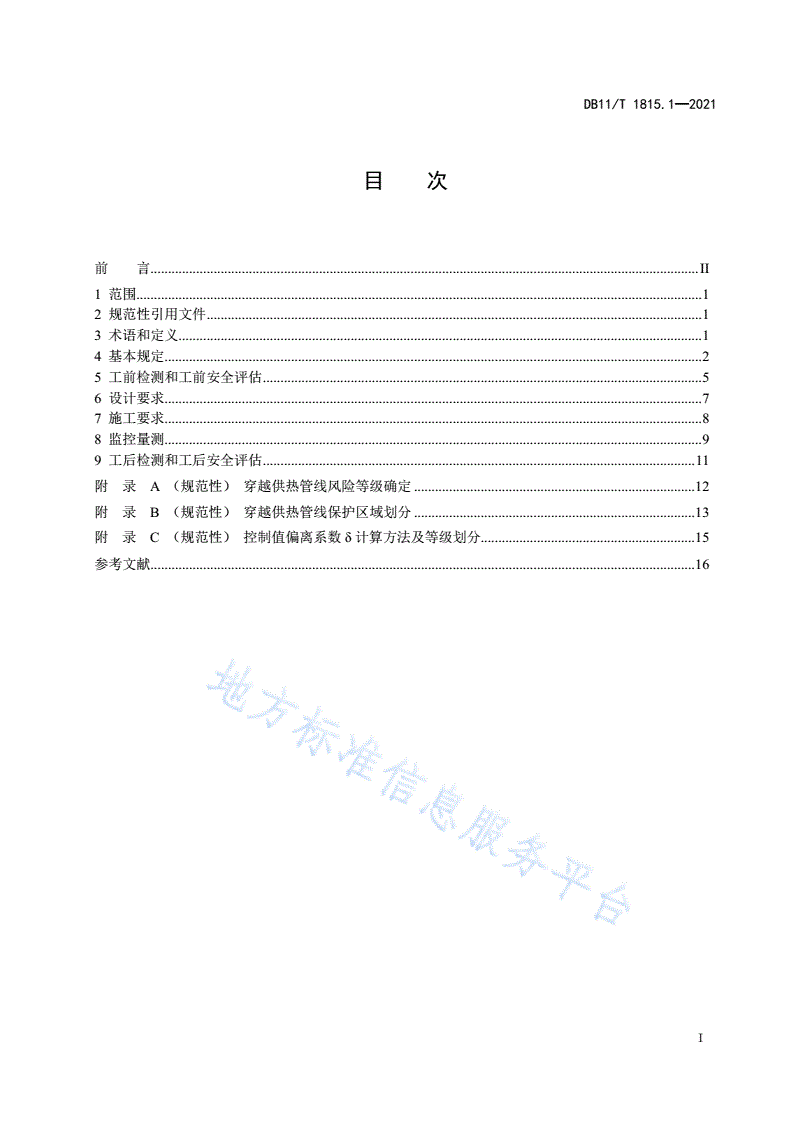

目次

前言............................................................................................................................................................II

1范围.................................................................................................................................................................1

2规范性引用文件.............................................................................................................................................1

3术语和定义.....................................................................................................................................................1

4基本规定.........................................................................................................................................................2

5工前检测和工前安全评估.............................................................................................................................5

6设计要求.........................................................................................................................................................7

7施工要求.........................................................................................................................................................8

8监控量测.........................................................................................................................................................9

9工后检测和工后安全评估...........................................................................................................................11

附录A（规范性）穿越供热管线风险等级确定................................................................................12

附录B（规范性）穿越供热管线保护区域划分................................................................................13

附录C（规范性）控制值偏离系数δ计算方法及等级划分.............................................................15

参考文献...........................................................................................................................................................16

I

DB11/T1815.1—2021

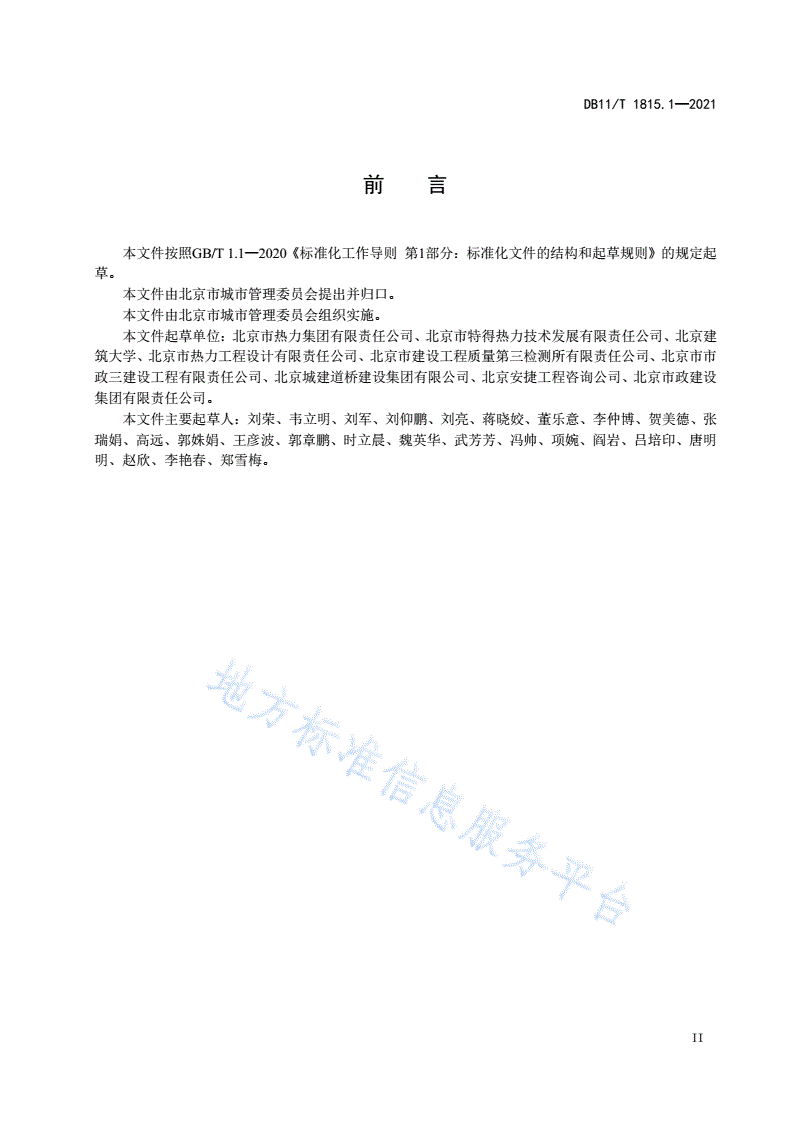

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

本文件由北京市城市管理委员会提出并归口。

本文件由北京市城市管理委员会组织实施。

本文件起草单位：北京市热力集团有限责任公司、北京市特得热力技术发展有限责任公司、北京建

筑大学、北京市热力工程设计有限责任公司、北京市建设工程质量第三检测所有限责任公司、北京市市

政三建设工程有限责任公司、北京城建道桥建设集团有限公司、北京安捷工程咨询公司、北京市政建设

集团有限责任公司。

本文件主要起草人：刘荣、韦立明、刘军、刘仰鹏、刘亮、蒋晓姣、董乐意、李仲博、贺美德、张

瑞娟、高远、郭姝娟、王彦波、郭章鹏、时立晨、魏英华、武芳芳、冯帅、项婉、阎岩、吕培印、唐明

明、赵欣、李艳春、郑雪梅。

II

DB11/T1815.1—2021

地下工程建设中管线保护技术规程第1部分：供热管线

1范围

本文件规定了地下工程建设中保护城镇供热管线安全的基本要求、工前检测和工前安全评估、设计、

施工、监控量测、工后检测和工后安全评估的要求。

本文件适用于地下工程建设中的已建或在建城镇供热管线的保护，地下综合管廊里的供热管线保护

可参照执行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB50911城市轨道交通工程监测技术规范

CJJ/T55供热术语标准

DB11/490地铁工程监控量测技术规程

DB11/T1626建设工程第三方监测技术规程

3术语和定义

CJJ/T55界定的以及下列术语和定义适用于本文件。

3.1

供热管线heatingpipeline

输送供热介质的室外管道及其沿线的管路附件和附属构筑物的总称。

3.2

管路附件fittingsandaccessoriesinheatingpipeline

供热管路上的管件、阀门、补偿器、支座（架）和器具的总称。

3.3

供热管线保护区protectionareaofheatingpipeline

穿越工程的建设对既有供热管线安全产生不利影响的区域，包括重点保护区和一般保护区。

3.4

穿越供热管线undergroundconstructionadjacenttoheatingpipeline

在供热管线保护区内进行的地下工程建设。以供热管线与拟建设地下工程的空间关系分为上穿、下

穿、侧穿（包括平行穿、斜穿）等穿越方式。

3.5

1

DB11/T1815.1—2021

检测testing

用指定的方法检验、测试供热管线技术性能指标的工作。根据与穿越供热管线施工的前后顺序，分

为工前检测和工后检测。

3.6

供热管线健康等级healthgradeofheatingpipeline

根据管路附件和其附属构筑物的运行情况，对供热管线状况进行评级，将其由好到差分为三个等级，

即Ⅰ、Ⅱ、Ⅲ

3.7

安全评估safetyevaluation

通过建立模型并进行计算，分析穿越供热管线施工对供热管线安全影响程度的工作。根据与穿越供

热管线施工的前后顺序，分为工前安全评估和工后安全评估。

3.8

供热管线保护措施protectionmeasuresofheatingpipeline

地下工程施工前或施工过程中，为控制或降低供热管线安全风险所采取的技术措施，包括地层注浆

加固、隔离桩隔离、内衬补强等。

4基本规定

4.1穿越供热管线工程建设相关各方应遵守供热管线安全管理和工程安全生产、产权单位的相关规定，

并按照供热管线特点做好作业人员的安全防护工作。

4.2地下工程穿越供热管线施工应保证供热管线的运行安全。

4.3地下工程穿越供热管线宜在非采暖期进行。

4.4既有供热管线重要等级应符合表1的规定。

表1既有供热管线重要等级

既有供热管线重要等级（重要程度由高至低排序）基本条件

a）管径DN800(含）以上；

b）管线或结构投产年限20年（含）以上；

A类c）1年内进行过3次（含）以上抢修；

d）重要用户区域；

f）占压管线区域。

a）管径DN500(含）～DN800；

B类b）管线或结构投产年限10年（含）～20年；

c）3年内发生过抢修。

a）管径DN500以下；

C类b）管线投产年限10年以下；

c）3年内未发生过抢修。

注1：上述表格中未提到因素，可根据相关供热运行管理规定或技术规范进行修正。

注2：同一重要等级中的基本条件，只要满足一条即成立。

注3：重要用户区域指重要时段、重点地段、重要事件的保障区域，例如医院、学校等。

2

DB11/T1815.1—2021

表1（续）

既有供热管线重要等级（重要程度由高至低排序）基本条件

注4：占压管线区域指供热管线上方存在建构筑占压的区域。

4.5穿越既有供热管线位置关系分级应符合表2的规定。

表2穿越供热管线位置关系分级

位置关系

施工方法

非常接近接近较接近

明挖法、盖挖法、边坡L≤1.0H1.0H＜L≤1.5H1.5H＜L≤2.0H

开挖放坡开挖：L≤1.5H放坡开挖：1.5H＜L≤2.0H放坡开挖：2.0H＜L≤2.5H

矿山法

盾构法

L≤1.5B1.5B＜L≤2.5B2.5B＜L≤3.0B

顶管法

顶进箱涵法

夯管法

L≤2.0B2.0B＜L≤4.0B4.0B＜L≤5.0B

拉管法

注：L——穿越工程与既有供热管线之间最小水平或垂直距离；H——基坑、边坡开挖深度；B——隧道开挖跨度或

外径。

4.6穿越工程风险等级依据既有供热管线重要等级和穿越既有供热管线位置关系分为三级，具体划分

方法应符合表3的规定。

表3穿越供热管线风险等级

a

既有供热管线位置关系

分级修正依据

a

重要性等级非常接近接近较接近

a)地质条件复杂，可上调一级；

A类
