DB2102/T 0020-2021 户外招牌设施设置技术规范

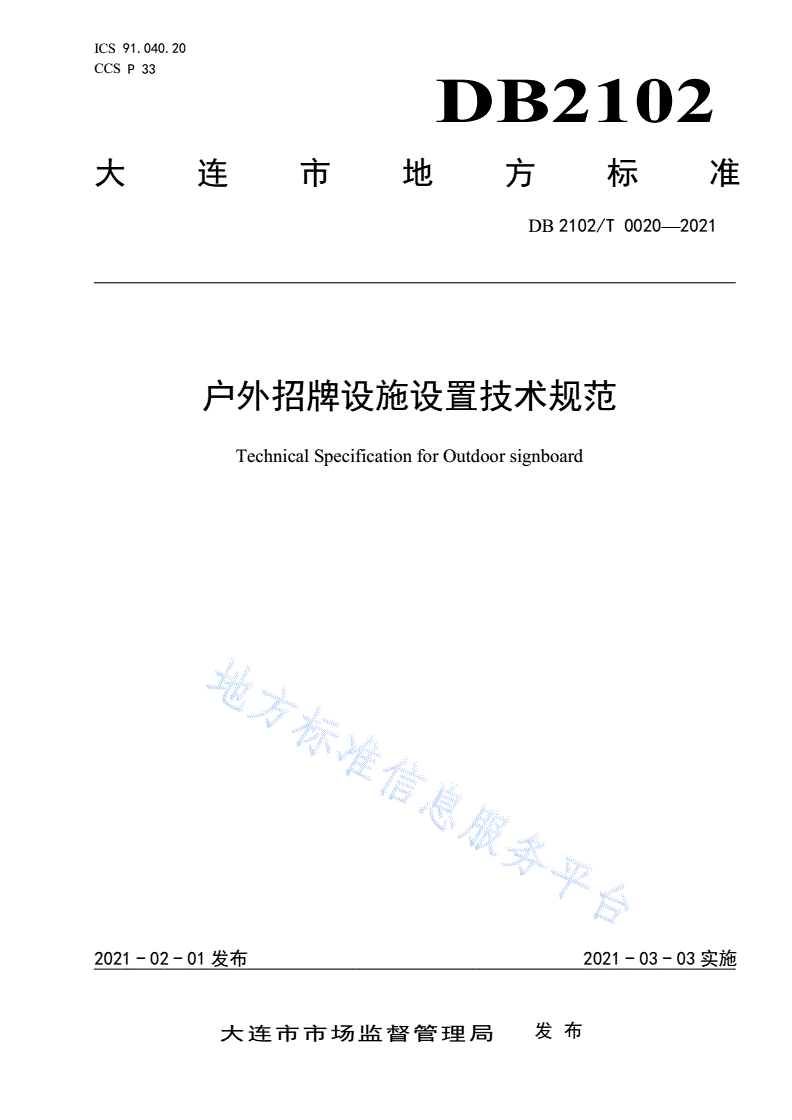

ICS91.040.20

CCSP33

DB2102

大连市地方标准

DB2102/T0020—2021

户外招牌设施设置技术规范

TechnicalSpecificationforOutdoorsignboard

2021-02-01发布2021-03-03实施

大连市市场监督管理局发布

DB2102/T0020—2021

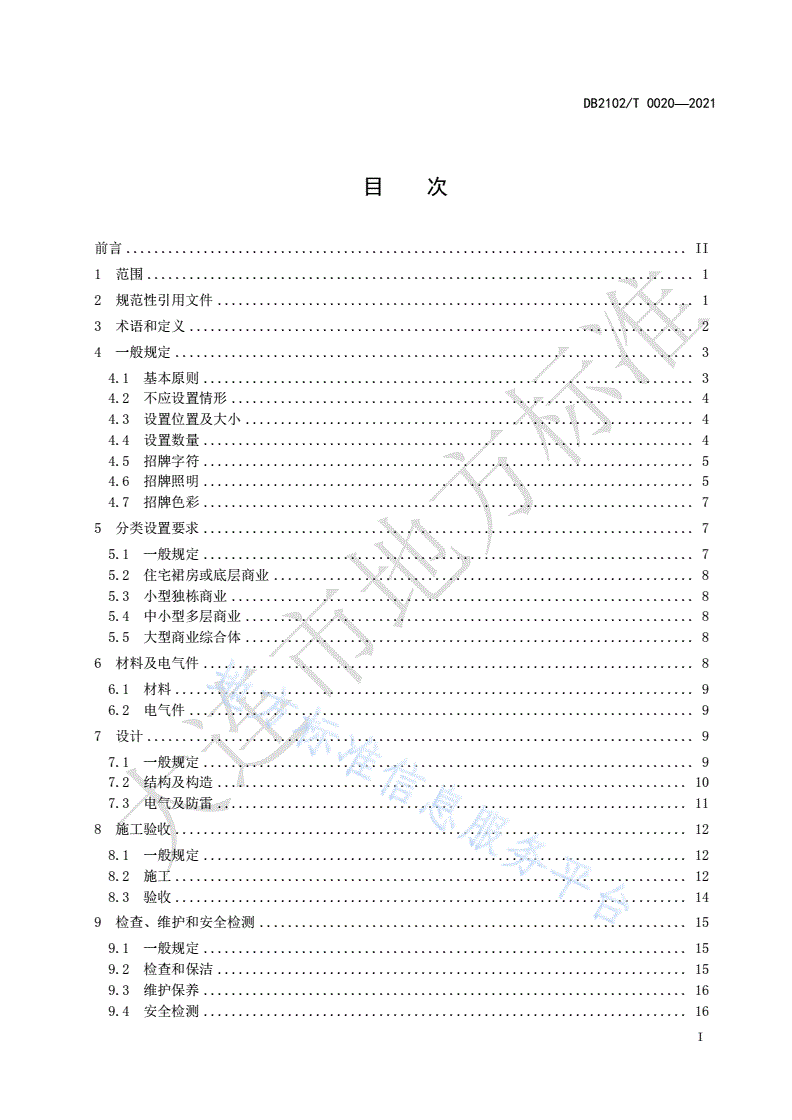

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................2

4一般规定..........................................................................3

4.1基本原则......................................................................3

4.2不应设置情形..................................................................4

4.3设置位置及大小................................................................4

4.4设置数量......................................................................4

4.5招牌字符......................................................................5

4.6招牌照明......................................................................5

4.7招牌色彩......................................................................7

5分类设置要求......................................................................7

5.1一般规定......................................................................7

5.2住宅裙房或底层商业............................................................8

5.3小型独栋商业..................................................................8

5.4中小型多层商业................................................................8

5.5大型商业综合体................................................................8

6材料及电气件......................................................................8

6.1材料..........................................................................9

6.2电气件........................................................................9

7设计..............................................................................9

7.1一般规定......................................................................9

7.2结构及构造...................................................................10

7.3电气及防雷...................................................................11

8施工验收.........................................................................12

8.1一般规定.....................................................................12

8.2施工.........................................................................12

8.3验收.........................................................................14

9检查、维护和安全检测.............................................................15

9.1一般规定.....................................................................15

9.2检查和保洁...................................................................15

9.3维护保养.....................................................................16

9.4安全检测.....................................................................16

I

DB2102/T0020—2021

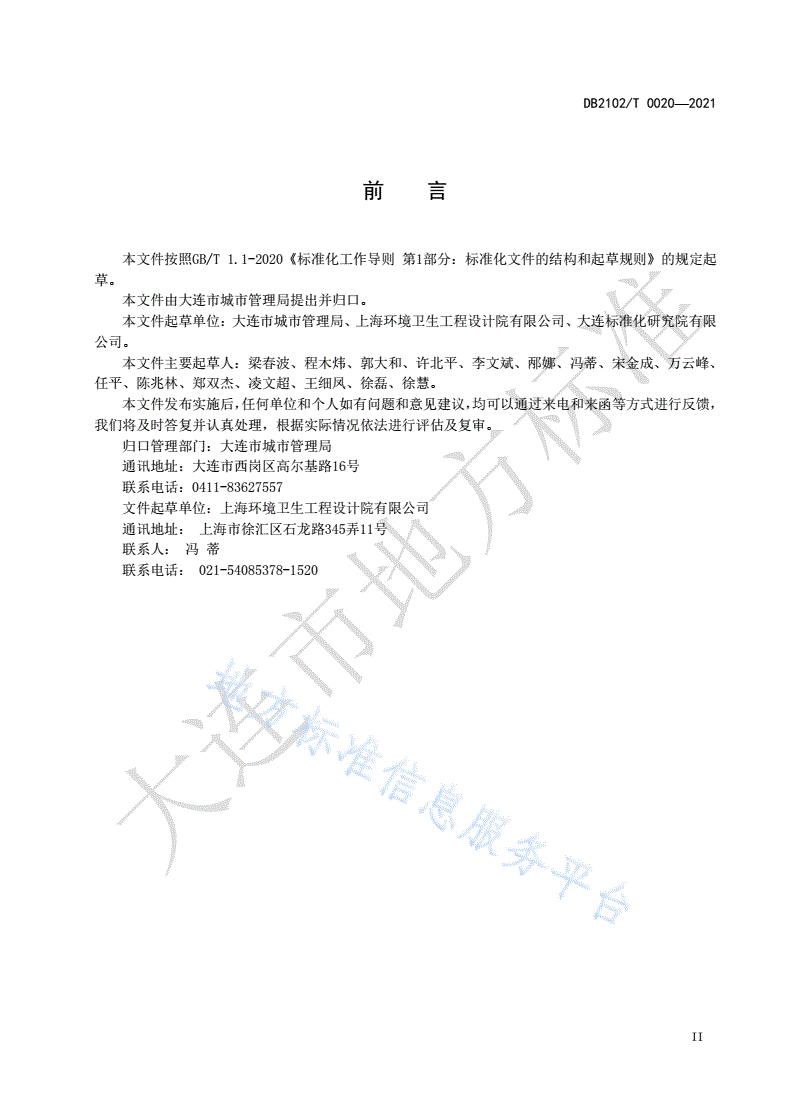

前言

本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

本文件由大连市城市管理局提出并归口。

本文件起草单位：大连市城市管理局、上海环境卫生工程设计院有限公司、大连标准化研究院有限

公司。

本文件主要起草人：梁春波、程木炜、郭大和、许北平、李文斌、邴娜、冯蒂、宋金成、万云峰、

任平、陈兆林、郑双杰、凌文超、王细凤、徐磊、徐慧。

本文件发布实施后，任何单位和个人如有问题和意见建议，均可以通过来电和来函等方式进行反馈，

我们将及时答复并认真处理，根据实际情况依法进行评估及复审。

归口管理部门：大连市城市管理局

通讯地址：大连市西岗区高尔基路16号

联系电话：0411-83627557

文件起草单位：上海环境卫生工程设计院有限公司

通讯地址：上海市徐汇区石龙路345弄11号

联系人：冯蒂

联系电话：021-54085378-1520

II

DB2102/T0020—2021

户外招牌设施设置技术规范

1范围

本文件规定了户外招牌的术语和定义、一般规定、分类设置要求、材料及电气件、设计、施工验收、

检查、维护和安全检测。

本文件适用于本市户外招牌的设施、设计、施工、验收、维护和检测。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件。不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB175通用硅酸盐水泥

GB/T700碳素结构钢

GB/T1449.1钢筋混凝土用钢第1部分热轧光圆钢筋

GB/T1449.2钢筋混凝土用钢第2部分热轧带肋钢筋

GB/T1591低合金高强度结构钢

GB/T2408塑料燃烧性能的测定水平法和垂直法

GB/T3098.1～GB/T3098.20紧固件机械性能

GB/T3280不锈钢冷轧钢板和钢带

GB/T3880（所有部分）一般工业用铝合金板、带材

GB/T4208外壳防护等级（IP代码）

GB/T5117非合金钢及细晶粒钢焊条

GB/T5118热强钢焊条

GB/T6892一般工业用铝及铝合金热挤压型材

GB/T7134浇铸型工业有机玻璃板材

GB/T8110气体保护电弧焊用碳钢、低合金钢焊丝

GB8624建筑材料及制品燃烧性能分级

GB/T8923.1涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分未涂覆过的钢材表面和

全面清除原有涂层后的锈蚀等级和处理等级

GB/T10045非合金钢及细晶粒钢药芯焊丝

GB/T13912金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法

GB/T14957熔化焊用钢丝

GB/T17748建筑幕墙用铝塑复合板

GB/T19155高处作业吊篮

GB/T19653霓虹灯安装规范

GB/T35626室外照明干扰光限制规范

GB/T36101LED显示屏干扰光评价要求

1

DB2102/T0020—2021

GB50007建筑地基基础设计规范

GB50009建筑结构荷载规范

GB50016建筑设计防火规范

GB50017钢结构设计标准

GB50054低压配电设计规范

GB50057建筑物防雷设计规范

GB/T50107混凝土强度检验评定标准

GB50169电气装置安装工程接地装置施工及验收规范

GB50202建筑地基基础工程施工质量验收标准

GB50205钢结构工程施工质量验收标准

GB50210建筑装饰装修工程质量验收标准

GB50217电力工程电缆设计标准

GB50289城市工程管线综合规划规范

GB50303建筑电气工程施工质量验收规范

GB50601建筑物防雷工程设施与质量验收规范

GB50661钢结构焊接规范

GB50828防腐木材工程应用技术规范

CECS148户外广告设施钢结构技术规程

CJJ149城市户外广告设施技术规范

JB/T5945工程机械装配通用技术条件

GB51348民用建筑电气设计标准

JGJ52普通混凝土用砂、石质量及检验方法标准

JGJ55普通混凝土配合比设计规程

JGJ80建筑施工高处作业安全技术规范

JGJ/T128建筑施工门式钢管脚手架安全技术标准

JGJ130建筑施工扣件式钢管脚手架安全技术规范

JGJ145混凝土结构后锚固技术规程

JGJ/T163城市夜景照明设计规范

JG/T347聚碳酸酯（PC）实心板

3术语和定义

下列术语和定义适用于本文件。

3.1

户外招牌OutdoorSignboard

指企事业单位、社会团体和个体工商户，在其办公或经营场所建（构）筑物外墙或建筑用地红线范

围内设置的，用于表明其单位名称、字号、标识或者建筑物名称的牌、匾等相关设施。

3.2

建筑物名称招牌Buildingnamesigns

用于表明各类建筑物（含楼宇、大厦、公寓等）名称的户外招牌，不包括车站、机场、码头等公共

交通设施名称招牌。

2

DB2102/T0020—2021

3.3

单位名称招牌Usernamesigns

用于表明企事业单位、社会团体和个体工商户的名称、标识和字号等的户外招牌。

3.4

附属式招牌TheaffiliatedSignboard

依附于建筑物外墙、围墙等建（构）筑物外立面设置的户外招牌称为附属式招牌。附属式招牌一般

有平行外墙式、垂直外墙式、雨篷式等形式。

3.5

平行外墙式招牌Parallelwall-typeSignboard

平行于建筑物外墙设置的户外招牌，一般有镂空式、箱体式、平板式、格栅式等。

3.6

垂直外墙式招牌Verticalwall-typeSignboard

垂直于建筑物外墙设置的户外招牌，包括小型侧招、刀匾等。

3.7

镂空式招牌Hollowout-styleSignboard

平行外墙式招牌的一种，是指不采用布板或灯箱作为背景，直接将招牌名称、字号或标志图案（Logo）

安装于建筑墙面上的户外招牌。

3.8

格栅式招牌Grid-styleSignboard

以金属、防腐木、仿木等材质制成相平行的栅条与框架，并以此作为背景的平行外墙式招牌。

3.9

雨篷式招牌Awning-styleSignboard

采用雨篷（临时）形式设置的户外招牌。

3.10

独立式招牌Floor-typeSignboard

直接设置在地面上，具有独立支撑结构的户外招牌。

4一般规定

4.1基本原则

4.1.1设置户外招牌应与规划功能分区相适应，与城市各区域人文特色相结合，与周围环境和城市景

观相协调。户外招牌整体设计应结合海滨城市建筑特色，适当融入海洋元素，根据不同区域特点，并结

合周边及自身经营服务业态，体现精致化、美观化、多样化、个性化的店面形象和区域特色。

4.1.2设置户外招牌不得损害建筑物、街景的重要特征，不得破坏被依附载体的整体效果和使用功能。

不得直接安装在建筑构造干挂面层上，应安装在结构主体上。

3

DB2102/T0020—2021

4.1.3设置户外招牌不得破坏城市历史风貌特色，涉及文物保护单位及历史建筑时应符合有关规定。

4.1.4户外招牌只允许标注建筑物名称、单位名称、字号和标识，不应书写与经营商品和服务有关的

经营品种、价格、联系方式等。

4.1.5户外招牌设置必须安全、可靠，应定期进行维护保养和安全检查。

4.1.6国际、国内统一品牌的连锁店、专卖店的招牌背板主色色相，当与经营地点建筑外立面颜色和

景观照明无严重冲突时，遵循沿用统一品牌的风格、色调。

4.1.7鼓励户外招牌采用新技术、新工艺、新材料，并应符合安全、节能与生态环保要求。

4.1.8旅游景区（点）、商业中心等特殊区域的户外招牌经城市容貌艺术工作委员会组织论证后可体

现特色，但不得违背本规范规定的不应设置情形。

4.2不应设置情形

下列情形不应设置户外招牌：

——在建（构）筑物屋顶、玻璃幕墙表面、本单位自有或租赁的建（构）筑物及建筑用地红线范围

以外的；

——影响建筑物通风、采光，或者造成光污染、妨碍周边居民正常生活的；

——占用或者影响市政公用设施、交通安全设施、交通标志、消防设施、通信设施正常使用的；

——利用危房设置或设置后危及建(构)筑物安全的；

——影响建筑安全疏散或危及车辆行人安全的；

——播放声音的；

——在建筑退让道路红线小于等于5m的场地内设置独立式招牌的；

——在大量车流、人流集散的公共建筑出入口外侧各5m范围内设置独立式户外招牌设施的；

——利用户外招牌发布户外广告的。

4.3设置位置及大小

4.3.1建筑底层户外招牌应设置在所属单位经营服务场所的范围内，一般宜设置在出入口上方和上一

层楼板中心线以下位置，若征得上一层业主同意可延伸至上一层窗户下，招牌底边距离地面不宜小于

2.5m，招牌宽度宜与所属单位出入口的宽度一致。

4.3.2办公或者生产经营场所在建筑2层至6层的，经建筑物所有权人同意，只能在自身沿街门面的

窗肚墙范围内设置一块户外招牌，或者由建筑物所有权人统一集中在建筑外墙面或场地上设置户外招

牌，数量不应超过主要出入口的数量。在征得建筑物所有权人同意后，每栋商业建筑可在6层以上（不

含6层）设置1块单位名称招牌，6层以上（不含6层）其他经营服务单位有户外招牌设置需求的，应

集中设置附属型招牌或独立型招牌。

4.3.3建筑物上统一集中设置的附属型招牌面积不宜大于设置墙面（6层以下墙面）面积的30%。

4.3.4附属式招牌上沿不得超过建筑檐口。

4.3.5新建、改建的建筑项目在设计时应预留户外招牌的设置位置。

4.4设置数量

4.4.1建筑底层同一经营主体的沿街门面外墙面有连续隔断的，或者坐落在道路拐角处的，可以在每

个门面上分别设置单位名称招牌，其相邻户外招牌的设置部位、类型、规格、高度等宜统一协调。

4.4.2提供24h经营服务的单位，可以增设1块小型侧招。

4.4.3对于底层以上的经营服务单位，若与建筑内其他商户整体设置招牌，则数量不应超过建筑出入

口的个数；若设置在上下两层窗户之间的墙体上，则数量最多设置2块，且应设置在不同方向的建筑墙

面上。

4

DB2102/T0020—2021

4.4.4建筑物名称招牌在建筑物底层设置时，数量不得超过建筑物的出入口数量；在二层及以上设置

时，不同方向的建筑墙面上的数量不得超过1块，总数不得超过2块。

4.4.5独立式招牌数量不宜超过所属建筑物主要出入口的个数。

4.5招牌字符

4.5.1户外招牌内容应当合法、真实、健康，符合《中华人民共和国国家通用语言文字法》及辽宁省

实施规定、《中华人民共和国广告法》、《中国人民共和国商标法》、《中国人民共和国反不正当竞争

法》、《企业名称登记管理规定》等国家和本市现行规定，尊重公序良俗，使用规范汉字。

4.5.2户外招牌字符的高度（h）与户外招牌高度（H）应满足：1/3≤h/H≤3/5。

4.5.3户外招牌应控制展示内容与背景之间的比例关系，以保证充分留白，展示内容所占比例应≤60%。

4.5.4多层(6层及以下)附属式建筑物名称招牌字符的具体尺寸大小宜符合表1规定。

表1多层（6层及以下）附属式建筑物名称招牌字符尺寸

道路红线宽度B（m）招牌字符最大边长L（m）

B≤16L≤0.4

16＜B≤24L≤0.5

24＜B≤40L≤0.6

40≤BL≤0.8

4.5.5中、高层（6层以上）附属式建筑物名称招牌字符的具体尺寸大小宜符合表2规定。

表2中高层（6层以上）附属式建筑物名称招牌字符尺寸

建筑高度H（m）招牌字符最大边长L（m）

18＜H≤54L≤2.5

54＜H≤100L≤5

100＜HL≤6

4.6招牌照明

4.6.1户外招牌照明应符合GB50016、GB/T35626、GB/T36101、JGJ/T163的规定，应保证用电安

全，严格控制照明光线的投射角度和亮度，不得影响居民正常生活和驾驶员正常行驶。

4.6.2户外招牌照明宜优先选用节能、环保的新光源、新灯具，应根据设施周围环境特点选择相应的

照明方式。

4.6.3电子显示装置类招牌与住宅建筑宜保持适当的距离，不应影响居民正常生活。应发光均匀，无

抖动闪烁现象。光线投射角度、亮度等指标应符合GB/T35626的规定，应具备根据自然环境自动调节

亮度的功能。

4.6.4户外招牌照明应符合环境亮度区域的相关规定。环境亮度区域按照表3进行划分。

表3环境亮度的区域划分

环境亮度类型无照明区域低亮度区域中等亮度区域高亮度区域

区域代号E1E2E3E4

森林公园、自然保护城市居住区及一般公

对应的区域城郊居住区城市中心区、商业区

区共区

5

DB2102/T0020—2021

4.6.5户外招牌发光表面的平均亮度
