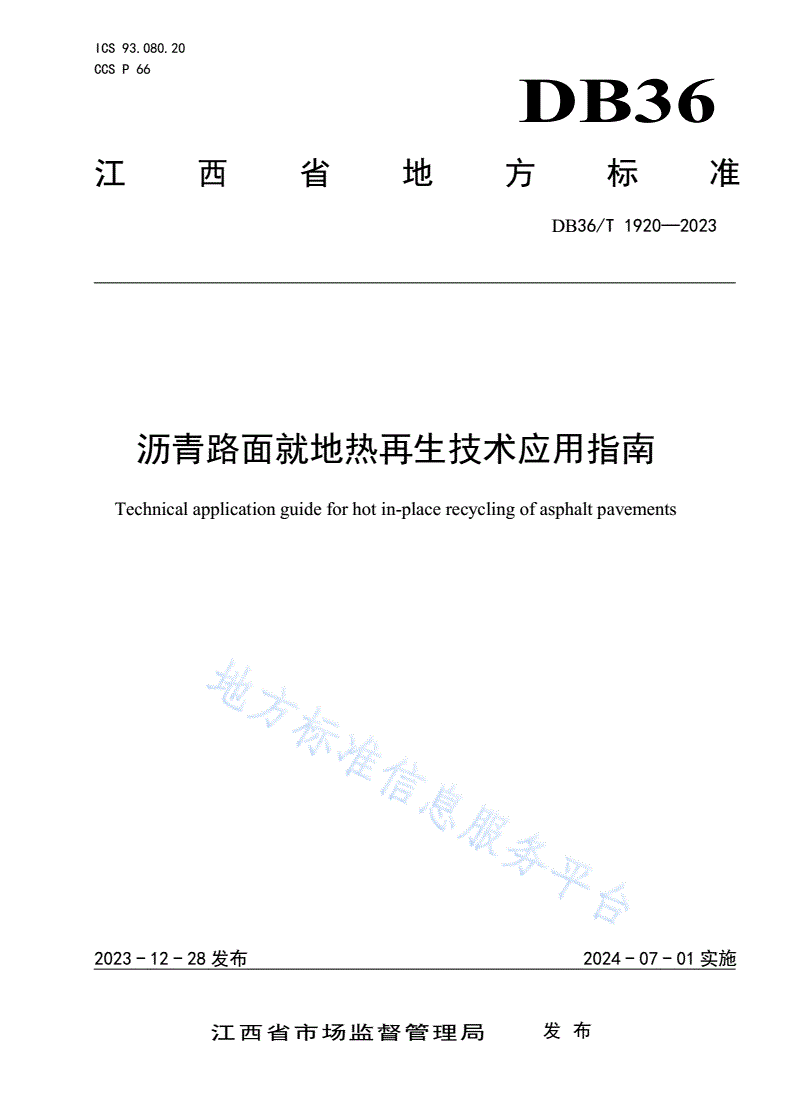

DB36/T 1920-2023 沥青路面就地热再生技术应用指南

ICS93.080.20

CCSP66

DB36

江西省地方标准

DB36/T1920—2023

沥青路面就地热再生技术应用指南

Technicalapplicationguideforhotin-placerecyclingofasphaltpavements

2023-12-28发布2024-07-01实施

江西省市场监督管理局发布

DB36/T1920—2023

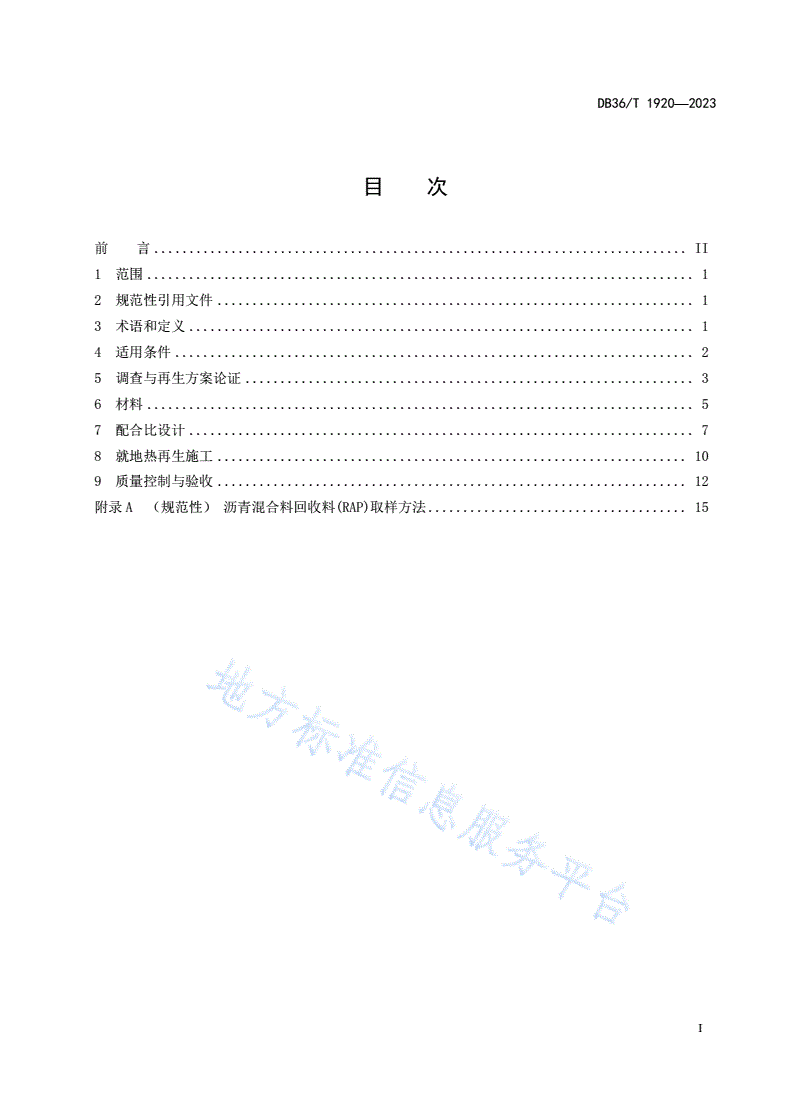

目次

前言............................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4适用条件..........................................................................2

5调查与再生方案论证................................................................3

6材料..............................................................................5

7配合比设计........................................................................7

8就地热再生施工...................................................................10

9质量控制与验收...................................................................12

附录A（规范性）沥青混合料回收料(RAP)取样方法.....................................15

I

DB36/T1920—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由江西省交通运输厅提出，江西省交通运输标准化技术委员会（JX/TC014）归口。

本文件起草单位：江西省交通投资集团有限责任公司、江西省天驰高速科技发展有限公司、江西赣

粤高速公路工程有限责任公司、江西省交通科学研究院、华东交通大学、江西省瑞寻高速公路有限责任

公司、赣州交通控股集团有限公司、赣州市公路管理局、江西省赣南公路勘察设计院、江西联兴公路工

程有限公司。

本文件主要起草人：祝谭雍、陈祥峰、黄祯敏、仰建岗、吴凡、魏高飞、刘琦、肖宏宇、钟鑑方、

邓宗煌、王超、杨隽、刘祥键、邹闽芬、肖新春、余荣斌、吴广文、袁钱江、李亚芳、王晓辉、朱丽娟、

杨文娟、殷勤、肖江、杨占生、钟悦鹏、余杰文、李甫。

II

DB36/T1920—2023

沥青路面就地热再生技术应用指南

1范围

本文件规定了沥青路面就地热再生技术的术语和定义、适用条件、调查与再生方案论证、材料、配

合比设计、就地热再生施工、质量控制与验收等要求。

本文件适用于高速公路、二级及以上公路沥青路面养护工程就地热再生技术应用，其他等级公路可

参照二级公路的技术要求执行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

JTGD50公路沥青路面设计规范

JTGE20公路工程沥青及沥青混合料试验规程

JTGE42公路工程集料试验规程

JTGF40公路沥青路面施工技术规范

JTGF80/1公路工程质量检验评定标准第一册土建工程

JTG3450公路路基路面现场测试规程

JTG5142公路沥青路面养护技术规范

JTG/T5142-01公路沥青路面预防养护技术规范

JTG5210公路技术状况评定标准

JTG5220公路养护工程质量检验评定标准第一册土建工程

JTG5421公路沥青路面养护设计规范

JTG/T5521公路沥青路面再生技术规范

3术语和定义

下列术语和定义适用于本文件。

3.1

评价单元evaluationunit

评定沥青路面技术状况的最小路段长度，评价单元长度应为1000m。在路面类型、交通量、路面宽

度和管养单位等变化处，评价单元长度可不受1000m限制。

3.2

设计单元designunit

1

DB36/T1920—2023

开展沥青路面养护设计的最小单位，由评价单元合并而成，应综合考虑路面类型、横断面形式、养

护历史、交通状况、路面状况、养护施工最小长度等因素，且不应小于500m。

3.3

就地热再生hotin-placerecycling

采用专用设备对沥青路面就地进行加热、翻松，掺入一定数量的新沥青、新沥青混合料、沥青再生

剂等，经热态拌和、摊铺、碾压等工序，实现旧沥青路面面层再生的技术。

就地热再生技术分为两种，分别为：

a)复拌再生（remixing）：将旧沥青路面加热、翻松，就地掺加一定数量的沥青再生剂、新沥青

混合料、新沥青（需要时），经热态拌和、摊铺、压实成型；

b)加铺再生（repaving）：将旧沥青路面加热、翻松，就地掺加一定数量的沥青再生剂、新沥青

（需要时），拌和形成再生沥青混合料，利用再生复拌机的第一熨平板摊铺再生沥青混合料，

利用再生复拌机的第二熨平板同时将新沥青混合料摊铺于再生混合料之上，两层一起压实成

型。

3.4

再生沥青混合料recycledasphaltmixture（RAM）

在沥青混合料回收料（RAP）中，按一定比例加入新沥青混合料、新沥青、沥青再生剂拌和而成的

沥青混合料。

3.5

新沥青混合料掺配比例mixingproportionofnewasphaltmixture

新沥青混合料质量占再生沥青混合料总质量的百分比。

3.6

再生沥青混合料矿料级配gradationofrecycledasphaltmixture

沥青混合料回收料（RAP）中的矿料级配与新矿料级配的合成级配。

4适用条件

4.1一般规定

4.1.1就地热再生应根据原路面病害特征，结合设计年限、交通状况、气候条件、对既有沿线结构物

及设施影响等因素，经过方案比选后确定就地热再生工艺类型。

4.1.2就地热再生主要适用于上面层混合料类型为AC、SMA类沥青路面。微表处、稀浆封层、超薄罩

面、薄层罩面、碎石封层、复合封层等预防性养护路段采用就地热再生技术时，除混合料级配、加热温

度、再生深度应满足质量控制要求外，还应经再生混合料性能和试验段检验。当不能满足要求时，应先

铣刨、清除预防性养护材料后再进行就地热再生。

4.2适用技术条件

2

DB36/T1920—2023

就地热再生技术适用的技术条件除应满足JTG5421、JTG5142、JTG/T5142-01的相关要求外，还

应满足表1和表2的要求。

表1就地热再生适用的路面技术状况

技术要求

指标

高速公路、一级公路二级公路

路面结构强度指数PSSI≥80

路面行驶质量指数RQI≥85≥80

路面沥青层厚度（mm）≥（再生深度+30）

路面车辙a（mm）≤10≤15

回收沥青25℃针入度（0.1mm）≥25≥20

旧路面沥青混

AC类沥青含量b≥3.8

合料

SMA类（%）≥5.0

路面病害波及范围主要分布在再生深度范围内

注1：a—车辙深度超出要求范围时，应先分析车辙形成原因，经论证可行后，方可采用就地热再生技术。

注2：b—结合工程实践经验，当沥青含量低于要求值时，不宜采用就地热再生技术。

表2就地热再生工艺适用的路面损坏类型

就地热再生工艺

损坏类型

复拌再生加铺再生

表层松散、剥落Ο√

抗滑不足√√

RD<10mm√

车辙√

10mm<RD<15mmΟ

泛油、拥包×√

再生深度范围内的裂缝√√

注1：当原路面回收沥青针入度处于20~25(0.1mm)时，宜考虑采用加铺再生方案；

注2：×表示不应采用，Ο表示不宜采用，√表示推荐采用。

5调查与再生方案论证

5.1工作流程

调查与再生方案论证的工作流程如图1所示。路面结构验算有必要时参照现行JTGD50进行。

3

DB36/T1920—2023

路面状况调查与评价

基础资料调查与分析路面技术状况检测项目

路

路路

技养交筑路路路抗面面

面磨

术护通路面平面面滑结

标信状材损车跳性耗/构

准息况料坏整辙车能

度路强

面度

对评价单元进行评价

形成设计单元

开展专项数据检测与分析

重点调查病害类型、分布范材料性能：沥青含量、沥青老

围、病害层位及产生原因化程度、矿料级配等

根据专项数据情况，必要时调

整设计单元

就地热再生适用性评价

否

是采用其它可行的养护方案

采用就地热再生方案

图1调查与再生方案论证的工作流程

5.2基础资料收集

应收集的基础资料如表3所示。

4

DB36/T1920—2023

表3基础资料收集

收集项目具体内容

技术标准设计标准、路面结构、几何线形、横断面形式等

养护信息养护历史、历年路况检测数据及主要病害类型、历史处治措施及效果

交通状况历年交通量
