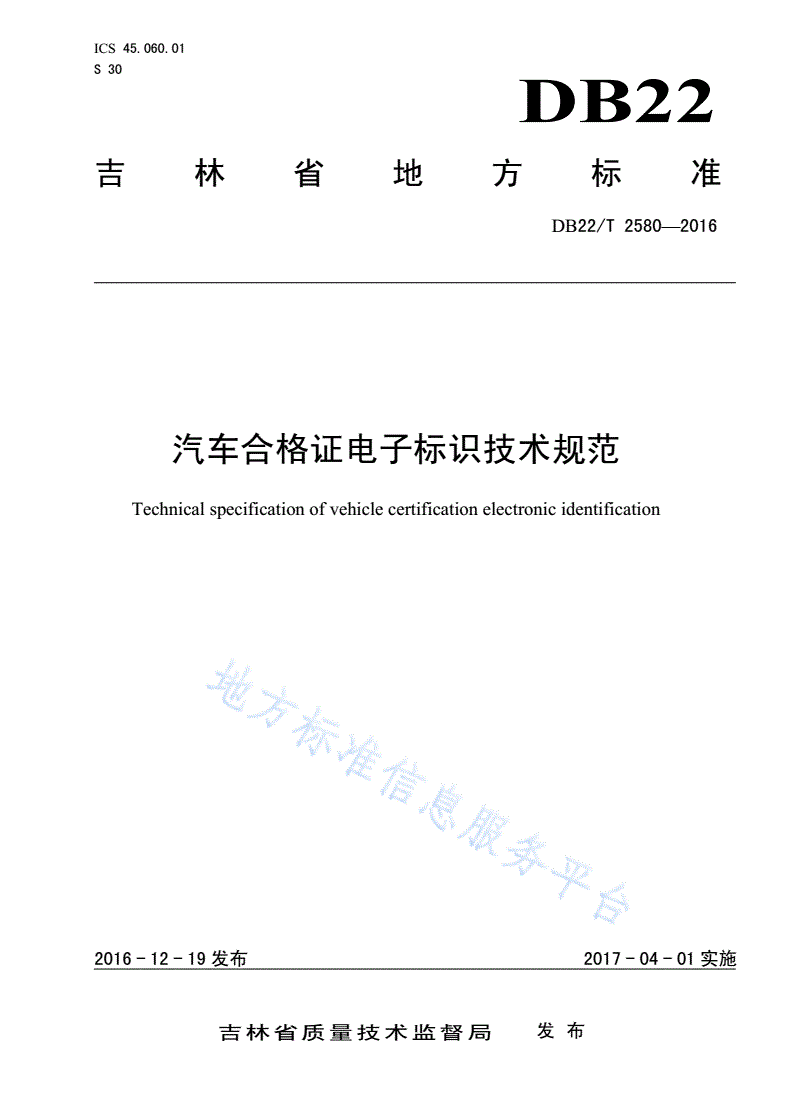

DB22/T 2580-2016 汽车合格证电子标识技术规范

ICS45.060.01

S30

DB22

吉林省地方标准

DB22/T2580—2016

汽车合格证电子标识技术规范

Technicalspecificationofvehiclecertificationelectronicidentification

2016-12-19发布2017-04-01实施

吉林省质量技术监督局发布

DB22/T2580—2016

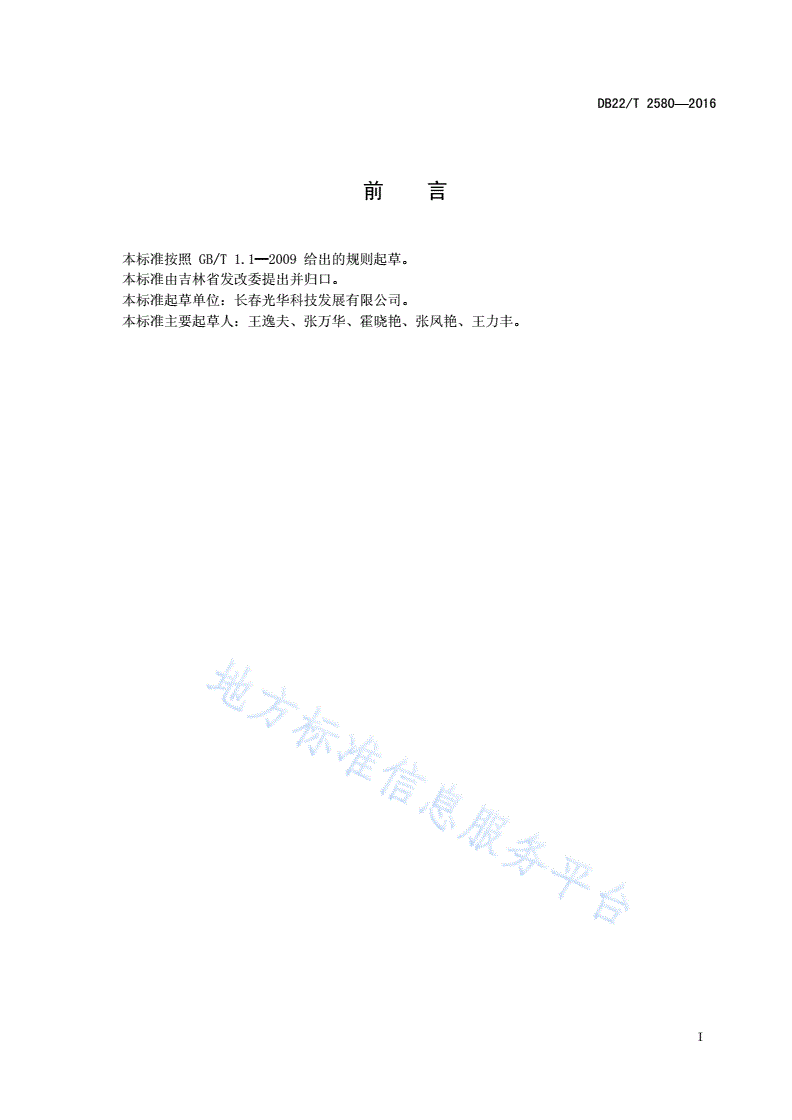

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由吉林省发改委提出并归口。

本标准起草单位：长春光华科技发展有限公司。

本标准主要起草人：王逸夫、张万华、霍晓艳、张凤艳、王力丰。

I

DB22/T2580—2016

汽车合格证电子标识技术规范

1范围

本标准规定了汽车合格证电子标识通用技术要求。

本标准适用于基于高频无线射频识别的汽车合格证电子标识的设计、生产、测试和使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2423.1-2008电工电子产品环境试验第2部分:试验方法试验A:低温

GB/T2423.2-2008电工电子产品环境试验第2部分:试验方法试验B:高温

GB/T2423.3-2006电工电子产品环境试验第2部分:试验方法试验Cab:恒定湿热试验

GB/T2423.5-1995电工电子产品环境试验第2部分:试验方法试验Ea和导则:冲击

GB/T2423.6-1995电工电子产品环境试验第2部分:试验方法试验Eb和导则:碰撞

GB/T2423.8-1995电工电子产品环境试验第2部分:试验方法试验Ed:自由跌落

GB/T2423.10-2008电工电子产品环境试验第2部分:试验方法试验Fc:振动（正弦）

GB/T2423.17-2008电工电子产品环境试验第2部分:试验方法试验Ka:盐雾

GB/T17618-2015信息技术设备抗扰度限值和测量方法

GB/T29768-2013信息技术射频识别800/900MHz空中接口协议

GJB150.7A-2009军用装备实验室环境试验方法第7部分：太阳辐射试验

ISO/IEC14443识别卡无触点集成电路卡——邻近卡

3术语和定义

下列术语和定义适用于本文件。

3.1

汽车合格证电子标识electronicidentificationofvehiclecertification

嵌有高频无线射频识别芯片并存储汽车身份数据的电子信息识别载体。

3.2

空中接口airinterface

经过调制的感应电磁场或传播电磁场穿过发射机和接收机之间的介质实现通讯。

3.3

芯片标识符chipidentification（CID）

标识制造商的唯一标识电子标识的代码。

3.4

芯片序列号serialnumberoftheidentifier

汽车合格证电子标识芯片全球唯一的编号。

1

DB22/T2580—2016

3.5

芯片标识符区chipidentificationarea

存储芯片标识符信息的数据区域。

3.6

编码区codeinformationarea

存储编码信息的数据区域。

3.7

车辆生产信息区vehicleproduceinformationarea

存储汽车合格证电子标识所标示的车辆基本信息的数据区域。

3.8

用户区userinformationarea

存储行业用户应用信息的数据区域。

3.9

安全区securityinformationarea

存储编码区、用户区和车辆注册信息区的读(写)权限及口令信息的数据区域。

4技术要求

4.1基本要求

4.1.1供电

通过无线电信号感应方式供电。

4.1.2工作频率

13.56MHz。

4.1.3空中接口

符合ISO/IEC14443的要求。

4.1.4识读性能

数据读取灵敏度应小于-16dbm，数据写入灵敏度应小于-14dbm。

4.1.5存储容量

应不小于1024Byte。

4.1.6分区

4.1.6.1应包含1个芯片标识符区、1个编码区、1个安全区、1个车辆生产信息区及若干个用户区。

4.1.6.2车辆生产信息区存储信息应包含车辆VIN码、车辆类型、标识序列编号信息。

4.1.6.3用户区的存储信息由各汽车生产企业自行规定。

4.1.7数据保持时间

应不少于50年。

2

DB22/T2580—2016

4.1.8数据可擦写次数

应不小于10万次。

4.1.9静态识读距离

应不大于10mm。

4.1.10静态写距离

应不大于5mm。

4.1.11防冲撞数量

一次性防冲撞数量不少于5张。

4.2物理特性

4.2.1结构

4.2.1.1EI由双面胶、基板、视觉识别层三部分组成。

4.2.1.2基板应采用高密度纸张，视觉识别层应采用易碎纸，天线应采用银浆印刷在并烧结固化。

4.2.2规格尺寸

长度为35mm±0.5mm，宽度为30mm±0.5mm，导角圆弧半径为3.5mm±0.1mm，厚度不大于0.35

mm。见表1，如图1所示。

表1汽车合格证规格尺寸详表

单位a（长度）b（宽度）c（倒角圆弧半径）d（厚度）

mm最大值最小值最大值最小值最大值最小值最大值最小值

尺寸35.534.530.529.53.63.42.62.4

3

DB22/T2580—2016

说明：

a——长度为35mm±0.5mm；

b——宽度为30mm±0.5mm；

c——导角圆弧半径为3.5mm±0.1mm；

d——厚度不大于0.35mm。

图1汽车合格证电子标识示意图

4.2.3外观

外观应完整、不破损、无折痕、无明显凸起，表面文字和图形应完整、清晰。外观标志应包含名称、

芯片序列号和注意事项。

4.2.4防转移

安装后应具备防转移特性，应不能被完整拆除，拆下的残缺EI应不能正常工作。

4.3环境适用性

4.3.1气候环境

4.3.1.1工作温度

工作温度范围：-40℃～85℃。

4.3.1.2贮存温度

存储温度范围：-50℃～95℃。

4.3.1.3湿度

在湿度0%～85%条件下，EI应能正常工作。

4.3.1.4太阳辐射

经辐射照度1120W/㎡和44℃的太阳辐射试验后，EI表面不应起皱、龟裂、退色，并能正常工作。

4.3.1.5盐雾

按GB/T2423.17规定的条件进行盐雾测试后，EI应能正常工作。

4.3.2机械环境

4.3.2.1振动

按表2规定的条件进行试验后，EI应能正常工作。

表2振动环境条件

频率范围，Hz5～200

初始和最后振动响应检查扫频速度，OCT/min≤1
