DB13/T 1337-2010 交互式智能白板

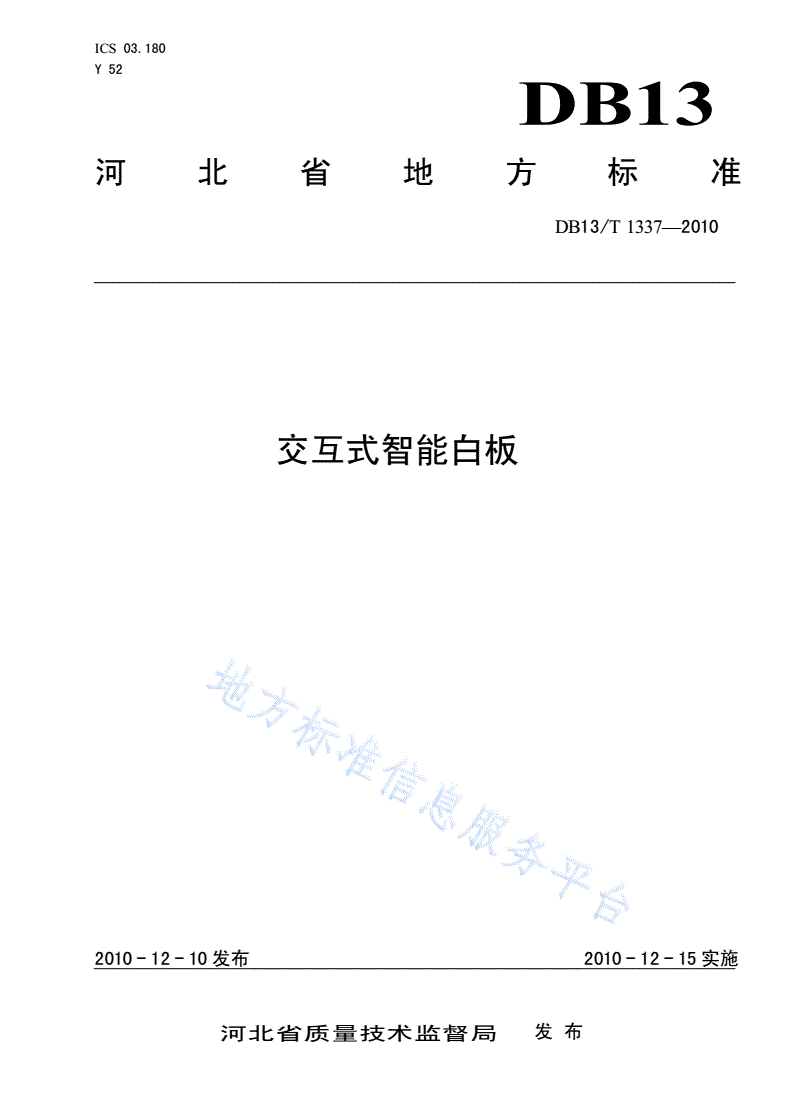

ICS03.180

Y52

DB13

河北省地方标准

DB13/T1337—2010

交互式智能白板

2010-12-10发布2010-12-15实施

河北省质量技术监督局发布

DB13/T1337—2010

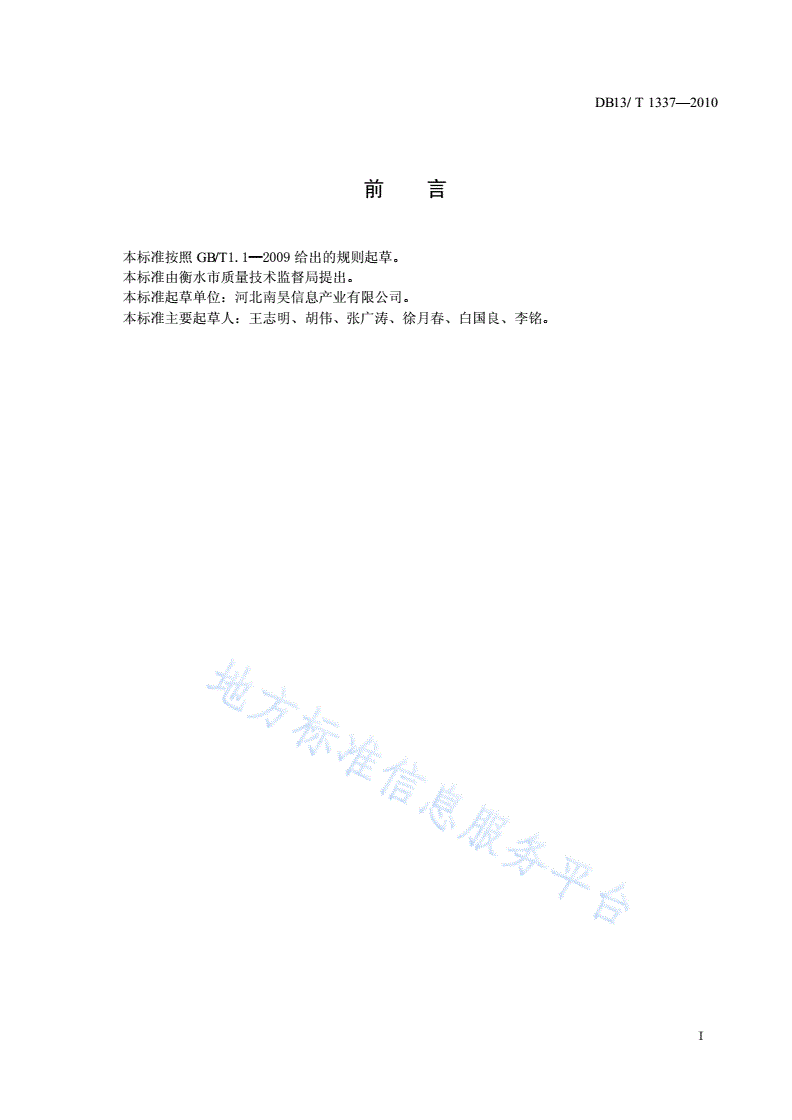

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由衡水市质量技术监督局提出。

本标准起草单位：河北南昊信息产业有限公司。

本标准主要起草人：王志明、胡伟、张广涛、徐月春、白国良、李铭。

I

DB13/T1337—2010

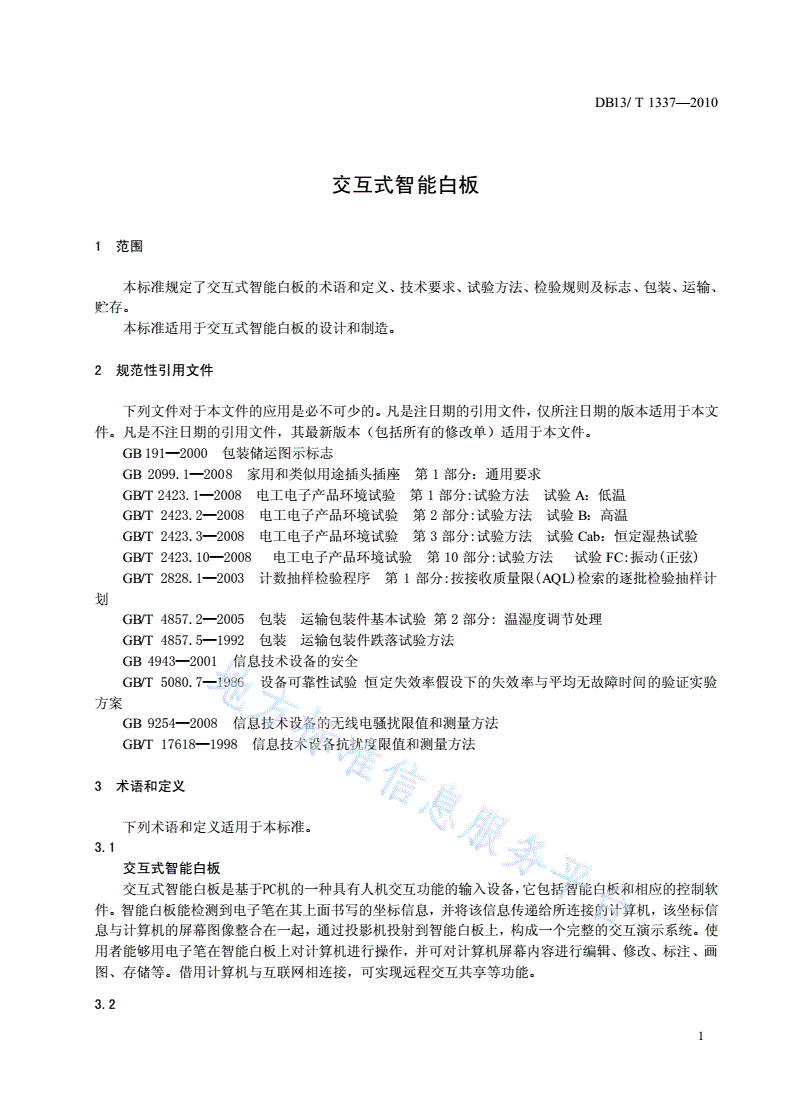

交互式智能白板

1范围

本标准规定了交互式智能白板的术语和定义、技术要求、试验方法、检验规则及标志、包装、运输、

贮存。

本标准适用于交互式智能白板的设计和制造。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB191—2000包装储运图示标志

GB2099.1—2008家用和类似用途插头插座第1部分：通用要求

GB/T2423.1—2008电工电子产品环境试验第1部分:试验方法试验A：低温

GB/T2423.2—2008电工电子产品环境试验第2部分:试验方法试验B：高温

GB/T2423.3—2008电工电子产品环境试验第3部分:试验方法试验Cab：恒定湿热试验

GB/T2423.10—2008电工电子产品环境试验第10部分:试验方法试验FC:振动(正弦)

GB/T2828.1—2003计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计

划

GB/T4857.2—2005包装运输包装件基本试验第2部分:温湿度调节处理

GB/T4857.5—1992包装运输包装件跌落试验方法

GB4943—2001信息技术设备的安全

GB/T5080.7—1986设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证实验

方案

GB9254—2008信息技术设备的无线电骚扰限值和测量方法

GB/T17618—1998信息技术设备抗扰度限值和测量方法

3术语和定义

下列术语和定义适用于本标准。

3.1

交互式智能白板

交互式智能白板是基于PC机的一种具有人机交互功能的输入设备，它包括智能白板和相应的控制软

件。智能白板能检测到电子笔在其上面书写的坐标信息，并将该信息传递给所连接的计算机，该坐标信

息与计算机的屏幕图像整合在一起，通过投影机投射到智能白板上，构成一个完整的交互演示系统。使

用者能够用电子笔在智能白板上对计算机进行操作，并可对计算机屏幕内容进行编辑、修改、标注、画

图、存储等。借用计算机与互联网相连接，可实现远程交互共享等功能。

3.2

1

DB13/T1337—2010

交互式智能白板控制软件

控制接收并处理电子笔在交互式智能白板上进行操作的坐标信息，并将该信息与计算机的屏幕图像

整合在一起的软件。

3.3

交互式智能白板应用软件

接收控制软件的坐标信息，实现书写、绘图、擦除、手写识别、远程交互等功能。

3.4

定位精度

电子笔垂直于板面时，光标与笔尖的最大距离。

3.5

有效板面范围

白板四面边框以内的范围。

4产品分类

4.1根据白板采用的技术原理分为下列几种：电磁感应、压感感应、红外感应、超声波感应、CCD光电

感应等。

4.2产品命名如下

□□□□

产品规格，以白板的对角线长度来表示，单位英吋，如72、82、85、92、

100等。

白板表面是否贴膜，“N”表示不贴膜，“Y”表示贴膜。

白板采用板材的质量，“G”表示采用良好板材，“S”表示采用优质板材。

白板定位传感器技术，“E”表示电磁感应，“T”表示压感感应，“I”表示红外感应，“U”

表示超声波感应，“O”表示CCD光电感应。

示例：EGN82表示电磁感应技术，采用良好板材不贴膜82英吋的交互式智能白板。

5技术要求

5.1主要设计要求

5.1.1硬件

设计产品时，应进行可靠性、维修性、易用性、软件兼容性、安全性和电磁兼容性设计。如果设计

系列化产品，应遵循系列化、标准化、模块化和向上兼容性的原则，并应符合国家有关标准。

5.1.2软件

所配置的软件应与硬件相适应，除系统软件、部件驱动软件和应用软件外，还应配有相应的检查程

序。对同一系列产品的软件应遵循系列化、标准化、模块化、中文化和向上兼容的原则。字符集编码及

字型应符合相应的国家标准。

5.1.3结构

2

DB13/T1337—2010

5.1.3.1结构设计应遵循标准化、系列化的要求，并应符合人机工程的特点，板体、边框、支架应满

足安装要求，各部件布局合理，主控板应有良好的散热结构，插入总线插座的电路板接口外形尺寸应符

合有关总线标准的规定，所有输入输出插口要符合相应的国家或行业标准。

5.1.3.2产品表面说明功能的文字、符号、标志应清晰、端正、牢固，要符合相应的国家标准。

5.1.3.3结构、包装、缓冲材料应优先选择符合环保安全要求的材料。

5.1.4文档要求

应随产品提供指导正确安装、使用和日常维护的文档，且应符合国家相应标准。

5.1.5软件备案号

产品中预装的软件应有国家主管部门颁发的正式备案登记号。

5.2外观要求及参数

5.2.1交互式智能白板的表面应平整，白色，不反光；产品表面不应有明显的凹痕、划伤、裂缝、变

形和脏污等，表面喷涂层面和贴膜层不应起泡、龟裂、脱落、磨损，金属零部件不应有锈蚀和其他的机

械损伤。

5.2.2产品各部件的安装应紧固无松动，开关按钮、接插件的布局应方便操作，开关按钮等应灵活可

靠，接插件应能可靠连接。

5.2.3白板外形尺寸：长宽比应符合4:3或16:9

5.2.4传输接口：可选USB、串口、无线

5.3主要技术性能

5.3.1定位精度：≤5mm

5.3.2书写性能：传输速度不少于200点/秒，在整个有效板面书写流畅、无断线、跳线。

5.3.3电子笔对白板板面倾斜不超过45度时，应能正常书写。

5.4交互式智能白板的应用软件应具备以下功能要求

5.4.1控制功能

应能在白板上用电子笔直接控制计算机，即电子笔替代鼠标和键盘，直接在白板上运行电脑程序，

演示电子教案、课件等。

5.4.2书写功能

书写的时候，应能随意更换笔的颜色和粗细，具有普通笔、毛笔、荧光笔、排笔、纹理笔、智能画

笔6种书写功能。

5.4.3擦除功能

应能进行局部擦除和一次性擦除，智能白板板擦的大小可选。

5.4.4图形绘制功能

3
