DB1508/T 145-2023 渠底电磁式流量采集系统安装使用技术规程

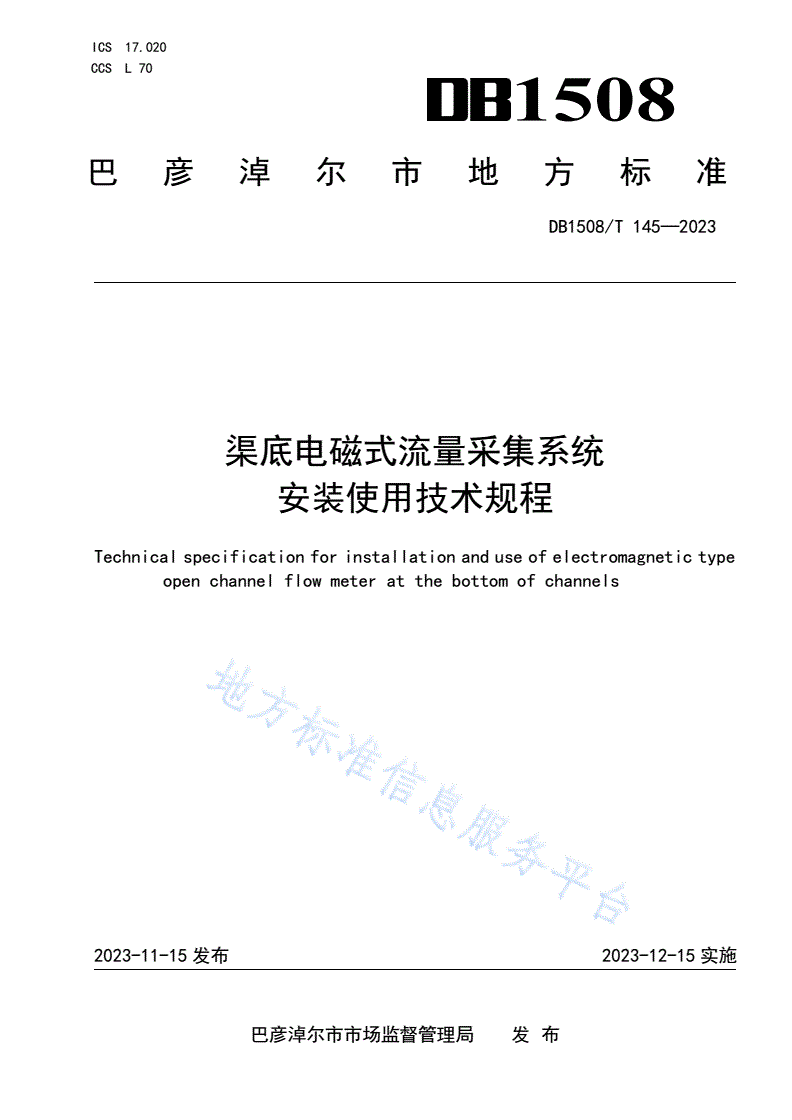

ICS17.020

CCSL70

1508

巴彦淖尔市地方标准

DB1508/T145—2023

渠底电磁式流量采集系统

安装使用技术规程

Technicalspecificationforinstallationanduseofelectromagnetictype

openchannelflowmeteratthebottomofchannels

2023-11-15发布2023-12-15实施

巴彦淖尔市市场监督管理局  发布

DB1508/T145—2023

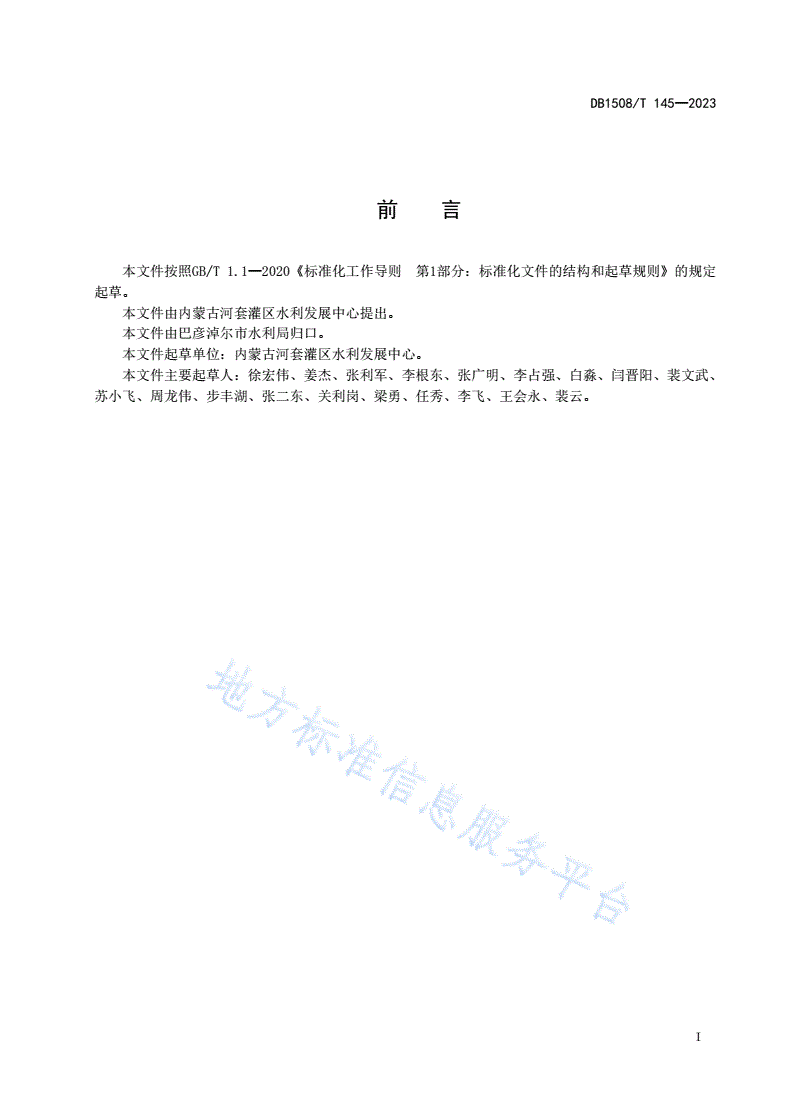

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由内蒙古河套灌区水利发展中心提出。

本文件由巴彦淖尔市水利局归口。

本文件起草单位：内蒙古河套灌区水利发展中心。

本文件主要起草人：徐宏伟、姜杰、张利军、李根东、张广明、李占强、白淼、闫晋阳、裴文武、

苏小飞、周龙伟、步丰湖、张二东、关利岗、梁勇、任秀、李飞、王会永、裴云。

I

DB1508/T145—2023

渠底电磁式流量采集系统安装使用技术规程

1范围

本文件规定了渠底电磁式流量采集系统安装使用的术语和定义、基本要求、技术参数、系统维护等。

本文件适用于巴彦淖尔市河套灌区渠底电磁式流量采集系统的安装使用。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T15966水文仪器基本参数及通用技术条件

GB/T18593熔融结合环氧粉末涂料的防腐蚀涂装

GB/T21303灌溉渠道系统量水规范

GB/T27992.3水深测量仪器第3部分：超声波测深仪

3术语和定义

下列术语和定义适用于本文件。

3.1

灌溉渠道irrigationchannel

联接灌溉水源和灌溉土地的水道，把从水源引取的水量输送和分配到灌区的各个部分。在一个灌区

范围内，按控制面积的大小把灌溉渠道分为干渠、支渠、斗渠、农渠、毛渠等5级。

3.2

水深depthofwater

水体的自由断面到其河床面的垂直距离，是水文特征值之一。

注：由于受潮汐和其他因素的影响，实测水深，经水位改正后方为图载水深。

4基本要求

4.1工作环境

4.1.1安装条件

适于渠底宽度2m以上的任何土渠或衬砌的标准渠道，处于非灌溉期。

4.1.2安装地点

根据GB/T21303的要求进行安装位置选择，同时应满足下列条件：

——测流渠段平直、水流均匀；

——测流渠段纵横断面比较规则、稳定；

——测流断面与水流方向垂直；

1

DB1508/T145—2023

——测流断面附近不应有影响水流的建筑物、树木或杂草等，测流断面在建筑物下游时，不受建筑

物泄流的影响；

——在不规则的土渠测流时，应将测流渠段衬砌成规则的标准段（如梯形断面等）；

——安装地点选择确认时需要使用方、管理方、建设方的主要负责人签字确认，内容格式按附录A

执行。

4.1.3安装要求

4.1.3.1经测量找出渠道中轴线，原有流速仪测深处，根据近5年水位和多年渠底高程变化的运行情况

求出最低运行水位。该渠底高度可确定传感器壳体安装位置，要求壳体底部要低于渠底15cm，作为壳体

预埋件的顶部。通过运行水位以及选用传感壳体型号的不同，最终确定预埋件顶部高度。

4.1.3.2根据灌溉渠道大小，水位和淤泥变化幅度可以将传感器安装壳体高度分成下以四种，见表1。

表1传感器壳体高度

项目参数

壳体高度，mm5007008501300

壳体宽度,mm808080100

壳体型号DCLSKT-500DCLSKT-700DCLSKT-850DCLSKT-1300

4.1.3.3流速传感器的数量为奇数，中间1号预埋件位置确认后，两边等距离确认2号预埋件和3号预埋

件的位置。要求壳体预埋件组的水平高差误、前后左右误差小于3mm，预埋件数量为奇数，左右对称,

预埋件基础深度为1.5m,基于冻层以下，线缆要求埋深为0.7m，线缆应穿管保护，如渠道衬砌线管须放

在衬砌板下。

由于传感器壳体不同，传感器位于壳体高度也不同，见表2。

表2传感器位于壳体高度

项目参数

壳体型号DCLSKT-500DCLSKT-700DCLSKT-850DCLSKT-1300

流速传感器安装高度,mm4305957451195

淤泥传感器安装高度,mm280470580990

淤泥传感器量程,mm20～140020～140020～140020～1400

4.1.4流速要求

0.01m/s～10m/s。

4.2一般要求

4.2.1供电方式

4.2.1.1支持太阳能控制器两种充电模式，PWM控制器和MPPT控制器，PWM是脉宽调制充电，MPPT

控制器是最大功率点跟踪。

4.2.1.2采用太阳能12V供电系统，角度根据不同经纬度确定，见
