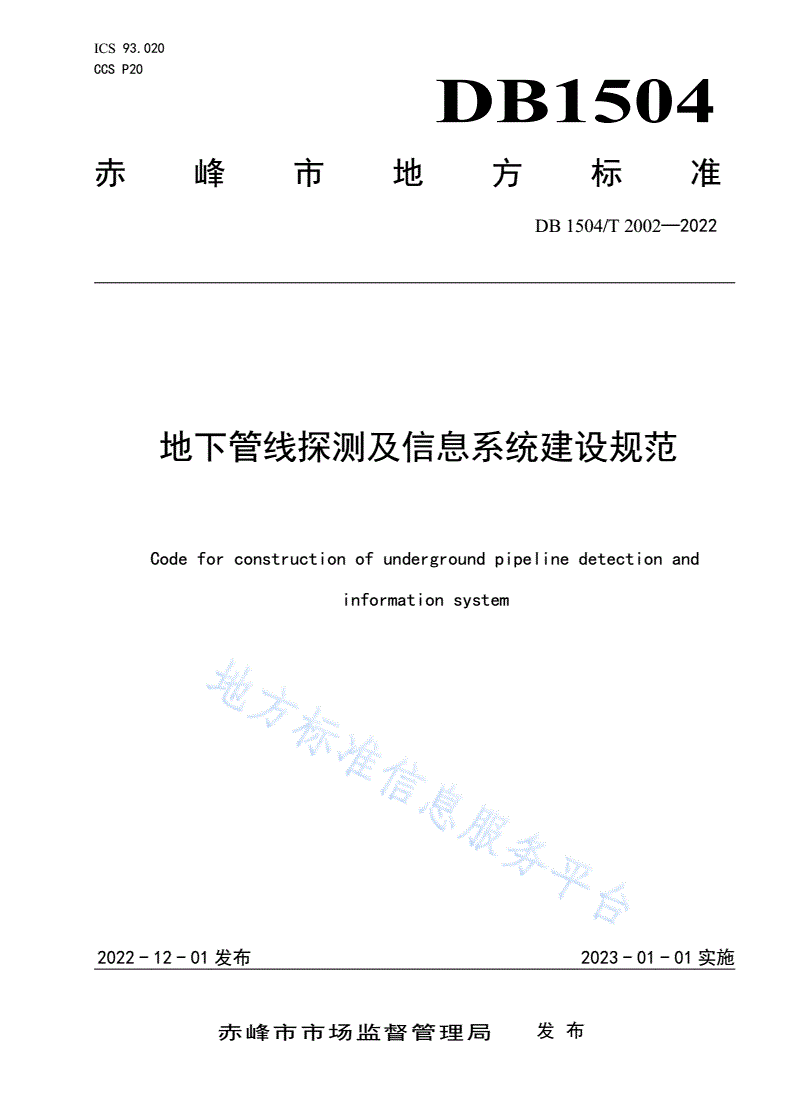

DB1504/T 2002-2022 地下管线探测及信息系统建设规范

ICS93.020

CCSP20

DB1504

赤峰市地方标准

DB1504/T2002—2022

地下管线探测及信息系统建设规范

Codeforconstructionofundergroundpipelinedetectionand

informationsystem

2022-12-01发布2023-01-01实施

赤峰市市场监督管理局发布

DB1504/T2002—2022

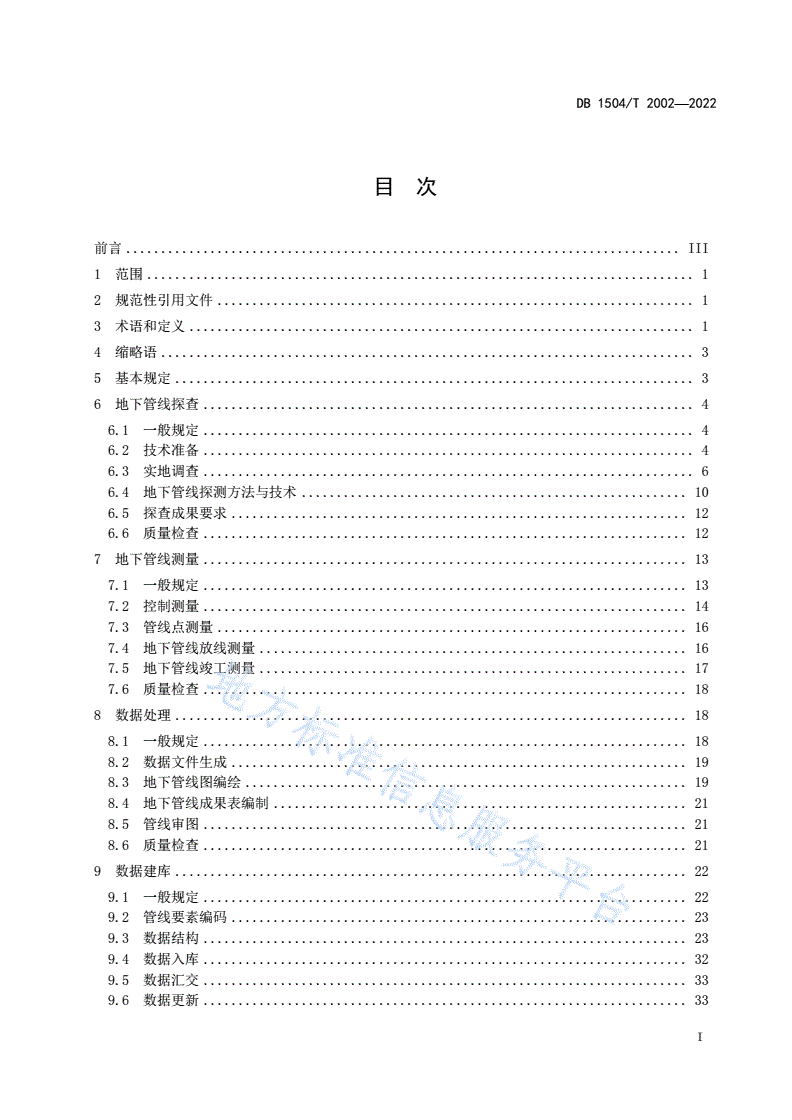

目次

前言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4缩略语............................................................................3

5基本规定..........................................................................3

6地下管线探查......................................................................4

6.1一般规定......................................................................4

6.2技术准备......................................................................4

6.3实地调查......................................................................6

6.4地下管线探测方法与技术.......................................................10

6.5探查成果要求.................................................................12

6.6质量检查.....................................................................12

7地下管线测量.....................................................................13

7.1一般规定.....................................................................13

7.2控制测量.....................................................................14

7.3管线点测量...................................................................16

7.4地下管线放线测量.............................................................16

7.5地下管线竣工测量.............................................................17

7.6质量检查.....................................................................18

8数据处理.........................................................................18

8.1一般规定.....................................................................18

8.2数据文件生成.................................................................19

8.3地下管线图编绘...............................................................19

8.4地下管线成果表编制...........................................................21

8.5管线审图.....................................................................21

8.6质量检查.....................................................................21

9数据建库.........................................................................22

9.1一般规定.....................................................................22

9.2管线要素编码.................................................................23

9.3数据结构.....................................................................23

9.4数据入库.....................................................................32

9.5数据汇交.....................................................................33

9.6数据更新.....................................................................33

I

DB1504/T2002—2022

10信息系统.........................................................................33

10.1一般规定.....................................................................33

10.2系统架构.....................................................................34

10.3系统功能.....................................................................34

10.4数据应用服务.................................................................34

10.5信息共享交换.................................................................35

11成果验收与提交...................................................................35

11.1一般规定.....................................................................35

11.2报告书编写...................................................................35

11.3成果验收.....................................................................36

11.4成果提交.....................................................................36

附录A（规范性）地下管线代号与管类颜色.............................................37

附录B（资料性）地下管线属性数据字典表.............................................39

附录C（规范性）地下管线探查记录表及检查记录表......................................41

附录D（规范性）地下管线图例.......................................................49

附录E（规范性）地下管线线型图例及编码表............................................53

附录F（规范性）地下管线要素编码规则...............................................54

附录G（规范性）地下管线要素分类编码...............................................56

图1管线点编号规则图...............................................................23

图2管线要素编码结构示意图.........................................................23

表1地下管线实地调查项目............................................................6

表2常见地下管线特征及附属设施（物）................................................7

表3图根导线测量的技术要求.........................................................14

表4图根三角高程测量的主要技术要求.................................................15

表5RTK平面控制点检核测量技术要求..................................................15

表6控制点的校核限差...............................................................17

表7校核限差.......................................................................17

表8地下管线图注记要求.............................................................19

表9专业管线图管段注记内容.........................................................20

表10各项检查比例表................................................................22

表11地下管线分类表................................................................23

表12管线点表数据结构..............................................................24

表13管线线表数据结构..............................................................25

表14综合管廊（沟）点表数据结构....................................................26

表15综合管廊（沟）线表数据结构....................................................27

表16辅助数据点表结构..............................................................28

表17辅助数据线表结构设计..........................................................29

表18管线元数据表数据结构..........................................................29

II

DB1504/T2002—2022

表191:500、1:1000图幅信息表结构..................................................32

表20电子文件格式要求..............................................................33

表A.1地下管线代号与管类颜色.......................................................37

表B.1管线敷设方式数据字典.........................................................39

表B.2地下管线材质数据字典.........................................................40

表B.3地下管线使用状态表...........................................................40

表C.1地下管线探查记录表...........................................................41

表C.2地下管线探查检查记录表.......................................................42

表C.3地下管线点开挖检查表.........................................................43

表C.4测区物探检查记录表...........................................................44

表C.5测区物探检查记录表...........................................................45

表C.6测区物探精度统计表...........................................................46

表C.7管线点测量精度检查表.........................................................47

表C.8管线（竣工）成果表...........................................................48

表D.1地下管线图例表...............................................................49

表E.1地下管线线型图例及编码表.....................................................53

表F.1地下管线要素编码规则.........................................................54

表G.1给水管线要素分类编码.........................................................56

表G.2排水管线要素分类编码.........................................................60

表G.3燃气管线要素分类编码.........................................................62

表G.4热力管线要素分类编码.........................................................65

表G.5电力管线要素分类编码.........................................................67

表G.6通信管线要素分类编码.........................................................70

表G.7工业管线要素分类编码.........................................................73

表G.8其他管线要素分类编码.........................................................77

III

DB1504/T2002—2022

前言

本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。

本文件由赤峰市住房与城乡建设局提出并归口。

本文件起草单位：赤峰市住房与城乡建设局、厦门精图信息技术有限公司。赤峰富龙热力有限责任

公司、沈阳地球物理勘察院有限责任公司、河南省航空物探遥感中心、广州长地空间信息技术有限公司、

北京市科学技术研究院。

本文件主要起草人：林广元、石鑫、乔志勇、赵斌、沈在增、李凤之、雷道竖、左正一、陈相帅、

戴黎明、李萌、姜文青、胡仁勇、徐栋、池勤凤。

IV

DB1504/T2002—2022

地下管线探测及信息系统建设规范

1范围

本文件规定了地下管线探测及信息系统建设的基本规定，及地下管线探查、地下管线测量、数据处

理、数据建库、信息系统、成果验收与提交的要求。

本文件适用于地下管线探测、信息系统建设、数据库更新和管线数据共享应用。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

CH/T1033管线测量成果质量检验技术规程

CJJ/T7城市工程地球物理探测标准

CJJ/T8城市测量规范

CJJ61城市地下管线探测技术规程

CJJ/T73卫星定位城市测量技术标准

CJJ/T269城市综合地下管线信息系统技术规范

3术语和定义

CJJ61、CJJ/T269界定的以及下列术语和定义适用于本文件。

3.1

地下管线undergroundpipeline

敷设于地下，用于传送资源、能源、工业原料、信息和排泄废物等的管道（沟、廊）、线缆等及其

附属设施的统称。

注：按功能可分为给水、排水、燃气、热力、电力、通信、工业和综合管廊（沟）等，包括长输管线和城市管线。

[来源：CJJ61-2017，2.1.1，有修改]

3.2

不明管线unknownpipeline

无法查明类别、权属单位或用途的管线。

[来源：CJJ61-2017，2.1.5，有修改]

3.3

管线特征点characteristicpointofpipeline

1

DB1504/T2002—2022

用于表征地下管线走向、连接方式特征的管线点。

注：管线特征点包括起止点、转折点、分支点、交叉点、变坡点、变径点、出地点、入地点、出室点和入室点等。

[来源：CJJ61-2017，2.1.7，有修改]

3.4

地下管线探测undergroundpipelinedetectingandsurveying

采用实地调查、地球物理探查和实地测量方法，确定地下管线空间位置、空间关系和属性的过程。

[来源：CJJ61-2017，2.1.2，有修改]

3.5

管线点surveypointofundergroundpipeline

地下管线探测过程中，为准确描述地下管线的走向、特征而设立的测量点。

注：管线点包括明显管线点和隐蔽管线点，明显管线点是指针对实地可见管线设立的管线点，隐蔽管线点是指针对

实地不可见管线设立的管线点。

[来源：CJJ61-2017，2.1.6，有修改]

3.6

综合管廊（沟）municipaltunnel(trench)

建于城市地下，可敷设多种管道、线缆的市政公用设施构筑物。

[来源：CJJ61-2017，2.1.8]

3.7

地下管线要素undergroundpipelineelements

构成地下管线的物理实体。

[来源：CJJ/T269-2017，2.0.11，有修改]

3.8

地下管线数据undergroundpipelinesdata

描述地下管线空间位置、空间关系及其属性特征的数据。

[来源：CJJ/T269-2017，2.0.5，有修改]

3.9

地下管线数据库undergroundpipelinedatabase

按照规定的数据分层、数据结构，组织、存储和管理地下管线信息的数据库。

[来源：CJJ/T269-2017，2.0.7]

3.10

地下管线元数据undergroundpipelinemetadata

2

DB1504/T2002—2022

关于地下管线数据的数据，即描述地下管线数据的标识、内容、覆盖范围、质量、时空基准、所有

者、提供方式和分发等信息的数据。

[来源：CJJ/T269-2017，2.0.6，有修改]

3.11

地下管线三维模型three-dimensionalmodelofundergroundpipeline

地下管线要素在立体空间中的位置、几何形态、表面纹理及其属性等信息的可视化表达。

3.12

地下管线信息系统undergroundpipelineinformationsystem

利用GIS、计算机、数据库和网络等技术，实现地下管线数据的输入、编辑、存储、查询、统

计、分析、维护更新、输出和共享交换的计算机管理信息系统。

[来源：CJJ/T269-2017，2.0.8，有修改]

4缩略语

下列缩略语适用于本文件。

GIS：地理信息系统（GeographicInformationSystem）

GNSS：全球导航卫星系统（GlobalNavigationSatelliteSystem）

OGC：开放地理信息系统联盟（OpenGeospatialConsortium）

PDOP：位置精度因子（PositionDilutionofPrecision）

RTK：载波相位实时动态差分定位技术（RealTimeKinematic）

WMS：网络地图服务（WebMapService）

WFS：网络要素服务（WebFeatureService）

WCS：网络覆盖服务（WebCoverService）

5基本规定

5.1地下管线探测和信息系统工程建设过程应包括四个阶段：

a)地下管线探测；

b)数据处理与建库；

c)地下管线信息系统研发；

d)成果验收与提交。

5.2地下管线探测、数据建库、信息系统建设和数据更新工作宜采用2000国家大地坐标系和1985国

家高程基准。采用其他平面坐标和高程基准时，应与2000国家大地坐标系和1985国家高程基准建立

换算关系。

5.3数据库中数据的日期应采用公元纪年，时间应采用北京时间。

5.4标准图幅的地下管线图比例尺、图幅分幅和编号应与赤峰市基本比例尺地形图一致。

5.5地下管线探测按探测任务可分为地下管线普查、地下管线详查、地下管线放线测量和地下管线竣

工测量。地下管线普查可分为地下管线普查与修补测、专业地下管线普查、厂区或住宅小区地下管线

普查，各类探测工程应按委托要求和本文件规定进行。

3

DB1504/T2002—2022

5.6地下管线探测的基本程序包括接受任务（委托）、技术准备、地下管线探查、地下管线测量、数

据处理、建立地下管线数据库、编写技术总结报告和成果质量检查。探测任务较简单或工作量较小

时，上述程序可简化。

5.7地下管线探测应查明地下管线的管线类别、平面位置、高程、走向、埋深、断面尺寸（或管

径）、材质、载体特征、建设年代、敷设方式和权属单位等属性。测量地下管线平面位置和高程，并

应符合下列规定：

a)地下管线普查时应建立管线数据库；

b)地下管线详查时应查明与工程建设施工有关的信息；

c)地下管线竣工测量成果应符合地下管线数据库更新的技术要求。

5.8地下管线应分为大类、小类。地下管线大类应按功能或用途分为给水、排水、燃气、热力、电

力、通信、工业、综合管廊（沟）和其他管线。地下管线小类应在大类的基础上依据传输介质性质或

权属划分。

5.9地下管线探测的取舍应按照测区范围、委托方工作要求，同时保证管网连续性。

5.10地下管线作业宜采用内外业一体化采集的模式进行，数据处理使用地下管线图库一致处理软

件。

5.11地下管线探测的精度应符合下列规定：

a)以中误差作为衡量探测精度的标准，二倍中误差作为极限误差；

b)明显管线点的埋深量测中误差的绝对值不应大于25mm；

c)隐蔽管线点的平面位置探测中误差和埋深探查中误差分别不应大于0.05h和0.075h，其中h

为管线中心埋深，单位为mm，当<1000mm时以1000mm带入计算；地下管线详查时，地下管

线平面位置和埋深探查精度可另行约定；

d)地下管线点的平面位置测量中误差的绝对值不应大于50mm（相对于该管线点起算点），高程

测量中误差的绝对值不应大于50mm（相对于该管线点起算点）。

5.12地下管线探测作业应采取安全保护措施，同时符合下列规定：

a)打开窨井盖进行实地调查作业时，应在井口周围设置安全防护围栏，并指定专人看管；夜间

作业时，应在作业区域周边显著位置设置安全警示灯，地面作业人员应穿着高可视性警示服；

作业完毕，应立即盖好窨井盖；

b)严禁在氧气、燃气和乙炔等助燃、易燃和易爆管道上作充电点，进行直接法或充电法作业；

严禁在塑料管道和燃气管道使用钎探；

c)使用的探测仪器工作电压超过36V时，作业人员使用绝缘防护用品；接地电极附近应设置明

显警告标志，并应指定专人看管；井下作业的所有探测设备外壳必须接地；

d)在井下作业调查或施放探头、电极导线时，严禁使用明火，并应进行有害、有毒及可燃气体

的浓度测定，超标的管道应采用安全保护措施后方能作业；

e)开展有限空间作业相关培训、演练，配备防护装备，坚决做到未经风险辨识不得作业、未经

通风和检测合格不得作业、不佩戴劳动防护用品不得作业、没有监护不得作业、电气设备不

符合规定不得作业、未经审批不得作业和未经培训演练不得作业，坚决遏制安全事故发生。

5.13地下管线信息系统研发应同步建立地下管线数据库。

5.14数据建库和信息系统研发的各阶段均应做好数据的安全保密工作。

5.15地下管线数据库可采用地下管线普查、修补测和竣工测量等方式更新。

6地下管线探查

6.1一般规定

4

DB1504/T2002—2022

6.1.1地下管线探查技术准备的内容应包括：地下管线现状调绘、现场踏勘、仪器校验、探查方法试

验和技术设计书编制。

6.1.2地下管线探查应现场确定目标管线在地面上的投影位置及其埋深，并应按照任务要求查明相应

管线的其他属性。

6.1.3地下管线探查应在充分收集和分析已有相关资料的基础上，采用实地调查与地球物理探查相结

合的方式进行。

6.1.4明显管线点应采用实地调查方法获取其属性信息；隐蔽管线点应采用地球物理探查方法探查其

位置及埋深。

6.1.5地下管线探查应在管线特征点的地面投影位置上设置管线点。在无特征点的管线段上，应以能

够反映地下管线走向变化、弯曲特征为原则设置地面管线点。

6.1.6地下管线探查时，宜实地调查管线附属物的三维信息。

6.2技术准备

6.2.1现状调绘

6.2.1.1地下管线现状调绘应收集如下的管线资料：

a)各种地下管线图、竣工测量成果或外业探测成果；

b)管线设计图、施工图、竣工图、设计与施工变更文件及技术说明资料；

c)现有的控制测量资料和适用比例尺的地形图。

6.2.1.2地下管线现况调绘图的整理、编绘应符合下列规定：

a)应将管线位置、连接关系和附属物等转绘到相应比例尺地形图上；

b)应注明管线权属单位、管线类别、断面尺寸（或管径）、材质、传输物体特征和建设年代

等属性，并注明管线资料来源；

c)优先使用管线竣工图、竣工测量成果或外业探测成果编绘。如有缺失可根据施工图及有关

资料，按管线与邻近的附属物、明显地物点和现有路边线的相互关系编绘。

6.2.2现场踏勘

6.2.2.1现场踏勘应包括下列内容：

a)核查资料的完整性和现势性，分析资料的可信度和可利用程度；

b)核查调绘图上明显管线点与实地的一致性；

c)核查控制点的位置和保存状况，并验算其精度；

d)察看测区地形、地貌、交通和环境条件，了解地下管线分布和敷设情况，调查现场地球物

理条件和可能存在的干扰因素，以及生产中可能存在的安全隐患。

6.2.2.2现场踏勘完成后应进行如下工作：

a)在地下管线现况调绘图上标注与实地不一致的管线点；

b)记录控制点保存情况和点位变化情况；

c)判定地形图的可用性；

d)拟定探查方法试验场地，制定安全生产措施。

6.2.3仪器校验

6.2.3.1探查仪器在投入使用前应进行稳定性校验和精度校验，经校验不合格的各类探查仪器不应投

入使用。

5

DB1504/T2002—2022

6.2.3.2探查仪器的稳定性校验应采用相同的工作参数对同一位置的地下管线进行不少于2次的重复

探查，重复探查的定位及定深结果相对误差不应大于5%

6.2.3.3探查仪器的精度校验宜在单一已知地下管线或管线敷设条件相对简单的地段进行，通过探查

结果与实际对比评价其定位精度和定深精度。

6.2.4探查方法试验

6.2.4.1探查方法试验可与探查仪器精度校验同时进行，并应符合下列规定：

a)试验场地和试验条件应具有代表性和针对性；

b)试验应在测区范围内的已知管线地段上进行；

c)试验宜针对不同类型、不同埋深的地下管线和不同地球物理条件分别进行；

d)拟投入使用的各种类型、各种型号的探查仪器均应参与试验。

6.2.4.2探查方法试验结束后，应对试验结果进行验证和校核，评价并确定有效的探查方法和技术参

数，并编写方法试验报告。验证和校验内容应包括：探查方法和仪器的有效性，技术措施的可行性与

有效性，探查结果的可靠性与精度。

6.2.4.3管线单一或分布简单的建设工程场地或施工场地的探测项目的探查方法试验可与地下管线探

测工作同步进行。

6.2.5技术设计书编制

6.2.5.1技术设计书宜包括下列内容：

a)工程概述：任务来源、工作目的与任务、工作量、作业范围、作业内容和完成期限等情况；

b)测区概况：工作环境条件、地球物理条件、管线及其敷设状况等；

c)已有资料及其可利用情况；

d)执行的标准、规范或其他技术文件；

e)探测仪器、设备等计划；

f)作业方法与技术措施要求；

g)施工组织与进度计划；

h)质量、安全和保密措施；

i)拟提交的成果资料；

j)有关的设计图表。

6.2.5.2技术设计书应经审批后实施。

6.3实地调查

6.3.1实地调查应对照地下管线现状调绘图，详细调查明显管线点的相关属性信息。

6.3.2实地调查应按地下管线类别分别调查其相应的属性项目，管线分类和代号应符合附录A的规

定。各类地下管线实地调查项目见表1。

表1地下管线实地调查项目

管线敷设埋深断面尺寸孔点特井载体特征

调查建设权属

类别方式宽X（根材质征/附属

内底外顶管径压力流向电压日期年代单位

高）属物性

管道—▲▲——▲▲————△△△

给水

沟道▲——▲—▲▲————△△△

6

DB1504/T2002—2022

表1地下管线实地调查项目（续）

管线敷设埋深断面尺寸孔点特井载体特征

调查建设权属

类别方式管径宽X（根材质征/附属压力流向

内底外顶电压日期年代单位

高）属物性

管道▲▲▲——▲▲—△▲—△△△

排水

沟道▲——▲—▲▲——▲—△△△

管道—▲▲——▲▲—△——△△△

燃气

沟道▲——▲—▲▲—△——△△△

管道—▲▲——▲▲————△△△

热力

沟道▲——▲—▲▲————△△△

管块—▲—▲▲▲▲———△△△△

电力沟道▲——▲—▲▲———△△△△

直埋—▲——▲▲▲———△△△△

管块—▲—▲▲▲▲————△△△

通信沟道▲——▲—▲▲————△△△

直埋—▲——▲▲▲————△△△

管道—▲▲——▲▲—△▲—△△△

工业

沟道▲——▲—▲▲—△▲—△△△

综合管廊

—▲—▲—▲▲————△△△

（沟）

不明

其他—▲△——△▲————△△△
