DB41/T 2540-2023 公路桥梁伸缩缝锚固区混凝土快速维修技术规程

ICS93.080

CCSP66

41

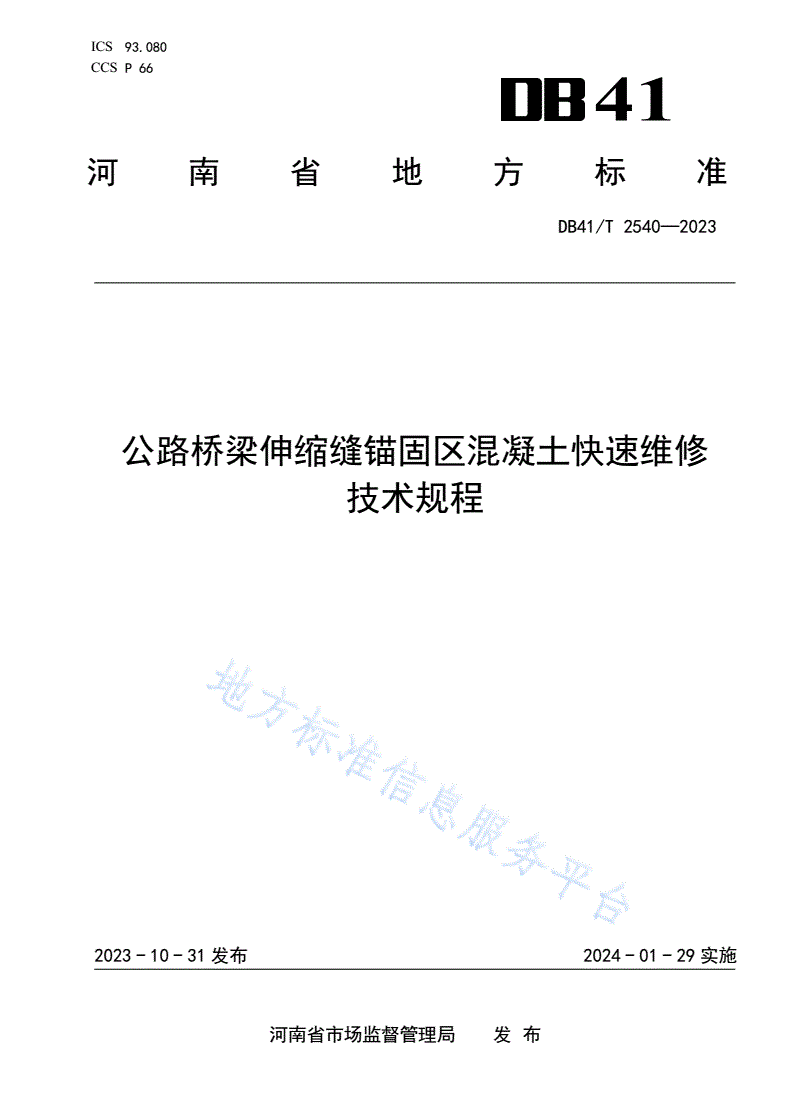

河南省地方标准

DB41/T2540—2023

公路桥梁伸缩缝锚固区混凝土快速维修

技术规程

2023-10-31发布2024-01-29实施

河南省市场监督管理局发布

DB41/T2540—2023

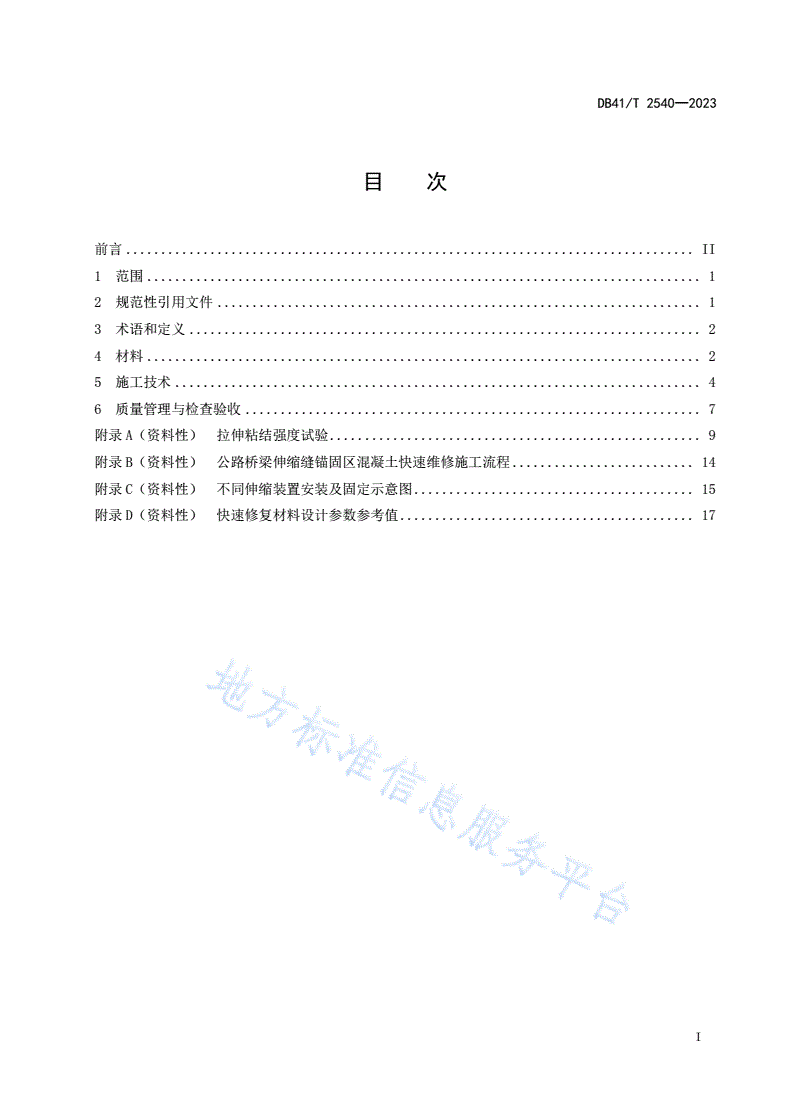

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................2

4材料...............................................................................2

5施工技术...........................................................................4

6质量管理与检查验收.................................................................7

附录A（资料性）拉伸粘结强度试验.....................................................9

附录B（资料性）公路桥梁伸缩缝锚固区混凝土快速维修施工流程..........................14

附录C（资料性）不同伸缩装置安装及固定示意图........................................15

附录D（资料性）快速修复材料设计参数参考值..........................................17

I

DB41/T2540—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。

本文件由河南省交通运输厅提出并归口。

本文件起草单位：河南省交通规划设计研究院股份有限公司、洛阳市公路事业发展中心、河南金欧

特实业集团股份有限公司、华北水利水电大学、山东省高速养护集团有限公司、山东高速（河南）养护

科技有限公司。

本文件主要起草人：王笑风、褚付克、赵正峰、黄琪、苏利钢、刘建飞、张瑞杰、张晓果、王国栋、

冯明林、戴苏春、张慧鲜、宋俊伟、张海洋、李旭瑞、李军克、付威、王海滨、沈军伟、许尚江、王增

强、荆静、谭飞、付强、侯坤、位可可。

II

DB41/T2540—2023

公路桥梁伸缩缝锚固区混凝土快速维修

技术规程

1范围

本文件规定了公路桥梁伸缩缝锚固区混凝土快速维修的材料要求、施工技术要求、质量管理与检查

验收。

本文件适用于各等级公路桥梁伸缩缝锚固区混凝土修复施工。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB175通用硅酸盐水泥

GB/T176水泥化学分析方法

GB/T201铝酸盐水泥

GB/T1596用于水泥和混凝土中的粉煤灰

GB/T5483天然石膏

GB8076混凝土外加剂

GB/T17671水泥胶砂强度检验方法(ISO法)

GB/T18046用于水泥和混凝土中的粒化高炉矿渣粉

GB/T18736高强高性能混凝土用矿物外加剂

GB/T20472硫铝酸盐水泥

GB/T20491用于水泥和混凝土中的钢渣粉

GB/T21371用于水泥中的工业副产石膏

GB/T27690砂浆和混凝土用硅灰

GB/T50081混凝土物理力学性能试验方法标准

GB50119混凝土外加剂应用技术规范

GB/T50448水泥基灌浆材料应用技术规范

GB55021既有建筑鉴定与加固通用规范

JGJ/T23回弹法检测混凝土抗压强度技术规程

JGJ63混凝土用水标准

JT/T537钢筋混凝土阻锈剂

JTG3420公路工程水泥及水泥混凝土试验规程

JTG/T3650公路桥涵施工技术规范

JTG5220公路养护工程质量检验评定标准第一册土建工程

JTGH30公路养护安全作业规程

JTG/TJ23公路桥梁加固施工技术规范

1

DB41/T2540—2023

3术语和定义

下列术语和定义适用于本文件。

3.1

锚固区混凝土

公路桥梁结构中用于伸缩缝预留槽口填充、起锚固作用的水泥混凝土材料。

3.2

快速修复砂浆

由水泥、外加剂、矿物掺合料、细集料等与水按一定比例经共混加工制成，达到一定力学强度要求，

满足2h～4h开放交通的材料。

3.3

快速修复混凝土

由水泥、外加剂、矿物掺合料、细集料、粗集料等与水按一定比例经共混加工制成，达到一定力学

强度要求，满足2h～4h开放交通的材料。

4材料

快速修复材料技术要求

4.1.1原材料

4.1.1.1水泥

4.1.1.1.1水泥宜选用硅酸盐水泥、普通硅酸盐水泥、中热硅酸盐水泥、铝酸盐水泥或硫铝酸盐水泥。

硅酸盐水泥、普通硅酸盐水泥应符合GB175的规定；铝酸盐水泥应符合GB/T201的规定；硫铝酸盐水

泥应符合GB/T20472的规定。

4.1.1.1.2当采用其他种类水泥时，应通过试验验证，满足快速修复混凝土设计性能要求时方可使用。

4.1.1.2矿物掺合料

矿物掺合料包括粉煤灰、粒化高炉矿渣粉、硅灰、钢渣粉、磨细天然沸石、偏高岭土、石膏等，其

相关技术要求如下：

a)粉煤灰等级不宜低于二级，相关技术要求应符合GB/T1596的规定；

b)矿渣粉等级不宜低于S95级，相关技术要求应符合GB/T18046的规定；

c)硅灰的相关技术要求应符合GB/T27690的规定；

d)钢渣粉的相关技术要求应符合GB/T20491的规定；

e)沸石和偏高岭土的相关技术要求应符合GB/T18736的规定；

f)石膏的相关技术要求应符合GB/T5483和GB/T21371的规定。

4.1.1.3细集料

细集料宜采用细度模数为3.0～2.3的Ⅰ类中砂，其相关技术要求应符合JTG/T3650的规定。

4.1.1.4粗集料

粗集料宜采用Ⅰ类，其相关技术要求应符合JTG/T3650的规定，粗集料颗粒级配应满足表1的要求。

2

DB41/T2540—2023

表1粗集料颗粒级配

各方孔筛筛孔累计筛余（按质量计）/%

集料规格/mm

2.364.759.5016.019.0

5～1095～10080～1000～150-

10～20-95～10085～100-0～15

4.1.1.5外加剂

外加剂包括减水剂、早强剂、速凝剂、缓凝剂、膨胀剂、抗冻剂等，应与水泥和矿物掺合料有良好

的适应性，相关要求应符合GB8076和GB50119的规定。

4.1.1.6水

拌合和养护用水宜采用饮用水。采用其它水源时，应符合JGJ63的要求。

4.1.2拌合物性能技术要求

4.1.2.1快速修复砂浆

快速修复砂浆技术指标应符合表2的规定。

表2快速修复砂浆技术指标要求

试验项目技术指标试验方法

初始≥300

截锥流动度/mmGB/T50448

20min≥200

2h≥25

抗压强度/MPa1d≥40

28d≥60

GB/T17671

2h≥4.0

抗折强度/MPa1d≥6.0

28d≥8.0

拉伸粘结强度/MPa3d≥0.5见附录A

干缩率/%28d≤0.02JTG3420T0511

总碱含量/（kg/m3）≤3.0GB/T176

游离氯离子含量/%≤0.10
