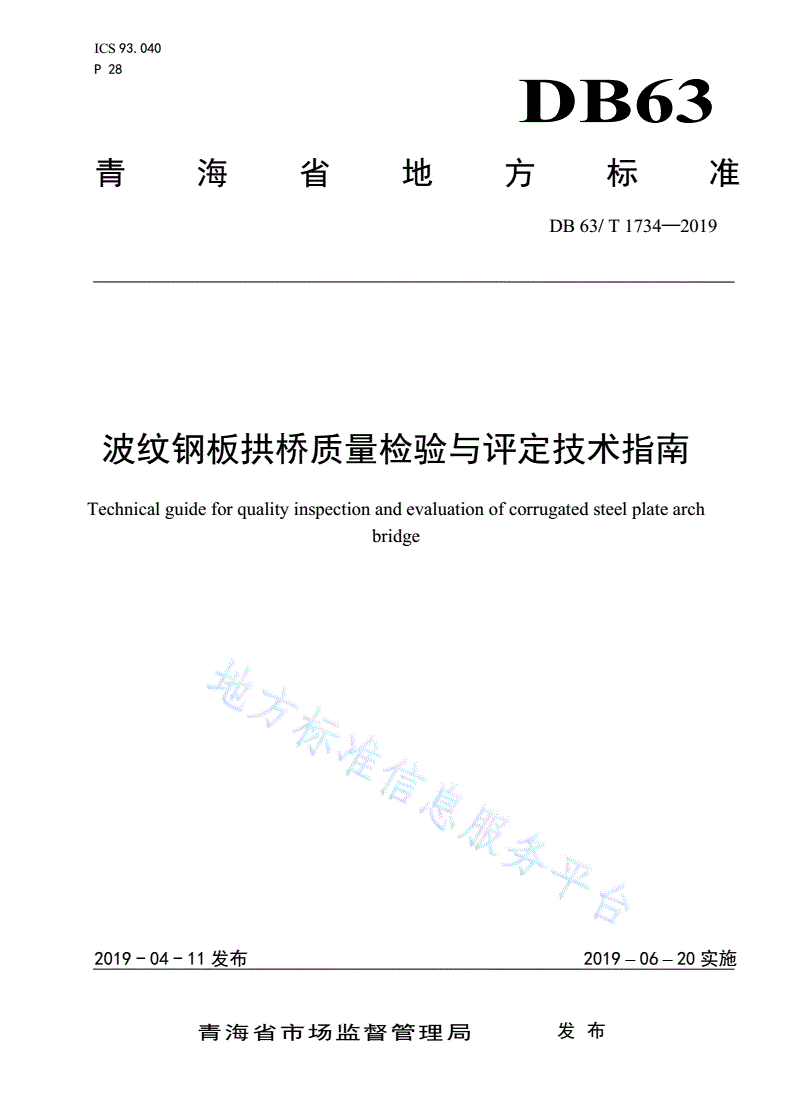

DB63/T 1734-2019 波纹钢板拱桥质量检验与评定技术指南

ICS93.040

P28

DB63

青海省地方标准

DB63/T1734—2019

波纹钢板拱桥质量检验与评定技术指南

Technicalguideforqualityinspectionandevaluationofcorrugatedsteelplatearch

bridge

2019-04-11发布2019–06–20实施

青海省市场监督管理局发布

DB63/T1734—2019

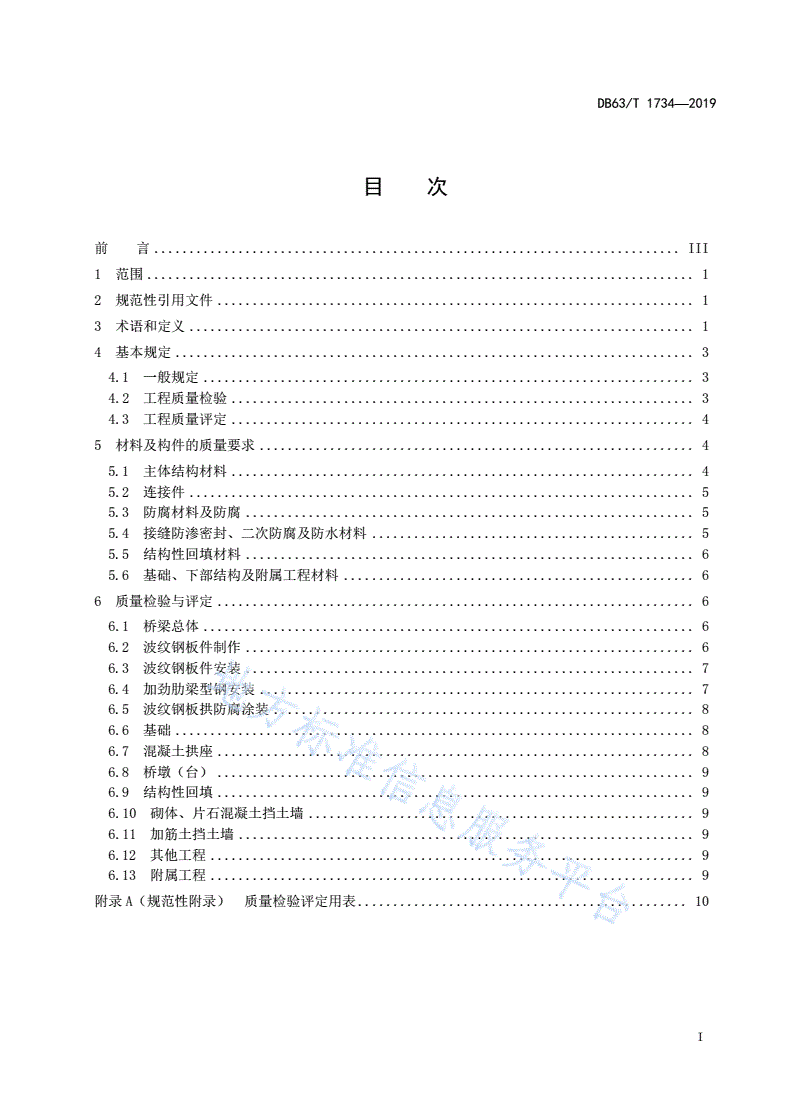

目次

前言...........................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4基本规定..........................................................................3

4.1一般规定......................................................................3

4.2工程质量检验..................................................................3

4.3工程质量评定..................................................................4

5材料及构件的质量要求..............................................................4

5.1主体结构材料..................................................................4

5.2连接件........................................................................5

5.3防腐材料及防腐................................................................5

5.4接缝防渗密封、二次防腐及防水材料..............................................5

5.5结构性回填材料................................................................6

5.6基础、下部结构及附属工程材料..................................................6

6质量检验与评定....................................................................6

6.1桥梁总体......................................................................6

6.2波纹钢板件制作................................................................6

6.3波纹钢板件安装................................................................7

6.4加劲肋梁型钢安装..............................................................7

6.5波纹钢板拱防腐涂装............................................................8

6.6基础..........................................................................8

6.7混凝土拱座....................................................................8

6.8桥墩（台）....................................................................9

6.9结构性回填....................................................................9

6.10砌体、片石混凝土挡土墙.......................................................9

6.11加筋土挡土墙.................................................................9

6.12其他工程.....................................................................9

6.13附属工程.....................................................................9

附录A（规范性附录）质量检验评定用表...............................................10

I

DB63/T1734—2019

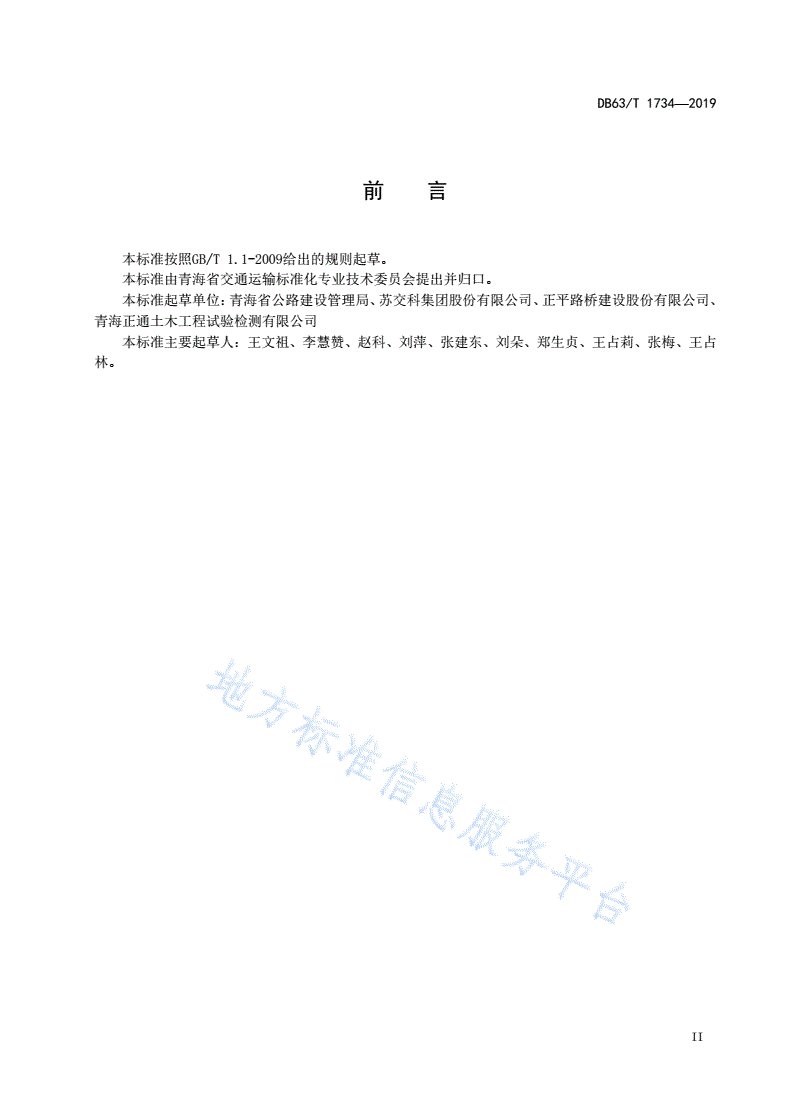

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由青海省交通运输标准化专业技术委员会提出并归口。

本标准起草单位：青海省公路建设管理局、苏交科集团股份有限公司、正平路桥建设股份有限公司、

青海正通土木工程试验检测有限公司

本标准主要起草人：王文祖、李慧赞、赵科、刘萍、张建东、刘朵、郑生贞、王占莉、张梅、王占

林。

II

DB63/T1734—2019

波纹钢板拱桥质量检验与评定技术指南

1范围

本指南规定了新建、改建和扩建的各等级公路波纹钢板拱桥质量检验与评定的内容、方法及技术要

求。

本指南适用于施工单位、监理单位、建设单位、检测单位和质量监督机构对桥梁质量的管理、监控、

检验与评定。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T1228钢结构用高强度大六角头螺栓

GB/T1229钢结构用高强度大六角螺母

GB/T1230钢结构用高强度垫圈

GB/T2518连续热镀锌钢板及钢带

GB/T34567冷弯波纹钢管

GB50017钢结构设计标准

JT/T722公路桥梁钢结构防腐涂装技术条件

JTGF30公路水泥混凝土路面施工技术细则

JTG/TF50公路桥涵施工技术规范

JTGF80/1公路工程质量检验评定标准第一册土建工程

3术语和定义

下列术语和定义适用于本指南。

3.1

波纹钢板

采用符合规定要求厚度和性能的热轧钢板为板材，按照规定的尺寸和符合规定参数的波形轧制及冷

弯成型增加其结构强度的一种波纹板状材料。

3.2

波纹钢板件

波纹钢板经环向加工制成的具有一定曲面的波纹板件。

1

DB63/T1734—2019

3.3

波纹钢板件长度

曲面波纹钢板件的弧长。

3.4

波纹钢板件宽度

曲面波纹钢板件的投影宽度。

3.5

波距

波纹钢板相邻两个波峰之间的距离。

3.6

波高或波深

波纹钢板波峰与波谷之间的垂直高度。

3.7

壁厚

波纹钢板的厚度（不含镀锌层等防腐层）。

3.8

结构性回填

对发挥土体—波纹钢相互作用的回填区域进行的土体回填。

3.9

检验

对被检查项目的特征和性能进行检查、检测、试验等，并将结果与标准规定的要求进行比较，以判

定其是否合格所进行的活动。

3.10

评定

对分项工程、分部工程的质量进行检验，并确定其质量等级的活动。

3.11

关键项目

分项工程中对结构安全、耐久性和主要使用功能起决定性作用的检查项目，在本标准中以“△”标

识。

2

DB63/T1734—2019

3.12

一般项目

分项工程中除关键项目以外的实测项目。

3.13

外观质量

通过观察和必要的量测所反映的工程外在质量及工程状态。

4基本规定

4.1一般规定

4.1.1公路波纹钢板拱桥属于建设项目中的分部工程，其质量检验以分项工程为单元。

4.1.2波纹钢板拱桥在施工过程中应对材料及构件进行质量检查，其质量要求除应符合本指南外，还

应符合设计和国家或行业现行标准的相关规定。

4.1.3分项工程完工后，应根据本指南进行检验，对工程质量进行评定。隐蔽工程在隐蔽前应检查合

格。

4.2工程质量检验

4.2.1分项工程应按基本要求、实测项目、外观质量和质量保证资料等检验项目分别检查。

4.2.2分项工程质量应在所使用的原材料、半成品、成品及施工控制要点等符合基本要求的规定，无

外观质量限制缺陷且质量保证资料真实齐全时，方可进行检验评定。

4.2.3基本要求检查应符合下列规定：

a)分项工程应对所列基本要求逐项检查，经检查不符合规定时，不得进行工程质量的检验评定；

b)分项工程所用各种原材料的品种、规格、质量及混合料配合比和半成品、成品应符合有关技术

标准规定并满足设计要求。

4.2.4实测项目检验应符合下列规定：

a)对检查项目按规定的检查方法和频率进行随机抽样检验并计算合格率；

b)本指南规定的检查方法为标准方法，采用其他高效检测方法应经对比确认；

c)应按公式（1）计算检查项目合格率：

n

P100%................................（1）

N

式中：

P——检查项目合格率；

n——合格的点（组）数；

N——该检查项目的全部检查点（组）数。

4.2.5检查项目合格判定应符合下列规定：

a)关键项目的合格率应不低于95%，否则该检查项目为不合格；

b)一般项目的合格率应不低于80%，否则该检查项目为不合格；

c)有规定极值的检查项目，任一单个检测值不应突破规定极值，否则该检查项目为不合格。

4.2.6外观质量应进行全面检查，并满足规定要求，否则该检验项目为不合格。

3

DB63/T1734—2019

4.2.7工程应有真实、准确、齐全、完整的施工原始记录、试验检测数据、质量检验结果等质量保证

资料。质量保证资料应包括下列内容：

a)所用原材料、半成品和成品质量检验结果；

b)材料配合比、拌和加工控制检验和试验数据；

c)地基处理、隐蔽工程施工记录和施工监控资料；

d)质量控制指标的试验记录和质量检验汇总图表；

e)施工过程中遇到的非正常情况记录及其对工程质量影响分析评价资料；

f)施工过程中如发生质量事
