GB/T 16301-1996 船舶机舱辅机振动烈度评价

ics47.020.20

U47r(ig

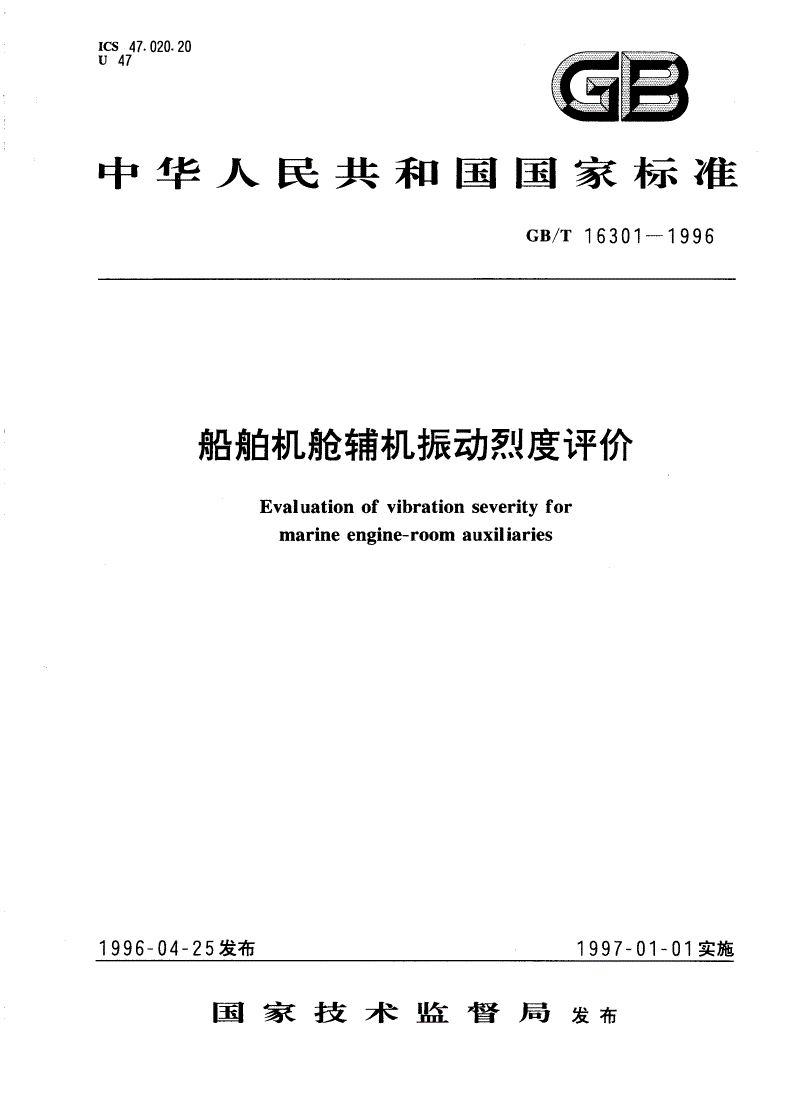

中华人民共和国国家标准

Gs/T16301一1996

船舶机舱辅机振动烈度评价

Evaluationofvibrationfor

10ofvibrationseverity

marineengine-roomauxiliaries

1996一04一25发布1997一01一01实施

国家技术监督局发布

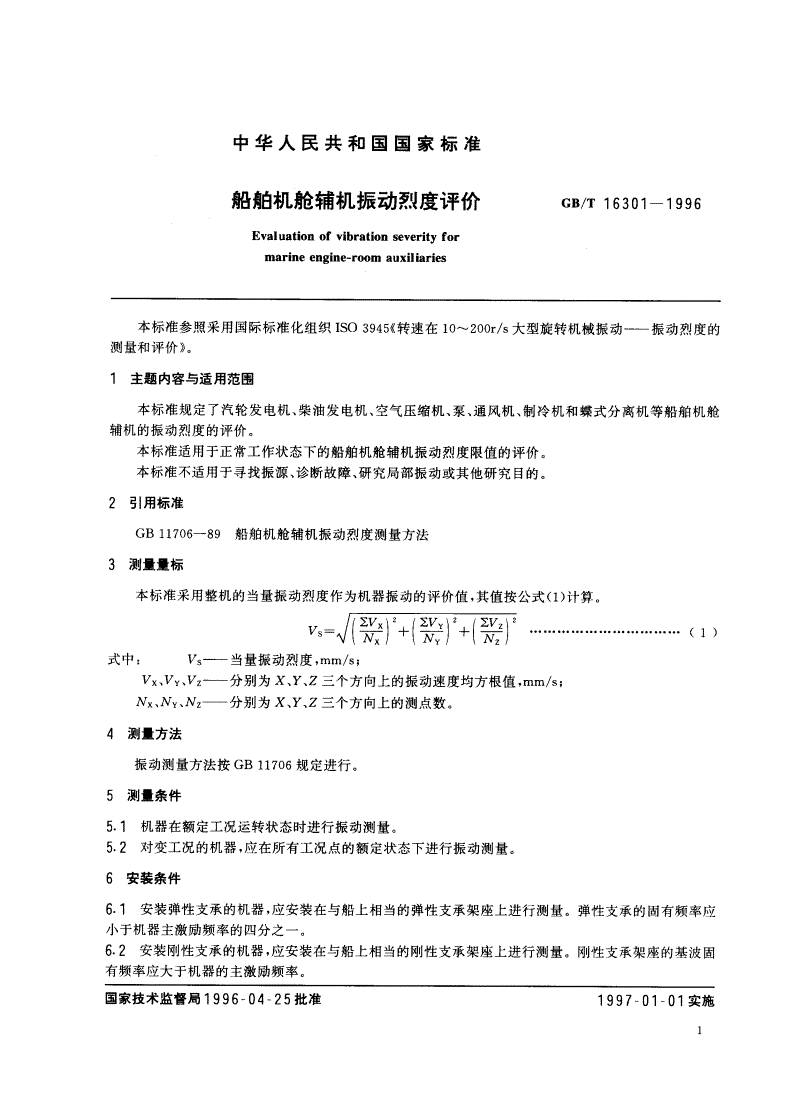

中华人民共和国国家标准

船舶机舱辅机振动烈度评价GB/T16301一1996

Evaluation成vibrationseverityfor

marineengine-roomauxiliaries

本标准参照采用国际标准化组织ISO3945转《速在10^-200r/s大型旋转机械振动—振动烈度的

测量和评价》。

主题内容与适用范围

本标准规定了汽轮发电机、柴油发电机、空气压缩机、泵、通风机、制冷机和蝶式分离机等船舶机舱

辅机的振动烈度的评价。

本标准适用于正常工作状态下的船舶机舱辅机振动烈度限值的评价。

本标准不适用于寻找振源、诊断故障、研究局部振动或其他研究目的。

引用标准

GB11706-89船舶机舱辅机振动烈度测量方法

测ff标

本标准采用整机的当量振动烈度作为机器振动的评价值，其值按公式(1)计算。

Vs-'V'NxIz+}Nyl’+_(YNVZZ'II’(1)

式中:Vs—当量振动烈度，MM/S;

Vx.VY,VZ—分别为X,Y,Z三个方向上的振动速度均方根值，MM/S;

Nx,NY,Nz—分别为X,Y,Z三个方向上的测点数。

4JPlf方法

振动测量方法按GB11706规定进行。

5测且条件

5.1机器在额定工况运转状态时进行振动测量。

5.2对变工况的机器，应在所有工况点的额定状态下进行振动测量。

6安装条件

6.，安装弹性支承的机器，应安装在与船上相当的弹性支承架座上进行测量。弹性支承的固有频率应

小于机器主激励频率的四分之一。

6.2安装刚性支承的机器，应安装在与船上相当的刚性支承架座上进行测量。刚性支承架座的基波固

有频率应大于机器的主激励频率。
