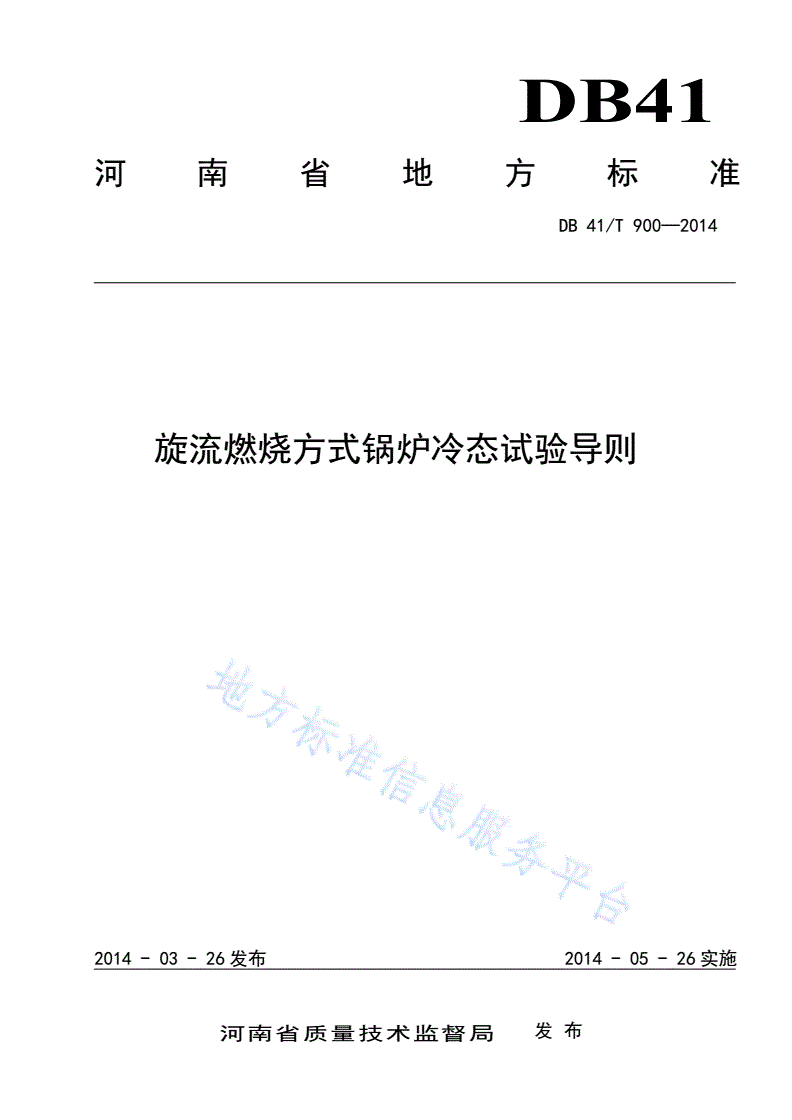

DB41/T 900-2014 旋流燃烧方式锅炉冷态试验导则

DB41

河南省地方标准

DB41/T900—2014

旋流燃烧方式锅炉冷态试验导则

2014-03-26发布2014-05-26实施

河南省质量技术监督局发布

DB41/T900—2014

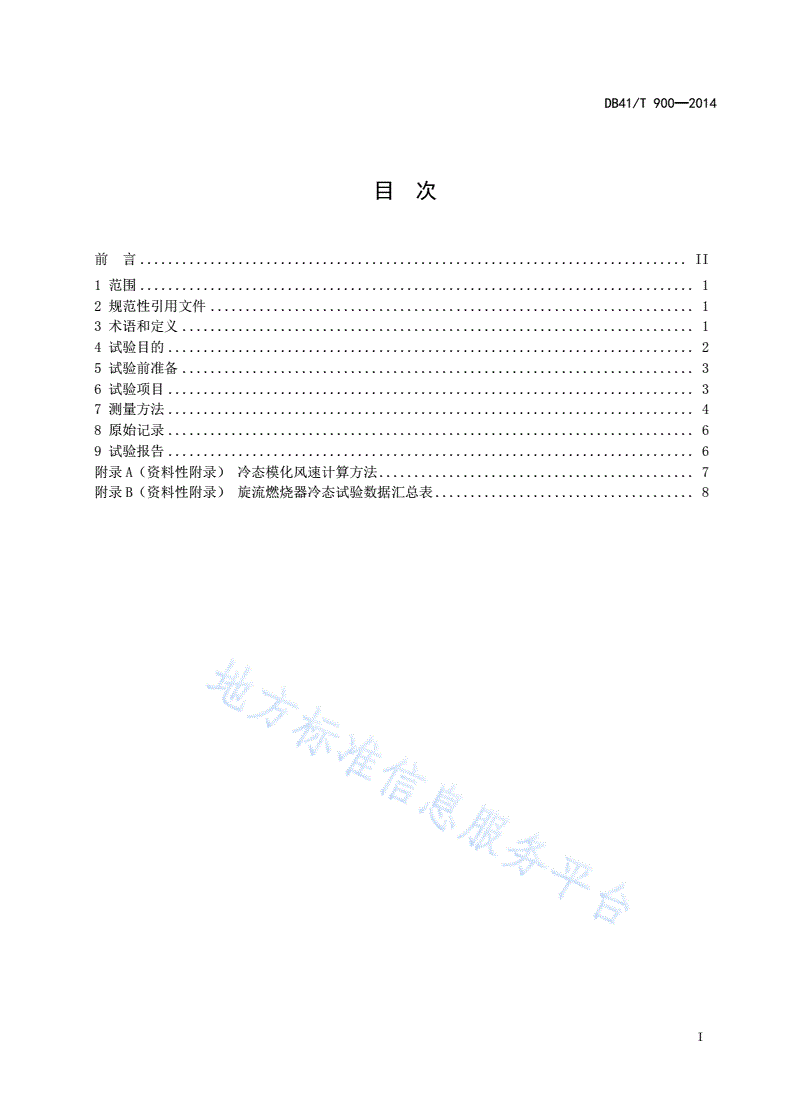

目次

前言..............................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4试验目的...........................................................................2

5试验前准备.........................................................................3

6试验项目...........................................................................3

7测量方法...........................................................................4

8原始记录...........................................................................6

9试验报告...........................................................................6

附录A（资料性附录）冷态模化风速计算方法.............................................7

附录B（资料性附录）旋流燃烧器冷态试验数据汇总表.....................................8

I

DB41/T900—2014

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由河南省质量技术监督局提出。

本标准主要起草单位：河南省锅炉压力容器安全检测研究院、国网河南省电力公司电力科学研究院。

本标准主要起草人：党林贵、王春玉、陈国喜、张步庭、崔晓威、任利明、崔二光。

本标准参加起草人：陈志刚、许明峰、宋广洲、李敏、李明科、程金武、杨长明、安敬学、时英明、

陈东辉、琚海霞、李用书。

II

DB41/T900—2014

旋流燃烧方式锅炉冷态试验导则

1范围

本标准规定了旋流燃烧方式锅炉冷态试验的术语和定义、试验目的、试验前准备工作、试验项目、

测量方法、原始记录、试验报告等内容。

本标准适用于旋流燃烧方式锅炉。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB10184电站锅炉性能试验规程

DL/T467电站磨煤机及制粉系统性能试验

3术语和定义

下列术语和定义适用于本文件。

3.1

旋流燃烧器

利用旋流发生器使煤粉气流或热空气在燃烧器出口发生旋转的燃烧器。旋流燃烧器大多采用同轴圆

形喷口；从旋流燃烧器喷口射出的旋转射流，能形成有利于着火的高温烟气回流区，并使气流强烈混合。

3.2

回流区

在旋流燃烧器出口所形成的与出口气流反方向流动的气流区。回流区分为内回流区和外回流区。在

旋流燃烧器出口气流中心形成的回流区称为内回流区，在气流外围形成的回流区称为外回流区。

3.3

一次风

输送煤粉进入炉膛燃烧的空气。

1

DB41/T900—2014

3.4

二次风

一次风煤粉着火燃烧后期用于促进煤粉燃烧而补入的热空气。大多数旋流燃烧器把二次风分为两部

分，进入燃烧器内环形通道的内二次风和进入燃烧器外环形通道的外二次风。

3.5

燃尽风

炉膛内布置在主燃烧器上部单独送入的热风。燃尽风起降低NOx生成和提高煤粉燃尽率的作用。

3.6

封闭式气流

旋流燃烧器出口无内回流区的旋转射流。封闭式气流旋转强度较弱。

3.7

开放式气流

旋流燃烧器出口有内回流区的旋转射流。开放式气流将高温烟气抽吸到射流根部，使煤粉气流稳定

着火。

3.8

全扩散式气流

旋转燃烧器出口向四周扩散的气流。全扩散式气流在气流旋转强度增大到一定程度、气流外边界压

力低于射流中心压力时形成。

3.9

扩散角

旋流燃烧器出口的环锥形气流外边沿所形成的夹角。

4试验目的

试验目的：

a)检查锅炉烟风系统及其风门挡板工作状态，消除缺陷；

b)进行磨煤机入口风量、二次风量标定，为运行操作人员提供准确的监控数据；

c)调整旋流强度，使气流形态合理，避免热态运行燃烧器区域结渣，减轻水冷壁磨损；

2

DB41/T900—2014

d)掌握燃烧器气流分布情况，了解炉内的空气动力工况。

5试验前准备

5.1燃烧器安装位置、同心度正确
