DL 473-1992 大直径三通锻件技术条件

页码，���

�

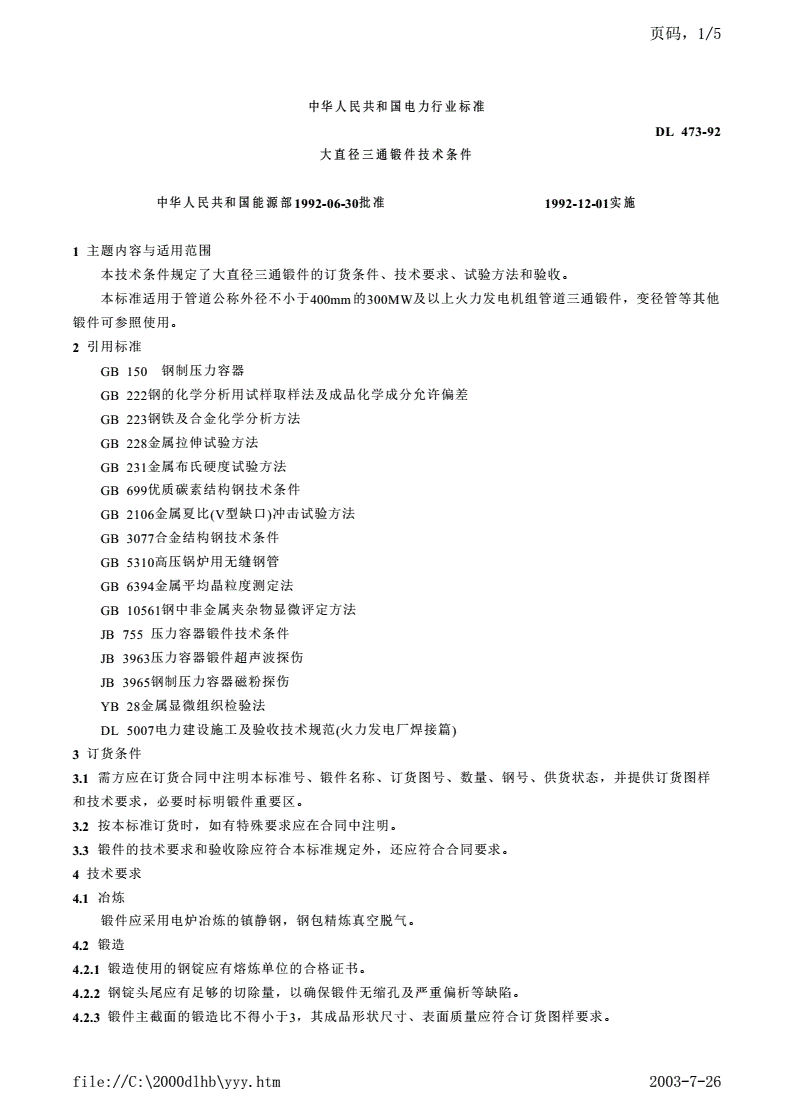

中华人民共和国电力行业标准�

DL�473-92

大直径三通锻件技术条件�

�

中华人民共和国能源部1992-06-30批准������������1992-12-01实施

�

1�主题内容与适用范围�

��本技术条件规定了大直径三通锻件的订货条件、技术要求、试验方法和验收。�

��本标准适用于管道公称外径不小于400mm的300MW及以上火力发电机组管道三通锻件，变径管等其他

锻件可参照使用。�

2�引用标准�

��GB�150�钢制压力容器�

��GB�222钢的化学分析用试样取样法及成品化学成分允许偏差�

��GB�223钢铁及合金化学分析方法�

��GB�228金属拉伸试验方法�

��GB�231金属布氏硬度试验方法�

��GB�699优质碳素结构钢技术条件�

��GB�2106金属夏比(V型缺口)冲击试验方法�

��GB�3077合金结构钢技术条件�

��GB�5310高压锅炉用无缝钢管�

��GB�6394金属平均晶粒度测定法�

��GB�10561钢中非金属夹杂物显微评定方法�

��JB�755�压力容器锻件技术条件�

��JB�3963压力容器锻件超声波探伤�

��JB�3965钢制压力容器磁粉探伤�

��YB�28金属显微组织检验法�

��DL�5007电力建设施工及验收技术规范(火力发电厂焊接篇)�

3�订货条件�

3.1�需方应在订货合同中注明本标准号、锻件名称、订货图号、数量、钢号、供货状态，并提供订货图样

和技术要求，必要时标明锻件重要区。�

3.2�按本标准订货时，如有特殊要求应在合同中注明。�

3.3�锻件的技术要求和验收除应符合本标准规定外，还应符合合同要求。�

4�技术要求�

4.1�冶炼�

��锻件应采用电炉冶炼的镇静钢，钢包精炼真空脱气。�

4.2�锻造�

4.2.1�锻造使用的钢锭应有熔炼单位的合格证书。�

4.2.2�钢锭头尾应有足够的切除量，以确保锻件无缩孔及严重偏析等缺陷。�

4.2.3�锻件主截面的锻造比不得小于3，其成品形状尺寸、表面质量应符合订货图样要求。�

�������������������

页码，���

4.3�热处理�

��锻件应按订货图样开孔后进行热处理，热处理制度见表1。�

表�1�

钢����号热�处�理�制�度

１）

12Cr2Mo1900～960℃正火+720～750℃回火

12Cr1MoV950～980℃油淬或喷雾冷却+720～750℃回火

20号900～930℃正火

���注：1)采用调质处理时，应经需方同意，且回火温度不低于700℃。�

4.4�化学成分�

��锻件12Cr2Mo1、12Cr1MoV、20号钢的化学成分应符合表2规定。�

表�2�

化�学�成�分�(%)

钢��号

CMnSiSPCrMoVCuNi

0.08～0.30～≤≤2.00～0.90～

12Cr2Mol≤0.50—≤0.20≤0.30

0.150.600.0300.0302.50
