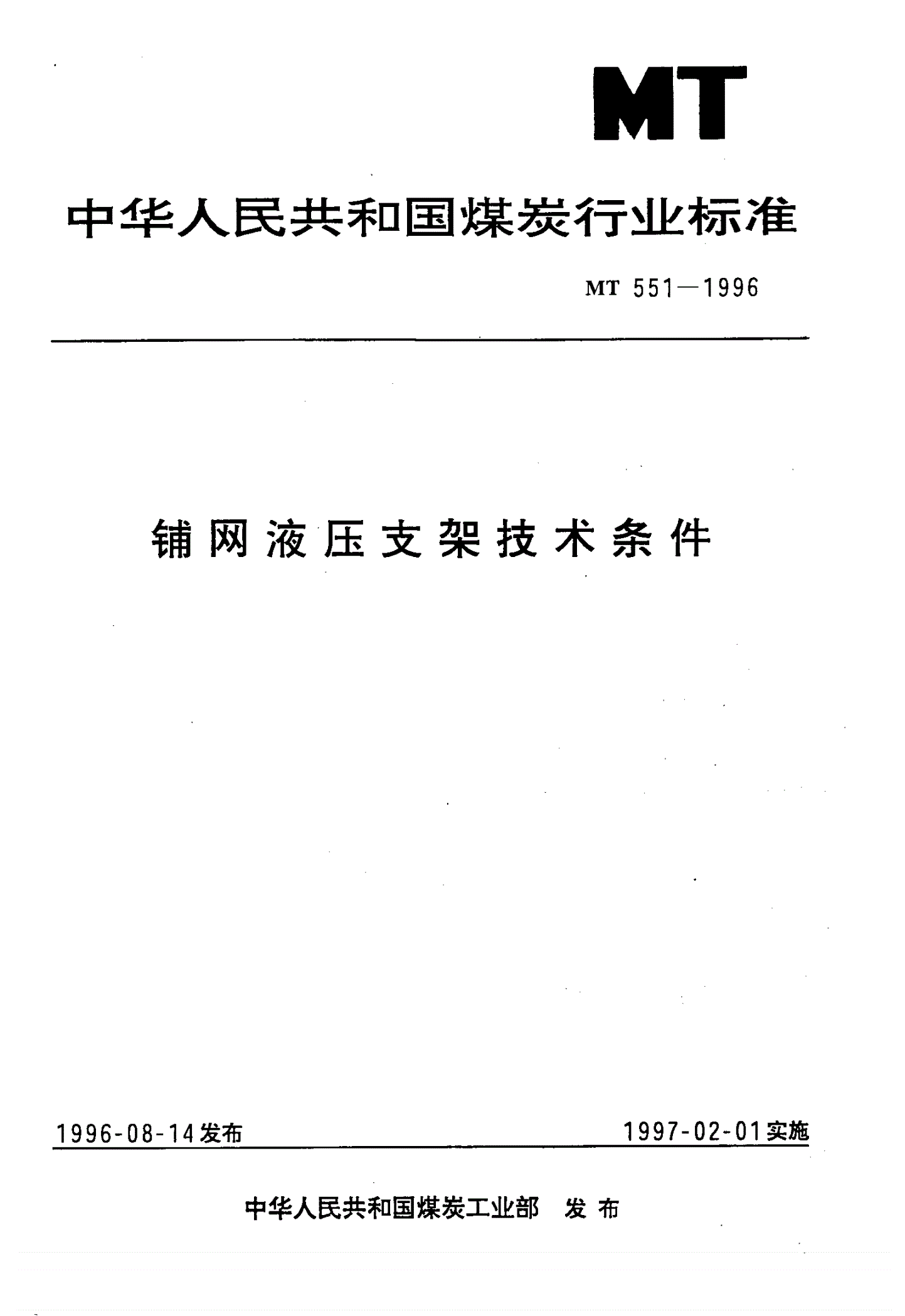

MT 551-1996 铺网液压支架技术条件

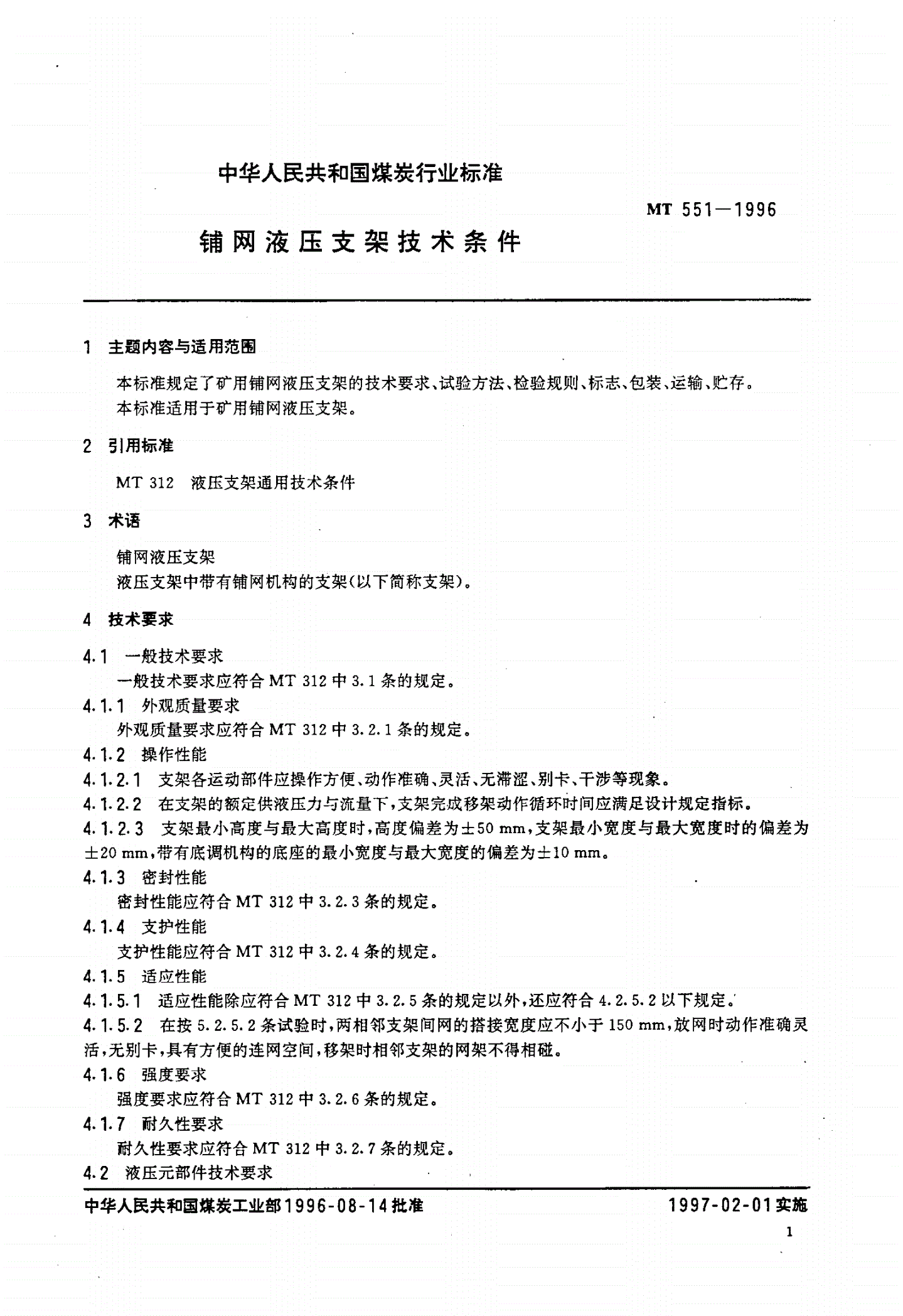

中华人民共和国煤炭行业标准

MT551一1996

铺网液压支架技术条件

1主题内容与适用范围

本标准规定了矿用铺网液压支架的技术要求、试验方法、检验规则、标志、包装、运输、贮存。

本标准适用于矿用铺网液压支架。

2弓I用标准

M下312液压支架通用技术条件

3术语

铺网液压支架

液压支架中带有铺网机构的支架(以下简称支架)。

4技术要求

4.1一般技术要求

一般技术要求应符合MT312中3.1条的规定。

4.1.1外观质量要求

外观质量要求应符合MT312中3.2.1条的规定。

4.1.2操作性能

4.1.2门支架各运动部件应操作方便、动作准确、灵活、无滞涩、别卡、干涉等现象。

4.1.2.2在支架的额定供液压力与流量下，支架完成移架动作循环时间应满足设计规定指标。

4.1.2.3支架最小高度与最大高度时，高度偏差为士50mm，支架最小宽度与最大宽度时的偏差为

士20mm，带有底调机构的底座的最小宽度与最大宽度的偏差为士10mm,

4.1.3密封性能

密封性能应符合MT312中3.2.3条的规定。

4.1.4支护性能

支护性能应符合MT312中3.2.4条的规定。

4.，.5适应性能

4.1.5.1适应性能除应符合MT312中3.2.5条的规定以外，还应符合4.2.5.2以下规定。

4.1.5.2在按5.2.5.2条试验时，两相邻支架间网的搭接宽度应不小于150mm，放网时动作准确灵

活.无别卡，具有方便的连网空间.移架时相邻支架的网架不得相碰。

4.1.6强度要求

强度要求应符合MT312中3.2.6条的规定。

4.1.7耐久性要求

耐久性要求应符合MT312中3.2.7条的规定。

4.2液压元部件技术要求

中华人民共和国煤炭工业部1996一08一14批准1997一02一01实施

MT551一1996

液压元部件技术要求应符合MT312中3.3条的规定

5试验方法

5门试验装置和条件

试验装置和条件应符合MT312中4.1条的规定

5.2整架试验内容

5.2.1外观质量

外观质量应符合MT312中4.2.1条的规定。

5.2.2操作性能试验

5.2.2.1操作换向阀使各运动部件按设计的规定动作各作三次，每次均达到其规定动作的极限位置，

结果应符合4.2.2.1A.2.2.3
