DB15/T 500.2-2020 防雷装置检测技术规范 第2部分：煤化工

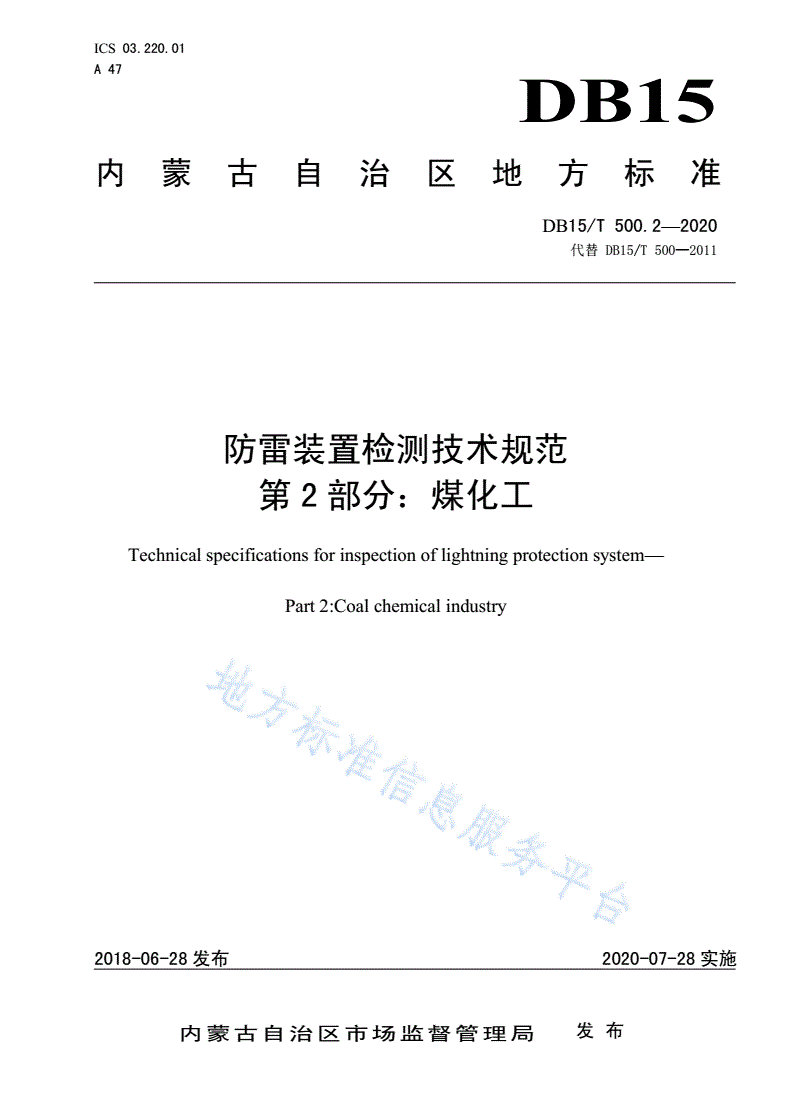

ICS03.220.01

A47

DB15

内蒙古自治区地方标准

DB15/T500.2—2020

代替DB15/T500—2011

防雷装置检测技术规范

第2部分：煤化工

Technicalspecificationsforinspectionoflightningprotectionsystem—

Part2:Coalchemicalindustry

2018-06-28发布2020-07-28实施

内蒙古自治区市场监督管理局发布

DB15/T500.2—2020

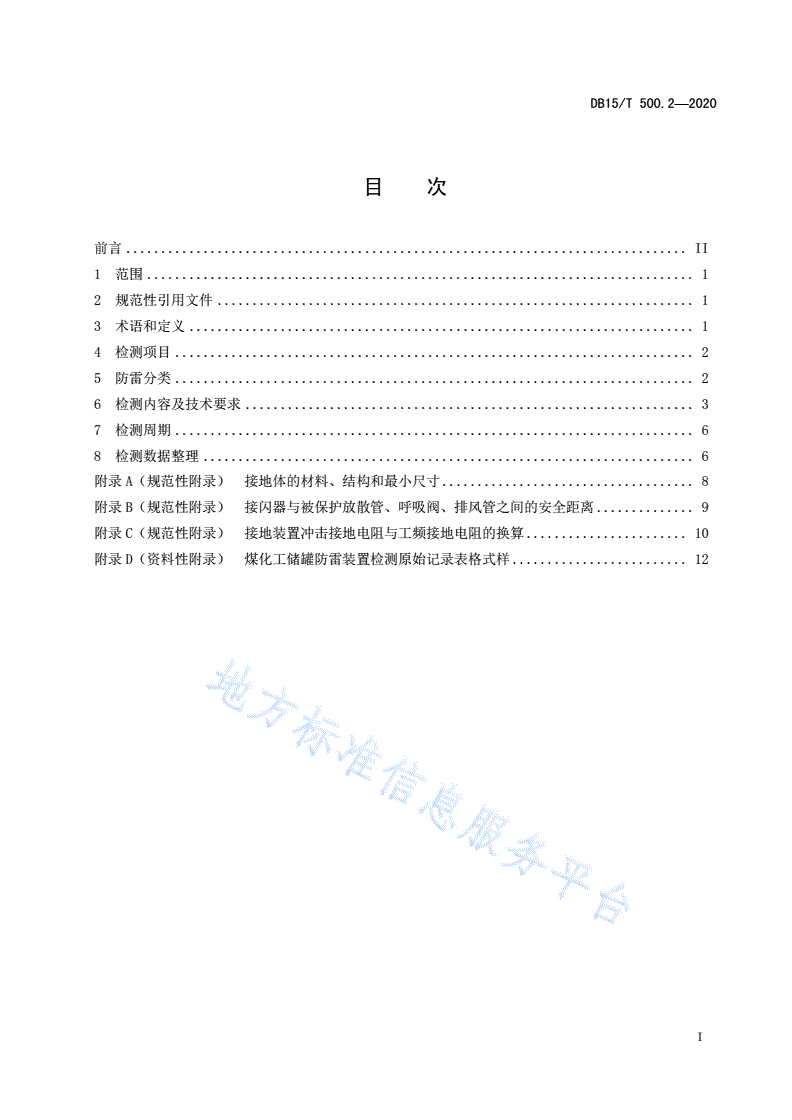

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4检测项目..........................................................................2

5防雷分类..........................................................................2

6检测内容及技术要求................................................................3

7检测周期..........................................................................6

8检测数据整理......................................................................6

附录A（规范性附录）接地体的材料、结构和最小尺寸....................................8

附录B（规范性附录）接闪器与被保护放散管、呼吸阀、排风管之间的安全距离..............9

附录C（规范性附录）接地装置冲击接地电阻与工频接地电阻的换算.......................10

附录D（资料性附录）煤化工储罐防雷装置检测原始记录表格式样.........................12

I

DB15/T500.2—2020

前言

本部分按照GB/T1.1－2009给出的规则起草。

DB15/T500拟分为如下部分：

——第1部分：建筑物电子信息系统；

——第2部分：煤化工；

——第3部分：光伏发电站；

——第4部分：城市轨道交通；

——第5部分：户外电子广告设施；

——第6部分：城镇加油加气站；

……

本部分为DB15/T500的第2部分。

本部分代替DB15/T500－2011《防雷装置检测技术规范》。与DB15/T500－2011的煤化工防雷装

置的检测相比，主要技术变化如下：

——修改了“煤化工防雷装置的检测”的内容（见第6章，见2011版的5.4）；

——增加了附录“接地装置冲击接地电阻与工频接地电阻的换算”、“接闪器与被保护放散管、呼

吸阀、排风管之间的安全距离”、“煤化工储罐防雷装置检测原始记录表”等附录（见附录A、附录B、

附录C、附录D）。

本部分由内蒙古自治区气象局提出并归口。

本部分起草单位：内蒙古自治区雷电预警防护中心、内蒙古锐克雷电防护科技公司。

本部分主要起草人：李庆君、徐燕霞、曹晓蒙、王汉堃、李溪楠、秦兆军、王乐乐、宋昊泽、侯越、

博格、刘旭洋、淡奇峰、东方、刘正源、王曼霏、张国兰。

II

DB15/T500.2—2020

防雷装置检测技术规范

第2部分：煤化工

1范围

本部分规定了煤化工防雷装置的检测项目、防雷分类、检测内容及技术要求、检测周期、检测数据

整理。。

本部分适用于煤化工防雷装置的检测。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T21431-2015建筑物防雷装置检测技术规范

GB/T32937-2016爆炸和火灾危险场所防雷装置检测技术规范

GB50057-2010建筑物防雷设计规范

GB50343-2012建筑物电子信息系统防雷技术规范

QX/T310-2015煤化工装置防雷设计规范

3术语和定义

GB50343-2012、GB/T21714.2-2015/IEC62305-2:2010、GB/T32937-2016、QX/T310-2015界定

的以及下列术语和定义适用于本文件。

3.1

等电位连接equipotentialbonding

直接用连接导体或通过浪涌保护器将分离的金属部件、外来导电物、电力线路、通信线路及其他电

缆连接起来以减小雷电流在它们之间产生电位差的措施。

[GB50343-2012，定义2.0.12]

3.2

电磁屏蔽electromagneticshielding

用导电材料减少交变电磁场向指定区域穿透的措施。

[GB50343-2012，定义2.0.15]

1

DB15/T500.2—2020

3.3

爆炸和火灾危险场所explosiveandfirhazardousplace

凡用于生产、加工、储存和运输爆炸品、压缩气体、液化气体、易燃液体和易燃固体等物质的场所。

[GB/T32937-2016，定义3.1]

3.4

煤化工装置coalchemicalplant

以煤为主要原料、经加工使煤转化为气体、液体和固体燃料以及化学品的生产设施。

[QX/T310-2015，定义3.1]

3.5

工艺装置区processinstallationarea

生产工艺的设备集中组装所在的区域。这个区域可能是建筑物，也可能是构筑物。

3.6

公用工程设施utilityfacility

为生产装置和辅助生产设施提供水、汽、电、气、冷冻水等资源的设施。

注：净水场、循环水场、变配电站等。

3.7

辅助生产设施auxiliaryfacility

配合工艺装置完成其生产过程所需的设施。

注：办公楼、生活楼等。

4检测项目

检测项目如下：

a)建筑物的防雷分类；

b)接闪器；

c)引下线；

d)接地装置；

e)等电位连接；

f)浪涌保护器。

5防雷分类

5.1生产工艺装置区、油气装卸区等爆炸和火灾危险场所防雷等级应按照GB/T32937－2016中4.1

的规定进行划分。公用工程区、煤储运设施区、办公和生活辅助区建（构）筑物的防雷等级应按照

GB50057-2010中第3章的规定划分。

2

DB15/T500.2—2020

5.2生产工艺装置区的制氢站宜划为第一类防雷建筑物，生产工艺装置区内除制氢站的其它场所、油

气装卸站等宜划为第二类防雷建筑物。

5.3公用工程区、煤储运设施区、办公和生活辅助区建（构）筑物宜划为第三类防雷建筑物。

6检测内容及技术要求

6.1生产工艺装置区

6.1.1建（构）筑物的接闪器、引下线、等电位连接、电磁屏蔽、电涌保护器、接地装

置应按照GB/T32937－2016中6.1、6.2、6.3、6.4、6.5、6.6的规定进行检测。

6.1.2测量以下部位的等电位连接情况：

a)采用金属框架支撑的炉体，测量金属框架与接地装置的等电位连接；

b)采用混凝土框架支撑的炉体，测量框架结构内的钢筋与接地装置的等电位连接；

c)对于金属塔体，测量塔体的厚度以及塔体与接地装置的等电位连接；

d)对于混凝土框架的塔体，测量每层平台金属栏杆之间的等电位连接以及栏杆与接地装置的等电

位连接；

e)塔体上的各种设备的金属构件与塔体的等电位连接，并进一步测量其与接地装置的等电位连

接；

f)检查平行敷设的管道、构架和电缆金属外皮等长金属物之间的平行净距小于100mm时采用金

属线的跨接情况，且跨接点的间距不应大于30m，交叉净距小于100mm时，其交叉处的跨接

情况；

g)可燃粉尘的袋式集尘设备，织入袋体的金属丝与接地装置的等电位连接；

h)其它固定设备的金属外壳与接地装置的等电位连接。

6.1.3等电位连接过渡电阻不应大于0.03Ω。

6.1.4检查炉体、塔体、其它固定设备的金属外壳的接地点数量、两接地点的间距，接

地线不应有严重锈蚀现象，接地线的材料、规格应符合附录A表A.1的规定。

6.1.5测量长金属物的弯头、阀门、法兰盘等连接处的过渡电阻，当过渡电阻大于0.03

Ω时，检查是否用金属线跨接。

6.1.6检测距离建筑物100m内的管道的接地点的间距不应大于25m。

6.1.7检测接闪器与被保护的排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风

管之间的安全距离应符合附录B的规定。

6.1.8检查其它非金属固定设备是否处于接闪器的保护范围之内。

6.2储罐

6.2.1了解储罐的用途、壁厚、安装形式及防腐措施，检测接地点数量，接地点的弧形

间距不宜大于30m，接地线的材料规格应符合附录A表A.1的规定，并作详细记录。

6.2.2当金属储罐的壁厚小于4mm时，检查有无接闪器的保护，并计算接闪器的保护

范围。当金属储罐壁厚大于4mm时，可利用本体作接闪器。

3

DB15/T500.2—2020

6.2.3查金属储罐内各金属构件（放散孔、呼吸阀、升降器、仪表管道、金属浮体等）

与罐体的等电位连接，其连接过渡电阻不应大于0.03Ω。

6.2.4检查浮顶罐的浮船、罐壁、活动走梯等活动的金属构件与罐壁的等电位连接，其

连接过渡电阻不应大于0.03Ω，连接线应采用截面不小于50mm2铜芯软绞线，连接点不少

于两处。

6.2.5检查非金属储罐是否处于接闪器的保护范围内。

6.2.6检测储罐区人体静电释放器的静电接地电阻值，专设静电接地装置其工频接地电

阻不应大于100Ω。

6.3火炬

6.3.1检测火炬塔架与接地装置的连接点数量及两接地点的间距，接地点的弧形间距不

宜大于30m。

6.3.2火炬的接地线不应有严重锈蚀现象，检测接地线的材料、规格应符合附录A表A.1
