DB37/T 4015-2020 病死畜禽无害化收运车 通用技术规范

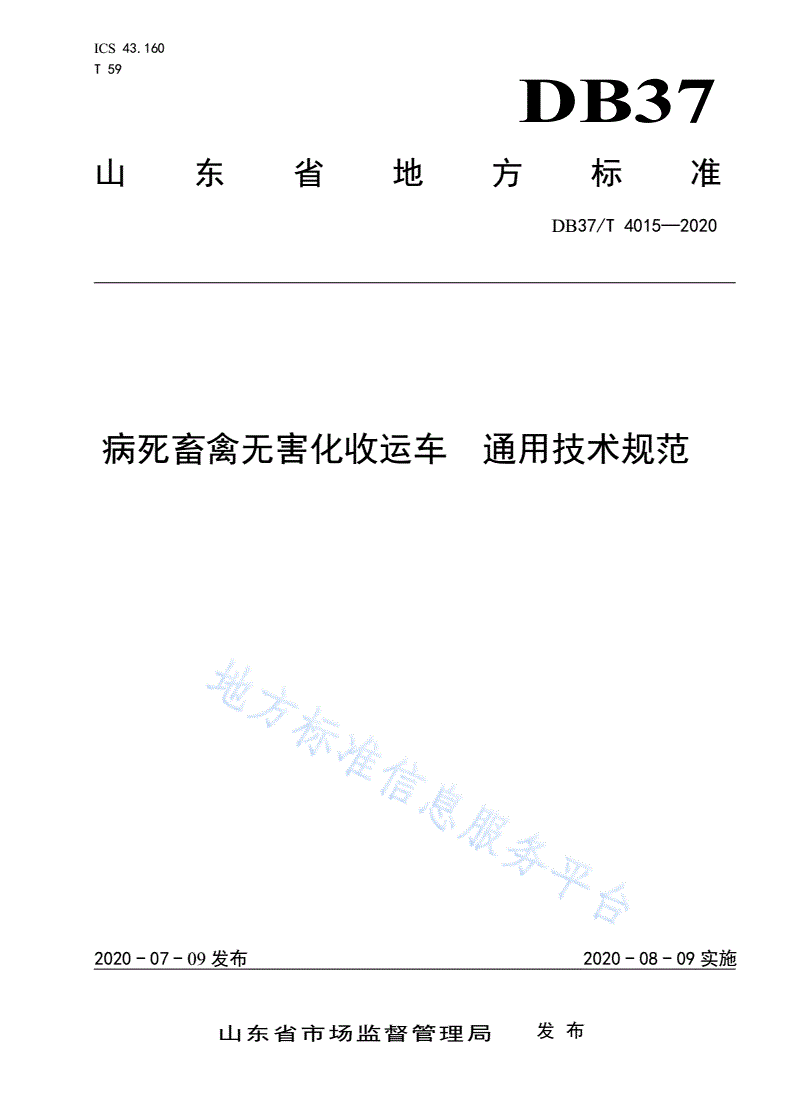

ICS43.160

T59

DB37

山东省地方标准

DB37/T4015—2020

病死畜禽无害化收运车通用技术规范

2020-07-09发布2020-08-09实施

山东省市场监督管理局发布

DB37/T4015—2020

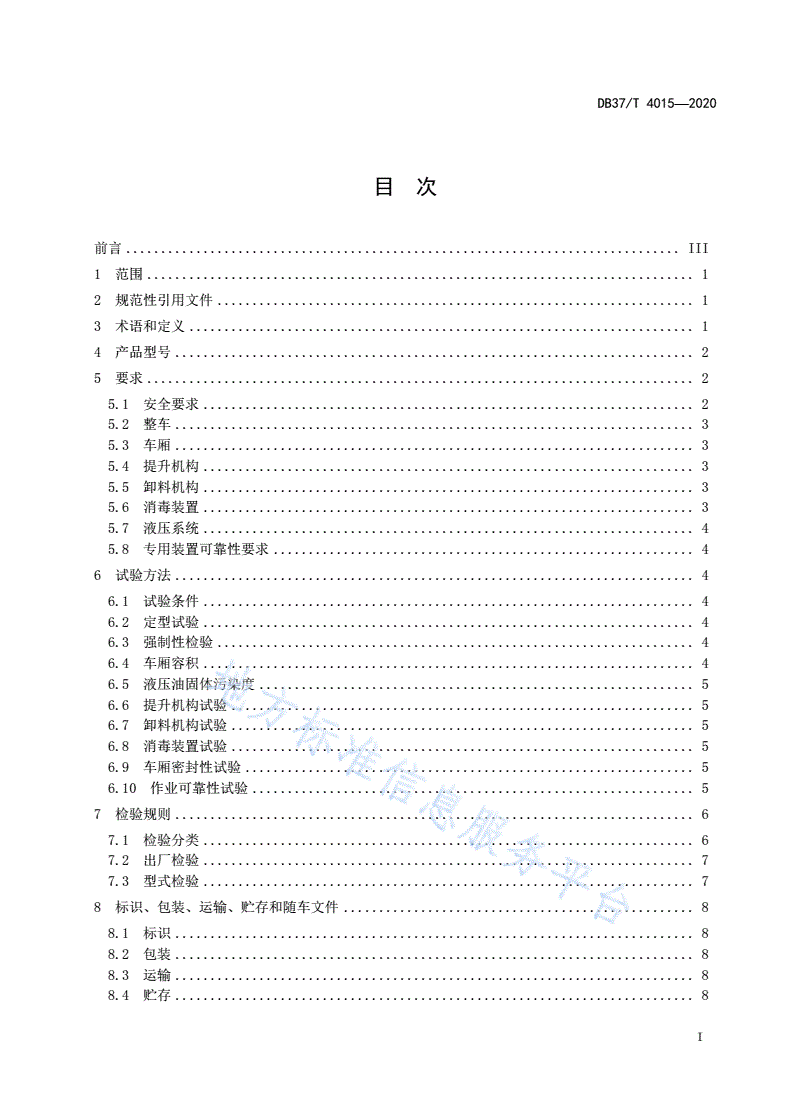

目次

前言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4产品型号..........................................................................2

5要求..............................................................................2

5.1安全要求......................................................................2

5.2整车..........................................................................3

5.3车厢..........................................................................3

5.4提升机构......................................................................3

5.5卸料机构......................................................................3

5.6消毒装置......................................................................3

5.7液压系统......................................................................4

5.8专用装置可靠性要求............................................................4

6试验方法..........................................................................4

6.1试验条件......................................................................4

6.2定型试验......................................................................4

6.3强制性检验....................................................................4

6.4车厢容积......................................................................4

6.5液压油固体污染度..............................................................5

6.6提升机构试验..................................................................5

6.7卸料机构试验..................................................................5

6.8消毒装置试验..................................................................5

6.9车厢密封性试验................................................................5

6.10作业可靠性试验...............................................................5

7检验规则..........................................................................6

7.1检验分类......................................................................6

7.2出厂检验......................................................................7

7.3型式检验......................................................................7

8标识、包装、运输、贮存和随车文件..................................................8

8.1标识..........................................................................8

8.2包装..........................................................................8

8.3运输..........................................................................8

8.4贮存..........................................................................8

I

DB37/T4015—2020

8.5说明书.........................................................................8

8.6随车文件.......................................................................8

附录A（资料性附录）专用装置试验记录表..............................................9

附录B（规范性附录）故障分类和统计.................................................12

II

DB37/T4015—2020

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由山东省农业农村厅提出并组织实施。

本标准由山东省农业标准化技术委员会农业机械分技术委员会归口。

本标准起草单位：山东五征集团有限公司、山东省农业机械科学研究院、山东五征环保科技股份有

限公司、山东省标准化研究院、盐城市农业机械试验鉴定站。

本标准主要起草人：牟江涛、王永建、陈志坚、王学军、栗慧卿、陈龙慧、张加伟、张同金、孙金

东、王玉刚、许兆辉、庄乾旭、孙艳艳、相吉利、朱春城。

III

DB37/T4015—2020

病死畜禽无害化收运车通用技术规范

1范围

本标准规定了病死畜禽无害化收运车的术语和定义、要求、试验方法、检验规则、判定规则、标识、

使用说明书、随车文件、运输、贮存。

本标准适用于采用定型汽车底盘改装的病死畜禽无害化收运车（以下简称“收运车”），包括自卸

举升卸料式和推板卸料式。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB1495汽车加速行驶车外噪声限值及测量方法

GB1589汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值

GB/T3766液压传动系统及其元件的通用规则和安全要求

GB3847柴油车污染物排放限值及测量方法（自由加速法及加载减速法）

GB4785汽车及挂车外部照明和光信号装置的安装规定

GB7258机动车运行安全技术条件

GB/T9969工业产品使用说明书总则

GB11567汽车及挂车侧面和后下部防护要求

GB/T12534汽车道路试验方法通则

GB12676商用车辆和挂车制动系统技术要求及试验方法

GB/T18411机动车产品标牌

JB/T5943工程机械焊接件通用技术条件

JB/T7316谷物联合收割机液压系统试验方法

QC/T252专用汽车定型试验规程

QC/T484汽车油漆涂层

QC/T29105.2专用汽车液压系统液压油固体污染度测试方法装置及装置的清洗

QC/T29105.3专用汽车液压系统液压油固体颗粒污染度测试方法取样

QC/T29105.4专用汽车液压系统液压油固体污染度测试方法显微镜颗粒记数法

3术语和定义

下列术语和定义适用于本文件。

3.1

病死畜禽无害化收运车

用于病死畜禽收运的装备，具有定型汽车底盘、封闭式车厢、提升机构、消毒设备等。

1

DB37/T4015—2020

3.2

倾翻角

车厢卸料时，车厢底面与收运车车架上平面间的夹角。

3.3

卸料角

倾翻角的最大值。

3.4

提升托盘（简称“托盘”）

提升机构中用以集装畜禽尸体的装置。

3.5

装料角

装料时，托盘托面与收运车车架上平面间的最大夹角。

4产品型号

收运车型号由企业名称代号、车辆类别代号、主参数代号、产品序号、专用汽车分类代号组成，必

要时附加企业自定义代号，见图1。

图1产品型号

5要求

5.1安全要求

5.1.1总质量和满载轴荷应不大于原定型汽车底盘相应满载参数允许值，整车外廓尺寸、轴荷及质量

限制应符合GB1589的规定。

5.1.2自卸举升卸料式收运车车厢下部应设置安全装置，防止车厢误下落；应有报警装置，举升时有

报警提醒。

5.1.3照明及信号装置应符合GB4785的规定。

5.1.4侧面和后下部防护要求应符合GB11567的规定。

5.1.5制动性能应符合GB12676的规定。

5.1.6噪声应符合GB1495的规定。

2

DB37/T4015—2020

5.1.7其它安全性应符合GB7258的规定。

5.2整车

5.2.1污染物排放应符合GB3847的规定。

5.2.2焊接质量应符合JB/T5943的规定，焊缝应均匀、平直，无漏焊、裂纹、夹渣、气孔、咬边、

飞溅和焊穿等缺陷。铸件表面无毛边、包砂现象。

5.2.3厢体内壁应有耐腐蚀的防腐处理层。外露黑色金属表面应作防锈处理。油漆涂层应符合QC/T484

的规定。

5.2.4不应有漏油、漏水和漏气现象，各连接件、紧固件应连接可靠，不应松脱，各工作机构应动作

平稳、灵活、可靠，不应有干涉、卡滞及冲撞现象。

5.2.5电气、气路系统的管线布置应合理、整齐、有序、夹持牢固，不应与运动部件发生摩擦和干涉。

5.2.6应具备可靠的密封性，不应有污液外漏现象。

5.3车厢

5.3.1车厢结构应为封闭式车厢，上端应设有装料口和装料口盖，后端应设有门，装料口和门应设置

密封装置。车厢后门应有锁止机构。

5.3.2车厢外表面应光滑平整，无明显的凹陷。

5.3.3车厢的强度和刚度应满足作业过程中不发生永久变形。

5.3.4车厢与车架的连接应牢固可靠，在行驶过程中，车厢与车架之间不应发生相对运动。

5.3.5容积大于等于8m3的收运车，其装料口尺寸应不小于1500mm（长）×1000mm（宽）；容积大

于等于4m3且小于8m3的收运车，其装料口尺寸应不小于1200mm（长）×750mm（宽）。

5.4提升机构

5.4.1提升机构应牢固可靠，运行平稳，装料角应不小于30°。提升机构的托盘装置应能根据使用情

况打开和关闭，且打开和关闭时应锁止可靠。

5.4.2提升机构应设有锁紧装置，防止提升机构承载平台自动下落或自动打开。

5.4.3提升机构单个工作循环时间应不大于30s。

5.4.4提升机构应能在任意工作位置上停留。在提升200kg重物过程的中间位置上停留5min，其托

盘相对车架上平面的距离变化量应不大于10mm。

5.4.5提升机构提升能力符合说明书要求。

5.5卸料机构

5.5.1自卸举升卸料式收运车：

——卸料机构应能保证将车厢内的尸体卸净。倾翻卸料的卸料角应不小于35°；

——卸料机构每个工作循环时间应不大于60s；

——卸料机构在满载工况下，在倾翻角为20°～25°时停留5min，其角度变化量应不大于2.5°。

5.5.2推板卸料式收运车：其推板装置应至少有3面与箱体内壁软接触密封。推板装置作业过程应无

卡滞、保证畜禽尸体完全推出，卸料时间应不大于60s。

5.6消毒装置

5.6.1消毒装置应设置独立的开关。

5.6.2消毒装置的喷嘴数量应不少于3个，提升机构设置不少于1个喷嘴，车厢内部设置不少于2个

喷嘴，应能实现消毒全覆盖。

3

DB37/T4015—2020

5.6.3液泵流量应不小于4L/min。

5.6.4药箱容积应不小于25L。

5.6.5收运车应配备废液收集装置。

5.7液压系统

5.7.1液压系统应符合GB/
