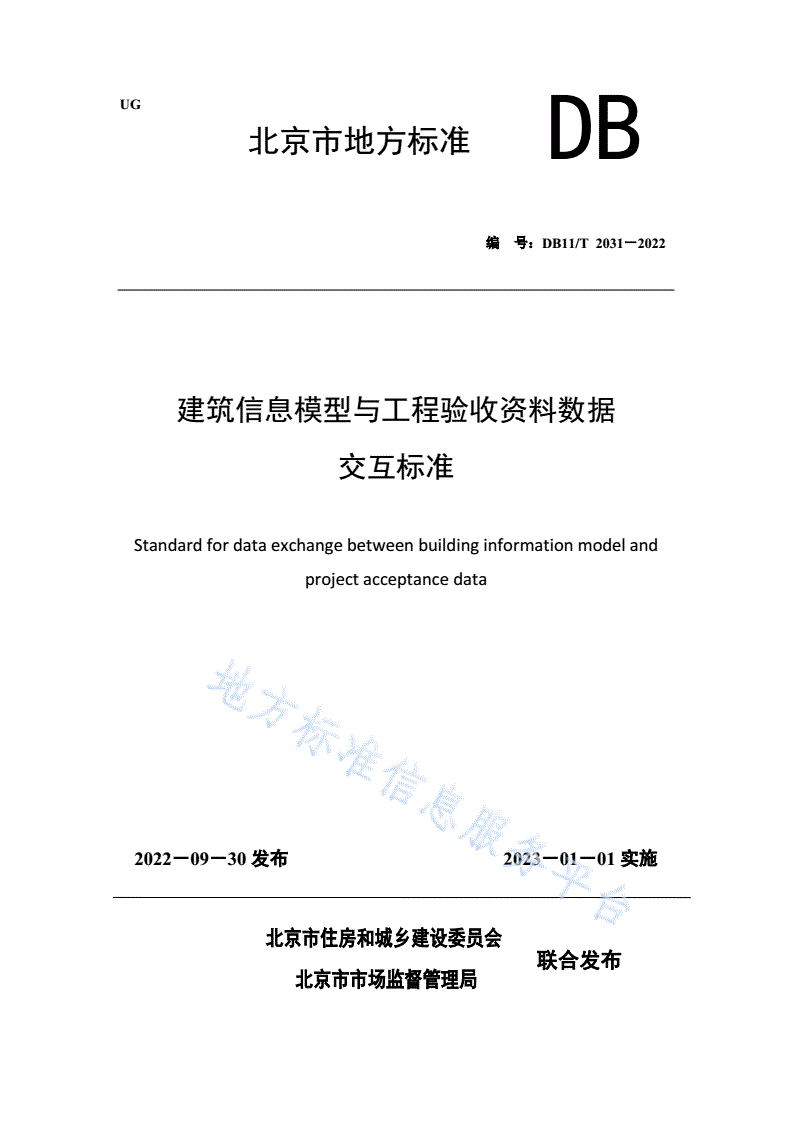

DB11/T 2031-2022 建筑信息模型与工程验收资料数据交互标准

UG

北京市地方标准DB

编号：DB11/T2031－2022

建筑信息模型与工程验收资料数据

交互标准

Standardfordataexchangebetweenbuildinginformationmodeland

projectacceptancedata

2022－09－30发布2023－01－01实施

北京市住房和城乡建设委员会

联合发布

北京市市场监督管理局

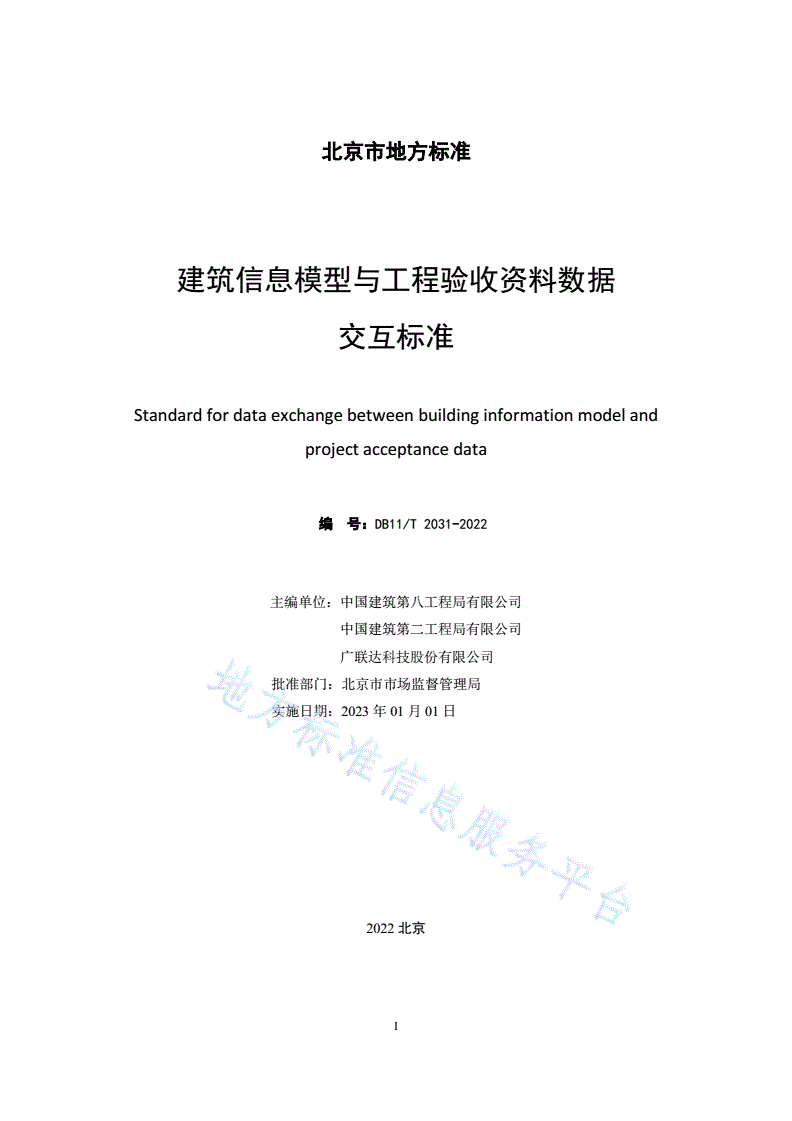

北京市地方标准

建筑信息模型与工程验收资料数据

交互标准

Standardfordataexchangebetweenbuildinginformationmodeland

projectacceptancedata

编号：DB11/T2031-2022

主编单位：中国建筑第八工程局有限公司

中国建筑第二工程局有限公司

广联达科技股份有限公司

批准部门：北京市市场监督管理局

实施日期：2023年01月01日

2022北京

1

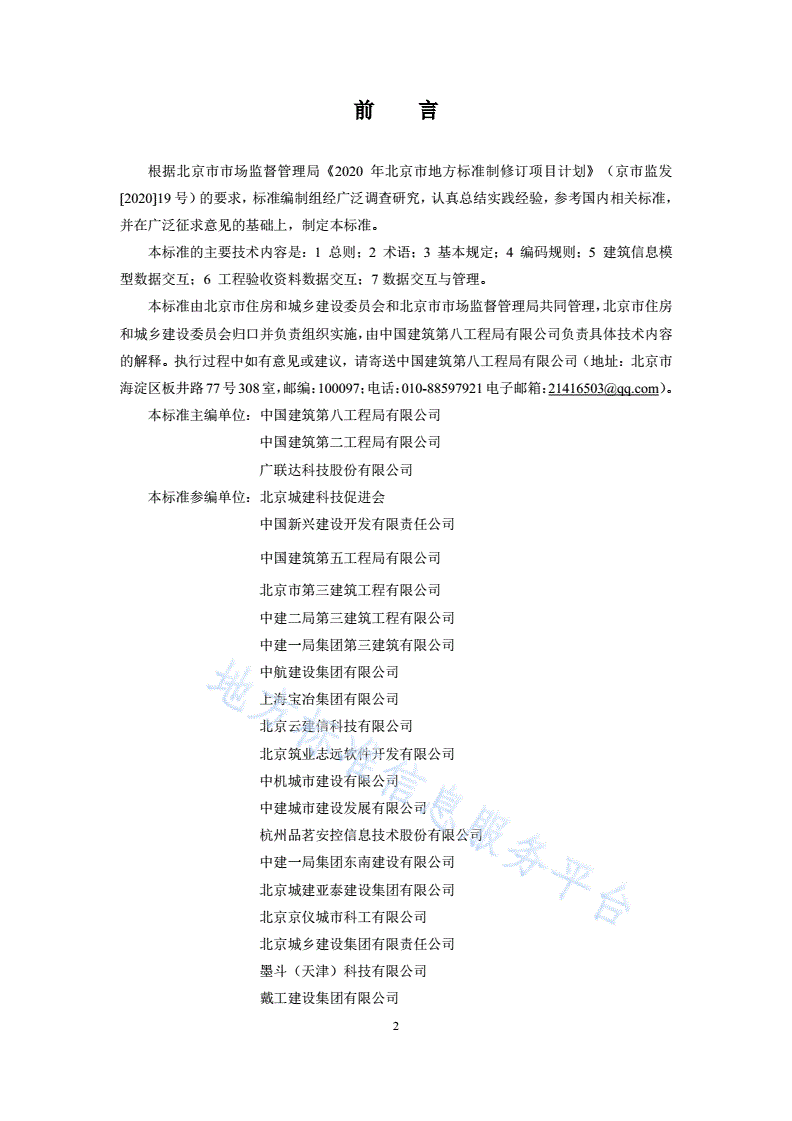

前言

根据北京市市场监督管理局《2020年北京市地方标准制修订项目计划》（京市监发

[2020]19号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考国内相关标准，

并在广泛征求意见的基础上，制定本标准。

本标准的主要技术内容是：1总则；2术语；3基本规定；4编码规则；5建筑信息模

型数据交互；6工程验收资料数据交互；7数据交互与管理。

本标准由北京市住房和城乡建设委员会和北京市市场监督管理局共同管理，北京市住房

和城乡建设委员会归口并负责组织实施，由中国建筑第八工程局有限公司负责具体技术内容

的解释。执行过程中如有意见或建议，请寄送中国建筑第八工程局有限公司（地址：北京市

海淀区板井路77号308室，邮编：100097；电话：010-88597921电子邮箱：21416503@）。

本标准主编单位：中国建筑第八工程局有限公司

中国建筑第二工程局有限公司

广联达科技股份有限公司

本标准参编单位：北京城建科技促进会

中国新兴建设开发有限责任公司

中国建筑第五工程局有限公司

北京市第三建筑工程有限公司

中建二局第三建筑工程有限公司

中建一局集团第三建筑有限公司

中航建设集团有限公司

上海宝冶集团有限公司

北京云建信科技有限公司

北京筑业志远软件开发有限公司

中机城市建设有限公司

中建城市建设发展有限公司

杭州品茗安控信息技术股份有限公司

中建一局集团东南建设有限公司

北京城建亚泰建设集团有限公司

北京京仪城市科工有限公司

北京城乡建设集团有限责任公司

墨斗（天津）科技有限公司

戴工建设集团有限公司

2

本标准主要起草人员：杨香福吴滨江长文鲁丽萍慎旭双张静涛姜月菊

张志威张德萍戴金娥王萌百世健徐超刘相涛

侯博刘云霁商丽梅黄锰钢袁慧沈志芳解江涛

刘小陈硕晖齐翰皮佳亮付培江李晓文马烨霖

刘晓龙范华鑫裴海清吕鹏郭文军李昕杨万文实

曹举胜马杰方海存宋昂万仁威刘春江段惠玲

拱悦然李学祥蔡晓鹏王志红骆子山戴辉张雨

周冀伟白宇张世伟杨莅宇

本标准主要审查人员：王静袁梅刘春才陈华周张碧锟赵静杨震卿

3

目次

1总则......................................................................................................................................1

2术语......................................................................................................................................2

3基本规定......................................................................................................................................3

4编码规则......................................................................................................................................4

4.1一般规定..........................................................................................................................4

4.2数字编码规则..................................................................................................................4

4.3文本编码规则..................................................................................................................5

5建筑信息模型数据交互..............................................................................................................6

6工程验收资料数据交互..............................................................................................................7

7数据交互与管理..........................................................................................................................9

本标准用词说明............................................................................................................................22

引用标准名录................................................................................................................................23

条文说明........................................................................................................................................24

4

Contents

1Generalprovisions.........................................................................................................................1

2Terms.............................................................................................................................................2

3Basicrequirements.........................................................................................................................3

4Codingrules...................................................................................................................................4

4.1Generalprovisions..............................................................................................................4

4.2Digitalcodingrules.............................................................................................................4

4.3Textcodingrules.................................................................................................................5

5ModelAssociationrequirements....................................................................................................6

6Projectacceptancedataassociationrequirements.........................................................................7

7Datainteractionandmanagement..................................................................................................9

Explanationofwordinginthisstandard.........................................................................................22

Listofquotedstandards..................................................................................................................23

Addition:Explanationofprovision...............................................................................................24

5

1总则

1.0.1为推进北京市建筑信息模型应用和工程验收资料数字化管理与交付，提升建筑业数字

化管理水平，规范建筑信息模型、工程验收资料的编码规则，实现建筑信息模型与工程验收

资料的数据关联与交互，推动北京市工程竣工验收数字化、网络化、智能化发展，制定本标

准。

1.0.2本标准适用于北京市行政区域内新建、改建、扩建的建筑工程的建筑信息模型与工程

验收资料间的数据关联与交互。

1.0.3建筑信息模型与工程验收资料的数据关联与交互除应符合本标准外，尚应符合国家及

北京市现行有关标准规定。

1

2术语

2.0.1工程资料电子文件constructiondocuments

在工程建设过程中形成的，可依靠计算机等数字设备阅读、处理，并可在通信网络上传

送的数字格式的信息记录。本标准中特指通过建筑工程资料软件编制形成的工程资料电子文

件。

2.0.2XML标记语言extensiblemarkuplanguage

一种可扩展的标记语言，是一种应用程序之间数据交换的开放式机制，可以用来标记数

据、定义数据类型，适合网络传输，提供统一的方法来描述和交换独立于应用程序或供应商

的结构化数据。

2.0.3XML元素xmlelement

用一组属性描述定义、标识、表示和允许值的数据单元，是XML数据的基本单位。

2.0.4XML文件结构xmlschema

用于描述和规范XML文件逻辑结构的一种格式，定义了XML文件中出现的元素、属性、

顺序、数据类型、默认值、约束条件等。

2

3基本规定

3.0.1工程建设单位应组织工程参建各方做好建筑信息模型的创建与编码、工程验收资料的

编制与编码、建筑信息模型与工程验收资料的关联与审核等的实施策划。

3.0.2建筑信息模型与工程验收资料的创建、关联与交互应符合国家和北京市工程竣工验

收、交付及资料归档要求。

3.0.3建筑信息模型、工程验收资料的编码应采用统一的编码体系，数字编码与文本编码不

应同时在同一工程中应用。

3.0.4建筑信息模型创建过程中应对工程单体、楼层与构件进行统一编码描述，且在数据交

互过程中具有唯一性。

3.0.5工程验收资料应真实反映工程建设过程和工程质量的实际情况，应与工程进度同步形

成，并与建筑信息模型进行关联。

3.0.6建筑信息模型中关联的工程验收资料应满足工程验收各个阶段、各项任务和各相关方

之间进行数据交互和应用的要求。

3.0.7建筑信息模型中关联的工程验收资料应满足分项工程验收、分部工程验收、单位工程

验收等三个阶段的要求。

3.0.8建筑信息模型中关联的工程验收资料应齐全、完整、有效。

3.0.9建筑信息模型的创建与编码、工程验收资料的编制与编码、建筑信息模型与工程验收

资料关联过程中选用的软件及工程建设信息化管理平台功能应满足国家现行标准《建筑信息

模型施工应用标准》GB/T51235中的模型创建要求，《建筑工程施工质量验收统一标准》

GB50300与《建筑工程资料管理规程》DB11/T695中的工程验收资料编制要求，《建筑信

息模型应用统一标准》GB/T51212中的数据关联与识别交互的格式、存储要求等。

3

4编码规则

4.1一般规定

4.1.1建筑信息模型与工程验收资料的编码包含数字编码和文本编码两种形式。工程建设相

关方应根据实际情况选择适合的单一编码形式。

4.1.2建筑信息模型与工程验收资料编码中工程类型名称应符合现行国家标准《建筑信息模

型分类和编码标准》GB/T51269、《信息分类和编码的基本原则和方法》GB/T7027的规定，

分部工程、子分部工程、分项工程的分类应符合现行国家标准《建筑工程施工质量验收统一

标准》GB50300的规定。

4.1.3建筑信息模型与工程验收资料的编码应由工程类型编码、分部分项编码、位置信息编

码、实体信息编码四部分组成。

4.2数字编码规则

4.2.1建筑信息模型与工程验收资料的工程类型、分部工程、子分部工程与分项工程的数字

编码应符合现行国家标准《建筑信息模型分类和编码标准》GB/T51269要求。

4.2.2工程类型的数字编码宜由1位大写字母+6位数字组合表示。

4.2.3分部工程、子分部工程、分项工程的数字编码宜由8位数字组成。

4.2.4位置信息的数字编码应包括楼层信息编码、标高信息编码、平面位置编码，编码格式

应符合图4.2.4位置信息数字编码格式的规定，并应符合下列规定：

1楼层信息数字编码宜由4位数字组成。第1位用于区分地下（1）和地上（2）；第2

至4位按设计楼层信息从001开始编制；

2标高信息数字编码宜由8位数字组成。第1位用于区分地下（1）和地上（2）；第2

至8位按设计标高编制；

3平面位置数字编码宜由4组数字组成。

第1组第2组第3组第4组

↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑

附主主主附主主主附主主主附主主主

4

轴轴轴轴轴轴轴轴轴轴轴轴轴轴轴轴

编线线线编线线线编线线线编线线线

号号号号

图4.2.4位置信息数字编码格式

注：1第1组为4位数字，代表工程部位的横向起始位置；

2第2组为4位数字，代表验收部位的横向终止位置；

3第3组为4位数字与大写字母组合，代表验收部位的纵向起始位置；

4第4组为4位数字与大写字母组合，代表验收部位的纵向终止位置。

4.2.5实体信息数字编码应包括构件类别（名称）编码、构件尺寸编码、构件强度编码等，

应符合现行国家标准《建筑信息模型分类和编码标准》GB/T51269的规定。

4.3文本编码规则

4.3.1建筑信息模型与工程验收资料的工程类型的文本编码宜由1位大写字母表示，也可由

专业名称文本表示，应符合现行国家标准《建筑信息模型分类和编码标准》GB/T51269、《建

筑工程施工质量验收统一标准》GB50300的规定。

4.3.2分部工程、子分部工程与分项工程的文本编码名称均应符合现行国家标准《建筑信息

模型分类和编码标准》GB/T51269、《建筑工程施工质量验收统一标准》GB50300的规定。

4.3.3楼层信息、标高信息、平面位置等位置信息的文本编码应采用文本描述的形式表达。

4.3.4楼层信息的文本编码应包括楼层信息、地上地下位置信息组成，并应符合下列规定：

1标高信息的文本编码信息应包括设计标高信息等；

2平面位置的文本编码信息应包括工程部位的横向起始位置轴线、横向终止位置轴线、

纵向起始位置轴线、纵向终止位置轴线组成。

5

5建筑信息模型数据交互

5.0.1建筑信息模型中的工程名称、单位工程名称均应采用施工许可证中的项目名称、单位

工程名称，应与建筑工程资料中信息保持一致。

5.0.2建筑信息模型创建及工程验收资料编制过程中部位编码应保证正确性、一致性。

5.0.3建筑信息模型楼层、位置、构件等信息应按本标准第4章相关要求进行编码。

5.0.4建筑信息模型与工程验收资料关联应满足模型与资料的双向查询、调阅的要求，并应

符合下列规定：

1建筑信息模型与工程验收资料关联后，可通过单位工程、分部分项工程、楼层、构件

等模型查询、调阅相关工程资料数据；

2建筑信息模型与工程验收资料关联后，可通过工程验收资料查询与之相关的模型。

5.0.5建筑信息模型应根据工程过程验收与竣工验收要求关联工程概况、质量验收、安全和

功能检查等相关数据，关联数据内容应符合国家现行标准《建筑工程施工质量验收统一标准》

GB50300、《建筑工程资料管理规程》DB11/T695和相关专业验收规范的规定。

5.0.6建筑信息模型创建及输出所采用的工具软件应具备输出ifc、obj、XML、JSON等通用

数据格式的功能。

5.0.7建筑信息模型应采用通用格式导入工程建设信息化管理平台，参建各方采用不同的工

具软件输出的非通用格式的模型文件应转换成通用格式，格式详见本标准第6章中第6.0.4

条。

5.0.8建筑信息模型数据应具备安全性，并应具有容灾、备份、恢复等方面的解决方案。

6

6工程验收资料数据交互

6.0.1工程验收资料电子文件应完整、有效，文件的创建、保存、分类、归档与文件格式等

应符合现行行业标准《建设电子文件与电子档案管理规范》CJJ/T117的规定。

6.0.2工程验收资料中的工程名称、单位工程名称均应采用施工许可证中的项目名称、单位

工程名称，应与建筑信息模型中信息保持一致。

6.0.3工程验收资料应按本标准第4章相关要求进行编码，并与建筑信息模型相关部位进行

关联。

6.0.4工程验收资料电子文件应采用表6.0.4工程验收资料电子文件存储格式进行存储。非

通用格式的电子文件应转换成通用格式进行存储与数据交互。

表6.0.4工程验收资料电子文件存储格式表

数据（文件）类别格式

文本（表格）文件OFD、DOC、DOCX、XLS、XLSX、PDF、XML、TXT、RTF

图像文件JPEG、TIFF

图形文件DWG、PDF/A、SVG

模型文件RVT、DGN、3DPDF、PLA、PLN、VWX、CATD、IFC

视频文件AVS、AVI、MPEG2、MPEG4

音频文件AVS、WAV、AIF、MID、MP3

数据库文件SQL、DDL、DBF、MDB、ORA

虚拟现实/3D图像文件WRL、3DS、VRML、X3D、IFC、RVT、DGN

地理信息数据文件DXF、SHP、SDB

6.0.5工程验收资料数据信息宜导出为XML格式或提供json格式实现与建筑信息模型的关

联。

6.0.6接口通信数据报文应包括表6.0.6所列的数据内容。

表6.0.6通信数据报文内容

序号参数名称数据类型参数说明

1ProjectNameString项目名称

2BuildingNameString单位工程名称

3FloorNameString楼层编码

4TableNameString建筑工程资料名称

5PartNameString部位编码

6PartGroupString分部分项信息

7UrlString建筑工程资料资源地址信息

6.0.7工程验收资料电子文件应分别与建筑信息模型的单位工程、楼层、构件进行关联，工

7

程验收资料与建筑信息模型的关联关系应符合本标准附录A的规定。

8

7数据交互与管理

7.0.1工程建设信息化管理平台应具备准确识别、读取建筑信息模型与工程验收资料编码的

能力。

7.0.2工程建设信息化管理平台应使用开放的数据交互接口，建筑工程资料软件通过调用数

据交互接口，传递符合交互与管理要求的数据到工程建设信息化管理平台。

7.0.3单一工程的工程建设信息化管理平台与建筑工程资料软件的数据交互宜采用离线式

或在线式中的一种方式进行。

7.0.4开放的数据交互接口宜采用XML格式，可利用XML元素、XML文件结构与XML标记语

言进行建筑信息模型与工程验收资料的数据交互与管理。

7.0.5数据交互过程中所有的数据内容应进行加密算法处理。

7.0.6工程建设信息化管理平台与建筑工程资料软件进行数据交互时应按本标准第4章中

的编码要求进行数据认证与匹配。

7.0.7工程建设信息化管理平台应具备基于数据库进行数据比对，比对通过之后进行数据自

动关联，并对关联失败的数据进行标识。

7.0.8工程建设信息化管理平台应具备根据工程验收资料亮显关联匹配构件的能力。

7.0.9工程建设信息化管理平台应支持按构件、按楼层、按单体组织和管理模型，并按构件、

按楼层、按单体筛选和展示工程验收资料。

7.0.10工程建设信息化管理平台应支持按照目录组织和管理资料，并能够根据资料编码和

信息筛选和展示匹配的构件模型。

9

附录A工程验收资料与建筑信息模型的分级关联清单

关联分级

类别及编号工程资料名称表格编号

单体楼层构件

项目建议书（代可行性研究报告）●

决策项目建议书（代可行性研究报告）的批复

●

立项文件

文件关于立项的会议纪要、领导批示●

A1专家对项目的有关建议文件●

项目评估研究资料●

规划意见书及附图●

建设

用地建设用地规划许可证、许可证附件及附图●

文件

国有土地使用证●

A2

北京市城镇建设用地批准书●

工程地质勘察报告●

建筑用地钉桩通知单●

基建勘察验线合格文件●

文件设计设计方案审查意见●

A类

文件初步设计图及说明
