DB61/T 1699-2023 1:10000基础地理信息要素图库一体化数据规范

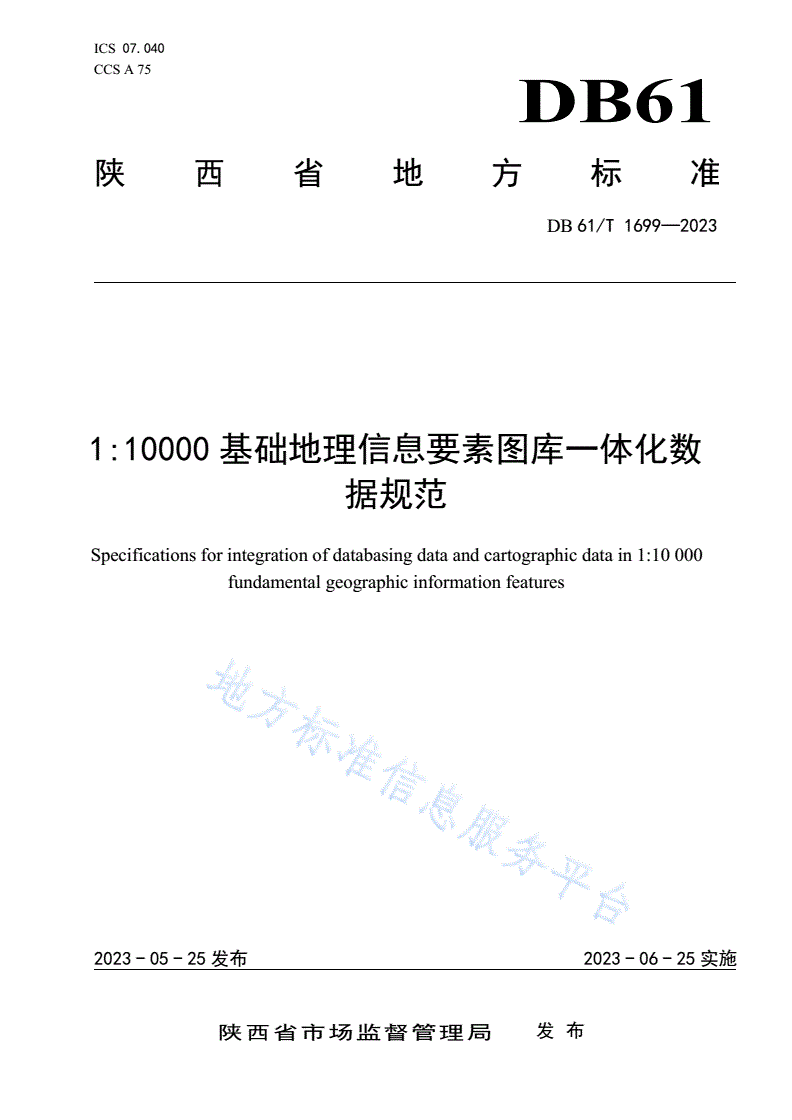

ICS07.040

CCSA75

DB61

陕西省地方标准

DB61/T1699—2023

1:10000基础地理信息要素图库一体化数

据规范

Specificationsforintegrationofdatabasingdataandcartographicdatain1:10000

fundamentalgeographicinformationfeatures

2023-05-25发布2023-06-25实施

陕西省市场监督管理局发布

DB61/T1699—2023

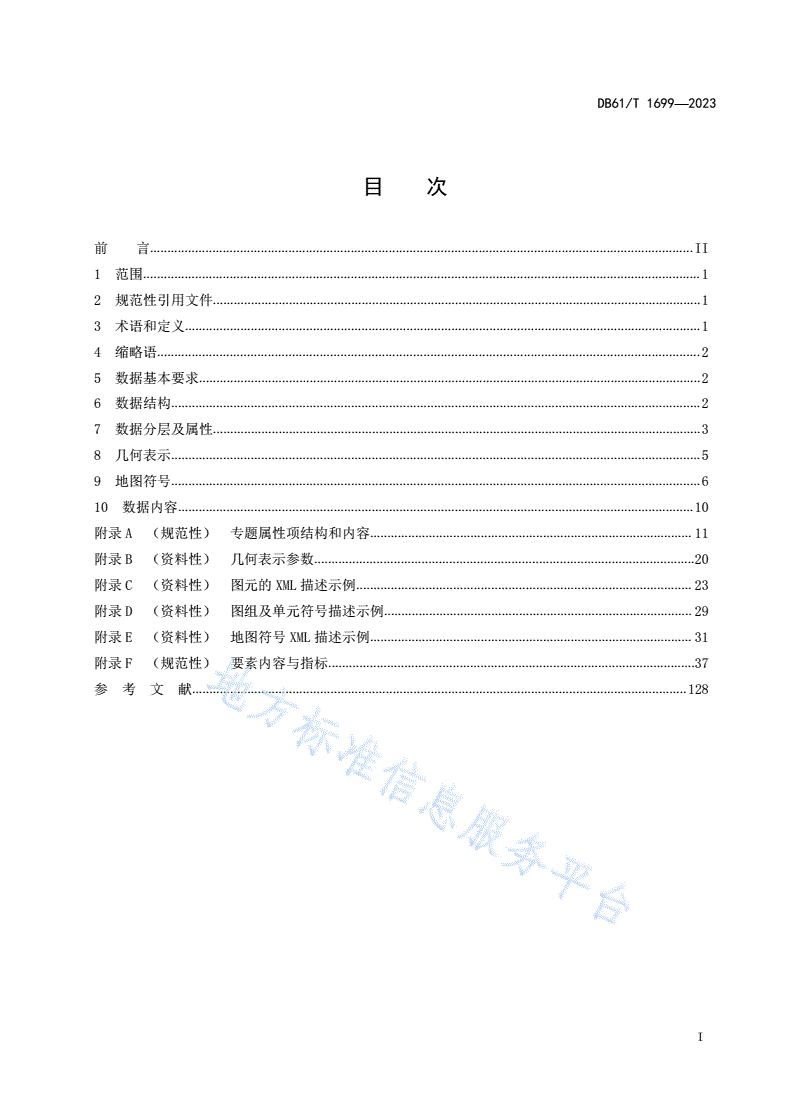

目  次

前  言.............................................................................................................................................................II

1范围.................................................................................................................................................................1

2规范性引用文件.............................................................................................................................................1

3术语和定义.....................................................................................................................................................1

4缩略语.............................................................................................................................................................2

5数据基本要求.................................................................................................................................................2

6数据结构.........................................................................................................................................................2

7数据分层及属性.............................................................................................................................................3

8几何表示.........................................................................................................................................................5

9地图符号.........................................................................................................................................................6

10数据内容.....................................................................................................................................................10

附录A（规范性）专题属性项结构和内容.............................................................................................11

附录B（资料性）几何表示参数..............................................................................................................20

附录C（资料性）图元的XML描述示例.................................................................................................23

附录D（资料性）图组及单元符号描述示例.........................................................................................29

附录E（资料性）地图符号XML描述示例.............................................................................................31

附录F（规范性）要素内容与指标..........................................................................................................37

参 考 文 献...............................................................................................................................................128

I

DB61/T1699—2023

前  言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由陕西省测绘地理信息局提出并归口。

本文件起草单位：自然资源部测绘标准化研究所、长安大学、陕西省第五测绘工程院、陕西省第三

测绘工程院、陕西天润科技股份有限公司。

本文件主要起草人：黄琛、陈骏、郭新成、刘小强、黄华、王佩、焦朋涛、兀伟、郭磊、王亚平、

胡俊勇。

本文件由自然资源部测绘标准化研究所负责解释。

联系信息如下：

单位：自然资源部测绘标准化研究所

电话：029-87604229

地址：西安市碑林区友谊东路334号

邮编：710054

II

DB61/T1699—2023

1:10000基础地理信息要素图库一体化数据规范

1范围

本文件规定了陕西省1:10000基础地理信息要素图库一体化数据的基本要求、数据结构、数据分层

及属性、几何表示、地图符号、数据内容。

本文件适用于陕西省1:10000基础地理信息要素图库一体化数据的生产、建库、更新和分发服务。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件。不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

3术语和定义

下列术语和定义适用于本文件。

3.1

图库一体化数据integrationofdatabasingdataandcartographicdata

同时满足基础地理信息要素建库和制图要求的地理信息矢量数据集。

3.2

地图符号mapsymbol

地图上各种图形、记号和文字的总称，由形状、尺寸、定位点、文字、色彩等因素构成。

[来源：GB/T16820—2009，定义4.35]

3.3

图元graphicelements

组成地图符号的最小点、线、面、文字图形元素。

3.4

图组graphicelementgroup

由若干图元组成的图形。

3.5

单元符号cellsymbol

由图组构成的，具有确切语义特征的地图符号基本组织单位。

1

DB61/T1699—2023

4缩略语

下列缩略语适用于本文件。

4.1SVGScalableVectorGraphics可缩放矢量图形

4.2XMLExtensibleMarkupLanguage可扩展标记语言

4.3UMLUnifiedModelingLanguage统一建模语言

5数据基本要求

5.1数学基础

5.1.1坐标系采用2000国家大地坐标系。

5.1.2高程基准采用1985国家高程基准。

5.1.3地图投影采用高斯-克吕格投影，按3度分带，中央经线为105°、108°或111°。数据坐标不加投

影带号，单位为米。

5.2分幅与编号

分幅与编号应符合按GB/T13989中的规定。

5.3平面及高程精度

数据的平面位置及高程精度应符合CH/T9009.1中的规定。

5.4更新要求

建库数据与制图数据应同步更新。

5.5接边要求

相邻图幅数据之间应接边，数据接边应满足以下要求：

a)接边处的数据应连续，无裂缝、图形平滑自然，不产生变形；

b)接边处同一要素应保持位置关系正确，属性一致；

c)符号数据接边时，线状和面状符号图形应过渡自然；

d)跨投影带相邻图幅应接边；

e)图幅接边情况应在元数据中明确说明。

5.6数据交换格式

数据交换格式宜符合GB/T17798中的规定，确有必要时可采用应用需求确定的数据格式。

5.7文件命名

数据文件命名应符合CH/T9012中的规定。

6数据结构

2

DB61/T1699—2023

要素数据结构应由分类代码、几何表示、属性和地图符号组成，宜存储于一条记录中。分类代码应

符合GB/T13923中的规定，几何表示和属性应符合GB/T20258.2中的规定，地图符号应符合GB/T

20257.2中的规定。

7数据分层及属性

7.1数据分层

7.1.1图库一体化数据分为九大类要素和三十九个数据层，同一数据层的数据几何类型应保持一致。

具体数据分层见表1。

7.1.2数据层采用四位大写英文字母命名，第一位字母代表要素分类，第二、三位字母是数据内容的

英文缩写，第四位字母代表几何类型（P代表点，L代表线，A代表面）。具体数据命名见表1。

表1数据层表

序

要素类别数据分层数据层名几何类型主要要素内容

号

1数学基础CPTL线内图廓线、坐标公里网

定位基础（C）

2测量控制点CPTP点测量控制点

湖泊、水库、双线河流和沟渠

3HYDA面

等

水系要素

4HYDL线单线河流、沟渠等

5HYDP点泉、井等

水系（H）

6HFCA面岸滩、水中滩、沙洲等

7HFCL线流向、堤、闸、坝等

水系附属设施

地下河段出入口、涵洞，不依

8HFCP点

比例尺闸、坝等

9RESA面街区等

半依比例尺单幢房屋、半依比

10RESL线

居民地例尺窑洞等

不依比例尺房屋、不依比例尺

11RESP点

居民地及设施（R）窑洞、行政机构位置标识等

12RFCA面工矿等

13RFCL线城墙、垣栅等

居民地附属设施

名胜古迹、宗教设施、观测站

14RFCP点

等

15LRRA面依比例尺铁路面

铁路

16LRRL线标准轨铁路、窄轨铁路等

17LRDA面依比例尺道路面

公路国、省、县、乡、村道，机耕

18交通（L）LRDL线

路，乡村路等

19LFCA面停车场、收费站等

20交通附属设施LFCL线人行桥、隧道、渡口等

21LFCP点路标、里程碑等

3

DB61/T1699—2023

表1（续）

序

要素类别数据分层数据层名几何类型主要要素内容

号

22PIPL线管道等

管线（P）管线与设施

23PIPP点变电站室等

24BOUA面乡、镇行政区

25行政境界BOUL线各级行政区界线

26BOUP点界碑、界桩

特殊地区、自然文化保护区、

27BRGA面

境界与政区（B）开发区、保税区

特殊地区、自然文化保护区、

28区域界线BRGL线

开发区、保税区

特殊地区、自然文化保护区、

29BRGP点

开发区、保税区

30TERL线等高线

等高线、高程点

31TERP点高程注记点

地貌

32TFCA面沙地、滑坡等

（T）

33其他地貌要素TFCL线冲沟等

34TFCP点漏斗等

35VEGA面耕地、园地、林地、草地等

36植被与土质（V）植被与土质要素VEGL线防火带、行树等

37VEGP点零星树木、独立树等

居民地行政区名、居民地自然

38居民地地名AGNP点

地名（A）村名等

39自然地名AANP点自然地理名称等

7.2数据属性

7.2.1图库一体化数据属性分为基本属性和专题属性，基本属性包括分类代码、几何表示、地图符号，

其属性项见表2。专题属性项应按照不同数据层设置，其属性项见表3。

7.2.2专题属性项、描述、填写应符合附录A的规定。

表2基本属性项

属性项名称属性项描述字段数据类型长度是否允许为空

GB分类代码LONG-否

SHAPE几何表示BLOB-否

SYMBOL地图符号BLOB-是

4

DB61/T1699—2023

表3专题属性项

属性项名称属性项描述字段数据类型长度是否允许为空

ANGLE角度值LONG-是

BNO界碑号TEXT40是

BRGLEV桥梁层数LONG-是

CLASS地名分类码TEXT3是

CNO点号TEXT20是

DATE现势性TEXT8否

ELEV高程值DOUBLE-是

FEAID数据库标识LONG-是

FORM几何形态TEXT10是

GNID地名编码TEXT12是

HEIGHT相对高度、相对深度、比高DOUBLE-是

HGB水系实体GB码LONG-是

HYDC水系名称代码TEXT8是

KM公里数LONG-是

KV电压值TEXT20是

LANE车道数LONG-是

MATRL材料（铺设、建筑、构筑）TEXT10是

NAME名称TEXT60是

PAC行政区划代码LONG-否

PASS通行能力TEXT10是

时令月份、通行月份、使用月

PERIODTEXT20是

份

PINYIN汉语拼音TEXT255是

RN道路编号、车站编码TEXT30是

RTEG公路技术等级TEXT8是

SDTF单/双行线TEXT2是

STACOD更新状态标识TEXT4是

STATUS状态TEXT12是

TEGR测量控制点等级TEXT4是

TYPE类型（混杂类型）产品、用途TEXT20是

VERS版本标识TEXT4是

VOL库容量（万立方米）LONG-是

WEIGHT载重、通航吨数（吨）LONG-是

WIDTH宽度FLOAT-是

WQL水质TEXT4是

8几何表示

要素通过点、线、面来进行几何表示，几何表示参数可参见附录B。

5

DB61/T1699—2023

9地图符号

9.1结构模型

地图符号由一个或多个单元符号描述，每个单元符号由一个或多个图组构成。图组由若干个图元组

成。地图符号结构模型UML图见图1。

图1地图符号结构模型UML图

9.2描述要求

9.2.1地图符号结构宜采用XML描述，采用其他语言描述时，可参考XML的参数设计。

9.2.2地图符号的坐标系应与要素几何数据的坐标系一致。

9.3图元

9.3.1图元类型

图元类型分为点图元、折线图元、多边形图元、样条图元、圆图元、圆弧图元、椭圆图元、椭圆弧

图元以及文字图元。

9.3.2图元参数

图元参数包括公共参数、圆参数、路径指令参数、文字参数，图元参数分别见表4、表5、表6、

表7。

表4公共参数

序号参数参数说明

1图元优先级图元绘制顺序序号

2颜色印刷颜色值

6

DB61/T1699—2023

表5圆参数

序号参数参数说明

1圆心横坐标

2圆心纵坐标

3圆半径

4轮廓线颜色显示颜色值

5轮廓线线宽当前对象上轮廓的宽度

6填充色给定图形元素内部的颜色，显示颜色值

表6路径指令参数

序号参数参数说明

1移动到点将画笔移动到点

2绘制直线段点画笔从当前点绘制一条直线段

3绘制水平线画笔从当前点绘制水平线段

4绘制垂直线画笔从当前点绘制垂直线段

5绘制三次贝塞尔立方曲线画笔从当前点绘制三次贝塞尔曲线

6绘制贝塞尔曲线特殊版本的三次贝塞尔曲线（省略第一个控制点）

7绘制贝塞尔二次方曲线绘制二次贝塞尔曲线

8绘制二次贝塞尔曲线特殊版本的二次贝塞尔曲线（省略控制点）

9绘制椭圆弧曲线画笔从当前点绘制一段椭圆弧

10关闭路径绘制闭合图形

表7文字参数

序号参数参数说明

1文字左下角定位点横坐标

2文字左下角定位点纵坐标

变换矩阵包含以下参数：

平移参数（指x,y方向移动）、缩放参数（在x轴、y轴上

3变换矩阵

按比例缩放）、旋转参数（按给定的点和旋转角度值旋转）、

倾斜参数（沿x轴的倾斜或者y轴的倾斜）

4字体

5字大小

6字重参数取值：正常、粗体、整数（如
