GB/T 13489-2008 橡胶涂覆织物燃烧性能测定

ICS59.080.40

中华人民共和国国家标准

GB/T13489—2008

代替GB/T13489—1992

橡胶涂覆织物燃烧性能测定

Rubbercoatedfabrics—Determination

oftheburningbehaviour

2008-05-14发布2008-10-01实施

发布

GB/T13489—2008

-1.Z-—1—

刖弓

本标准代替GB/T13489—1992《橡胶涂覆织物燃烧性能测定》。

本标准与GB/T13489—1992相比主要变化如下：

——引用文件由HG/T2867替代GB/T7539；

——删除了原标准4.1.6表中“大于”一词(1992年版的4.1.6；本版的3.2.1.6中表1)；

——增加了警告词。

本标准附录A为资料性附录。

本标准由中国石油和化学工业协会提出.

本标准由全国橡胶与橡胶制品标准化技术委员会涂覆制品分技术委员会(SAC/TC35/SC10)

归口。

本标准起草单位：中橡集团沈阳橡胶研究设计院。

本标准主要起草人：马琳。

本标准所代替标准的历次版本发布情况为：

——GB/T13489—1992O

T

GB/T13489—2008

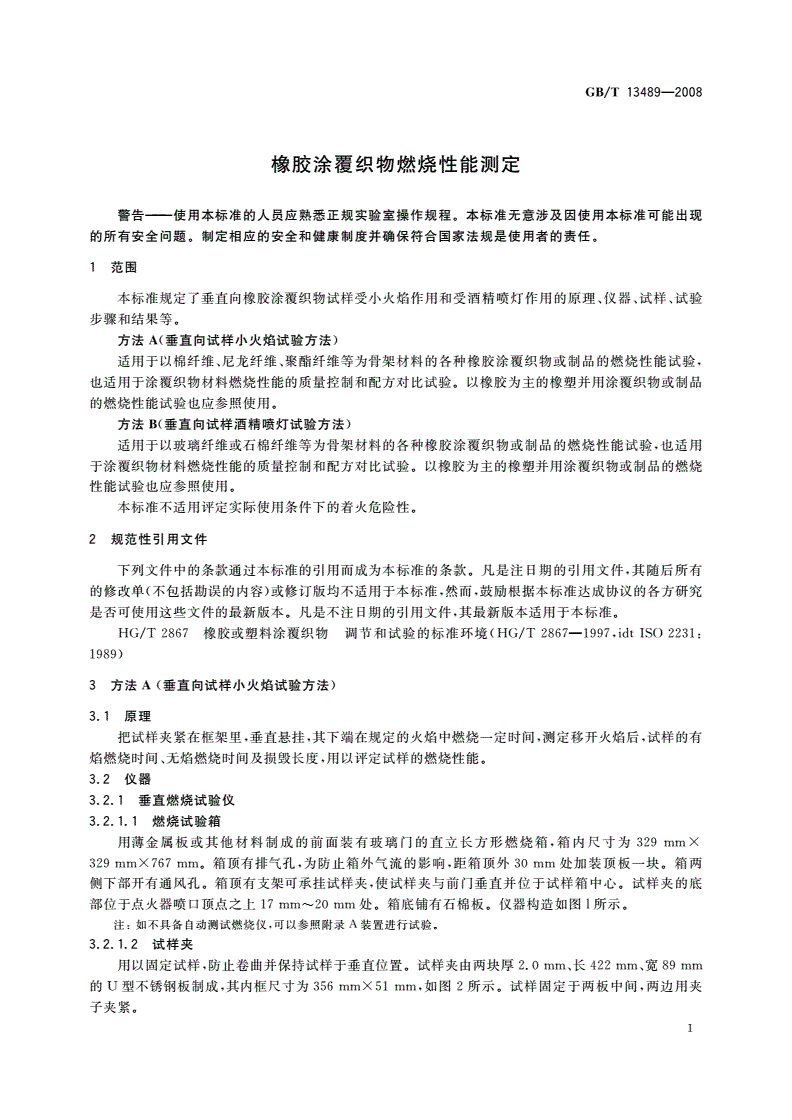

橡胶涂覆织物燃烧性能测定

警告——使用本标准的人员应熟悉正规实验室操作规程。本标准无意涉及因使用本标准可能出现

的所有安全问题。制定相应的安全和健康制度并确保符合国家法规是使用者的责任。

1范围

本标准规定了垂直向橡胶涂覆织物试样受小火焰作用和受酒精喷灯作用的原理、仪器、试样、试验

步骤和结果等。

方法A（垂直向试样小火焰试验方法）

适用于以棉纤维、尼龙纤维、聚酯纤维等为骨架材料的各种橡胶涂覆织物或制品的燃烧性能试验，

也适用于涂覆织物材料燃烧性能的质量控制和配方对比试验。以橡胶为主的橡塑并用涂覆织物或制品

的燃烧性能试验也应参照使用。

方法B（垂直向试样酒精喷灯试验方法）

适用于以玻璃纤维或石棉纤维等为骨架材料的各种橡胶涂覆织物或制品的燃烧性能试验，也适用

于涂覆织物材料燃烧性能的质量控制和配方对比试验。以橡胶为主的橡塑并用涂覆织物或制品的燃烧

性能试验也应参照使用。

本标准不适用评定实际使用条件下的着火危险性。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于木标准，然而，鼓励根据木标准达成协议的各方研究

是否可使用这些文件的最新版。凡是不注日期的引用文件，其最新版本适用于本标准。

HG/T2867橡胶或塑料涂覆织物调节和试验的标准环境（HG/T2867—1997,idtISO2231：

1989）

3方法A（垂直向试样小火焰试验方法）

3.1原理

把试样夹紧在框架里，垂直悬挂，其下端在规定的火焰中燃烧一定吋间，测定移开火焰后，试样的有

焰燃烧时间、无焰燃烧时间及损毁长度，用以评定试样的燃烧性能。

3.2仪器

3.2.1垂直燃烧试验仪

3.2.1.1燃烧试验箱

用薄金属板或其他材料制成的前面装有玻璃门的直立长方形燃烧箱，箱内尺寸为329mmX

329mmX767mm。箱顶有排气孔，为防止箱外气流的影响，距箱顶外30mm处加装顶板一块。箱两

侧下部开有通风孔。箱顶有支架可承挂试样夹，使试样夹与前门垂直并位于试样箱中心。试样夹的底

部位于点火器喷口顶点之上17mm〜20mm处。箱底铺有石棉板。仪器构造如图1所示。

注：如不具备自动测试燃烧仪，可以参照附录A装置进行试验。

3.2.1.2试样夹

用以固定试样，防止卷曲并保持试样于垂直位置。试样夹由两块厚2.0nn、长422nrni、宽89mm

的U型不锈钢板制成,其内框尺寸为356mmX51nn,
