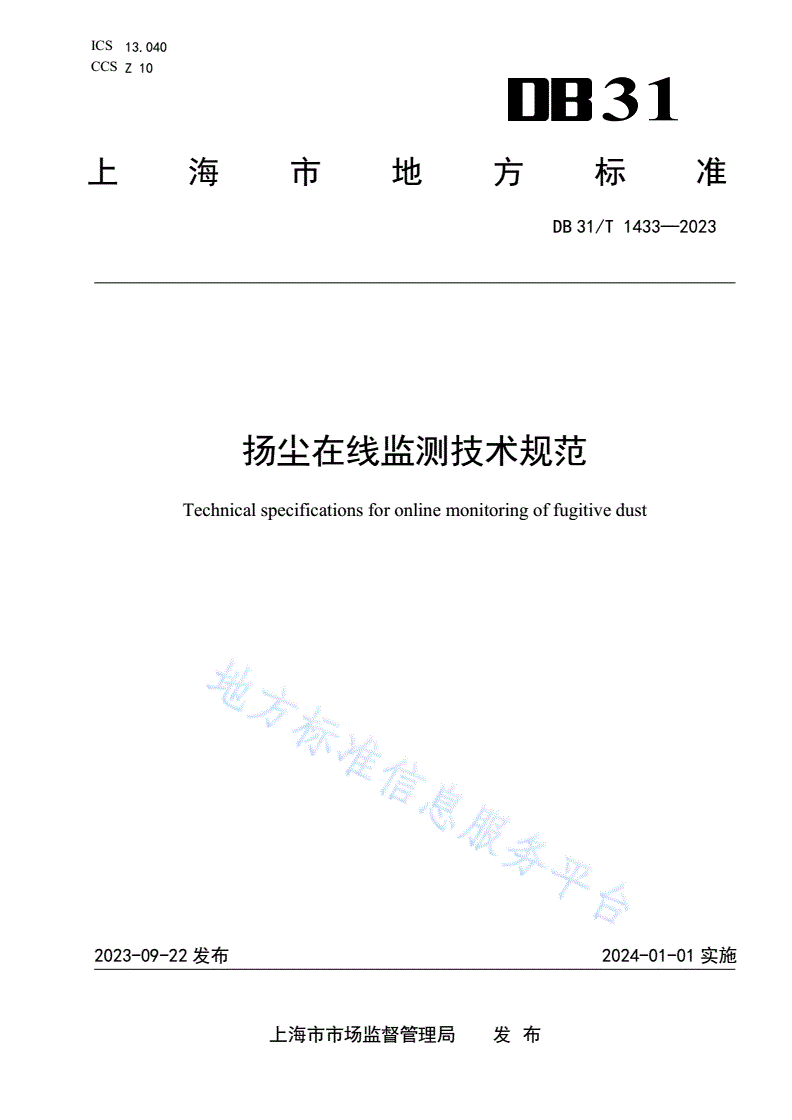

ICS13.040

CCSZ10

31

上海市地方标准

DB31/T1433—2023

扬尘在线监测技术规范

Technicalspecificationsforonlinemonitoringoffugitivedust

2023-09-22发布2024-01-01实施

上海市市场监督管理局发布

DB31/T1433—2023

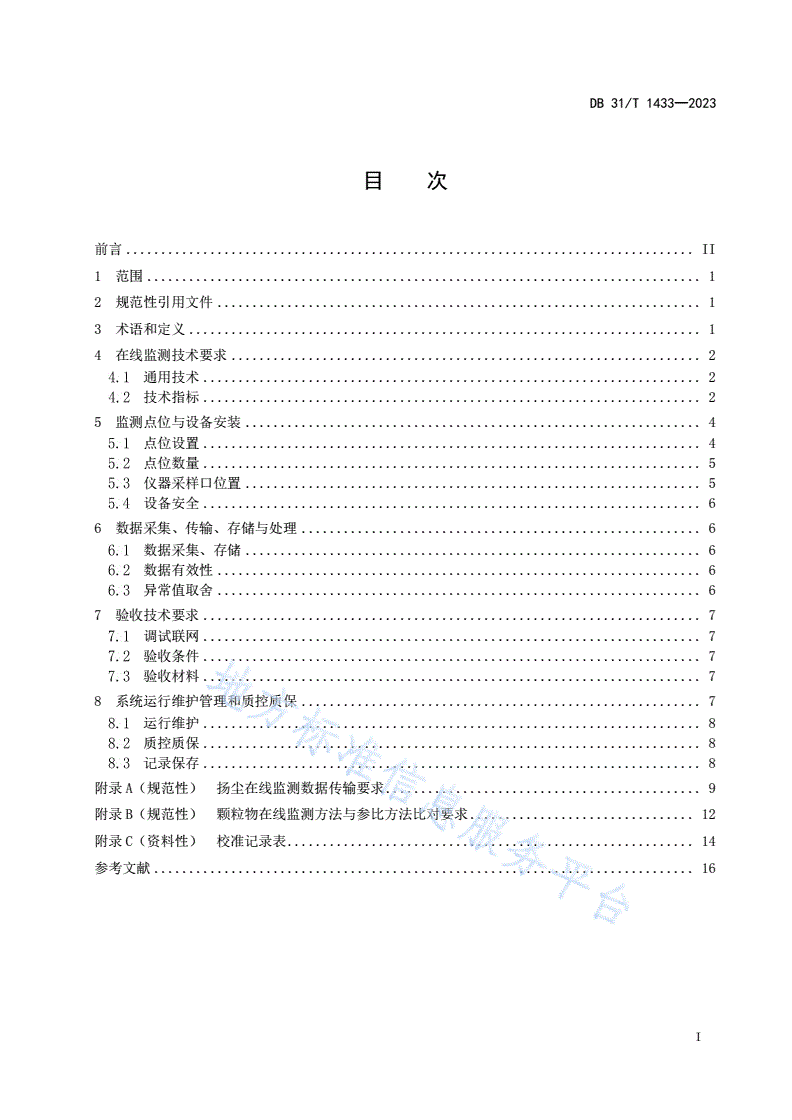

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4在线监测技术要求...................................................................2

通用技术.......................................................................2

技术指标.......................................................................2

5监测点位与设备安装.................................................................4

点位设置.......................................................................4

点位数量.......................................................................5

仪器采样口位置.................................................................5

设备安全.......................................................................6

6数据采集、传输、存储与处理.........................................................6

数据采集、存储.................................................................6

数据有效性.....................................................................6

异常值取舍.....................................................................6

7验收技术要求.......................................................................7

调试联网.......................................................................7

验收条件.......................................................................7

验收材料.......................................................................7

8系统运行维护管理和质控质保.........................................................7

运行维护.......................................................................8

质控质保.......................................................................8

记录保存.......................................................................8

附录A（规范性）扬尘在线监测数据传输要求.............................................9

附录B（规范性）颗粒物在线监测方法与参比方法比对要求................................12

附录C（资料性）校准记录表..........................................................14

参考文献.............................................................................16

I

DB31/T1433—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由上海市生态环境局提出并组织实施。

本文件由上海市生态环境局归口。

本文件起草单位：上海市环境监测中心、上海市大数据中心。

本文件主要起草人：徐捷、王跃、伏晴艳、刘东胜、段玉森、张懿华、潘骏、宋钊、李铭、陈晓婷、

盛慧华、陈沁晨。

II

DB31/T1433—2023

扬尘在线监测技术规范

1范围

本文件规定了扬尘在线监测技术要求、监测点位与设备安装、数据采集、传输、存储与处理、验收

技术要求、系统运行维护管理和质控质保的要求。

本文件适用于建筑工地、交通建设工程工地、混凝土搅拌站、干散货码头堆场等易扬尘场所开放源

的扬尘在线监测。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB18030信息技术中文编码字符集

GB/T32907信息安全技术SM4分组密码算法

GB/T33746.1近场通信(NFC)安全技术要求第1部分：NFCIP-1安全服务和协议

GB/T33746.2近场通信(NFC)安全技术要求第2部分：安全机制要求

GB/T38648信息安全技术蓝牙安全指南

HJ656环境空气颗粒物（PM2.5）手工监测方法（重量法）技术规范

JJG846粉尘浓度测量仪检定规程

YD5098通信局（站）防雷与接地工程设计规范

YD/T3339面向物联网的蜂窝窄带接入（NB-IoT）安全技术要求和测试方法

3术语和定义

下列术语和定义适用于本文件。

扬尘fugitivedust

建筑工地、交通建设工程工地、混凝土搅拌站、干散货码头堆场等易扬尘场所开放源作业和物料储

存时产生的各种不同粒径颗粒物的总称。

扬尘在线监测onlinemonitoringoffugitivedust

对扬尘开展实时连续的监测。

扬尘在线监测系统onlinemonitoringsystemoffugitivedust

集成颗粒物在线监测仪、气象参数传感器、视频监控仪、数据采集仪等仪器为一体的，适用于易扬

尘场所开放源的在线监测系统。

1

DB31/T1433—2023

颗粒物在线监测仪onlinemonitorofparticulatematter

对扬尘的质量浓度进行连续自动监测并具备数据传输、存储和处理的功能的仪器。

数据有效采集率effectivedatacollectionrate

在监测时段内实际采集的有效数据量与理论上应采集数据量的百分比。

参比方法referencemethod

用于与扬尘在线监测设备开展比对测试的标准方法。

4在线监测技术要求

通用技术

4.1.1扬尘在线监测系统应采用连续自动监测技术，具有除湿或湿度补偿、自动校准、数据实时显示

和上传、历史数据存储、照片和视频拍摄并上传等功能。

4.1.2扬尘在线监测系统应配备联网型电子防盗锁，具备授权开、关锁功能，可记录开、关锁人、地

点、时间。

4.1.3扬尘在线监测系统在以下环境条件中应能正常工作：

a)环境温度：(-10～55)℃；

b)相对湿度：90%；

c)大气压：(80～106)kPa；

d)供电电压：AC(220+22)V/(50+1)Hz，或直流供电。

4.1.4颗粒物在线监测仪应具有产品铭牌，铭牌上应标有产品名称、型号、测量对象与量程、生产日

期、出厂编号、制造商、生产地址等信息。

4.1.5颗粒物在线监测仪的主机面板应显示清晰，涂色牢固，字符、标识易于识别且不应有影响读数

的缺陷。

4.1.6颗粒物在线监测仪的外壳应设置可视化窗口，可观察到仪器的主要组件和型号参数。

4.1.7颗粒物在线监测仪应具备颗粒物样品采集、流量控制、监测颗粒物浓度等功能。

4.1.8气象参数传感器应由风向、风速、温度、湿度、气压传感器组成。

4.1.9视频监控仪应具备多角度摄像和拍照功能，并可按颗粒物浓度的设定值采集现场作业视频或图

片。

4.1.10数据采集仪应由主控系统、数据采集模块组成，用于采集、传输、存储与处理各种监测数据，

并按后台服务器指令或定时向后台服务器传输在线监测数据和设备的状态参数。

4.1.11联网型电子防盗锁应采用能够与远程终端进行开、关锁信息在线交互的电子防盗锁，具有无线

通讯和开关锁定位的功能。

4.1.12辅助单元应包括供电和通讯。

4.1.13扬尘在线监测系统外壳防护等级应满足IP56的要求。

技术指标

4.2.1扬尘在线监测应采用基于连续自动监测技术的颗粒物在线监测仪，其技术指标应符合表1的要

求。

2

DB31/T1433—2023

表1颗粒物在线监测仪技术要求

名称指标技术要求

监测方式连续自动监测

监测方法光散射法

监测项目扬尘、PM10、PM2.5

测量量程至少覆盖0.01mg/m3～30.00mg/m3

时间分辨率60s

任意一次测试时间段

流量漂移流量变化≤±10%设定流量，

24小时流量变化≤±5%

ⅠⅡ

颗粒物分级指标

浓度≥0.3mg/m3浓度<0.3mg/m3

监测仪

任意一组样品相对误差绝对值≤25≤30%;

与参比方

平均相对误差的绝对值

法比较≤20%≤25%

（不少于20对样品）

相关系数

≥0.85≥0.80

（90%置信度）

除湿/湿度补偿具备自动除湿或湿度补偿功能

具备自动校准功能（内置式校准装置

自动校准

机
