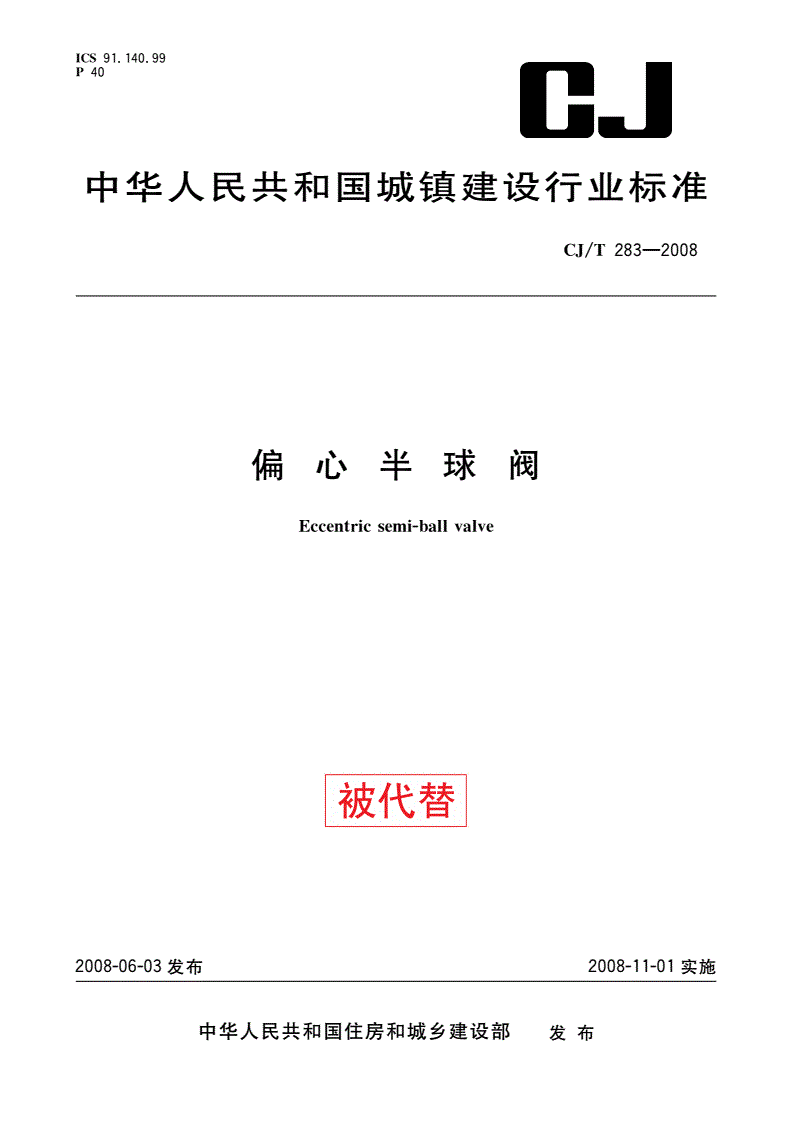

CJ/T 283-2008 偏心半球阀

犐犆犛９１．１４０．９９

犘４０

中华人民共和国城镇建设行业标准

犆犑／犜２８３—２００８

偏心半球阀

犈犮犮犲狀狋狉犻犮狊犲犿犻犫犪犾犾狏犪犾狏犲

２００８０６０３发布２００８１１０１实施

中华人民共和国住房和城乡建设部发布

书

犆犑／犜２８３—２００８

前言

本标准为首次编制的城镇建设行业标准。

本标准附录Ａ、附录Ｂ为资料性附录。

本标准由住房和城乡建设部标准定额研究所提出。

本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。

本标准起草单位：株洲南方阀门股份有限公司、武汉大禹阀门制造有限公司、大众阀门集团有限公

司、北京竺港阀业有限公司、上海冠龙阀门机械有限公司、精嘉阀门集团有限公司、湖北洪城通用机械股

份有限公司、浙江盾安阀门有限公司、浙江耐森阀业制造有限公司、佛山市南海永兴阀门制造有限公司、

上海标一阀门制造有限公司、浙江上一阀门有限公司、诸城建华阀门制造有限公司、中国建筑金属结构

协会给水排水设备分会。

本标准主要起草人：王光杰、张延蕙、桂新春、李习洪、金志渊、李彬、余家荣、金宗林、王洪运、赵小虎、

董侠秀、陈键明、黄晓蓓、施冬清、王华梅、赵丽丽、谢辉、徐礼富、孙力为、李太、徐勇、顾彦海、刘静、赵明祥、

董侠均、温华生、刘广和、杨建静、李培志。

Ⅰ

书

犆犑／犜２８３—２００８

偏心半球阀

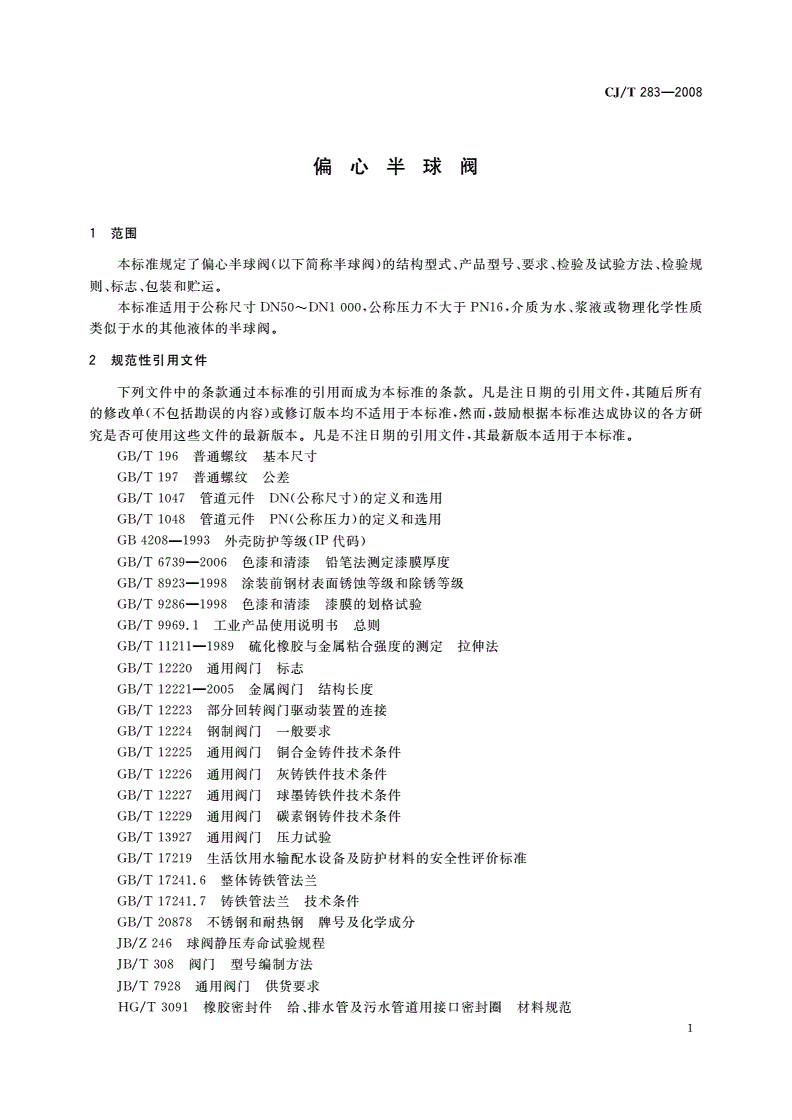

１范围

本标准规定了偏心半球阀（以下简称半球阀）的结构型式、产品型号、要求、检验及试验方法、检验规

则、标志、包装和贮运。

本标准适用于公称尺寸ＤＮ５０～ＤＮ１０００，公称压力不大于ＰＮ１６，介质为水、浆液或物理化学性质

类似于水的其他液体的半球阀。

２规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版本均不适用于本标准，然而，鼓励根据本标准达成协议的各方研

究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

ＧＢ／Ｔ１９６普通螺纹基本尺寸

ＧＢ／Ｔ１９７普通螺纹公差

ＧＢ／Ｔ１０４７管道元件ＤＮ（公称尺寸）的定义和选用

ＧＢ／Ｔ１０４８管道元件ＰＮ（公称压力）的定义和选用

ＧＢ４２０８—１９９３外壳防护等级（ＩＰ代码）

ＧＢ／Ｔ６７３９—２００６色漆和清漆铅笔法测定漆膜厚度

ＧＢ／Ｔ８９２３—１９９８涂装前钢材表面锈蚀等级和除锈等级

ＧＢ／Ｔ９２８６—１９９８色漆和清漆漆膜的划格试验

ＧＢ／Ｔ９９６９．１工业产品使用说明书总则

ＧＢ／Ｔ１１２１１—１９８９硫化橡胶与金属粘合强度的测定拉伸法

ＧＢ／Ｔ１２２２０通用阀门标志

ＧＢ／Ｔ１２２２１—２００５金属阀门结构长度

ＧＢ／Ｔ１２２２３部分回转阀门驱动装置的连接

ＧＢ／Ｔ１２２２４钢制阀门一般要求

ＧＢ／Ｔ１２２２５通用阀门铜合金铸件技术条件

ＧＢ／Ｔ１２２２６通用阀门灰铸铁件技术条件

ＧＢ／Ｔ１２２２７通用阀门球墨铸铁件技术条件

ＧＢ／Ｔ１２２２９通用阀门碳素钢铸件技术条件

ＧＢ／Ｔ１３９２７通用阀门压力试验

ＧＢ／Ｔ１７２１９生活饮用水输配水设备及防护材料的安全性评价标准

ＧＢ／Ｔ１７２４１．６整体铸铁管法兰

ＧＢ／Ｔ１７２４１．７铸铁管法兰技术条件

ＧＢ／Ｔ２０８７８不锈钢和耐热钢牌号及化学成分

ＪＢ／Ｚ２４６球阀静压寿命试验规程

ＪＢ／Ｔ３０８阀门型号编制方法

ＪＢ／Ｔ７９２８通用阀门供货要求

ＨＧ／Ｔ３０９１橡胶密封件给、排水管及污水管道用接口密封圈材料规范

１

犆犑／犜２８３—２００８

３术语和定义

３．１

偏心半球阀犲犮犮犲狀狋狉犻犮狊犲犿犻犫犪犾犾狏犪犾狏犲

阀轴中心轴线与半球体中心轴线形成尺寸偏置，且仅在阀体一侧设置密封副的阀门。

３．２

上装结构狋狅狆犲狀狋狉狔狊狋狔犾犲

阀门内部零部件从阀门上部进行安装和拆解的阀门结构型式。

３．３

半球体犺犲犿犻狊狆犺犲狀犲

半球形状的阀芯。

３．４

阀座狏犪犾狏犲狊犲犪狋

位于阀体上，其密封面与半球体或球冠密封面配合，用于流道密封的零件。

３．５

球冠狊狆犺犲狉犻犮犪犾犮犪狆

位于硬密封半球阀半球体的顶部，其密封面与阀座配合，用于流道密封的零件。

４结构型式

半球阀的结构型式有多种。按密封型式分
