DB21/T 3117-2019 水利工程单元工程施工质量检验与评定标准—输水管道工程

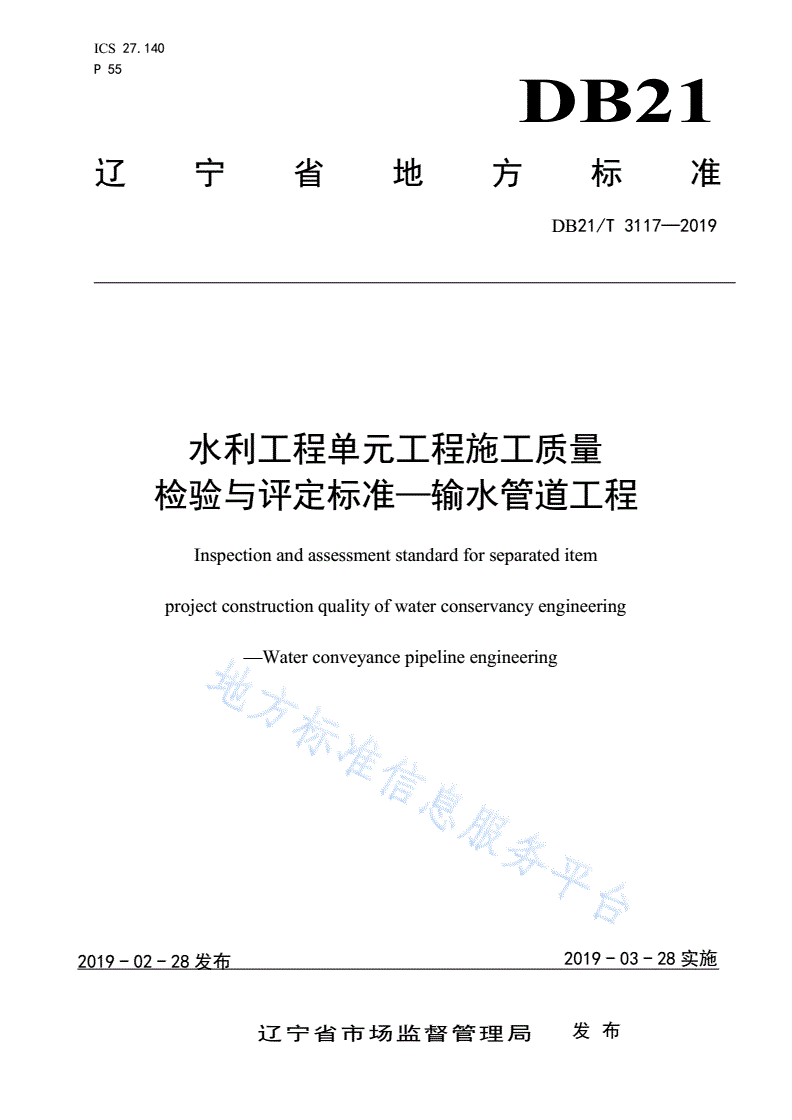

ICS27.140

P55

DB21

辽宁省地方标准

DB21/T3117—2019

水利工程单元工程施工质量

检验与评定标准—输水管道工程

Inspectionandassessmentstandardforseparateditem

projectconstructionqualityofwaterconservancyengineering

—Waterconveyancepipelineengineering

2019-02-28发布2019-03-28实施

辽宁省市场监督管理局发布

DB21/T3117—2019

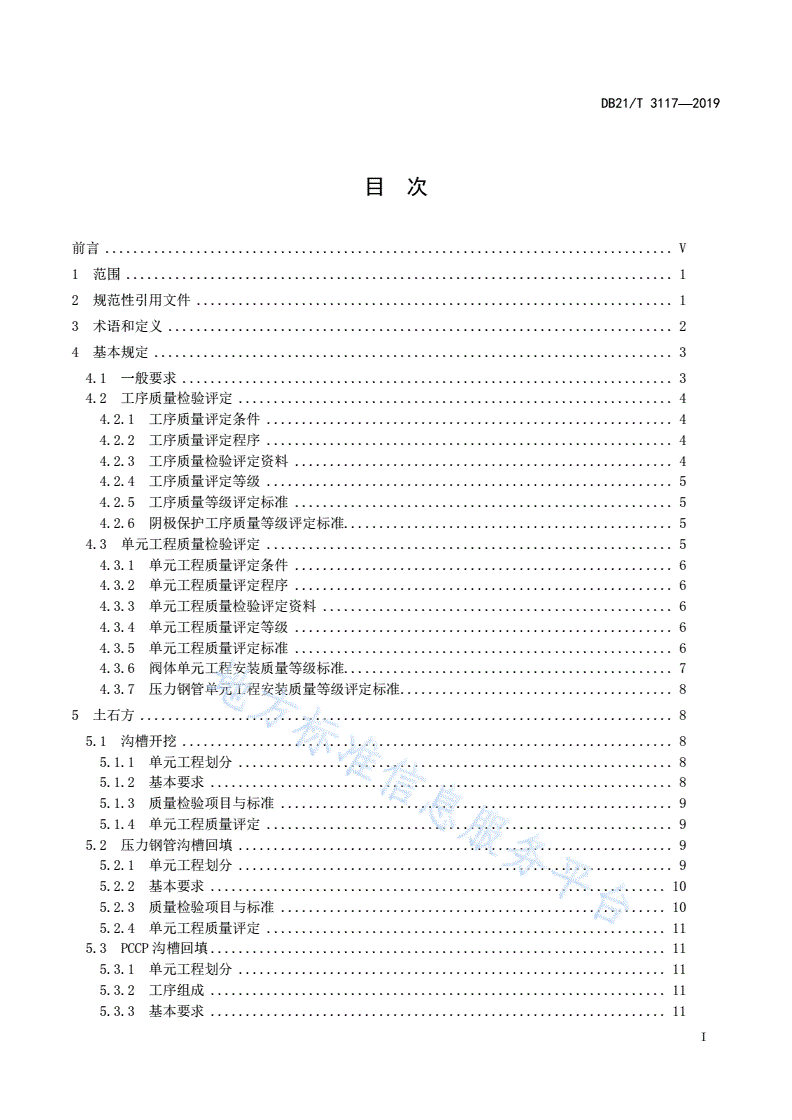

目次

前言.................................................................................V

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................2

4基本规定..........................................................................3

4.1一般要求......................................................................3

4.2工序质量检验评定..............................................................4

4.2.1工序质量评定条件..........................................................4

4.2.2工序质量评定程序..........................................................4

4.2.3工序质量检验评定资料......................................................4

4.2.4工序质量评定等级..........................................................5

4.2.5工序质量等级评定标准......................................................5

4.2.6阴极保护工序质量等级评定标准...............................................5

4.3单元工程质量检验评定..........................................................5

4.3.1单元工程质量评定条件......................................................6

4.3.2单元工程质量评定程序......................................................6

4.3.3单元工程质量检验评定资料..................................................6

4.3.4单元工程质量评定等级......................................................6

4.3.5单元工程质量评定标准......................................................6

4.3.6阀体单元工程安装质量等级标准...............................................7

4.3.7压力钢管单元工程安装质量等级评定标准.......................................8

5土石方............................................................................8

5.1沟槽开挖......................................................................8

5.1.1单元工程划分..............................................................8

5.1.2基本要求..................................................................8

5.1.3质量检验项目与标准........................................................9

5.1.4单元工程质量评定..........................................................9

5.2压力钢管沟槽回填..............................................................9

5.2.1单元工程划分..............................................................9

5.2.2基本要求.................................................................10

5.2.3质量检验项目与标准.......................................................10

5.2.4单元工程质量评定.........................................................11

5.3PCCP沟槽回填.................................................................11

5.3.1单元工程划分.............................................................11

5.3.2工序组成.................................................................11

5.3.3基本要求.................................................................11

I

DB21/T3117—2019

5.3.4质量检验项目与标准.......................................................12

5.3.5工序质量与单元工程质量评定...............................................15

5.4RPMP沟槽回填.................................................................16

5.4.1单元工程划分.............................................................16

5.4.2工序组成.................................................................16

5.4.3基本要求.................................................................16

5.4.4质量检验项目与标准.......................................................16

5.4.5工序质量与单元工程质量评定...............................................17

5.5球墨铸铁管沟槽回填...........................................................18

5.5.1单元工程划分.............................................................18

5.5.2基本要求.................................................................18

5.5.3质量检验项目与标准.......................................................18

5.5.4单元工程质量评定.........................................................18

6施工管道主体结构.................................................................19

6.1管道基础.....................................................................19

6.1.1单元工程划分.............................................................19

6.1.2基本要求.................................................................19

6.1.3质量检验项目与标准.......................................................19

6.1.4单元工程质量评定.........................................................20

6.2压力钢管安装.................................................................20

6.2.1单元工程划分.............................................................20

6.2.2工序组成.................................................................20

6.2.3基本要求.................................................................20

6.2.4质量检验项目与标准.......................................................21

6.2.5单元工程质量评定.........................................................24

6.3PCCP管道安装工程.............................................................24

6.3.1单元工程划分.............................................................25

6.3.2工序组成.................................................................25

6.3.3基本要求.................................................................25

6.3.4质量检验项目与标准.......................................................26

6.3.5工序质量与单元工程质量评定...............................................29

6.4RPMP管道安装工程.............................................................29

6.4.1单元工程划分.............................................................29

6.4.2工序组成.................................................................29

6.4.3基本要求.................................................................29

6.4.4质量检验项目与标准.......................................................30

6.4.5工序质量与单元工程质量评定...............................................31

6.5球墨铸铁管安装工程...........................................................32

6.5.1单元工程划分.............................................................32

6.5.2基本要求.................................................................32

6.5.3质量检验项目与标准.......................................................33

6.5.4单元工程质量评定.........................................................34

II

DB21/T3117—2019

6.6顶管管道安装.................................................................34

6.6.1单元工程划分.............................................................34

6.6.2基本要求.................................................................34

6.6.3质量检验项目与标准.......................................................34

6.6.4单元工程质量评定.........................................................35

6.7阴极保护.....................................................................35

6.7.1钢管阴极保护.............................................................35

6.7.2PCCP阴极保护.............................................................37

6.7.3电位测试桩安装...........................................................39

6.7.4锌阳极安装、测试.........................................................41

7管道附属构筑物...................................................................42

7.1井室.........................................................................42

7.1.1单元工程划分.............................................................42

7.1.2基本要求.................................................................42

7.1.3质量检验项目与标准.......................................................43

7.1.4单元工程质量评定.........................................................44

7.2井室保温、防腐...............................................................44

7.2.1单元工程划分.............................................................44

7.2.2工序组成.................................................................44

7.2.3基本要求.................................................................45

7.2.4质量检验项目与标准.......................................................45

7.2.5工序质量与单元工程质量评定...............................................46

7.3支墩混凝土...................................................................46

7.3.1单元工程划分.............................................................46

7.3.2基本要求.................................................................47

7.3.3质量检验项目与标准.......................................................47

7.3.4单元工程质量评定.........................................................48

7.4水泥砂浆砌石体...............................................................48

7.4.1单元工程划分.............................................................48

7.4.2工序组成.................................................................48

7.4.3基本要求.................................................................48

7.4.4质量检验项目与标准.......................................................48

7.4.5工序质量与单元工程质量评定...............................................50

7.5格宾石笼填筑.................................................................50

7.5.1单元工程划分.............................................................50

7.5.2基本要求.................................................................50

7.5.3质量检验项目与标准.......................................................50

7.5.4单元工程质量评定.........................................................51

8阀体安装.........................................................................51

8.1球阀安装.....................................................................51

8.1.1单元工程划分.............................................................51

8.1.2基本要求.................................................................51

III

DB21/T3117—2019

8.1.3质量检验项目与标准.......................................................52

8.1.4单元工程质量评定.........................................................52

8.2蝶阀安装.....................................................................52

8.2.1单元工程划分.............................................................52

8.2.2基本要求.................................................................52

8.2.3质量检验项目与标准.......................................................53

8.2.4单元工程质量评定.........................................................53

8.3电动蝶阀安装.................................................................53

8.3.1单元工程划分.............................................................53

8.3.2基本要求.................................................................53

8.3.3质量检验项目与标准.......................................................54

8.3.4单元工程质量评定.........................................................54

8.4进、排气阀安装...............................................................55

8.4.1单元工程划分.............................................................55

8.4.2基本要求.................................................................55

8.4.3质量检验项目与标准.......................................................55

8.4.4单元工程质量评定.........................................................55

8.5伸缩节安装...................................................................55

8.5.1单元工程划分.............................................................56

8.5.2基本要求.................................................................56

8.5.3质量检验项目与标准.......................................................56

8.5.4单元工程质量评定.........................................................56

附录A（规范性附录）单元工程质量评定（检查）表.....................................57

附录B（规范性附录）工序质量评定（检查）表.........................................88

附录C（资料性附录）管道功能性试验................................................118

附录D（资料性附录）给水管道冲洗消毒..............................................123

参考文献...........................................................................124

IV

DB21/T3117—2019

前言

本标准按照GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》给出的规则编写。

本标准共分8章4个附录。其中，附录A、附录B为规范性附录，附录C、附录D为资料性附录。

本标准主要技术内容包括：

——本标准的适用范围；

——单元工程划分的原则；

——工序及单元工程的评定等级标准；

——输水管道工程施工质量检验项目、质量要求、检验方法和检验数量。

本标准提出单位：辽宁省水利厅。

本标准归口单位：辽宁省水利厅。

本标准起草单位：辽宁江河水利水电工程建设监理有限公司、辽宁省水利水电科学研究院有限责任公司。

本标准主要起草人：邵子玉、关晓明、付鑫、张荣贺、宋亮、张林、杨小航、田原、林振涛、王健、陈三

潮、王烈、郭强、谢楠、肖大鹏、吕刚、陈文熙、高阳、王清山、刘宗博、李世丹、李振、解永峰、李洋、

谭成、裴飞、王陆、裴立山、胡强光、王晓文、王晓华、李云峰、谢登华、李玉梅、张守伟、李嘉庆、姜

思宝、孟凡雪、郭晓祥、李德利、施忠岩、姚鹏程、夏海江、周侗。

本标准主要统稿人：陈三潮、邵子玉、付鑫。

本标准主要审稿人：杨万志、崔连生、雷炎、姜国辉、张晓利、杨胜、邓凡阔。

V

DB21/T3117—2019

水利工程单元工程施工质量检验与评定标准-输水管道工程

1范围

本标准规定了水利工程中输水管道工程的土石方工程、施工管道主体结构、管道附属构筑物、阀体安

装的施工质量检验与评定规则，并给出了有关单元工程施工质量检验项目与标准。

本标准适用于水利工程中的新建、扩建和改建的室外输水管道工程的施工质量检验与评定；不适用于

具有特殊要求的管道施工质量检验与评定。

输水管道工程单元工程施工质量检验与评定，除应符合本标准外，尚应符合国家及行业现行有关标准

的规定。

2规范性引用文件

下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

GB50203砌体工程施工质量验收规范

GB50268给水排水管道工程施工及验收规范

GB/T3323金属熔化焊接接头射线照相

GB/T11345焊缝无损检测超声检测技术检测等级和评定

GB/T21448埋地钢质管道阴极保护技术规范

SL105水工金属结构防腐蚀规范

SL176水利水电工程施工质量评定规程

SL223水利水电建设工程验收规程

SL288水利工程施工监理规范

SL432水利工程压力钢管制造安装及验收规范

SL631水利水电工程单元工程施工质量验收评定标准—土石方工程

SL632水利水电工程单元工程施工质量验收评定标准—混凝土工程

SL633水利水电工程单元工程施工质量验收评定标准—地基处理与基础工程

1

DB21/T3117—2019

SL635水利水电工程单元工程施工质量验收评定标准—水工金属结构安装工程

SL636水利水电工程单元工程施工质量验收评定标准—水轮发电机组安装工程

JB/T6061无损探测焊缝磁粉检测

JB/T6062无损探测焊缝渗透检测

DB32/T2334.2水利工程施工质量检验与评定规范第2：建筑工程

3术语和定义

下列术语和定义适用于本标准。

3.1

输水管道watertransmissionconduit(pipeline)

一般指输送原水的有一定长度的管道。

3.2

刚性管道rigidpipeline

主要依靠管体材料强度支撑外力的管道，在外荷载作用下其变形很小，管道的失效是由于管壁强度的

控制。本标准指钢筋混凝土管道、预(自)应力混凝土管道和预应力钢筒混凝土管道。

3.3

柔性管道flexiblepipeline

在外荷载作用下变形显著的管道，竖向荷载大部分由管道两侧土体所产生的弹性抗力所平衡，管道的

失效通常由变形造成而不是管壁的破坏。本规范主要指钢管、化学建材管和柔性接口的球墨铸铁管管道。

3.4

预应力钢筒混凝土管prestressedconcretecylinderpipe（PCCP）

指在带钢筒的混凝土管芯上缠绕环向预应力钢丝，使该复合管芯在环向处于受压状态下并喷涂水泥砂

浆保护面层而制成的圆管的统称。

3.5

增强塑料砂浆管reinforcedplasticmortarpipe（RPMP）

指加入粒料（一般为砂子）的玻璃纤维管。有用短纤维离心和长纤维缠绕两种成型工艺(简称玻璃钢

管）。

3.6

顶管法pipejackingmethod

用千斤顶将管子逐节顶入土层中，再将管中的土挖走形成地下管道、涵洞的施工方法。

3.7

2

DB21/T3117—2019

管道附属构筑物pipelineappurtenance

管道系统上设置的安装各种控制输送介质的设施和检查维护用的构筑物的统称。如各种类型的检查井、

阀门井、进出水口等。是管道工程的组成部分。

3.8

阴极保护cathodicprotection

通过降低腐蚀电位到金属腐蚀速率显著减小的电位值而达到电化学保护。

3.9

现场水压试验sitepressuretest

对已敷设的管段用管内满水后加压的方法来检验其在规定的压力值时是否符合规定的允许压降标准的

试验。用于输送液体的压力管道。

4基本规定

4.1一般要求

4.1.1建设单位应在主体工程开工前组织监理、设计及施工等单位进行工程项目划分，并确定主要单位工

程、主要分部工程、重要隐蔽单元工程和关键部位单元工程。建设单位在主体工程开工前将项目划分表及

说明书面报相应工程质量监督机构确认。

4.1.2项目按级划分为单位工程、分部工程、单元工程三级。单元工程按工序划分情况，应分划分工序单

元工程和不划分工序单元工程。

4.1.3现场质量检验应采取随机布点和监理工程师现场指定区位相结合的原则，检验方法及数量应符合本

标准和相关标准的规定。

4.1.4工序质量评定表、单元工程质量评定表及其备查资料的制备由施工单位负责，纸张规格采用A4，

评定表签字、复印后，单元工程盖红章；备查资料手签的1份（原件）单独装订。其中验收评定表及其备

查资料各1份由监理单位保存，其余由施工单位保存。对于质量评定表及备查资料的制备份数，可根据工

程具体情况，由建设单位、施工单位在合同中约定。

4.1.5分部工程、单位工程、工程项目施工质量评定，按SL176的规定执行。

4.1.6设计值。设计值按设计文件填写。当实测数据多时，可填写实测组数、实测值范围（最大值~最小

值）、合格率，附实测记录。

4.1.7检验记录。检验记录应真实、准确。数据为终检数据，检验结果可以是实测值，也可以是偏差值。

当实测数据多时，可填写实测组数、实测值范围（最小值~最大值）、合格数，现场实测记录应作附件备查。

3

DB21/T3117—2019

填写偏差值时应在表后附实测记录。

4.1.8对重要隐蔽单元工程和关键部位单元工程的施工质量评定应有设计、建设等单位的代表签字，具体

要求应满足SL176的规定。

4.1.9不合格工程的处理

单元工程质量达不到合格标准时，应及时处理。处理后的质量等级应按下列规定重新确定：

a)全部返工重做的，可重新评定质量等级；

b)经加固补强并经设计和监理单位鉴定能达到设计要求时，其质量评为合格；

c)处理后的工程部分质量指标仍达不到设计要求时，经设计复核，建设单位及监理单位确认能满足安

全和使用功能要求，可不再进行处理；或经加固补强后，改变了外形尺寸或造成工程永久性缺陷的，经建

设单位、监理及设计单位确认能基本满足设计要求，其质量可定为合格，但应按规定进行质量缺陷备案。

4.2工序质量检验评定

4.2.1工序质量评定条件

工序质量评定应符合下列条件：

a)工序中所含施工内容已完成；

b)工序质量检验项目经施工单位自检全部合格。

4.2.2工序质量评定程序

4.2.2.1施工单位进行工序质量自评。

4.2.2.2施工单位自评合格后，报监理单位复核。

4.2.2.3监理单位复核工序质量等级。

4.2.3工序质量检验评定资料

4.2.3.1施工单位应提交以下报验资料：

a)班组初检记录、施工队复检记录、施工单位专职质检员终检记录；

b)工序质量检验项目的检验资料；

c)施工中的见证取样及记录结果资料；

d)施工单位自检完成后，填写的工序质量评定表。

4.2.3.2监理单位应形成以下资料：

a)监理单位对工序质量的检验资料；

4

DB21/T3117—2019

b)监理工程师签署质量复核意见的工序质量评定表。

4.2.4工序质量评定等级

工序质量评定等级分为合格、优良。

4.2.5工序质量等级评定标准

4.2.5.1工序合格等级标准应符合下列要求：

a)主控项目，检验结果应全部符合本标准的要求。

b)一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中分布。

c)各项报验资料应符合要求。

4.2.5.2工序优良等级标准应符合下列要求：

a)主控项目，检验结果应全部符合本标准的要求。

b)一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中分布。

c)各项报验资料应符合要求。

4.2.6阴极保护工序质量等级评定标准

4.2.6.1工序合格等级标准应符合下列要求：

a)主控项目的质量经抽样检验合格。

b)一般项目中的实测（允许偏差）项目抽样检验的合格率应达到80%及以上，且超差点的最大偏差值

应在允许偏差值的1.5倍范围内。

c)主要工程材料的进场验收和复验合格，试块、试件检验合格。

d)主要工程材料的质量保证资料以及相关试验检测资料齐全、正确；具有完整的施工操作依据和质

量检查记录。

4.2.6.2工序优良等级标准应符合下列要求：

在合格等级标准基础上，一般项目中的实测（允许偏差）项目抽样检验的合格率应达到90%及以上，其

中主控项目应全部达到优良标准。

4.3单元工程质量检验评定

4.3.1单元工程质量评定条件

单元工程质量评定应符合下列条件：

a)所含工序已完成。

5

DB21/T3117—2019

b)质量缺陷已处理。

c)工序质量经施工单位自检全部合格。

4.3.2单元工程质量评定程序

4.3.2.1施工单位已进行单元工程质量自评。

4.3.2.2施工单位自评合格后，报监理单位复核。

4.3.2.3监理单位复核单元工程质量等级。

4.3.2.4重要隐蔽单元工程和关键部位单元工程施工质量的检验与评定应由建设单位（或委托监理单位）

主持，应由建设、设计、监理、施工等单位的代表组成联合小组，共同验收评定，并应在验收前通知工程

质量监督机构。

4.3.3单元工程质量检验评定资料

4.3.3.1施工单位应提交以下报验资料：

a)工序质量检验评定资料或检验项目检验记录。

b)各项实体检验项目的检验记录资料。

c)施工单位自检完成后，填写的单元工程质量评定表。

4.3.3.2监理单位应形成以下资料：

a)监理单位对单元工程质量的检验资料（检验的项目和数量应在监理合同中约定）；

b)监理工程师签署质量复核意见的单元工程质量评定表。

4.3.4单元工程质量评定等级

单元工程质量评定等级分为合格、优良。

4.3.5单元工程质量评定标准

4.3.5.1划分工序单元工程质量等级评定标准

4.3.5.1.1单元工程合格等级标准应符合下列要求：

a)各工序施工质量检验评定应全部合格。

b)各项报验资料应符合要求。

4.3.5.1.2单元工程优良等级标准应符合下列要求：

a)各工序施工质量检验评定应全部合格，其中优良工序应达到50%及以上，主要工序应达到优良等级。

6

DB21/T3117—2019

b)各项报验资料应符合要求。

4.3.5.2不划分工序单元工程质量等级评定标准

4.3.5.2.1单元工程合格等级标准应符合下列要求：

a)主控项目，检验结果应全部符合合格质量标准；

b)一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中分布；

c)各项报验资料应符合要求。

4.3.5.2.2单元工程优良等级标准应符合下列要求：

a)主控项目，检验结果应全部符合合格质量标准；

b)一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中分布；

c)各项报验资料应符合要求。

4.3.6阀体单元工程安装质量
