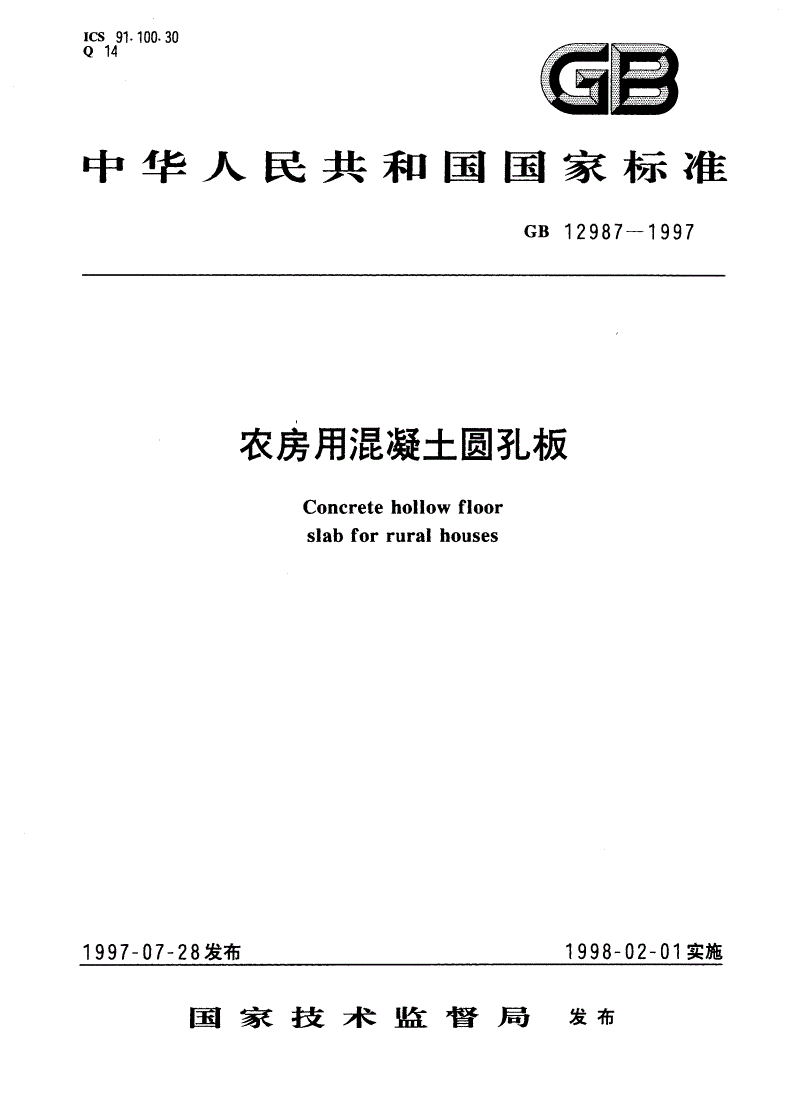

GB 12987-1997 农房用混凝土圆孔板

GB12987一1997

．日毖

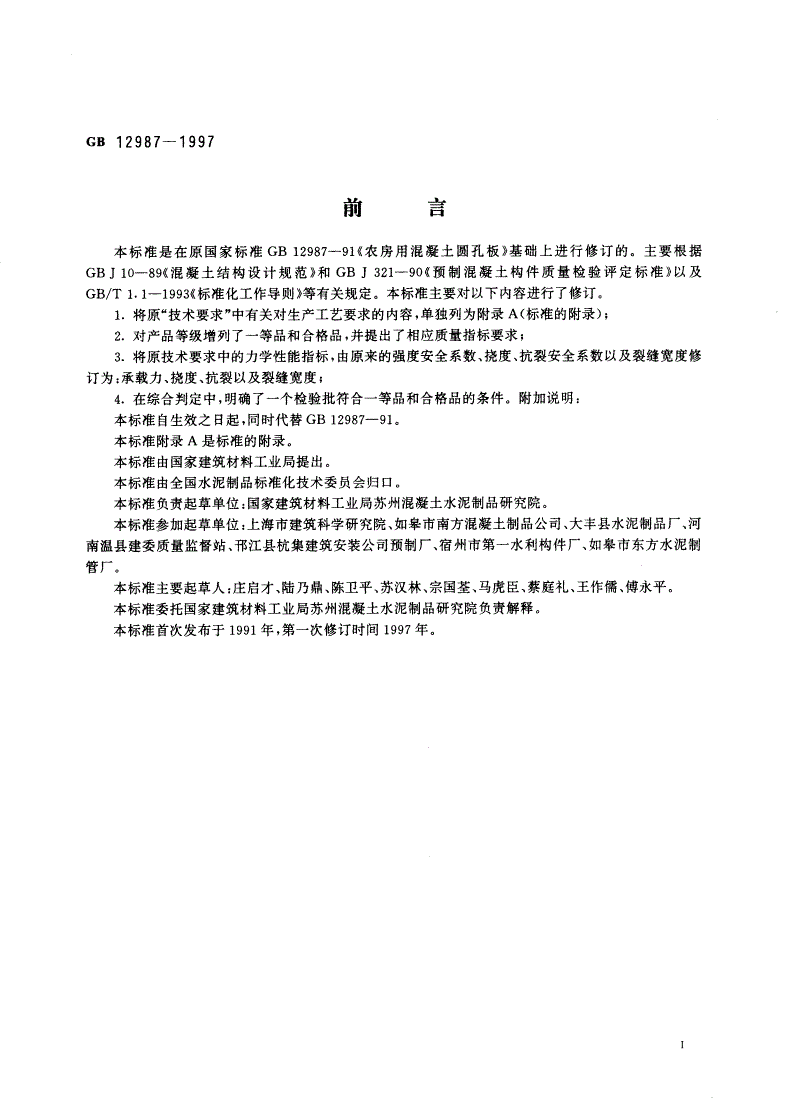

前「翔

本标准是在原国家标准GB12987-91农《房用混凝土圆孔板》基础上进行修订的。主要根据

GBJ10-89((混凝土结构设计规范》和GBJ321-90《预制混凝土构件质量检验评定标准》以及

GB/T1.1-1993标《准化工作导则》等有关规定。本标准主要对以下内容进行了修订。

1．将原“技术要求”中有关对生产工艺要求的内容，单独列为附录A标（准的附录），

2．对产品等级增列了一等品和合格品，并提出了相应质量指标要求；

3．将原技术要求中的力学性能指标，由原来的强度安全系数、挠度、抗裂安全系数以及裂缝宽度修

订为：承载力、挠度、抗裂以及裂缝宽度，

4．在综合判定中，明确了一个检验批符合一等品和合格品的条件。附加说明：

本标准自生效之日起，同时代替GB12987-91,

本标准附录A是标准的附录。

本标准由国家建筑材料工业局提出。

本标准由全国水泥制品标准化技术委员会归口。

本标准负责起草单位：国家建筑材料工业局苏州混凝土水泥制品研究院。

本标准参加起草单位：上海市建筑科学研究院、如皋市南方混凝土制品公司、大丰县水泥制品厂、河

南温县建委质量监督站、邢江县杭集建筑安装公司预制厂、宿州市第一水利构件厂、如皋市东方水泥制

管厂．

本标准主要起草人：庄启才、陆乃鼎、陈卫平、苏汉林、宗国荃、马虎臣、蔡庭礼、王作儒、傅永平。

本标准委托国家建筑材料工业局苏州混凝土水泥制品研究院负责解释．

本标准首次发布于1991年，第一次修订时间1997年．

中华人民共和国国家标准

一.im"o”“”，-Lr-GB12987一1997

佗入刀厅mIV匕代游it曰日翔，‘口以人

Concretehollowfloor代替GB12987-91

slabforruralhouses

1范围

本标准规定了农房用混凝土圆孔板（以下简称圆孔板）的分类、技术要求、试验方法、检验规则等．

本标准适用于农村和乡镇建造的住房、办公室、中小学教室等用作建筑楼面的圆孔板，也适用于作

屋面、天棚等的圆孔板。

2引用标准

下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为

有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB175-92硅酸盐水泥、普通硅酸盐水泥

GB1344-92矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥

GB1499-91钢筋混凝土用热轧带肋钢筋

GB5223-1995预应力混凝土用钢丝

GB8076-1997混凝土外加剂

GB12958-91复合硅酸盐水泥

GB13013-91钢筋混凝土用热轧光圆钢筋

GB13788-92冷轧带肋钢筋

GB/T14684-93建筑用砂

GB/T14685-93建筑用卵石、碎石

GB50164-92混凝土质量控制标准

GB50204-92混凝土结构工程施工及验收规范

GBJ10-89混凝土结构设计规范

GBJ107-87混凝土强度检验评定标准

JGJ63-89混凝土拌合用水标准

JGJ95-95冷轧带肋钢筋混凝土结构技术规程

JC/T624-1996农房混凝土构件质量检测方法

3分类

3.1品种

圆孔板分预应力混凝土圆孔板（以下简称预应力板）和钢筋混凝土圆孔板（以下简称非预应力板）两

个品种。

3.2级别

圆孔板按正常使用均布活荷载标准值划分为五个级别表（1),

国家技术监督局1997一07一28批准1998一02一01实施

Gs12987一1997

表1圆孔板级别kN/m'

际}}J＋1r.5＋2z.0一州3N.0一洲

3.3规格

3.3.1外形

圆孔板外形见图1所示。

佗t}}}0000

下翔

图1圆孔板外形

3.3.2截面尺寸、公称长度

3.3.2.1预应力板截面尺寸、公称长度应符合表2规定。

3.3-2.2非预应力板截面尺寸、公称长度应符合表3规定。

表2预应力板截面尺寸及公称长度mm

价一川

Gs12987一1997

表3非预应力板截面尺寸及公称长度mm

一一洲

3.3.3结构尺寸

33.3.1预应力板结构尺寸参见表4,

表4预应力板结构尺寸mm

片斗二

3.3-3.2非预应力板结构尺寸参见表50

表5非预应力板结构尺寸mm

注口行泣

1h为圆孔顶端至板上表面距离;L：为圆孔底端至板下表面的距离．

2经供需双方协议也可以生产其他规格尺寸的回孔板。

3.4等级

圆孔板按混凝土强度、外观质量、尺寸和力学性能分为一等品B（)和合格品(C（)a

3.5标记

3.5.1预应力板标记如下：

GB12987一1997

NYKB3800X500X110BIGB12987

下下下刊丁下
