GB/T 12987-2008 乡村建设用混凝土圆孔板和配套构件
GB/T 12987-2008 Concrete hollow floor slab and complete sets for village constructs
基本信息
本标准适用于农村和乡镇建造的住房、办公室、中小学教室等用作建筑楼面、屋面和天棚等的圆孔板和混凝土门、窗过梁(以下简称过梁)、阳台悬臂梁(以下简称阳台梁)及楼梯踏步板(以下简称踏步板)等配套构件。
发布历史
-
1997年07月
-
2008年09月
研制信息
- 起草单位:
- 苏州混凝土水泥制品研究院、广州市建筑机械施工有限公司
- 起草人:
- 谈永泉、许晓东、丁昌银、冼聪颖、叶彬彬、庄启才、陆乃鼎、陈卫平、马虎臣、苏汉林、宗国荃、蔡庭礼、王作儒、傅永平、邹伯君、张宝根、曹银宝
- 出版信息:
- 页数:20页 | 字数:36 千字 | 开本: 大16开
内容描述

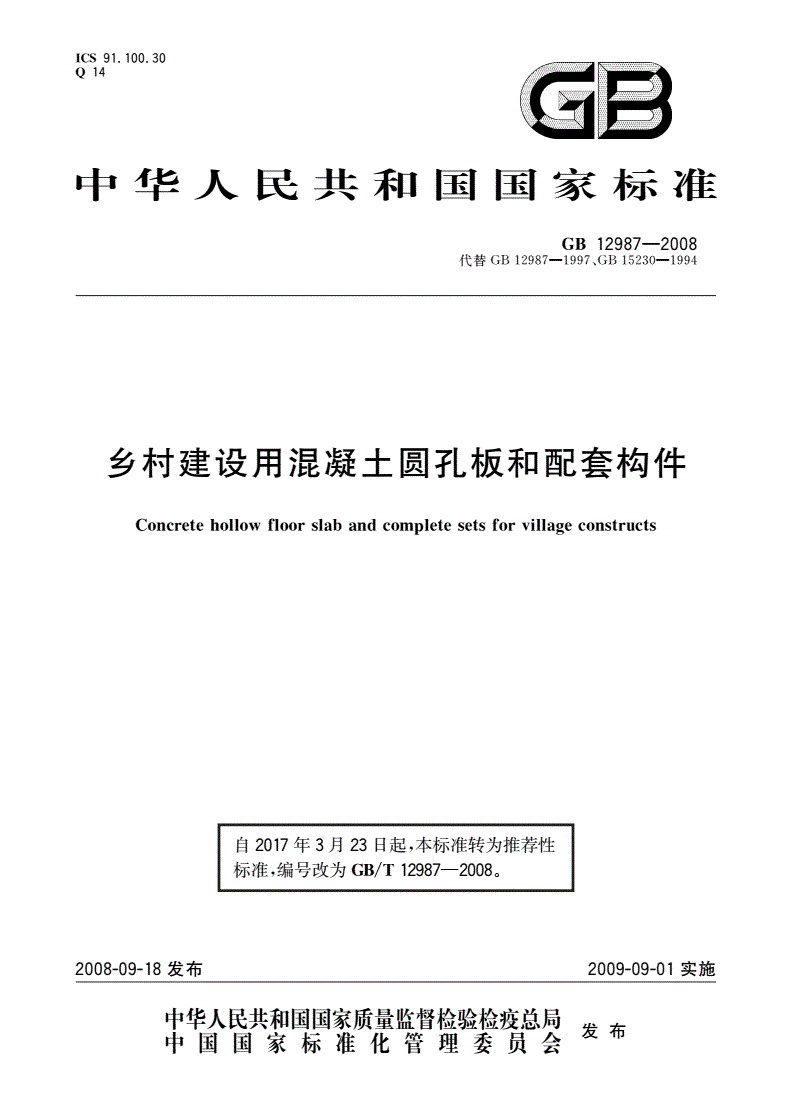

ICS91.100.30
Q14OB
中华人民共和国国家标准
GB12987—2008
代替GB12987—1997,GB15230—1994
乡村建设用混凝土圆孔板和配套构件
Concretehollowfloorslabandcompletesetsforvillageconstructs
自2017年3月23日起,本标准转为推荐性
标准,编号改为GB/T12987-2008。
2008-0978发布200979-01实施
发布
GB12987—2008

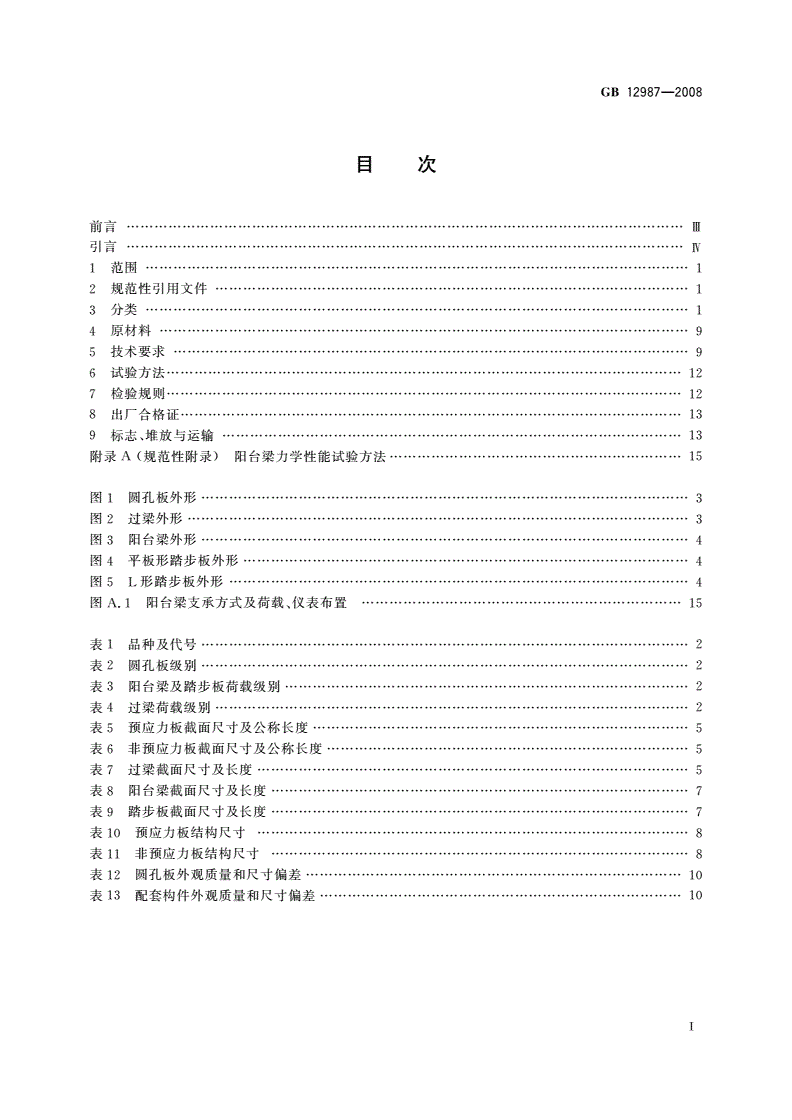

目次
前言m
引言w
1范围1
2规范性引用文件1
3分类1
4原材料9
5技术要求9
6试验方法12
7检验规则12
8岀厂合格证13
9标志、堆放与运输13
附录A(规范性附录)阳台梁力学性能试验方法15
图1圆孔板外形3
图2过梁外形3
图3阳台梁外形4
图4平板形踏步板外形4
图5L形踏步板外形4
图A.1阳台梁支承方式及荷载、仪表布置15
表1品种及代号2
表2圆孔板级别2
表3阳台梁及踏步板荷载级别2
表4过梁荷载级别2
表5预应力板截面尺寸及公称长度5
表6非预应力板截面尺寸及公称长度5
表7过梁截面尺寸及长度5
表8阳台梁截面尺寸及长度7
表9踏步板截面尺寸及长度7
表10预应力板结构尺寸8
表11非预应力板结构尺寸8
表12圆孔板外观质量和尺寸偏差10
表13配套构件外观质量和尺寸偏差10
T
根据中华人民共和国国家标准公告(2017年第7
号)和强制性标准整合精简结论,本标准自2017GB12987—2008
年3月23日起,转为推荐性标准,不再强制执行。
—1—

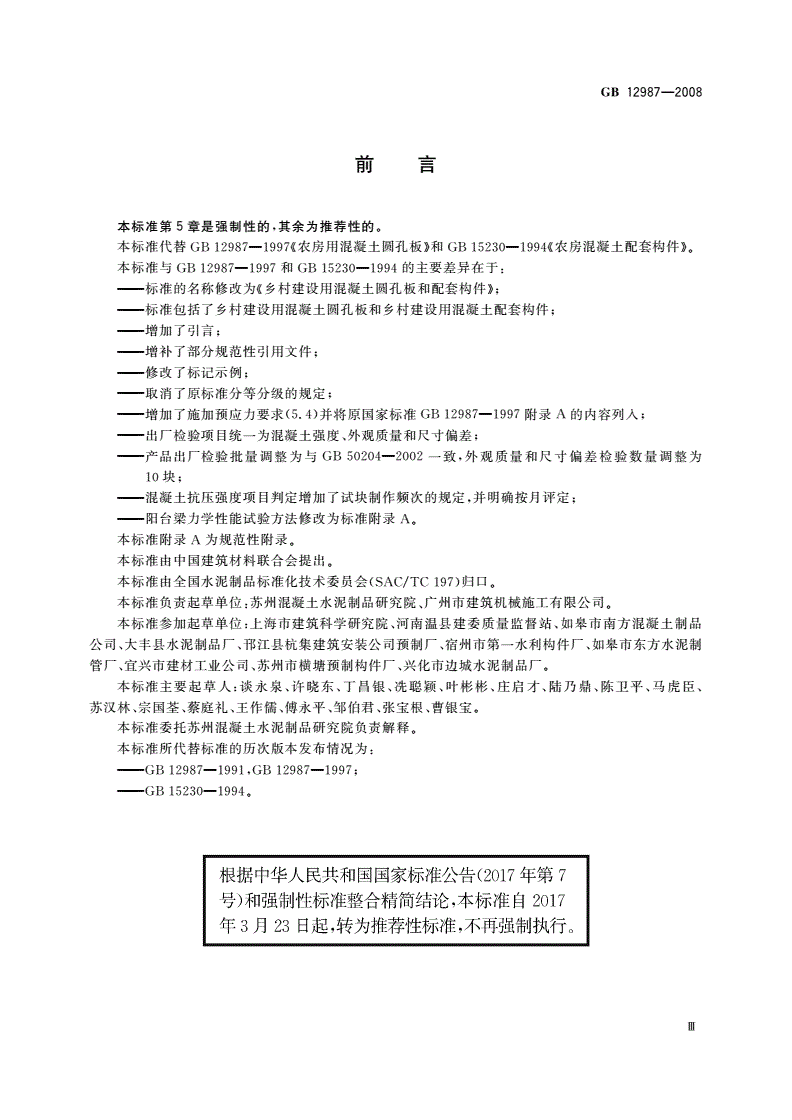

刖弓
本标准第5章是强制性的,其余为推荐性的。
本标准代替GB12987—1997《农房用混凝土圆孔板》和GB15230—1994《农房混凝土配套构件九
本标准与GB12987—1997和GB15230—1994的主要差异在于:
——标准的名称修改为《乡村建设用混凝土圆孔板和配套构件》;
——标准包括了乡村建设用混凝土圆孔板和乡村建设用混凝土配套构件;
——增加了引言;
——增补了部分规范性引用文件;
修改了标记示例;
——取消了原标准分等分级的规定;
-增加了施加预应力要求(5.4)并将原国家标准GB12987—1997附录A的内容列入;
——出厂检验项目统一为混凝土强度、外观质量和尺寸偏差;
—产品出厂检验批量调整为与GB50204-2002一致,外观质量和尺寸偏差检验数量调整为
10块;
——混凝土抗压强度项目判定增加了试块制作频次的规定,并明确按月评定;
——阳台梁力学性能试验方法修改为标准附录A。
本标准附录A为规范性附录。
本标准由中国建筑材料联合会提出。
本标准由全国水泥制品标准化技术委员会(SAC/TC197)归口。
本标准负责起草单位:苏州混凝土水泥制品研究院、广州市建筑机械施工有限公司。
本标准参加起草单位:上海市建筑科学研究院、河南温县建委质量监督站、如皋市南方混凝土制品
公司、大丰县水泥制品厂、和江县杭集建筑安装公司预制厂、宿州市第一水利构件厂、如皋市东方水泥制
管厂、宜兴市建材工业公司、苏州市横塘预制构件厂、兴化市边城水泥制品厂。
本标准主要起草人:谈永泉、许晓东、丁昌银、冼聪颖、叶彬彬、庄启才、陆乃鼎、陈卫平、马虎臣、
苏汉林、宗国荃、蔡庭礼、王作儒、傅永平、邹伯君、张宝根、曹银宝。
本标准委托苏州混凝土水泥制品研究院负责解释。
本标准所代替标准的历次版本发布情况为:
——GB12987—1991,GB12987—1997:
——GB15230—19940
ni
GB12987—2008
引言
我国生产使用乡村建设用混凝土圆孔板和混凝土构配件已有几十年历史,自20世纪70年代开始,
钢筋混凝土圆孔板、预应力混凝土圆孔板、钢筋混凝土和预应力混凝土门、窗过梁、楼梯踏步板,以及混
凝土阳台梁配套构件已在农村、乡镇建造的房屋建筑中得到广泛的应用。为规范农房用混凝土圆孔板
和配套构件的生产,1991年我国首次发布了GB12987—199K农房用混凝土圆孔板》,并于1997年对
该标准进行修订,修订后标准为GB12987—1997«农房用混凝土圆孔板》;我国于1994年发布了
GB15230—1994《农房混凝土配套构件》标准。农房用混凝土圆孔板和配套构件标准发布已十多年。
由于设计规范、标准编制格式等已作变更,原标准有关内容已不符合要求,加上二个产品均为乡村建设
用混凝土构件产品,检验项目、判定等有许多相同,为此国家下达任务,要求对这二个标准进行整合
修订。
在城市建设中,由于建筑楼层高、抗震要求严等原因,混凝土圆孔板已较少使用;但在乡村建设中,
混凝土圆孔板和配套构件因具有结构合理、安装方便、建筑成本低、施工进度快等特点,仍然是最主要的
建筑材料。随着我国施工技术水平的提高和房屋建筑普遍采用抗震结构设计的进一步完善,混凝土圆
孔板和配套构件在乡村建设中所发挥的作用将越来越大。
相信随着国家标准的整合修订和颁布执行,对控制乡村建设用混凝土圆孔板和配套构件的产品质
量、引起各地主管部门的重视和强制各生产厂执行标准、建设和谐社会等必将产生深远的影响,从而使
混凝土圆孔板和配套构件更好地为社会主义新农村建设提供服务。
GB12987—2008
乡村建设用混凝土圆孔板和配套构件
1范围
本标准规定了乡村建设用混凝土圆孔板(以下简称圆孔板)和配套构件(以下简称配套构件)的分
类、原材料、技术要求、试验方法、检验规则、出厂合格证、标志、贮存与运输等。
本标准适用于农村和乡镇建造的住房、办公室、中小学教室等用作建筑楼面、屋面和天棚等的圆孔
板和混凝土门、窗过梁(以下简称过梁)、阳台悬臂梁(以下简称阳台梁)及楼梯踏步板〔以下简称踏步板)
等配套构件。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有
的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究
是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB175通用硅酸盐水泥
GB1499.1钢筋混凝土用钢第1部分:热轧光圆钢筋
GB1499.2钢筋混凝土用钢第2部分:热轧带肋钢筋
GB/T5223预应力混凝土用钢丝
GB8076混凝土外加剂
GB13788冷轧带肋钢筋
GB/T14684建筑用砂
GB/T14685建筑用卵石、碎石
GB50010混凝土结构设计规范
GB/T50081-2002普通混凝土力学性能试验方法标准
GB50119混凝土外加剂应用技术规范
GB50164混凝土质量控制标准
GB50204—2002混凝土结构工程施工质量验收规范
GBJ107混凝土强度检验评定标准
JC/T540混凝土制品用冷拔低碳钢丝
JC/T624农房混凝土构件质量检测方法
JGJ55普通混凝土配合比设计规程
JGJ63混凝土用水标准
JGJ95冷轧带肋钢筋混凝土结构设计规程
3分类
3.1品种
品种及代号见表1。
GB12987—2008
表1品种及代号
品种代号
预应力混凝土圆孔板(以下简称预应力板)NYKB
圆孔板
钢筋混凝土圆孔板(以下简称非预应力板)NGKB
预应力混凝土过梁(以下简称预应力过梁)YGL
过梁
钢筋混凝土过梁(以下简称混凝土过梁)GL
阳台梁YTL
配套构件
预应力L形混凝土踏步板(以下简称预应力L板)YLTB
踏步板混凝土平板形踏步板(以下简称平板)PTB
混凝土I■形踏步板(以下简称I■板)LTB
3.2级别
圆孔板按正常使用均布活荷载标准值划分为五个级别(见表2)。阳台梁和踏步板分别按不同均布
活荷载标准值划分为两个级别(见表3),过梁按其上部承担的墙体自重及板面传给的均布荷载划分为6
个级别(见表4)。
表2圆孔板级别单位为千牛每平方米
级别IninIVV
活荷载标准值1.52.02.53.03.5
表3阳台梁及踏步板荷载级别单位为千牛每平方米
不同级别的均布活荷载级别
构件种类
In
阳台梁2.53.5
踏步板1.52.0
表4过梁荷载级别单位为千牛每米
级别InIVV
组合荷载墙重G+5G+10G+15G+20G+25
注:表中G系指过梁上部1/3净跨高度的墙体白重,(5〜25)kN/m指板面传给的均布荷载。
3.3规格
3.3.1外形
3.3.1.1圆孔板外形见图1所示。
2
GB12987—2008
单位为毫米
十黒
b板宽;
h板厚;
L——板长;
——圆孔顶端至板上表面距离;
tz——圆孔底端至板下表面距离。
图1圆孔板外形
3.3.1.2过梁外形见图2所示。
单位为毫米
b过梁宽;
A——过梁厚;
L——过梁长;
h\L形短边高;
%L形短边宽;
L形长边高;
lh——L形长边宽;
a)——矩形截而;
b)——两个矩形组合截而;
c)——两个L形组合截面;
d)——抽孔的矩形截而。
图2过梁外形
3.3.1.3阳台梁外形见图3所示。
3
GB12987—2008
i>——阳台梁宽;
h——阳台梁厚;
I.——阳台梁长;
hi梢端高度;
b——阳台梁根部长度;
I——阳台梁梢部长度。
图3阳台梁外形
3.3.1.4平板形踏步板和L形踏步板外形见图4和图5所示。
L
■■
b——踏步板宽;
h——踏步板厚;
1.——踏步板长。
图4平板形踏步板外形
b踏步板宽;
h——踏步板厚;
I.——踏步板长;
hi踏步板厚度。
图5L形踏步板外形
GB12987—2008
3.3.2截面尺寸、公称长度
3.3.2.1预应力板、非预应力板截面尺寸、公称长度应分别符合表5、表6规定。
3.3.2.2过梁、阳台梁及踏步板截面尺寸、公称长度应分别符合表7、表8和表9规定。
表5预应力板截面尺寸及公称长度单位为毫米
截面尺寸
级别公称长度
bXh
490X110270030003300
I、u、ni、iv、v340036003800
590X11040004200
490X120300033003400
I、n、皿、iv、y360038004000
590X120420043004500
490X130360038004000
I、u、皿、1V、V420043004500
590X130470048005000
表6非预应力板截面尺寸及公称长度单位为毫米
截面尺寸
级别公称长度
bXh
490X110270030003300
I、u、ni、iv、v34003600
590X110
490X130270030003300
I、u、皿、1V、V340036003800
590X130
490X150
