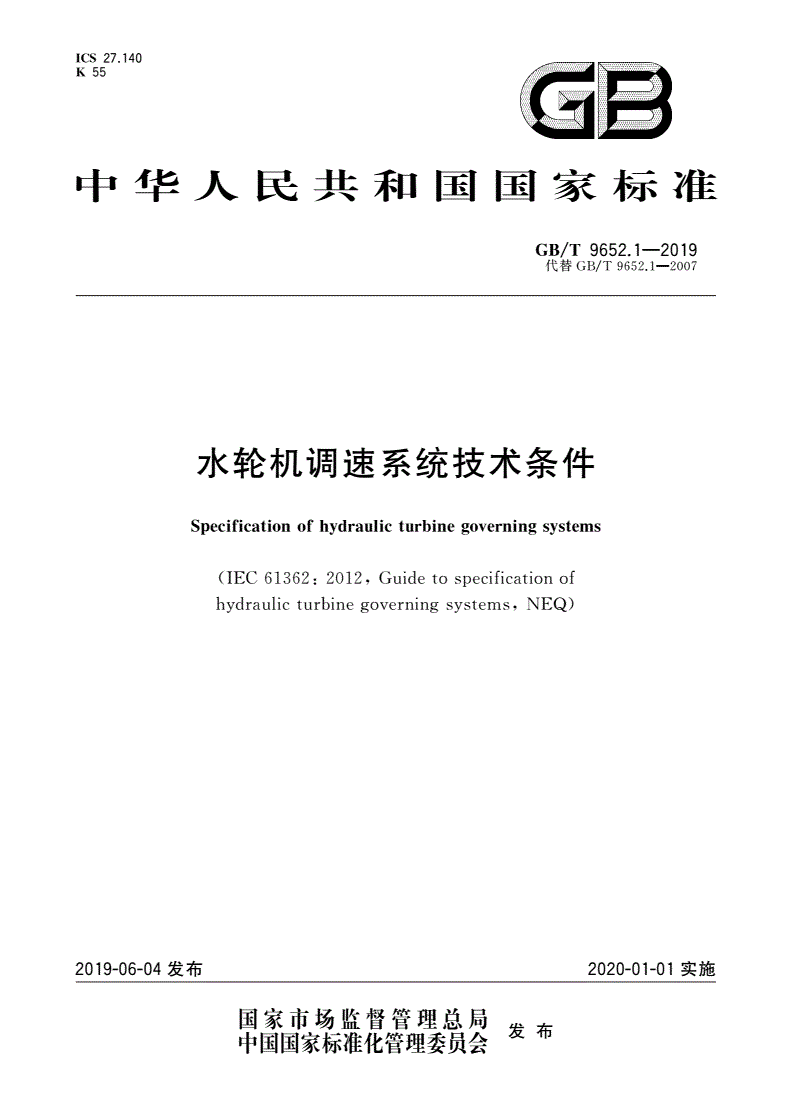

GB/T 9652.1-2019 水轮机调速系统技术条件

ICS27.140

K55

中华人民共和国国家标准

/—

GBT9652.12019

代替/—

GBT9652.12007

水轮机调速系统技术条件

Secificationofhdraulicturbineoverninsstems

pyggy

(:,

IEC613622012Guidetosecificationof

p

,)

hdraulicturbineoverninsstemsNEQ

yggy

2019-06-04发布2020-01-01实施

国家市场监督管理总局

发布

中国国家标准化管理委员会

/—

GBT9652.12019

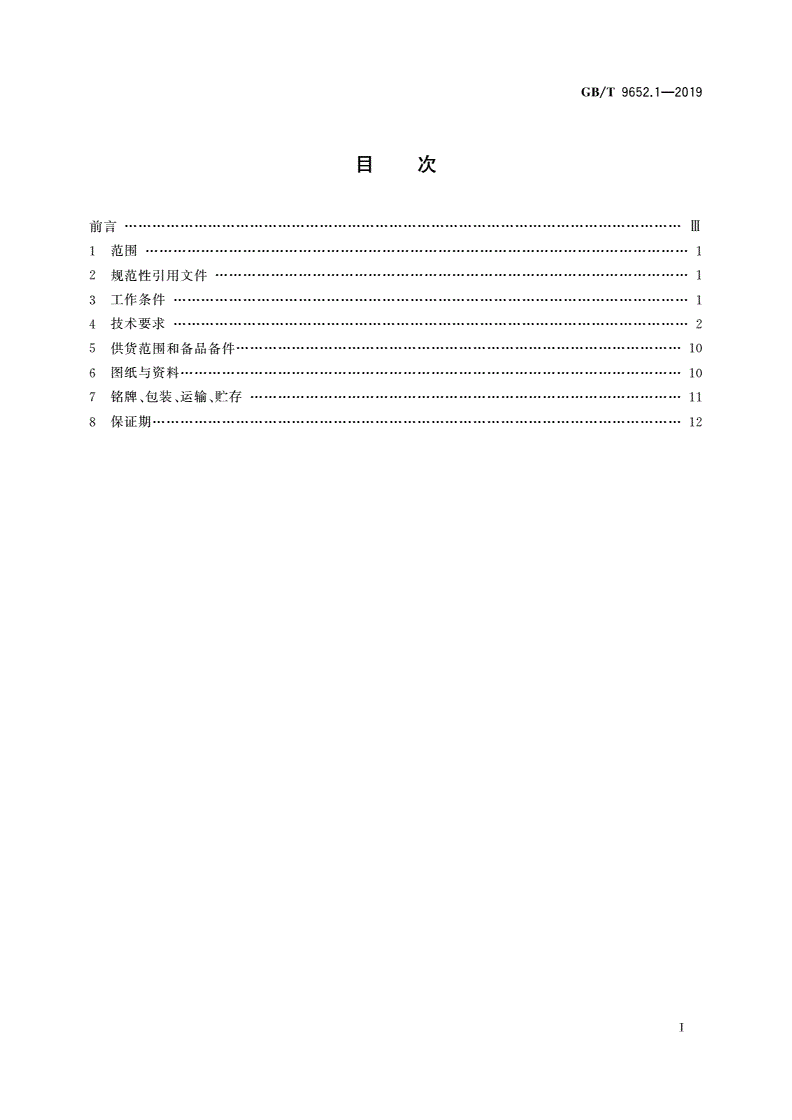

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3工作条件…………………1

4技术要求…………………2

5供货范围和备品备件……………………10

6图纸与资料………………10

、、、…………………

7铭牌包装运输贮存11

8保证期……………………12

Ⅰ

/—

GBT9652.12019

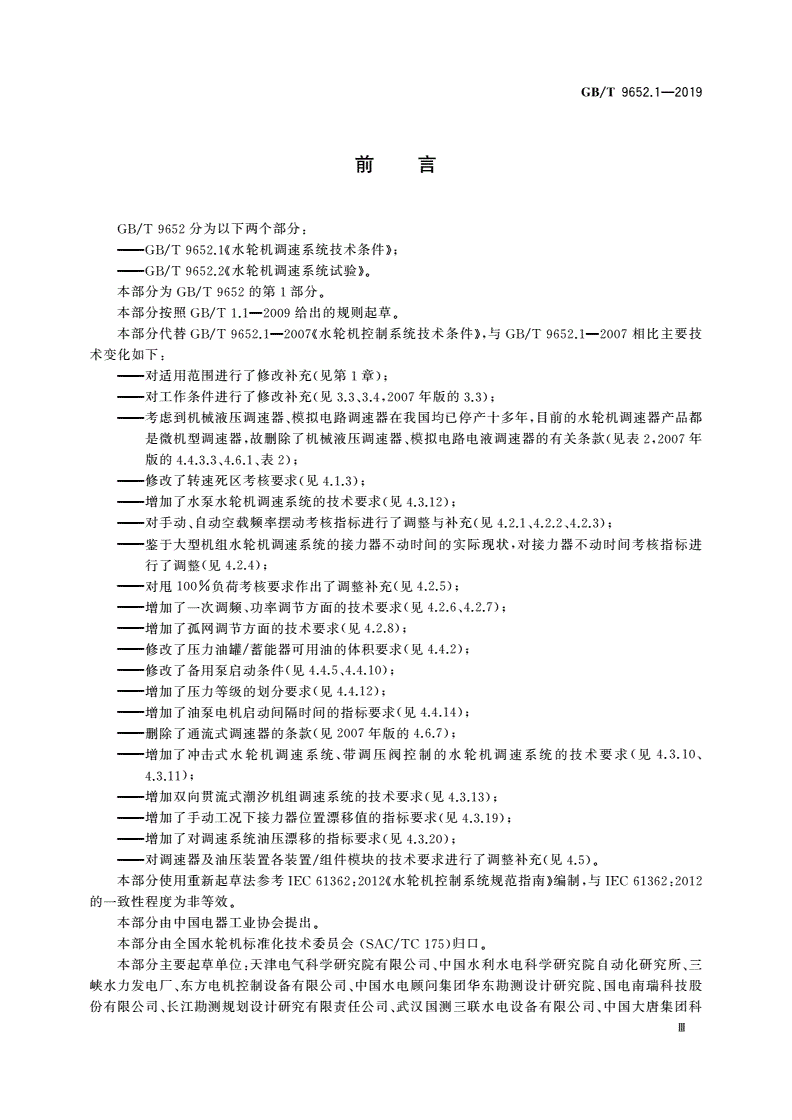

前言

/分为以下两个部分:

GBT9652

———/《水轮机调速系统技术条件》;

GBT9652.1

———/《水轮机调速系统试验》。

GBT9652.2

本部分为/的第部分。

GBT96521

本部分按照/—给出的规则起草。

GBT1.12009

/—《》,/—

本部分代替GBT9652.12007水轮机控制系统技术条件与GBT9652.12007相比主要技

术变化如下:

———();

对适用范围进行了修改补充见第章

1

———(、,);

对工作条件进行了修改补充见3.33.42007年版的3.3

———、,

考虑到机械液压调速器模拟电路调速器在我国均已停产十多年目前的水轮机调速器产品都

,、(,

是微机型调速器故删除了机械液压调速器模拟电路电液调速器的有关条款见表22007年

、、);

版的表

4.4.3.34.6.12

———();

修改了转速死区考核要求见4.1.3

———();

增加了水泵水轮机调速系统的技术要求见4.3.12

———、(、、);

对手动自动空载频率摆动考核指标进行了调整与补充见4.2.14.2.24.2.3

———,

鉴于大型机组水轮机调速系统的接力器不动时间的实际现状对接力器不动时间考核指标进

();

行了调整见4.2.4

———();

对甩100%负荷考核要求作出了调整补充见4.2.5

———、(、);

增加了一次调频功率调节方面的技术要求见4.2.64.2.7

———();

增加了孤网调节方面的技术要求见4.2.8

———/();

修改了压力油罐蓄能器可用油的体积要求见4.4.2

———(、);

修改了备用泵启动条件见4.4.54.4.10

———();

增加了压力等级的划分要求见4.4.12

———();

增加了油泵电机启动间隔时间的指标要求见4.4.14

———();

删除了通流式调速器的条款见2007年版的4.6.7

———、(、

增加了冲击式水轮机调速系统带调压阀控制的水轮机调速系统的技术要求见4.3.10

4.3.11);

———();

增加双向贯流式潮汐机组调速系统的技术要求见4.3.13

———();

增加了手动工况下接力器位置漂移值的指标要求见4.3.19

———();

增加了对调速系统油压漂移的指标要求见4.3.20

———/()。

对调速器及油压装置各装置组件模块的技术要求进行了调整补充见4.5

:《》,:

本部分使用重新起草法参考IEC613622012水轮机控制系统规范指南编制与IEC613622012

的一致性程度为非等效。

本部分由中国电器工业协会提出。

(/)。

本部分由全国水轮机标准化技术委员会SACTC175归口

:、、

本部分主要起草单位天津电气科学研究院有限公司中国水利水电科学研究院自动化研究所三

、、、

峡水力发电厂东方电机控制设备有限公司中国水电顾问集团华东勘测设计研究院国电南瑞科技股

、、、

份有限公司长江勘测规划设计研究有限责任公司武汉国测三联水电设备有限公司中国大唐集团科

Ⅲ

/—

GBT9652.12019

、、。

学技术研究院有限公司水电科学研究院武汉大学西安理工大学

:、、、、、、、、、

本部分主要起草人刘卫亚张建明邵宜祥潘熙和刘安平程远楚余志强邬廷军南海鹏

张新华。

本部分所代替标准的历次版本发布情况为:

————;

GB96521988

———/—、/—。

GBT9652.11997GBT9652.12007

Ⅳ

/—

GBT9652.12019

水轮机调速系统技术条件

1范围

/、、、

GBT9652的本部分规定了水轮机调速系统的工作条件技术要求供货范围和备品备件图纸与

、、、、。

资料铭牌包装运输与储存保证期等要求

()、、。

本部分适用于水轮机调速系统包括水泵水轮机调速系统的设计制造验收

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/:

压力容器第部分通用要求

GBT150.11

/:

压力容器第部分材料

GBT150.22

/:

压力容器第部分设计

GBT150.33

/:、

压力容器第部分制造检验和验收

GBT150.44

/包装储运图示标志

GBT191

/、

GBT3047.1高度进制为20mm的面板架和柜的基本尺寸系列

/电气控制设备

GBT3797

/无金属化孔单双面印刷板分规范

GBT4588.1

/有金属化孔单双面印刷板分规范

GBT4588.2

/水轮发电机组安装技术规范

GBT8564

/三螺杆泵

GBT10886

—涡轮机油

GB111202011

/()

GBT11805水轮发电机组自动化元件装置及其系统基本技术条件

/—液压传动油液固体颗粒污染等级代号

GBT140392002

/电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

GBT17626.4

/蓄能压力容器

GBT20663

/液压系统总成管路冲洗方法

GBT25133

/水轮机调节系统并网运行技术导则

DLT1245

/压力容器涂敷及运输包装

JBT4711

/液压隔离式蓄能器技术条件

JBT7036

/液压齿轮泵

JBT7041

/螺杆泵试验方法

JBT8091

3工作条件

。、,

3.1接力器最大行程与导叶全开度相适应对中小型和特小型调速器导叶实际最大开度至少对应

。。

于接力器最大行程的80%以上调速器与油压装置的工作容量选择是合适的

、、/、/。

3.2管道安装焊接清理与检查应符合GBT8564GBT25133的规定

1

/—

GBT9652.12019

3.3水轮发电机组运行正常应符合以下要求:

)水轮机在制造厂规定的条件下运行;

a

)、、、、、

b测频或测速信号源水轮机导水机构轮叶操作机构喷针及折向器机构调压阀操作机构调

,;

速轴及反馈传动机构应无制造和安装缺陷并符合各部件的技术要求

)所属自动化元件满足/的要求。

cGBT11805

;,

3.4无调压阀的水轮机引水系统的水流惯性时间常数Tw不大于4s有调压室的水轮机引水系统调

。,

压室稳定断面面积宜大于临界稳定断面面积机组惯性时间常数对反击式机组不小于对冲击

Ta3s

;,()

式机组不小于2s同时水流惯性时间常数Tw与机组惯性时间常数Ta的比值机组惯性比率RI不

大于1.2。

3.5使用地点的海拔高度不超过2500m。

,:。

不同海拔高度的调速器周围最高空气温度见表最低空气温度

3.615℃

表1不同海拔高度的最高空气温度

海拔高度/m≤10001000~15001500~20002000~2500

最高空气温度/℃4037.53532.5

:,,

3.7空气相对湿度最湿月的月平均最大相对湿度不大于90%且无凝露同时该月的月平均最低温度

不大于25℃。

—、

调速系统所用油的质量应符合中号号涡轮机油抗磨液压油或黏度相近的同类型

3.8GB11120201132~68

,/—//,。

油的规定油液的清洁度等级应不低于第级工作油温范围为

GBT14039200221181510℃~50℃

,,、、

3.9调整试验前应排除调速系统可能存在的缺陷如机械传动系统的死区卡阻及液压管道与元组

件中可能存在的空气等。

:。,

注本部分所规定的各项静态及动态特性指标均系在满足本章条件下制定如不满足要求有关指标可由供需双

方协商。

4技术要求

4.1一般要求

4.1.1产品应按照规定程序批准的图样及文件制造。

4.1.2调速系统接力器操作功容量应保证达到设计规定值。

4.1.3调速系统静态特性应符合下列规定:

)静态特性曲线应近似为直线。

a

),

在永态转差系数时测至主接力器的转速死区和在水轮机静止及输入转速信号恒

bb=4%i

px

定的条件下接力器摆动值不超过表的规定值。

Δy2

表2转速死区及接力器摆动规定值

调速器操作功/·

ENm

R

项目大型中型小型特小型

E>7500018000≤E≤750003000≤E<18000E<3000

RRRR

转速死区/

i%0.020.060.100.20

x

接力器摆动值/

Δ%0.10.250.40.8

y

2

/—

GBT9652.12019

),

双调整反击式水轮机调速系统的轮叶随动系统不准确度不得超过实测协联关系曲

ci0.8%

a

()。

线与理论设计曲线的偏差应不大于轮叶接力器全行程的±1%

)冲击式水轮机调速系统静态品质应达到:

d

)测至喷针接力器的转速死区符合表规定;

12

),,

2在稳态工况下对多喷嘴冲击式水轮机的任意两喷针之间的位置偏差在整个范围内均不

;
