GB/T 12971.2-2008 电力牵引用接触线 第2部分：钢、铝复合接触线

ICS29.060.10

中华人民共和国国家标准

GB/T12971.2—2008

代替GB12971.1—1991,GB12971.3—1991

电力牵引用接触线

第2部分:钢、铝复合接触线

Trolleyandcontactwiresforelectrictraction

Part2:Aluminiumandsteelcompositetrolleyandcontactwires

2008-06-30发2009-04-01实施

发

GB/T12971.2—2008

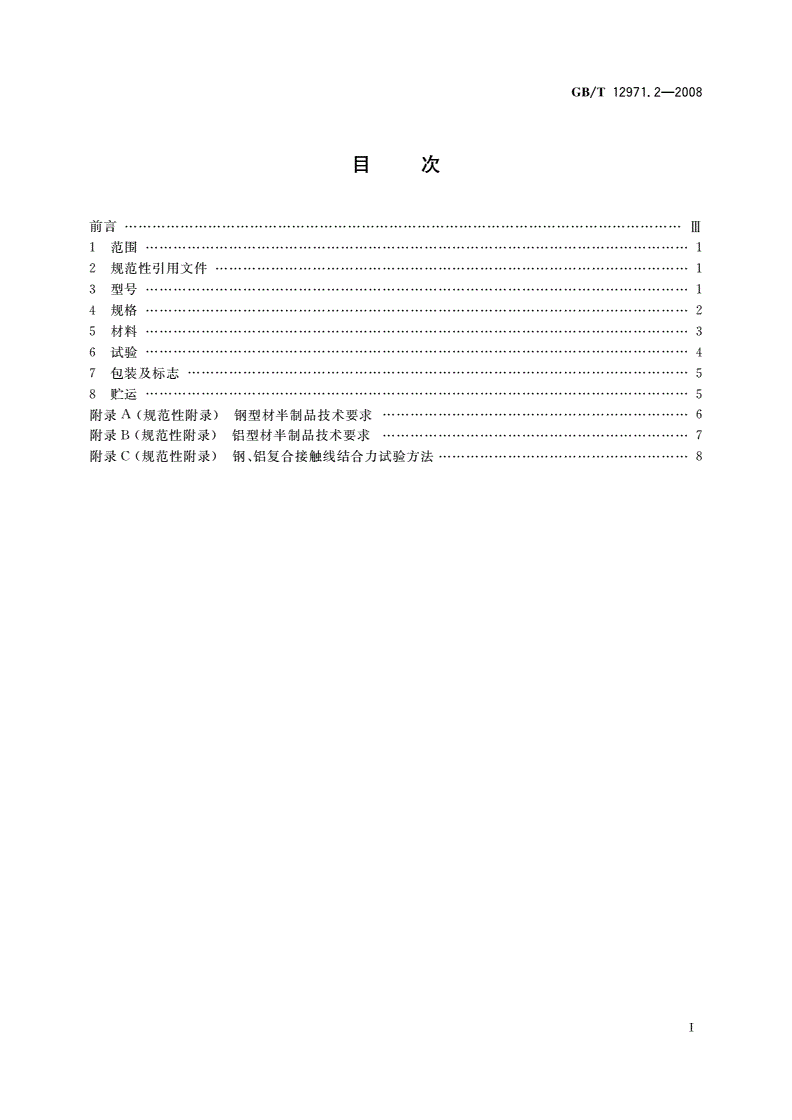

目次

前言ni

i范围1

2规范性引用文件1

3型号1

4规格2

5材料3

6试验4

7包装及标志5

8贮运5

附录A（规范性附录）钢型材半制品技术要求6

附录B（规范性附录）铝型材半制品技术要求7

附录C（规范性附录）钢、铝复合接触线结合力试验方法8

T

GB/T12971.2—2008

-1.Z-—1—

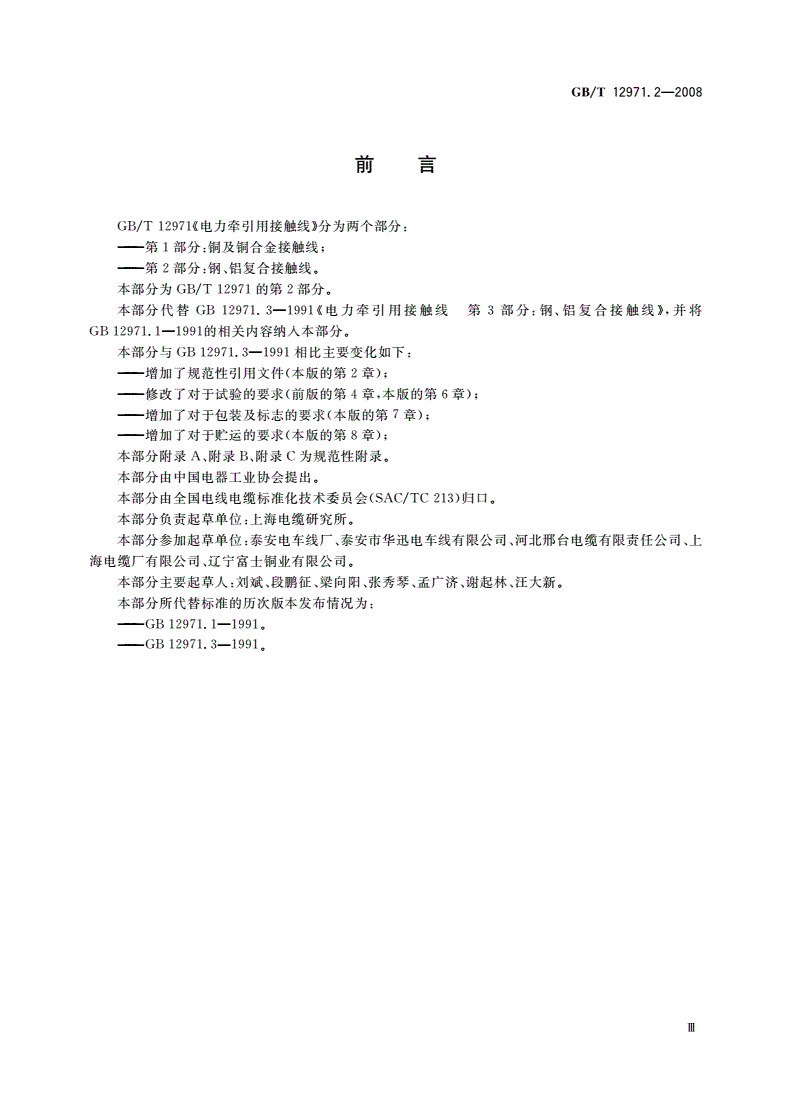

刖弓

GB/T1297K电力牵引用接触线》分为两个部分：

——第1部分:铜及铜合金接触线；

——第2部分:钢、铝复合接触线。

本部分为GB/T12971的第2部分。

本部分代替GB12971.3—1991《电力牵引用接触线第3部分：钢、铝复合接触线》，并将

GB12971.1—1991的相关内容纳入本部分。

本部分与GB12971.3—1991相比主要变化如下：

——增加了规范性引用文件（本版的第2章）；

——修改了对于试验的要求（前版的第4章，本版的第6章）；

——增加了对于包装及标志的要求（本版的第7章）；

——增加了对于贮运的要求（本版的第8章）；

本部分附录A、附录B、附录C为规范性附录。

本部分由中国电器工业协会提出。

本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。

本部分负责起草单位:上海电缆研究所。

本部分参加起草单位：泰安电车线厂、泰安市华迅电车线有限公司、河北邢台电缆有限责任公司、上

海电缆厂有限公司、辽宁富士铜业有限公司。

本部分主要起草人:刘斌、段鹏征、梁向阳、张秀琴、孟广济、谢起林、汪大新。

本部分所代替标准的历次版本发布情况为：

——GB12971.1—19910

GB12971.3—1991o

m

GB/T12971.2—2008

电力牵引用接触线

第2部分:钢、铝复合接触线

1范围

GB/T12971的本部分规定了钢、铝复合接触线产品型号、规格、材料、试验、包装及标志、贮运等。

本部分适用于铁路、工矿、城市交通等电气运输、起重系统用的钢、铝复合接触线。

2规范性引用文件

下列文件中的条款通过GB/T12971的本部分的引用而成为本部分的条款。凡是注日期的引用文

件,其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成

协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本

部分。

GB/T1196-2002重熔用铝锭

GB/T304&2—2007电线电缆电性能试验方法第2部分金属导体材料电阻率试验

(IEC60648:1974,MOD)

GB/T4909.2—1985裸电线试验方法尺寸测量

GB/T4909.3—1985裸电线试验方法拉力试验

GB/T4909.4—1985裸电线试验方法扭转试验

JB/T8137.2—1999电线电缆交货盘第2部分全木结构交货盘

JB/T8137.4—1999电线电缆交货盘第4部分型钢复合结构交货盘

3型号

3.1产品表示方法

钢、铝复合接触线产品按材料有不同分类、各类中按截面积分又有不同的规格。产品型号用以下形

式表亦O

C

TTT

1规格：标称截面积数值（平方毫米）。

材料代号。

I接触线。

3.2材料代号

钢、铝复合接触线的材料代号如表1。

表1钢、铝复合接触线的材料代号

材料代号名称

CGLN内包梯形钢，钢、铝复合接触线

CGLW外露异形钢，钢、铝复合接触线

3.3截面
