GB/T 33208-2025 设备结构健康监测 基于叶尖定时原理的透平叶片振动在线监测方法

ICS17160

CCSJ0.4

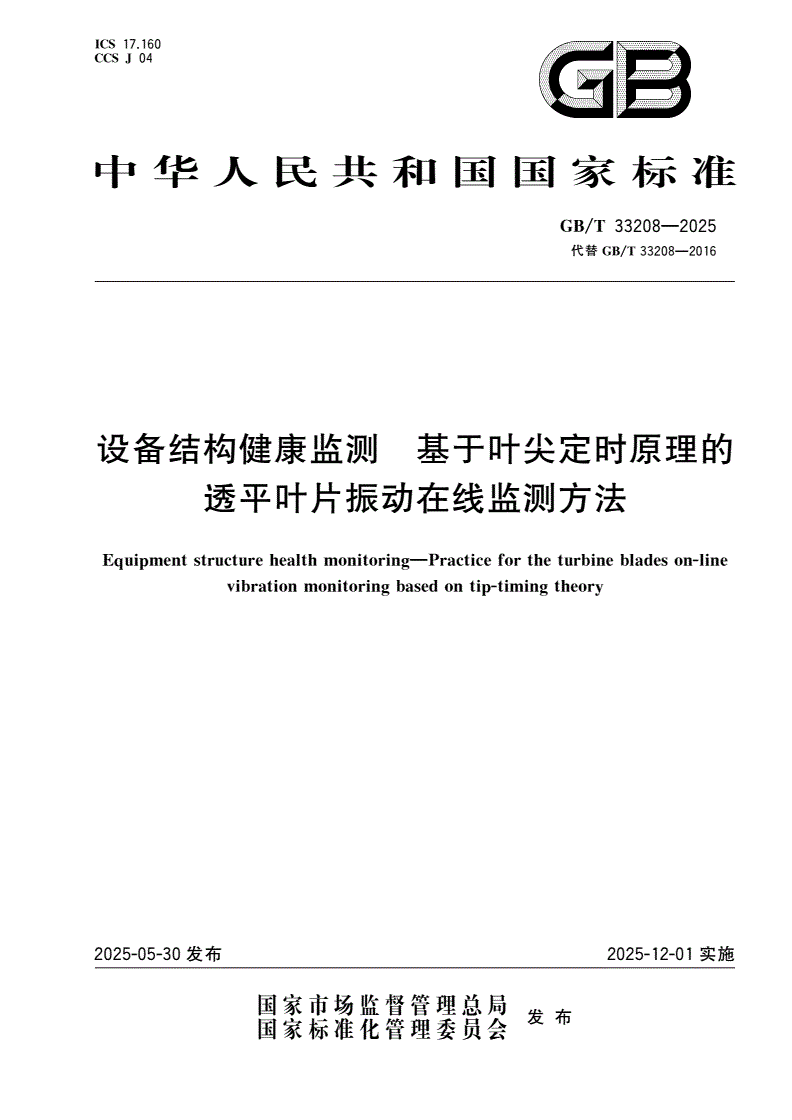

中华人民共和国国家标准

GB/T33208—2025

代替GB/T33208—2016

设备结构健康监测基于叶尖定时原理的

透平叶片振动在线监测方法

Equipmentstructurehealthmonitoring—Practicefortheturbinebladeson-line

vibrationmonitoringbasedontip-timingtheory

2025-05-30发布2025-12-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T33208—2025

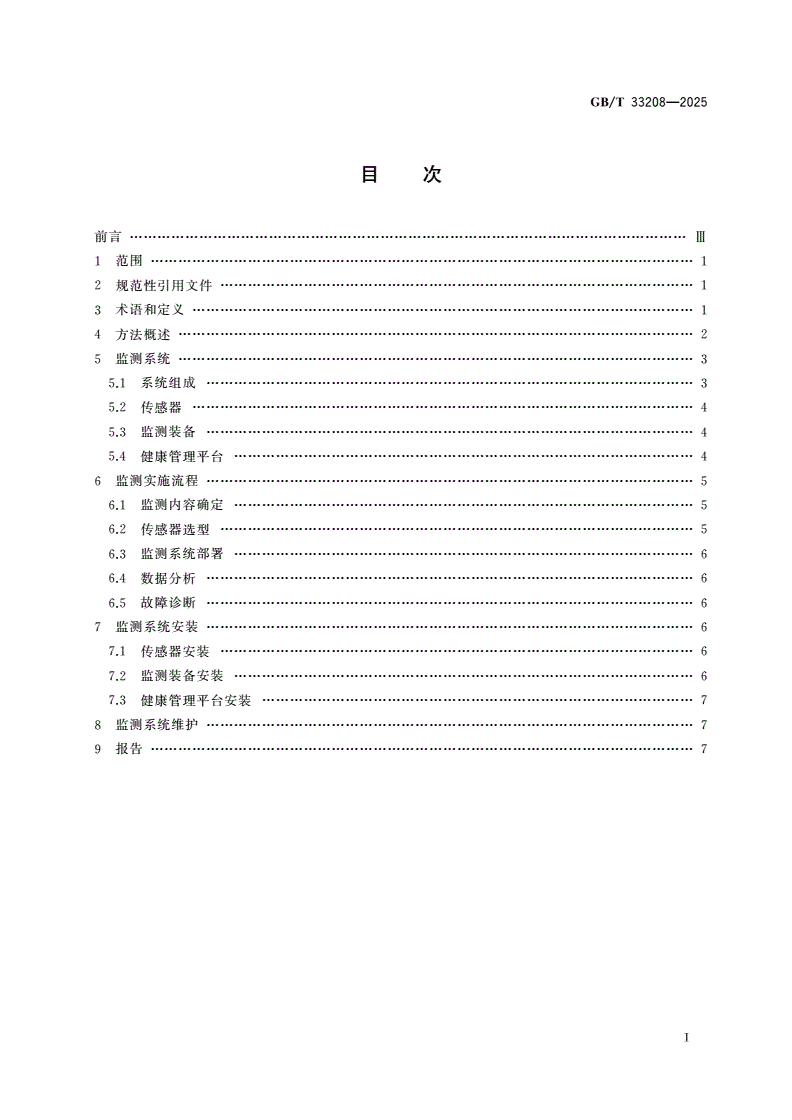

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

方法概述

4…………………2

监测系统

5…………………3

系统组成

5.1……………3

传感器

5.2………………4

监测装备

5.3……………4

健康管理平台

5.4………………………4

监测实施流程

6……………5

监测内容确定

6.1………………………5

传感器选型

6.2…………………………5

监测系统部署

6.3………………………6

数据分析

6.4……………6

故障诊断

6.5……………6

监测系统安装

7……………6

传感器安装

7.1…………………………6

监测装备安装

7.2………………………6

健康管理平台安装

7.3…………………7

监测系统维护

8……………7

报告

9………………………7

Ⅰ

GB/T33208—2025

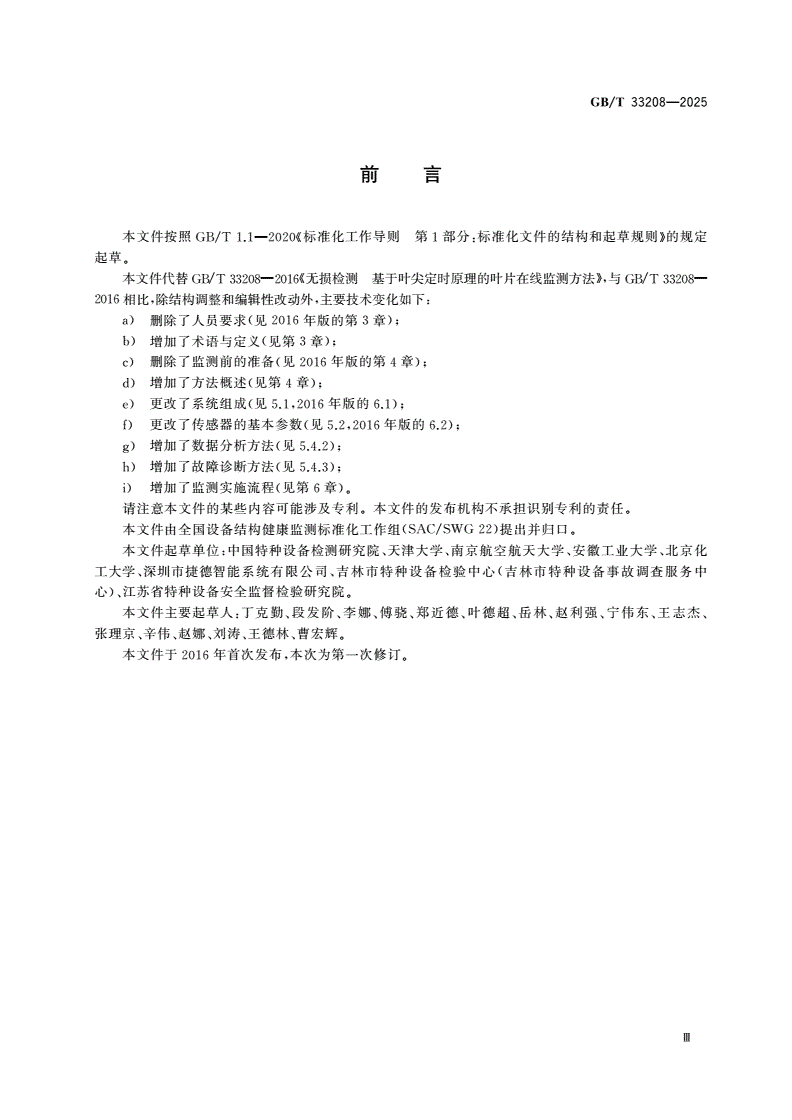

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件代替无损检测基于叶尖定时原理的叶片在线监测方法与

GB/T33208—2016《》,GB/T33208—

相比除结构调整和编辑性改动外主要技术变化如下

2016,,:

删除了人员要求见年版的第章

a)(20163);

增加了术语与定义见第章

b)(3);

删除了监测前的准备见年版的第章

c)(20164);

增加了方法概述见第章

d)(4);

更改了系统组成见年版的

e)(5.1,20166.1);

更改了传感器的基本参数见年版的

f)(5.2,20166.2);

增加了数据分析方法见

g)(5.4.2);

增加了故障诊断方法见

h)(5.4.3);

增加了监测实施流程见第章

i)(6)。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由全国设备结构健康监测标准化工作组提出并归口

(SAC/SWG22)。

本文件起草单位中国特种设备检测研究院天津大学南京航空航天大学安徽工业大学北京化

:、、、、

工大学深圳市捷德智能系统有限公司吉林市特种设备检验中心吉林市特种设备事故调查服务中

、、(

心江苏省特种设备安全监督检验研究院

)、。

本文件主要起草人丁克勤段发阶李娜傅骁郑近德叶德超岳林赵利强宁伟东王志杰

:、、、、、、、、、、

张理京辛伟赵娜刘涛王德林曹宏辉

、、、、、。

本文件于年首次发布本次为第一次修订

2016,。

Ⅲ

GB/T33208—2025

设备结构健康监测基于叶尖定时原理的

透平叶片振动在线监测方法

1范围

本文件描述了基于叶尖定时原理的透平叶片振动在线监测方法包括方法概述监测系统监测实

,、、

施流程监测系统安装监测系统维护监测报告

、、、。

本文件适用于航空发动机燃气轮机汽轮机风机水轮机压缩机烟气轮机等大型透平机械叶片

、、、、、、

的振动在线监测

。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

机器状态监测与诊断振动状态监测第部分总则

GB/T19873.11:

机器状态监测与诊断振动状态监测第部分振动数据处理分析与描述

GB/T19873.22:、

3术语和定义

界定的以及下列术语和定义适用于本文件

GB/T19873.1。

31

.

透平叶片turbineblade

透平机械如汽轮机燃气轮机水轮机等中用以引导流体按一定方向流动并推动转子旋转的重

(、、),

要部件

。

注装在壳体上的叶片称静叶片或导叶装在转子上的叶片称为动叶片透平叶片的主体是叶身其尺寸关系到透

:,。,

平的流通能力

。

32

.

叶尖定时tip-timing

叶片旋转过程中到达传感器的时间大型透平机械机匣上安装叶尖定时传感器通过传感器测量

。,

每个叶片到达传感器处的时间

。

33

.

转速传感器speedsensor

将旋转物体的转速转换为电量输出的传感器

。

34

.

位移分辨力displacementresolution

传感器能够识别的最小位移的物理变化量

。

35

.

响应带宽responsivebandwidth

伺服系统能响应的最大正弦波频率

。

1
