GB/T 26091-2010 齿轮单面啮合整体误差测量仪

ICS17．040．30

J42

蘑雪

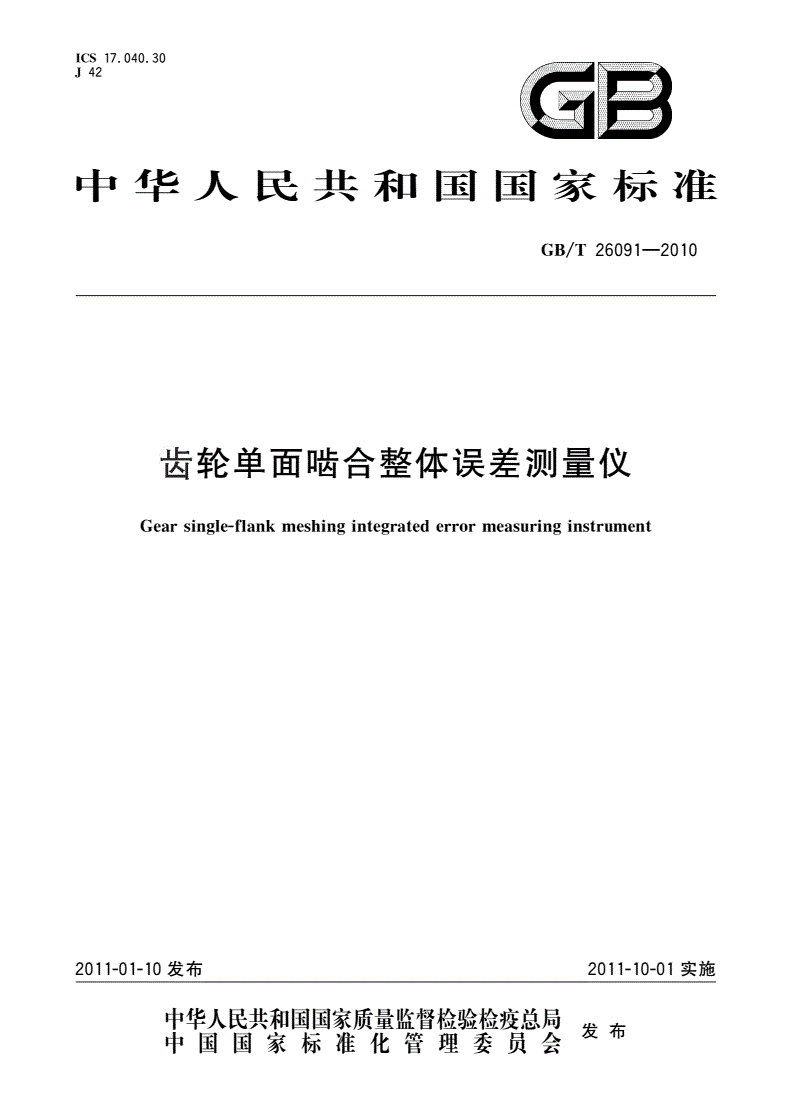

中华人民共和国国家标准

GB／T

齿轮单面啮合整体误差测量仪

Gearerrorinstrument

single-flankmeshingintegratedmeasuring

201

2011-01-10发布1—10-01实施

宰瞀鹳紫瓣警糌瞥星发布中国国家标准化管理委员会仪1”

GB／T26091—2010

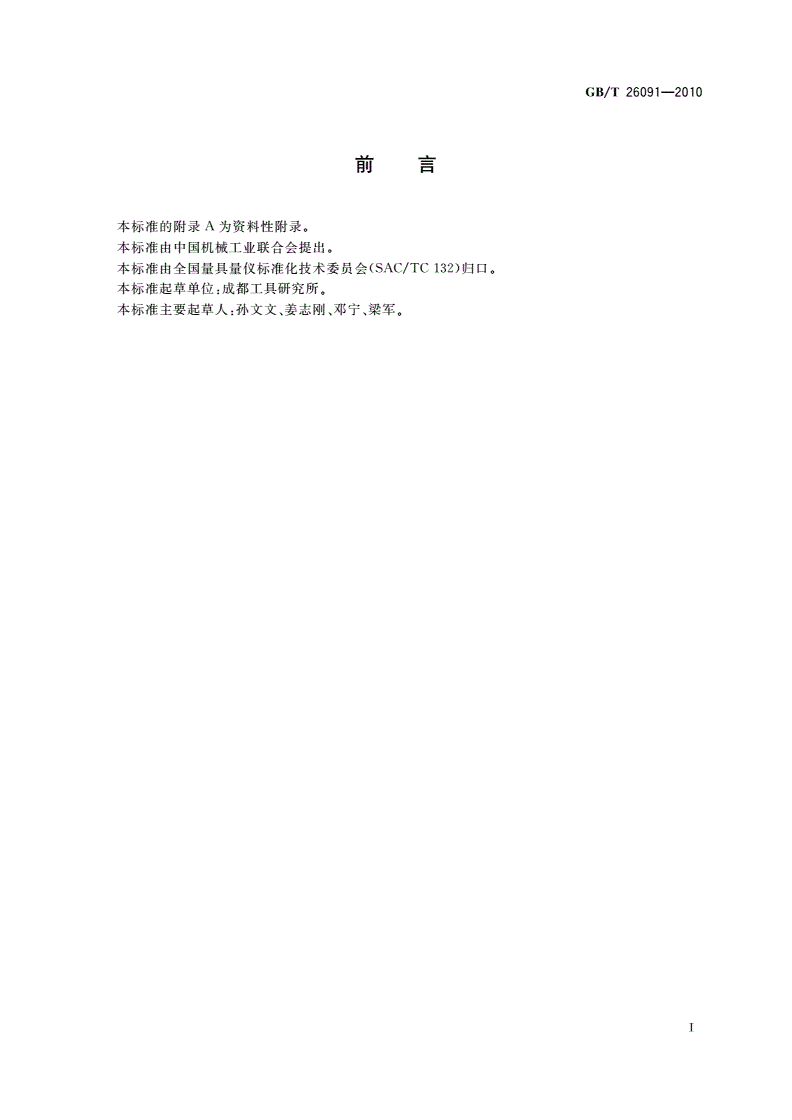

刖昌

本标准的附录A为资料性附录。

本标准由中国机械工业联合会提出。

132)归口。

本标准由全国量具量仪标准化技术委员会(SAC／TC

本标准起草单位：成都工具研究所。

本标准主要起草人：孙文文、姜志刚、邓宁、粱军。

26091—2010

GB／T

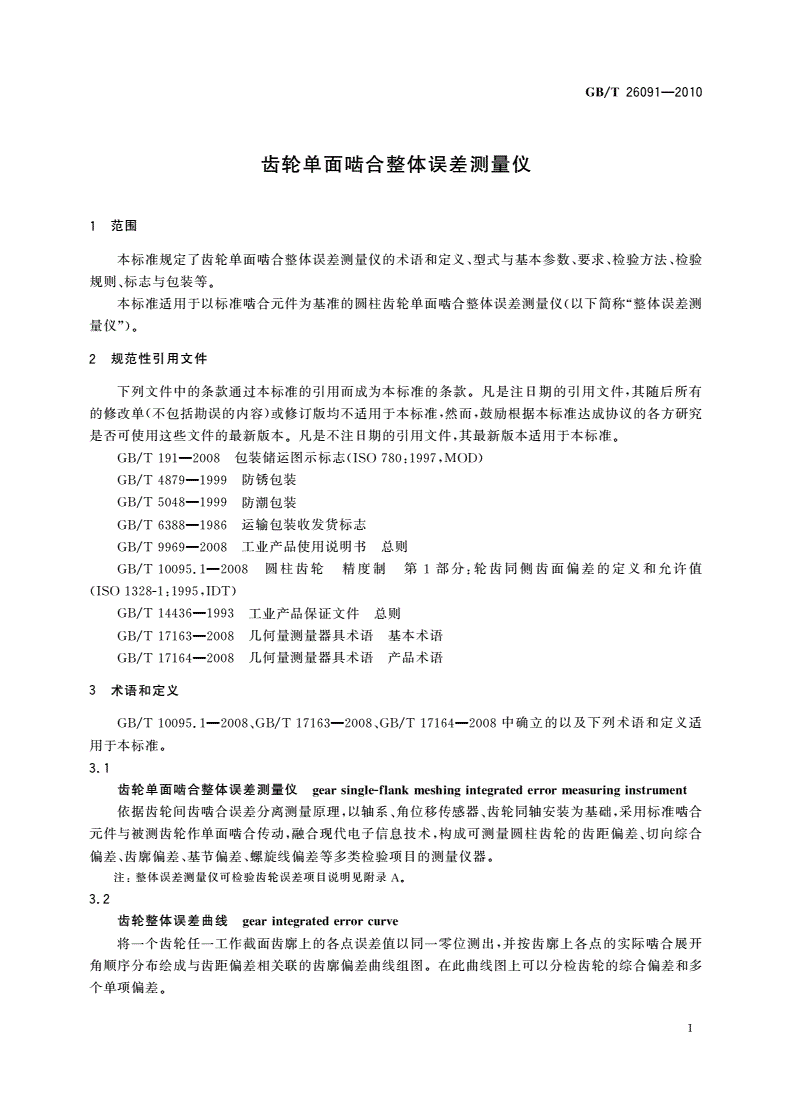

齿轮单面啮合整体误差测量仪

1范围

本标准规定了齿轮单面啮合整体误差测量仪的术语和定义、型式与基本参数、要求、检验方法、检验

规则、标志与包装等。

本标准适用于以标准啮合元件为基准的圆柱齿轮单面啮合整体误差测量仪(以下简称“整体误差测

量仪”)。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB／T780：1997，MOD)

19l一2008包装储运图示标志(ISO

4879

GB／T1999防锈包装

5048

GB／T1999防潮包装

GB／T63881986运输包装收发货标志

GB／T9969--2008工业产品使用说明书总则

10095．1--2008

GB／T圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值

(ISO1328一l：1995，IDT)

GB／T

14436--1993工业产品保证文件总则

17163

GB／T2008几何量测量器具术语基本术语

17164

GB／T2008几何量测量器具术语产品术语

3术语和定义

1716317164

GB／T10095．1—2008、GB／T2008、GB／T2008中确立的以及下列术语和定义适

用于本标准。

3．1

errorinstrument

meshingintegrated

齿轮单面啮合整体误差测量仪gearsingle-flankmeasuring

依据齿轮问齿啮合误差分离测量原理，以轴系、角位移传感器、齿轮同轴安装为基础，采用标准啮合

元件与被测齿轮作单面啮合传动，融合现代电子信息技术，构成可测量圆柱齿轮的齿距偏差、切向综合

偏差、齿廓偏差、基节偏差、螺旋线偏差等多类检验项目的测量仪器。

注：整体误差测量仪可检验齿轮误差项目说明见附录A。

3．2

errorcurve

齿轮整体误差曲线gearintegrated

将一个齿轮任一工作截面齿廓上的各点误差值以同一零位测出，并按齿廓上各点的实际啮合展开

角顺序分布绘成与齿距偏差相关联的齿廓偏差曲线组图。在此曲线图上可以分检齿轮的综合偏差和多

个单项偏差。

26091—2010

GB／T

4型式与基本参数

4．1型式

整体误差测量仪的型式及主要部分的名称见图1。型式图仅做图解说明，不表示详细结构。

1——机座(或箱体)；9——左立柱；

z——左右移动手轮；10——蜗杆滑架上下移动手轮

3——操作面板；11——横向导轨；

4——上、下移动手轮；12——蜗杆光栅轴系}

5——右立柱；13——蜗杆滑架；

6——上顶尖座；14——蜗杆架倾角圆标尺；

7——被测齿轮及芯轴15——测量蜗杆；

8——齿轮光栅轴系；16——蜗杆顶尖伸缩压杆。

图1齿轮单面啮合整体误差测量仪

4．2基本参数

整体误差测量仪的基本参数值参见表1。

表1基本参数

可测齿轮

上下顶尖的

顶圆直径≤模数优。最大齿宽最多齿数／个螺旋角／最大质量／kg最大距离／

≥(。)≥

150O．2～4120255——40～4010200

3200．5～6160255—38～3830250

450o．5～io200255—43～43150400

560o．5～io200255—43～43200400

5要求

5．1环境条件

5．1．1整体误差测量仪可在常温(5～28)℃范围内工作；工作期间2h，温度波动不应超过士3℃。

2

26091--2010

GB／T

5．1．2整体误差测量仪应在20℃±5℃，相对湿度不大于65％的条件下检定；可测螺旋线偏差的该类

整体误差测量仪应在20℃±2℃，相对湿度不大于60％的条件下检定。

5．1．3整体误差测量仪应放置于防潮、抗振和清洁的环境中。

5．2外观

5．2．1整体误差测量仪电镀表面不应有毛刺和镀层脱落现象。

5．2．2整体误差测量仪油漆面不应有脱漆、碰伤及颜色不均现象。

5．2．3整体误差测量仪金属表面不应有影响测量精度的碰伤和划痕，工作面不应有锈蚀和斑痕。

5．3相互作用

5．3．1整体误差测量仪各运动部件保持灵活、平稳，不应有卡滞或突跳现象。

5．3．2整体误差测量仪各紧固部件应可靠。

5．4精度

5．4．1单项几何精度

a)纵向标尺的定位偏差绝对值不应大于0．05mm。

b)蜗杆架升降对上、下顶尖连线的平行度不应大于表2的规定值。

表2蜗杆架升降对上、下顶尖连线的平行度

平行度／pm

检验长度／ram正侧母线(纵向)旁侧母线(横向)

不可测螺旋线可测螺旋线不可测螺旋线可测螺旋线

100204202．0

160255252．5

200276252．8

c)圆标尺的零位偏差绝对值不应大于27，其定位偏差绝
