DB23/T 3407-2023 高速公路智慧工地建设实施细则

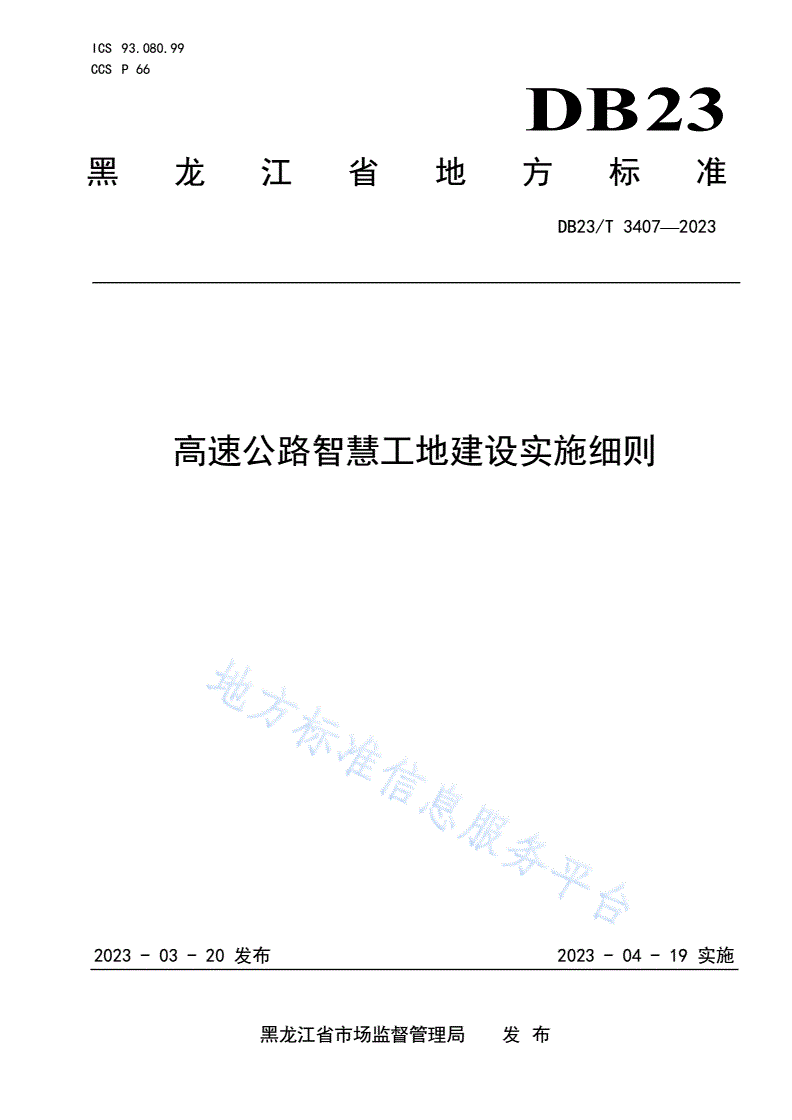

ICS93.080.99

CCSP66

DB23

黑龙江省地方标准

DB23/T3407—2023

高速公路智慧工地建设实施细则

2023-03-20发布2023-04-19实施

黑龙江省市场监督管理局  发布

DB23/T3407—2023

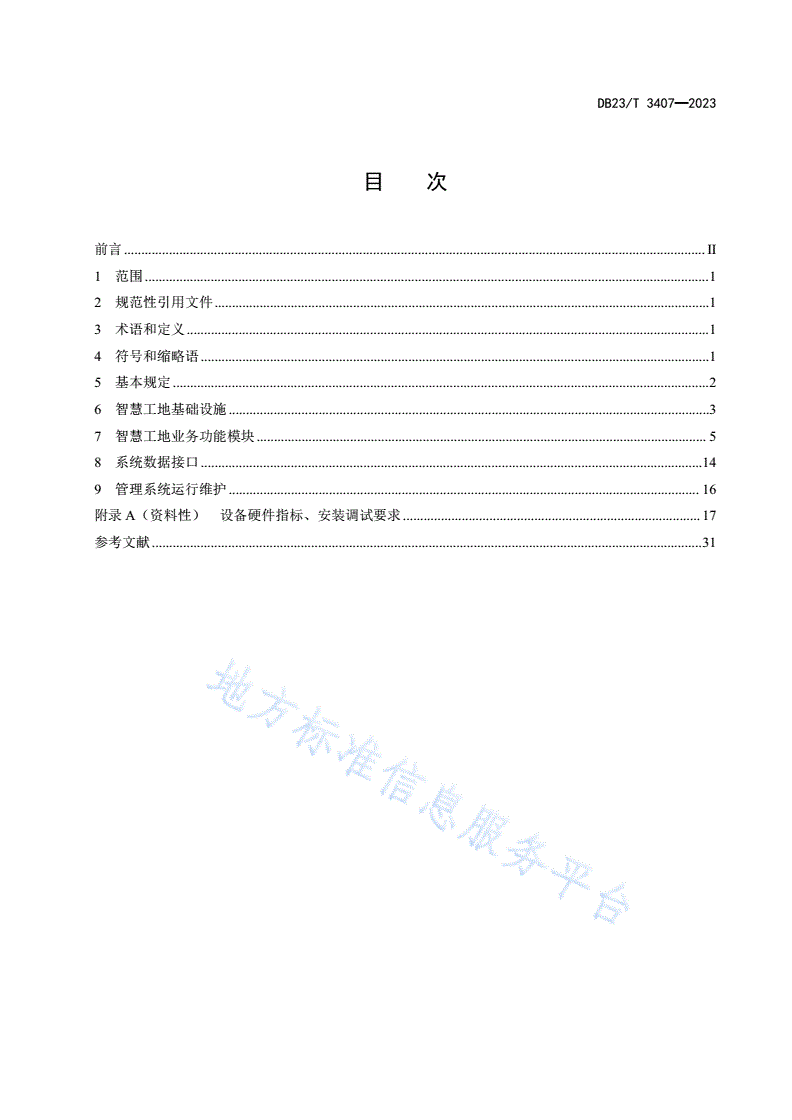

目次

前言........................................................................................................................................................................Ⅱ

1范围...................................................................................................................................................................1

2规范性引用文件...............................................................................................................................................1

3术语和定义.......................................................................................................................................................1

4符号和缩略语...................................................................................................................................................1

5基本规定...........................................................................................................................................................2

6智慧工地基础设施...........................................................................................................................................3

7智慧工地业务功能模块..................................................................................................................................5

8系统数据接口.................................................................................................................................................14

9管理系统运行维护........................................................................................................................................16

附录A（资料性）设备硬件指标、安装调试要求......................................................................................17

参考文献...............................................................................................................................................................31

DB23/T3407—2023

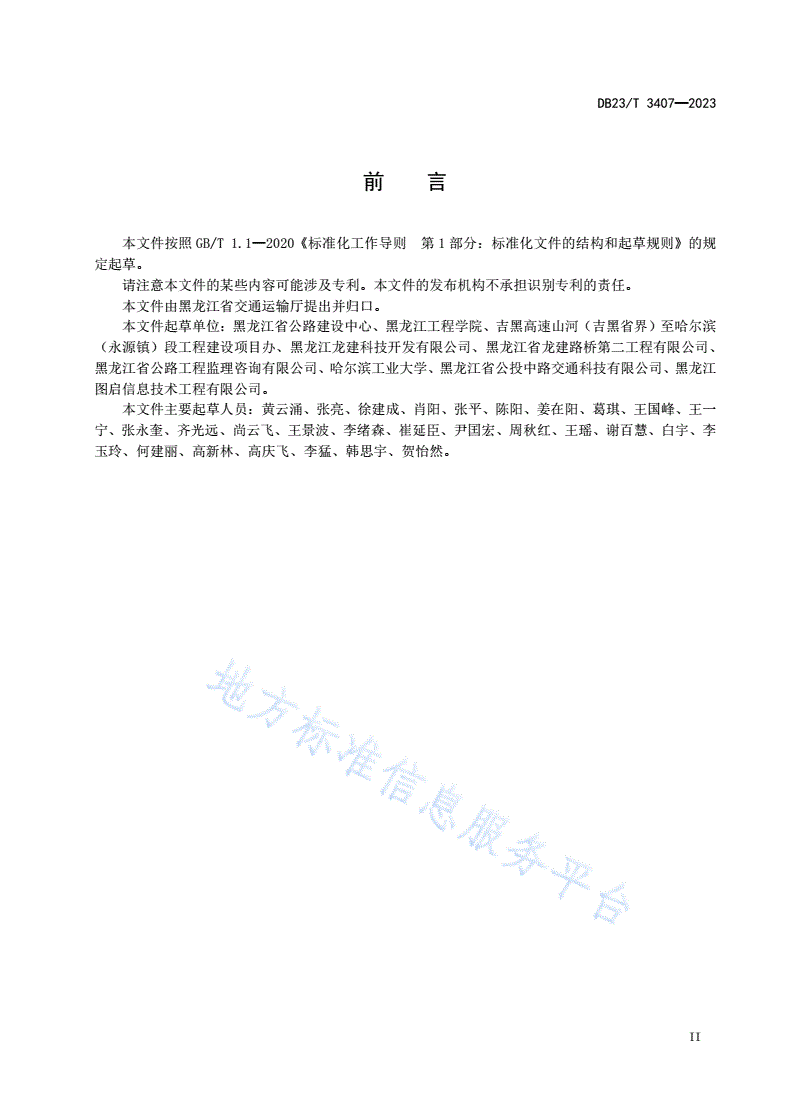

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规

定起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由黑龙江省交通运输厅提出并归口。

本文件起草单位：黑龙江省公路建设中心、黑龙江工程学院、吉黑高速山河（吉黑省界）至哈尔滨

（永源镇）段工程建设项目办、黑龙江龙建科技开发有限公司、黑龙江省龙建路桥第二工程有限公司、

黑龙江省公路工程监理咨询有限公司、哈尔滨工业大学、黑龙江省公投中路交通科技有限公司、黑龙江

图启信息技术工程有限公司。

本文件主要起草人员：黄云涌、张亮、徐建成、肖阳、张平、陈阳、姜在阳、葛琪、王国峰、王一

宁、张永奎、齐光远、尚云飞、王景波、李绪森、崔延臣、尹囯宏、周秋红、王瑶、谢百慧、白宇、李

玉玲、何建丽、高新林、高庆飞、李猛、韩思宇、贺怡然。

II

DB23/T3407—2023

高速公路智慧工地建设实施细则

1范围

本文件规定了高速公路智慧工地建设的术语和定义、缩略语、基本规定、智慧工地基础设施、智慧

工地业务功能模块、系统数据接口、系统运行维护与网络安全。

本文件适用于高速公路智慧工地建设实施，其他各级公路可参照执行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB18030信息技术中文编码字符集

GB/T22239-2019信息安全技术网络安全等级保护基本要求

GB/T36625.3智慧城市数据融合第3部分：数据采集规范

GA/T1347-2017信息安全技术云存储系统安全技术要求

DB23/T3409-2023高速公路智慧工地建设实施指南

3术语和定义

DB23/T3409-2023高速公路智慧工地建设实施指南介定的术语定义适用于本文件。

4缩略语

下列缩略语适用于本文件。

AI：人工智能(ArtificialIntelligence）

API：应用程序编程接口(applicationprogrammingInterface）

APP：计算机应用程序(Application）

CA认证：电子认证服务(certificateauthority）

HLS：动态码率自适应技术(httplivestreaming）

HTTP：超文本传输协议(hypertexttransferprotocol）

HTML5：超文本标记语言的第五次重大修改(hypertextmarkuplanguage）

IP地址：互联网协议地址(internetprotocoladdress）

JSON：JS对象标记(JavaScriptobjectnotation）

GPS：美国全球定位系统(globalpositioningsystem）

LiFi：可见光无线通信，又称“光保真技术”(lightfidelity）

NFC：近场通信(nearfieldcommunication）

OSD：屏幕菜单式调节方式(on-screendisplay）

RTSP：实时流传输协议(realtimestreamingprotocol）

1

DB23/T3407—2023

SOA：面向服务的结构(serviceorientedarchitecture）

URL：统一资源定位符(uniformresourcelocator）

VR：虚拟现实(virtualreality）

WBS：工作分解结构(workbreakdownstructure）

Wi-Fi：无线保真/行动热点(wireless-fidelity）

XML：可扩展标记语言(extensiblemarkuplanguage）

5基本规定

5.1总体要求

5.1.1智慧工地管理系统宜由感知层、通信层、数据层、应用层、用户层构成，系统构架如图1所示。

图1智慧工地系统框架图

5.1.2智慧工地管理系统宜采用云架构，非云架构的系统宜向云架构升级过渡。

5.2分层要求

5.2.1感知层由信息采集设备对工地现场各类信息进行传感、采集，包括施工现场信息采集、显示等

各类信息设备，以及设备运行的基础设施，实现对施工现场各类信息进行传感、采集、识别、显示、存

储、控制。

2

DB23/T3407—2023

5.2.2通信层应包括互联网、无线局域网、移动互联网等，实现的主要功能包括：互联网协作、管理

协同、移动互联、IOT接入、BIM、GIS，实现施工现场各种信息数据的汇聚、整合、实时传输及各业务

管理的功能性模块的集成运行，为数据层的具体应用提供支撑。

5.2.3数据层可对信息数据进行存储、分析，提供数据交换、共享与服务。

5.2.4应用层应由以下功能模块组成：人员管理、设备管理、物料管理、质量管理、安全管理、环境

管理、BIM管理、进度管理、成本管理、能耗管理、信息管理、风险管理、监督管理等。

5.2.5用户层应提供PC端和移动端两种展现手段。用户层应包括建设主管部门、建设单位、设计单位、

施工单位、监理单位和检测单位等相关业务人员以及系统管理员和数据维护人员等。

5.2.6运行与维护可为智慧工地的正常运行提供保障。

5.2.7信息安全保障机制为智慧工地数据信息安全、软硬件安全提供保障。

5.3其他要求

智慧工地管理系统主要性能要求应满足表1的性能指标的要求。

表1智慧工地管理系统性能指标要求

性能指标名称目标性能指标值描述

用户人数≥5000(人)指系统的用户数量

并发访问量＞500(次/s)指系统可以同时承载的正常使用系统功能的用户的访问数量

对请求系统做出响应所需要的时间，打开或刷新首页、功能切换到其他页

页面响应时间＜1s

面的响应时间

＜1s指单次对相关文件进行全文检索或模糊查询所用的时间，查询结果应按照

(简单查询)一定原则进行排序、筛选、保存，应提供图形或图表等显示方式，输出结

查询检索时间果应提供Word、Excel、PDF等通用的办公处理软件格式。

＜30s

简单查询：对数据库单个表结构进行的匹配查询；

（复杂和组合查询）

复杂和组合查询：对数据库多个表结构进行的匹配查询

数据上传速率≥50KB/s文件上传的速率，应显示实时传输的速率与上传进度

≤1min(一般情况)一般情况：针对单个功能模块进行的数据分析

数据分析时间

≤5min(复杂情况)复杂情况：针对多个功能模块进行的综合数据分析

系统日志的备份/系统日志应记录对系统数据的修改、访问日志，系统日志应提供定期清理

≤10min

恢复时间功能

系统备份恢复时≤30min(增量备份)

间≤24h(完全备份)

服务器带宽专线≥20M

6智慧工地硬件基础要求

6.1感知层设备

6.1.1人员管理

包括但不限于考勤机、门禁闸机、人员定位设备、远距离读卡器、RFID等设备的硬件指标、安装

调试要求参见附录A.1。

6.1.2设备管理

包括但不限于设备定位、车辆门禁、条码打印机、远距离读卡器、RFID、特种机械安全管控等设备

的硬件指标、安装调试要求参见附录A.2，摄像头安装宜参考表2。

3

DB23/T3407—2023

表2项目摄像头配置表

序号类别安装地点建议最低数量建议机型备注

1土工1枪机

2力学1枪机

3混凝土1枪机

4水泥1枪机

试验室

5沥青1枪机

6沥青混合料1枪机

7养生室1枪机

8化学室1枪机

9龙门架2球机根据面积

预制梁场

10梁板浇筑区2球机根据面积

11钢筋加工车间主要加工设备2球机根据规模

12浇筑、振捣区1球机

小型构件

13养生区1球机

14配料斗1球机

拌和站（水泥混

出料区球机

15凝土）1

16备料区1球机根据面积

后场

17操作室1枪机

18配料斗1球机

拌和站（沥青混

出料仓枪机

19凝土）1

20粉尘排污口1枪机

21备料区1球机根据面积

22称房1球机

23库房等1枪机

24生活区1

现场100米

-500米可设置

25现浇梁1球机

1个，500米以

上设置2个

26高墩施工1球机

27特大桥2球机

28匝道和互通1球机

现场

改装在驾驶室

每台摊铺机枪机

291上方

30高空特种作业1

31路面路基施工现场或隐蔽工程根据作业面移动式太阳能供电

32交通复杂平交道口根据作业面移动式太阳能供电

33隧道洞口1移动式太阳能供电

34隧道洞内2枪机根据隧道长度

35大屏1

项目办分配工程、监

36移动监控车3

理、安全

37大屏1

总监办

38移动监控车1

39施工项目部移动监控车1

6.1.3物料管理

包括但不限于地磅、摄像头、计算机等设备，摄像头硬件指标、安装调试要求参见附录A.2。地磅、

计算机根据用户自身条件配置即可，不做硬性要求。

4

DB23/T3407—2023

6.1.4质量管理

包括但不限于试验检测管控、路基施工管控、路面基层施工管控、面层施工管控、桥涵结构物施工

管控、隧道施工管控、交通工程及沿线设施施工管控、工序管理等设备，设备硬件指标、安装调试要求

参见附录A.3。

6.1.5安全管理

包括但不限于视频抓拍设备、通航安全预警等设备，设备硬件指标、安装调试要求参见附录A.4。

a)视频抓拍设备应能对施工现场未佩戴安全帽、安全绳、救生衣的事件进行抓拍；

b)视频监控设备应能实时采集施工现场的影像资料；

c)通航安全预警应能对驶入桥梁施工区域的船舶进行预警。

6.1.6环境管理

包括但不限于扬尘监测、噪声监测、水质监测、沥青混合料拌合站检测等设备，设备硬件指标、安

装调试要求参见附录A.5：

a)扬尘监测应能采集PM2.5、PM10、PM100、环境温度、空气湿度、风速、风向等数据；

b)噪声监测应能采集噪声等数据；

c)沥青混合料拌合站监测应能采集沥青烟、噪声、粉尘等数据。

6.2感知层信息应用终端

应满足以下规定：

a)固定终端设备应具有现场综合信息处理功能；

b)移动终端设备应具有现场识别、监测、管理、控制等信息处理功能；

c)宜构建语音广播系统，可提供现场语音报警功能；

d)宜设置固定电子屏并构建信息发布系统，可提供信息检索、信息查询、信息推送功能。

6.3通信层基础设施

应满足以下规定：

a)具备有线网络、蜂窝网络和无线局域网络设施；

b)网络信号应覆盖所有信息采集设备装置点。

6.4数据层控制机房/云服务器

应满足以下规定：

a)应设置信息设备集中放置区域，强弱电分离，防止干扰；

b)服务器、交换机、监控主机、广播主机等信息设备应放置于设备集中区域；

c)设备集中放置区域应设置不间断电源，为区域内所有设备持续供电不低于2小时；

d)云服务器配置不低于4核CPU、2.5GHz主频、32GB内存、带宽50MB、硬盘2×500G。

7智慧工地业务系统

7.1智慧工地建设内容

5

DB23/T3407—2023

智慧工地建设内容及具备条件见表3。

表3智慧工地建设内容及具备条件表

智慧工地建设内容具备条件

一级系统二级模块软件硬件安装调试

人员信息管理√——

考勤管理√√√

门禁管理√√√

人员管理

劳务管理√——

人员定位√√√

培训教育√√√

设备二维码√——

车辆门禁√√√

进出场管理√——

设备管理

设备清单√——

特种设备安全管控√√—

视频监控管理√√√

物料采购√——

物料入库管理√——

物料管理物料出库管理√——

物料库存管理√——

物料统计√——

工序管理√——

力学试验√√√

沥青试验√√√

试验检测管控

沥青混合料试验√√—

孔道压浆饱满度试验√√—

路基智能压实管控√√—

路基施工管控水泥搅拌桩管控√√—

路基沉降观测√√—

拌和生产管控√√—

车辆运输管控√√—

基层施工管控

质量管理摊铺管控√√—

碾压管控√√—

拌和生产管控√√—

车辆运输管控√√—

面层施工管控

摊铺管控√√—

碾压管控√√—

拌和生产管控√√—

车辆运输管控√√—

桥涵结构物施工智能压浆管控√√√

管控智能张拉管控√√√

智能养护管控√√√

桥梁身份管控√√√

6

DB23/T3407—2023

施工自动化监测√√√

超前地质预报管控√√√

隧道施工管控

开挖管理√√√

出渣与运输管控√√√

通讯系统√——

交通工程及沿线监控系统√√√

收费系统√——

设施

交通标志标线√——

其他沿线安全设施√——

基本安全管理√——

安全管理危险源管理√——

通航安全管理√√√

扬尘监测√√√

噪声监测√√√

环境管理

水质监测√√√

尾气监测√√√

BIM系统√——

施工模拟√——

BIM管理进度管理√—
