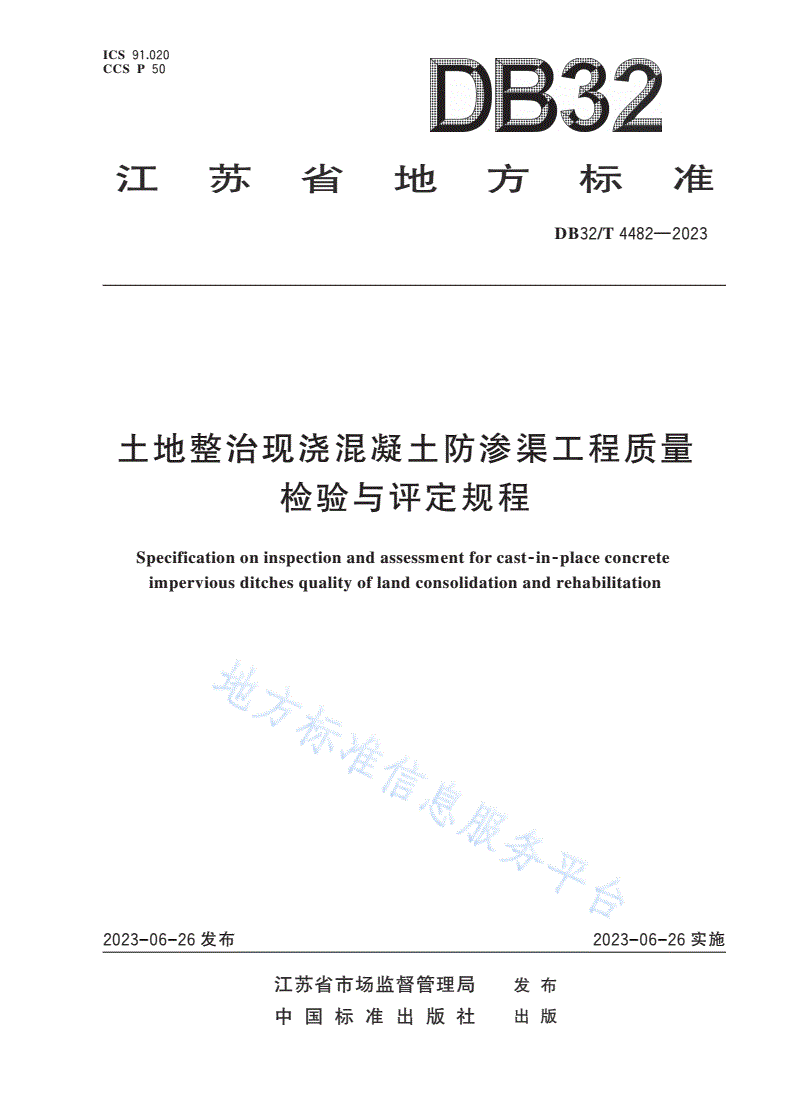

DB32/T 4482-2023 土地整治现浇混凝土防渗渠工程质量检验与评定规程

ICS91.020

CCSP50

!7,



DB32/T4482—2023

土地整治现浇混凝土防渗渠工程质量

检验与评定规程

Specificationoninspectionandassessmentforcast⁃in⁃placeconcrete

imperviousditchesqualityoflandconsolidationandrehabilitation

2023-06-26发布2023-06-26实施

!7,

+,0)





'.

'

DB32/T4482—2023

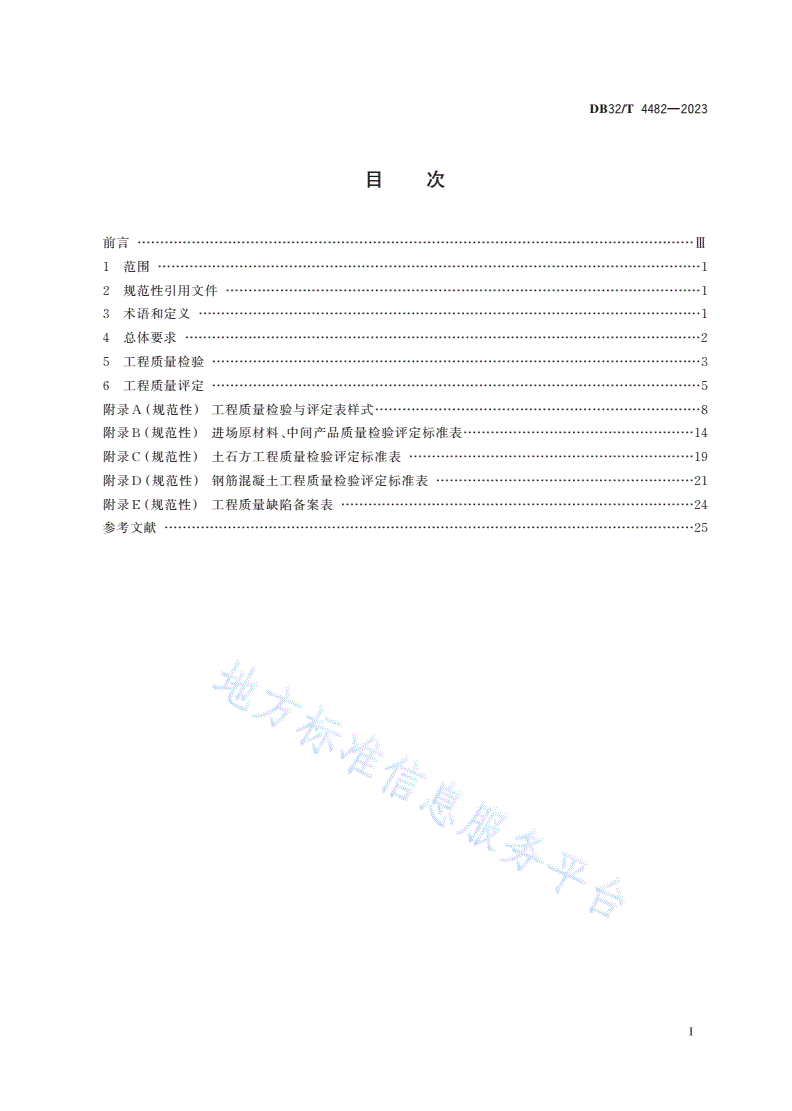

目次

前言……………………………Ⅲ

1范围…………………………1

2规范性引用文件……………1

3术语和定义…………………1

4总体要求……………………2

5工程质量检验………………3

6工程质量评定………………5

附录A（规范性）工程质量检验与评定表样式………………8

附录B（规范性）进场原材料、中间产品质量检验评定标准表……………14

附录C（规范性）土石方工程质量检验评定标准表………19

附录D（规范性）钢筋混凝土工程质量检验评定标准表…………………21

附录E（规范性）工程质量缺陷备案表……………………24

参考文献………………………25

Ⅰ

DB32/T4482—2023

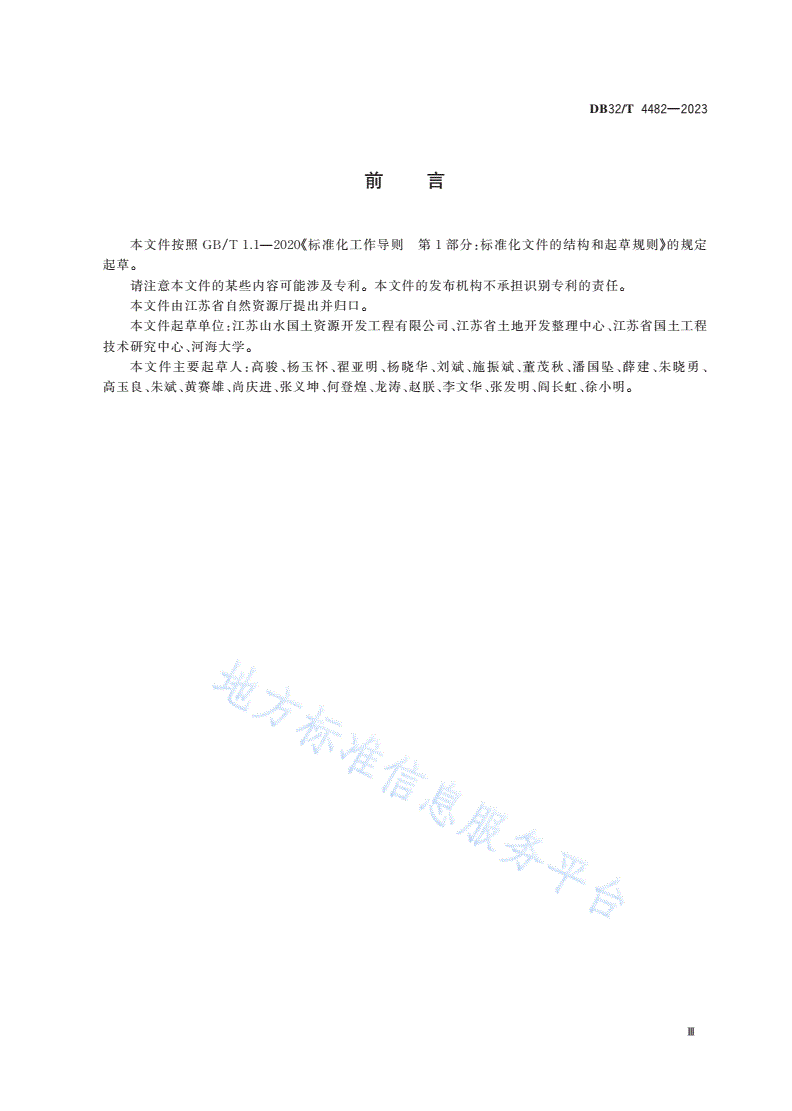

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由江苏省自然资源厅提出并归口。

本文件起草单位：江苏山水国土资源开发工程有限公司、江苏省土地开发整理中心、江苏省国土工程

技术研究中心、河海大学。

本文件主要起草人：高骏、杨玉怀、翟亚明、杨晓华、刘斌、施振斌、董茂秋、潘国坠、薛建、朱晓勇、

高玉良、朱斌、黄赛雄、尚庆进、张义坤、何登煌、龙涛、赵朕、李文华、张发明、阎长虹、徐小明。

Ⅲ

DB32/T4482—2023

土地整治现浇混凝土防渗渠工程质量

检验与评定规程

1范围

本文件规定了土地整治现浇混凝土防渗渠工程质量检验和评定的总体要求、工程质量检验和评定的

要求。

本文件适用于土地整治项目现浇混凝土防渗渠工程质量检验与评定。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB175通用硅酸盐水泥

GB1499.1钢筋混凝土用钢第1部分：热轧光圆钢筋

GB1499.2钢筋混凝土用钢第2部分：热轧带肋钢筋

GB/T14684建设用砂

GB/T14685建设用卵石、碎石

GB/T25176混凝土和砂浆用再生细骨料

GB/T25177混凝土用再生粗骨料

GB/T32748渠道衬砌与防渗材料

GB50026工程测量标准

GB/T50080普通混凝土拌合物性能试验方法标准

GB/T50600渠道防渗衬砌工程技术标准

JGJ18钢筋焊接及验收规程

3术语和定义

下列术语和定义适用于本文件。

3.1

现浇混凝土防渗渠cast⁃in⁃placeconcreteimperviousditches

为减少水量渗漏损失，采用现场浇筑水泥混凝土作为防渗层的输水渠道。

3.2

质量检验qualityinspection

通过检查、量测、试验等方法，对工程质量特性进行的符合性评价。

3.3

质量评定qualityassessment

将质量检验结果与国家、行业或地方技术标准以及合同约定质量标准所进行的比较确认活动。

1

DB32/T4482—2023

3.4

项目承担单位undertakingunitoftheproject

项目立项批准机构下达项目计划时确定的项目实施建设责任单位。

3.5

单位工程unitproject

具有相同的设计功能特点，可以单独发挥作用的工程项目。

3.6

分部工程separatedproject

单位工程的主要组成部分，可单独发挥作用，且具有独立施工条件的工程项目。

3.7

单元工程separateditemproject

分部工程中由多个施工工序共同完成的最小综合体，是构成工程质量评定的基本单位。

3.8

隐蔽工程concealedproject

工程完工后被覆盖的工程项目。

3.9

工序质量processquality

通过施工过程控制和必要的量测所反映的工程内在质量。

3.10

主控项目dominantitem

在工程质量检验与评定中，对功能、安全、卫生、生态环境保护和公众利益起决定性作用的项目。

3.11

一般项目generalitem

在工程检验与评定中，除主控项目外的其他项目。

3.12

再生粗骨料recycledcoarseaggregateofconstructionwaste

由建筑废物中的混凝土、块（毛）石等加工而成，粒径大于4.75mm的颗粒。

3.13

再生细骨料recycledfineaggregateofconstructionwaste

由建筑废物中的混凝土、砂浆、块（毛）石等加工而成，粒径不大于4.75mm的颗粒。

3.14

伸缩缝expansionjoint

刚性材料防渗层为避免因受温度影响和地基变形产生裂缝而设计的接缝。

3.15

填缝材料sealant

嵌入渠道伸缩缝内止水，且能适应一定变形的弹塑性材料。

4总体要求

4.1工程质量检验与评定应结合工程结构特点、施工部署及施工合同要求进行项目划分。现浇混凝土

防渗渠属于土地整治项目中的灌溉与排水工程，工程项目按级划分为单位工程、分部工程、单元工程。

4.2工程质量检验内容包括施工准备检查、原材料及中间产品质量检验、测量放样检查、工序质量检验、

单元工程质量检验、质量事故检查和处理等。

2

DB32/T4482—2023

4.3工程质量等级分为“优良”和“合格”两级。

4.4项目承担、设计、监理、施工等参与单位应按划定的工程项目进行工程质量监控和管理。

5工程质量检验

5.1一般要求

5.1.1施工单位应按照相关技术标准和设计文件的要求及合同约定，对原材料和中间产品质量进行检

验，并提供经资质单位签章和专人签字的书面记录。进场原材料和中间产品质量检验评定表样式见

表A.1。

5.1.2对涉及混凝土防渗渠结构安全的混凝土及砂浆试块、试件以及有关材料，应在项目承担单位或监

理单位监督下见证取样，由具有资质的检测机构进行检测。混凝土及砂浆质量检验评定表样式见

表A.2。

5.1.3施工单位不应随意修改检测数据，并应及时归档。施工单位对可疑数据应及时检查，分析原因，并

由监理单位作出符合性判定结论。检测数据的可靠性应符合下列规定：

a）检查取样应具代表性，并符合相关取样规则和要求；

b）检查方法及仪器设备应符合现行国家和行业相关技术标准的规定；

c）检测数据过程操作应遵循相应的操作步骤及规范。

5.1.4工程质量检验资料应规范齐全。检验资料存在问题或缺失时，施工单位应委托有资质的检测机构

按有关标准要求进行相应的实体检验或抽样试验。

5.1.5工程质量检验完成后应填写工程质量检验评定表，表格样式见附录A。

5.2施工准备检查

5.2.1施工单位应组织开展施工准备检查，经监理单位审核并履行开工手续后方可进行施工。

5.2.2施工准备检查的主要包括以下内容。

a)质量保证体系。

b)进场施工机械设备的数量、规格和性能，计量设备的配备。

c)进场原材料及中间产品质量、规格与性能以及储存量。

d)测量基准点和测量控制网的布设。

e)施工管理人员配置以及专业工种操作岗位证书。

f)工程勘察、设计（施工图）及施工技术标准。

g)设计（施工图）会审与工程施工技术交底。

h)施工组织设计、施工方案编制及审批。

i)质量管理制度，包括：

1）现场质量责任制；

2）分包单位质量管理制度；

3）物资采购质量管理制度；

4）原材料、中间产品质量管理制度；

5）施工设施和机械设备管理制度；

6）工序质量控制管理制度

7）检测试验质量管理制度；

8）工程质量检查验收制度。

j)其他施工准备工作。

3

DB32/T4482—2023

5.3原材料及中间产品质量检验

5.3.1需检验的原材料和中间产品包括石料、砂料、水泥、钢筋、混凝土等。

5.3.2再生粗骨料的颗粒级配和性能指标应符合GB/T25177的有关规定，检验方法应按GB/T14685

的规定执行；再生细骨料的颗粒级配和性能指标应符合GB/T25176的有关规定，检验方法应按

GB/T14684的规定执行。

5.3.3伸缩缝填缝材料的技术性能指标应符合GB/T50600的有关规定。

5.3.4主要原材料与中间产品的检查项目、质量标准和检测方法应符合附录B的规定。未列示的检查

项目可参考现行相关技术标准执行。

5.3.5施工单位应及时将原材料和中间产品的质量检验结果报送监理单位核准。

5.4测量放样检查

5.4.1测量控制点应经监理工程师核验合格，每次测量放样均需对各控制点进行闭合校核。

5.4.2施工单位应编制测量放样方案并报监理单位审查，测放工程边界、范围、中心线及高程，布置工程

控制点。工程测量放样应符合GB50026的相关规定。

5.4.3测量放样仪器应按规定进行定期检定，仪器精度应满足相关要求，并提供相关证明文件。

5.4.4测量放样成果应经监理单位复核无误后方可施工。施工单位应对测量放样成果资料及时进行整

理、编制、归档、备案。

5.5工序质量检验

5.5.1工序质量检验分为基槽挖填工程质量检验和混凝土工程质量检验，具体如下：

a）基槽挖填工程质量检验包括：基面清理、土石方开挖、土石方回填、垫层铺填、平整压实等项目；

b）混凝土工程质量检验包括：建基面、钢筋加工安装、模板安装及拆除、混凝土浇筑、伸缩缝止水等

项目。

5.5.2工序质量检验标准和方法见附录C、附录D。

5.5.3施工单位应在工序质量自检合格后填写工序质量检验评定表（见表A.3），报监理单位检查验收。

5.6单元工程质量检验

5.6.1单元工程宜根据防渗渠施工段或条来划分，每一施工段或条划分为1个单元工程。

5.6.2单元工程质量检验应按附录C和附录D的规定进行。

5.6.3施工单位应在自检合格后填写单元工程质量检验评定表（见表A.4），报监理单位检查验收。

5.7分部工程质量检验

5.7.1分部工程质量检验内容包括所含的所有单元工程。

5.7.2施工单位应在自检合格后填写分部工程质量检验评定表（见表A.5），报监理单位检查验收。

5.8单位工程质量检验

5.8.1单位工程质量检验内容包括所含的所有分部工程。

5.8.2施工单位应在自检合格后填写单位工程质量检验评定（见表A.6），报监理单位检查验收。

5.9质量事故检查和处理

5.9.1工程质量问题应由施工单位提出处理意见，经监理单位审查，项目承担单位批准后实施。工程质

4

DB32/T4482—2023

量事故应由项目承担单位组织监理、设计及施工等单位开展联合调查，分析事故原因，明确责任，提出处

理方案，经论证可行且监理单位、项目承担单位签字确认后由施工单位实施。

5.9.2因质量事故后确需设计变更的，应由原设计单位编制设计变更方案。涉及重大设计变更的，设计

变更方案应通过专家审查，并经项目批复单位审批后实施。

5.9.3工程质量达不到设计和技术标准要求，未能及时进行处理的工程质量缺陷问题，应以工程质量缺

陷备案形式记录备案，填写工程质量缺陷备案表，表格形式应符合附录E的规定。工程质量缺陷备案表

应由监理单位组织填写，内容应真实、准确、完整，各参建单位代表应在工程质量缺陷备案表上签署意见

并签字。

5.9.4工程质量不符合设计和技术标准时，应按下列规定进行处理：

a）经返工或返修的工序或单元工程应重新进行验收；

b）经有资质检测机构检测鉴定能够达到设计要求的工序或单元工程应予以验收；

c）经有资质检测机构检测鉴定达不到设计要求，但经原设计单位核算认可能够满足设计要求的工

序或单元工程可予以验收，并应按规定进行质量缺陷备案；

d）经返修或加固处理的单元、分部工程满足设计要求时，可按技术处理方案和协商文件的要求予

以验收；

e）经返修或加固处理仍不能满足设计和技术标准的分部工程及单位工程严禁验收。

5.9.5保修期内出现工程质量问题或事故的，施工单位应调查原因和明确责任，及时采取有效措施，消除

工程质量问题或事故。

6工程质量评定

6.1一般要求

6.1.1评定依据

土地整治现浇混凝土防渗渠工程质量等级评定依据包括：

a）现行相关技术标准；

b）经批准的规划设计文件、施工图纸、设计变更；

c）原材料和中间产品出厂合格证及质量检验证明；

d）工程质量检验检测报告；

e）工程施工期及试运行期的试验和观测分析成果；

f）工程合同中规定的其他相关要求等。

6.1.2评定主体

6.1.2.1工序和单元工程质量应在施工单位自评合格后，由监理单位抽检后评定；关键工序或部位的工

程质量应在施工单位自评合格后，由监理单位全面复核后评定。

6.1.2.2分部工程、单位工程质量评定应在施工单位自评合格后，由监理单位组织项目承担单位对工程

质量进行复核后共同评定。

6.2优良等级

6.2.1单元工程及工序

6.2.1.1单元工程及工序质量优良要求如下：

a）主控项目全部合格；

5

DB32/T4482—2023

b）一般项目80%以上合格；

c）隐蔽工程以及关键部位工程质量全部合格。

6.2.1.2返修或返工的单元工程及工序质量经检验达到优良等级的，可评定为优良。

6.2.2分部工程

分部工程质量优良要求如下：

a）所含单元工程质量评定全部合格，其中80%以上单元工程质量评定为优良，未发生过质量

事故；

b）原材料、中间产品质量合格；

c）分部工程质量检验与评定资料齐全；

d）有关安全、生态环境保护和主要使用功能的抽样检验结果符合相关规定；

e）观感质量符合要求。

6.2.3单位工程

单位工程质量优良要求如下：

a）所含分部工程质量评定全部合格，其中80%以上分部工程质量评定为优良，主要分部工程质量

评定全部为优良，未发生质量事故；

b）单位工程质量检验与评定资料齐全；

c）工程施工期间及试运行期间，各分部工程运行满足设计和合同约定的要求；

d）所含分部工程中有关安全、生态环境保护和主要使用功能的检验资料完整并符合相关要求；

e）主要使用功能的抽查结果符合相关专业验收规范的规定；

f）观感质量符合要求。

6.3合格等级

6.3.1单元工程及工序

单元工程及工序质量合格要求如下：

a）主控项目全部合格；

b）一般项目中60%以上合格；

c）工程质量不合格的单元工程及工序按5.9.4处理后达到合格等级的，可评定为合格。

6.3.2分部工程

分部工程质量合格要求如下：

a）所含单元工程质量评定全部合格；

b）质量事故及质量缺陷已按要求处理，经检验合格；

c）原材料、中间产品质量全部合格；

d）质量控制资料完整；

e）有关安全、生态环境保护和主要使用功能的抽样检验结果符合相关规定；

f）观感质量符合要求。

6.3.3单位工程

单位工程质量合格要求如下：

a）所含分部工程质量评定全部合格；

6

DB32/T4482—2023

b）质量控制资料完整；

c）所含分部工程中有关安全、生态环境保护和主要使用功能的检验资料完整并符合相关要求；

d）主要使用功能的抽查结果符合相关专业验收规范的规定；

e）观感质量符合要求；

f）工程施工期间及试运行期间，各分部工程运行满足设计和合同约定的要求。

7

DB32/T4482—2023

附录A

（规范性）

工程质量检验与评定表样式

A.1进场原材料及设备质量检验评定表见表A.1。

表A.1进场原材料和中间产品质量检验评定表

编号：

工程名称单元工程名称

类别批次检验时间

项目名称规格型号进场数量拟使用部位检验数量检验项目检验结果

质量评定及说明：

送样人见证人检验人

施工单位意见：

项目经理：

日期：

监理单位意见：项目承担单位意见：

监理工程师：现场代表：

日期：日期：

注1：检查数量、检查项目、质量检验指标执行附录B的规定。

注2：类别按材料、设备分别填写。

注3：进场设备需逐一检查。

注4：采用见证取样时，检验结果需以检测单位出具的试验检测报告为依据。

8

DB32/T4482—2023

A.2混凝土及砂浆质量检验评定表见表A.2。

表A.2混凝土及砂浆质量检验评定表

编号：

工程名称单元工程名称

使用部位批次检验人

强度等级混凝土（砂浆）试件抗压强度/MPa强度评定结果

质量评定及说明：

施工单位意见：

项目经理：

日期：

监理单位意见：项目承担单位意见：

监理工程师：现场代表：

日期：日期：

注1：检查数量、检查项目、质量检验指标执行附录B的规定。

注2：任何一组试块抗压强度需达到合格标准（不低于设计值的95%以上评定为合格，100%评定为优良）。

9

DB32/T4482—2023

A.3工序质量检验评定表见表A.3。

表A.3工序质量检验评定表

编号：

工程名称单位工程名称

分部工程名称单元工程名称

施工单位检测项目

检查项目质量标准施工单位检查记录监理单位验收记录

主控

项目

允许

偏差

项目

一般

项目

允许

偏差

项目

专业质检员专业监理员

自评意见：

主控项目评价指标全部合格，允许偏差项目

合格率达到%，符合设计及施工质量验

施工单位自检结果收评定标准的要求。

技术负责人：日期：

质量

质量等级：

检验

抽检意见：

评定

抽检结果与自检结果□相符/□不相符；

监理单位检验意见□同意/□不同意验收。

监理工程师：日期：

质量等级：

注：工序质量达不到合格标准时，其质量记录表格需留存备查。

10

DB32/T4482—2023

A.4单元工程质量检验评定表见表A.4。

表A.4单元工程质量检验评定表

编号：

工程名称单位工程名称

分部工程名称单元工程名称

自年月日

施工单位施工日期
