DB37/T 1345-2009 铝门窗组角机通用技术条件

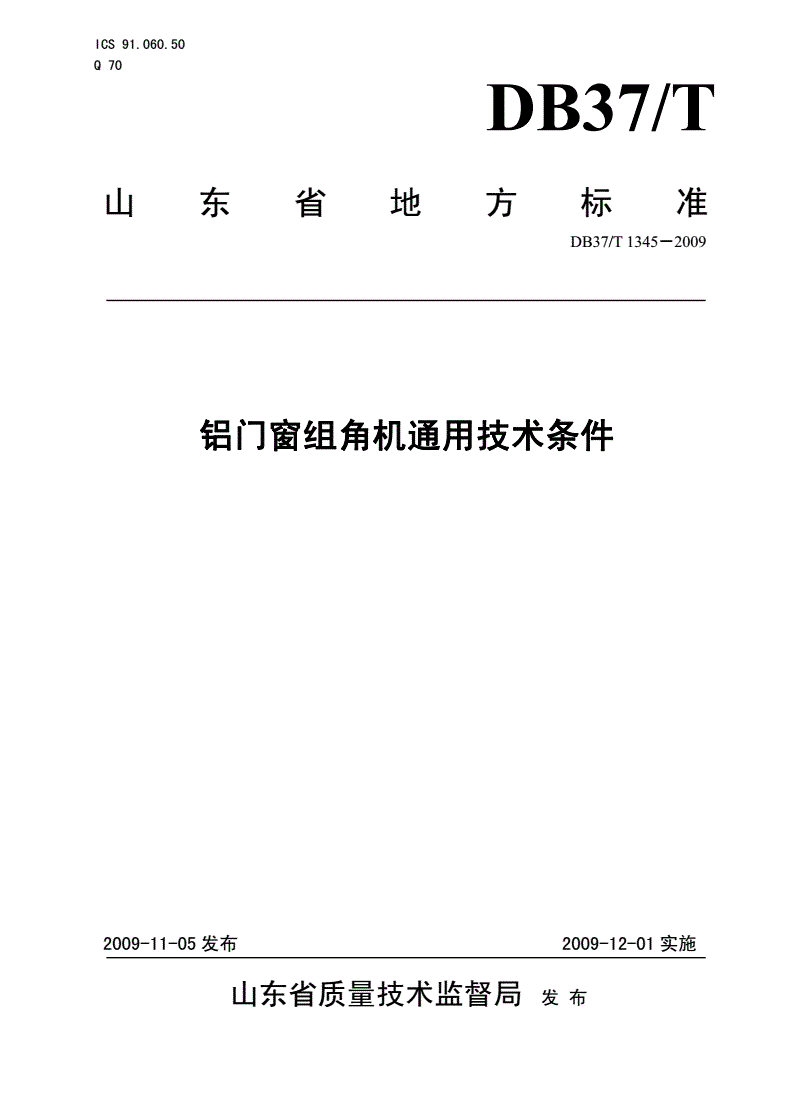

ICS91.060.50

Q70

DB37/T

山东省地方标准

DB37/T1345－2009

铝门窗组角机通用技术条件

2009-11-05发布2009-12-01实施

山东省质量技术监督局发布

DB37/T1345－2009

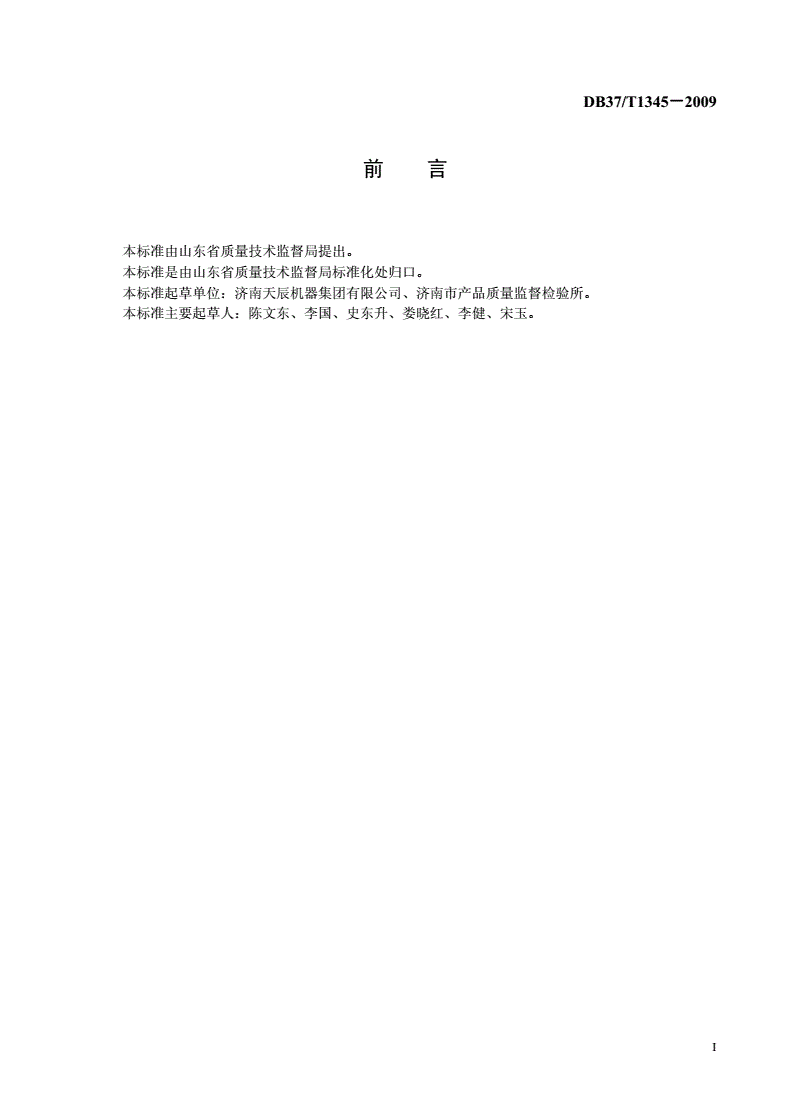

前言

本标准由山东省质量技术监督局提出。

本标准是由山东省质量技术监督局标准化处归口。

本标准起草单位：济南天辰机器集团有限公司、济南市产品质量监督检验所。

本标准主要起草人：陈文东、李国、史东升、娄晓红、李健、宋玉。

I

DB37/T1345－2009

铝门窗组角机通用技术条件

1范围

本标准规定了铝门窗组角机（以下简称组角机）的产品分类、技术要求、试验方法、检验规则、标

牌、随机技术文件、随机附件、包装、运输和贮存。

本标准适用于角码连接的铝合金建筑型材门窗的组角机。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的

修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T191-2008包装储运图示标志

GB2894-2008安全标志及其使用导则

GB/T3766-2001液压系统通用技术条件

GB5226.1-2002机械电气安全机械电气设备第1部分：通用技术条件

GB5237.1-2008铝合金建筑型材第1部分基材

GB5237.2-2008铝合金建筑型材第2部分：阳极氧化型材

GB5237.3-2008铝合金建筑型材第3部分：电泳涂漆型材

GB5237.4-2008铝合金建筑型材第4部分：粉末喷涂型材

GB5237.5-2008铝合金建筑型材第5部分：氟碳漆喷涂型材

GB5237.6-2004铝合金建筑型材第6部分：隔热型材

GB/T7932-2003气动系统通用技术条件

GB/T7935-2005液压元件通用技术条件

GB/T9969-2008工业产品使用说明书总则

GB/T13306-1991标牌

GB/T13384-2008机电产品包装通用技术条件

GB/T16769-2008金属切削机床噪声声压级测量方法

3产品分类

3.1术语

组角机是将铝合金门窗型材通过内置角码进行90度冲铆连接的一种专用设备。

3.2产品分类

组角机根据一次装夹组装成窗角或门角数目分为单头组角机、双头组角机、四头组角机。

3.3型号

3.3.1型号的表示方法

型号表示如下：

1

DB37/T1345－2009

LMxA-×××××××××××××

加工规格（最大型材高度×最大加工宽度×

最大加工长度，以数字表示，计量单位：mm）

更新变型代号（按大写印刷体

汉语拼音字母A、B、C……顺序选用按大写）

特性代号（下标，用阿拉伯数字表示）

无号：单头；2：双头；4：四头

门窗

铝合金

3.3.2标记示例

经第一次设计的，最大加工型材高度为120mm的单头组角机，其型号为：

铝门窗单头组角机LM-120

经第一次变形更新的，最大加工型材高度为100mm，最大窗体尺寸为1800mm的双头组角机，其型

号为：

铝门窗双头组角机LM2A-100×1800

经第二次更新变型的，最大加工型材高度为100mm，最大窗体尺寸为1800mm（高）×3000mm（宽）

的四头组角机，其型号为：

铝门窗四头组角机LM4B-100×1800×3000

3.3.3主要参数

组角机基本参数应符合表1的规定。

表1组角机基本参数

项目单位参数

最大加工型材高度mm≥90

组角刀的工作行程mm≤100

双头组角机最大组窗尺寸mm≥1800

四头组角机最大组窗尺寸mm≥1500×2000

组角部位型材的壁厚mm1.4~4

组角机头运行速度m/mi
