DB12/T 1124-2022 防雷装置检测点分类及确定方法

ICS07.060

CCSB18

12

天津市地方标准

DB12/T1124—2022

防雷装置检测点分类及确定方法

Classificationandidentificationoftheinspectionpointoflightningprotectionsystem

2022-06-13发布2022-07-15实施

天津市市场监督管理委员会发布

DB12/T1124—2022

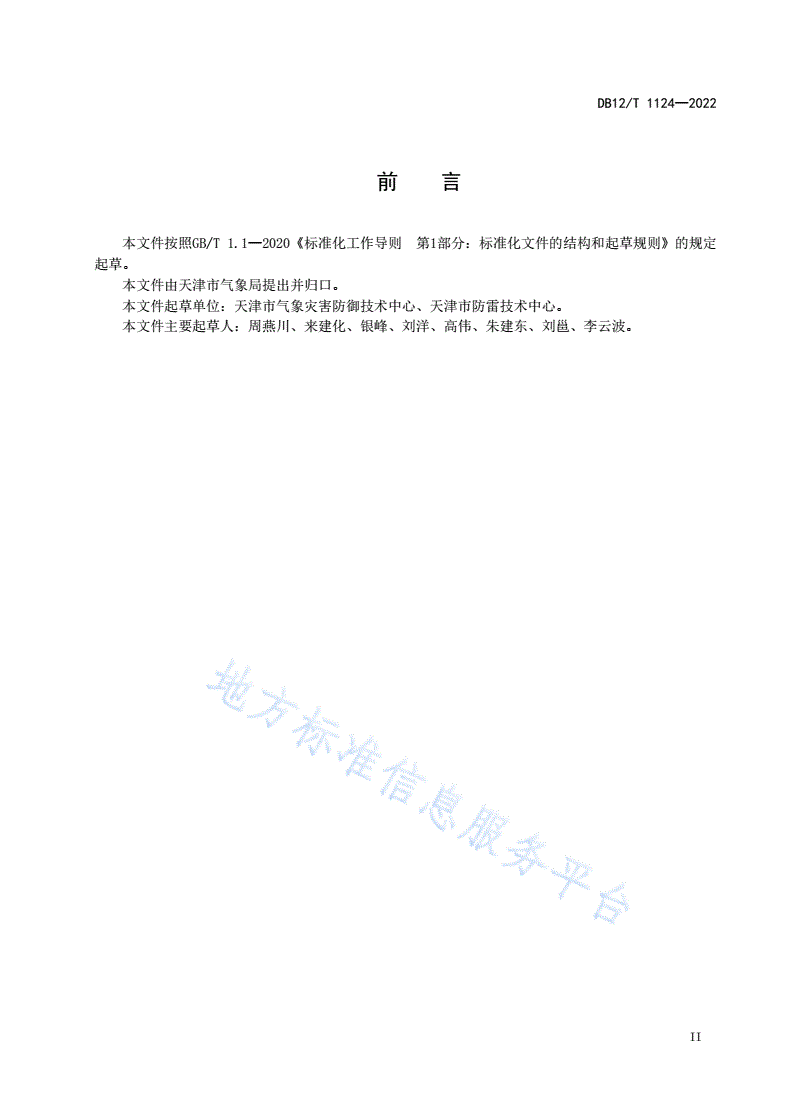

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由天津市气象局提出并归口。

本文件起草单位：天津市气象灾害防御技术中心、天津市防雷技术中心。

本文件主要起草人：周燕川、来建化、银峰、刘洋、高伟、朱建东、刘邕、李云波。

II

DB12/T1124—2022

防雷装置检测点分类及确定方法

1范围

本文件规定了建筑物防雷装置检测点的分类及确定方法。

本文件适用于天津市建筑物防雷装置检测。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T21431-2015建筑物防雷装置检测技术规范

GB50057-2010建筑物防雷设计规范

3术语和定义

GB/T21431-2015、GB50057-2010界定的以及下列术语和定义适用于本文件。

3.1

防雷装置lightningprotectionsystem（LPS）

用于减少闪击击于建（构）筑物上或建（构）筑物附近造成的物质性损害和人身伤亡，由外部防雷

装置和内部防雷装置组成。

[来源：GB50057—2010，2.0.5]

3.2

防雷装置检测lightningprotectionsystemcheckupandmeasure

按照建筑物防雷装置的设计标准确定防雷装置满足标准要求而进行的检查、测量及信息综合分析处

理全过程。

[来源：GB/T21431—2015，3.23]

3.3

防雷装置检测点inspectionpointoflightningprotectionsystem

按照防雷装置的设计和检测标准对建筑物及其防雷装置的属性、参数、相互关系等进行检查、测量

及信息综合分析处理的部位。

3.4

电涌保护器surgeprotectivedevice（SPD）

用于限制瞬态过电压和分泄电涌电流的器件。它至少含有一个非线性元件。

[来源：GB50057—2010，2.0.29]

4分类和抽样原则

4.1防雷装置检测分类

1

DB12/T1124—2022

分为首次检测和定期检测。首次检测是新建、改建、扩建的防雷装置和已投入使用的防雷装置的第

一次检测。定期检测是按规定周期进行的检测。

4.2防雷装置检测点分类

分为三类：检查类、测量类、分析类。

4.3防雷装置检测点抽样原则

抽样点应随机抽取，满足分布均匀、具有代表性的要求，明显不合格的个体可不纳入抽样样本，但

应进行处理，使其满足防雷装置设计、施工等有关标准要求。

5防雷装置检测点的确定方法

5.1建筑物的防雷分类

5.1.1测量类

首次检测时，测量建筑物的长度、宽度、高度。确定1个检测点。

5.1.2分析类

首次检测时，确定建筑物的重要性、使用性质、发生雷电事故的可能性和后果，识别爆炸和火灾危

险场所，按照GB/T21431—2015中5.1的规定划分建筑物的防雷分类，确定1个检测点。

5.2接闪器

5.2.1检查类

5.2.1.1接闪器的检查内容为：形式、位置、材料规格、最小截面、安装方式、牢固程度、防腐措施

和腐蚀程度、有无附着电气和电子线路，每项内容应抽样确定检测点。

5.2.1.2检查接闪带安装情况及其固定支架安装情况，应分别确定1个检测点。

5.2.1.3首次检测时，检查建筑物防侧击保护措施、突出外墙物体保护措施、是否存在因雷击导致混

凝土碎块掉落等事故隐患，应分别确定1个检测点。

5.2.2测量类

5.2.2.1测量接闪器与建筑物顶部外露的其他金属物的电气连接处、屋面设施的等电位连接处的过渡

电阻，每个连接处应分别确定1个检测点。

5.2.2.2测量接闪带在转角处的弯曲角度和弯曲半径，应分别确定1个检测点。

5.2.2.3测量接闪带的支持件能够承受的垂直拉力
