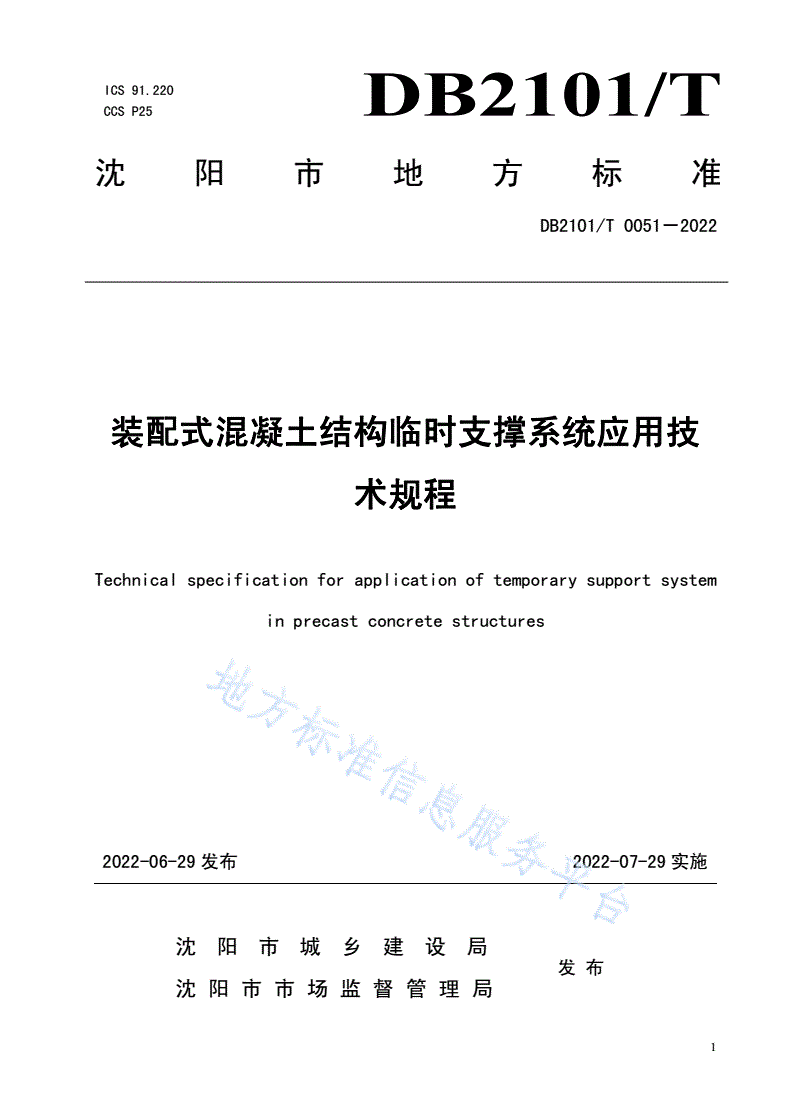

DB2101/T 0051-2022 装配式混凝土结构临时支撑系统应用技术规程

ICS91.220

CCSP25DB2101/T

沈阳市地方标准

DB2101/T0051－2022

装配式混凝土结构临时支撑系统应用技

术规程

Technicalspecificationforapplicationoftemporarysupportsystem

inprecastconcretestructures

2022-06-29发布2022-07-29实施

沈阳市城乡建设局

发布

沈阳市市场监督管理局

1

DB2101/T0051—2022

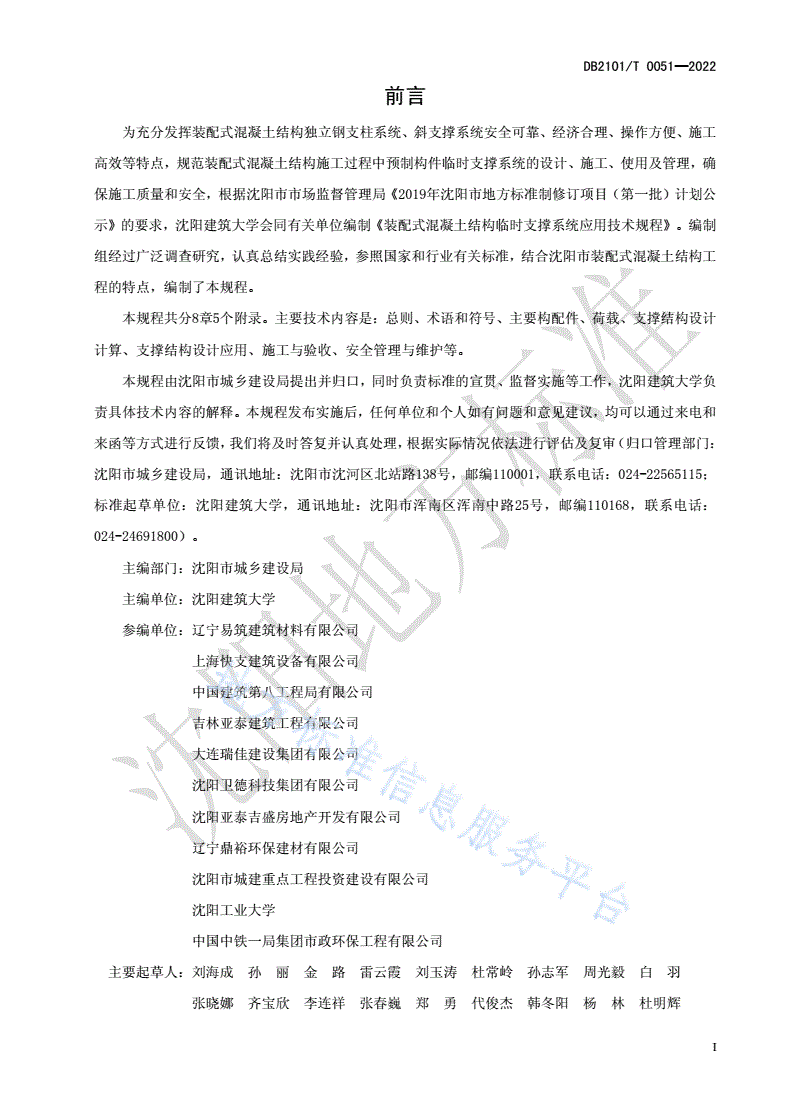

前言

为充分发挥装配式混凝土结构独立钢支柱系统、斜支撑系统安全可靠、经济合理、操作方便、施工

高效等特点，规范装配式混凝土结构施工过程中预制构件临时支撑系统的设计、施工、使用及管理，确

保施工质量和安全，根据沈阳市市场监督管理局《2019年沈阳市地方标准制修订项目（第一批）计划公

示》的要求，沈阳建筑大学会同有关单位编制《装配式混凝土结构临时支撑系统应用技术规程》。编制

组经过广泛调查研究，认真总结实践经验，参照国家和行业有关标准，结合沈阳市装配式混凝土结构工

程的特点，编制了本规程。

本规程共分8章5个附录。主要技术内容是：总则、术语和符号、主要构配件、荷载、支撑结构设计

计算、支撑结构设计应用、施工与验收、安全管理与维护等。

本规程由沈阳市城乡建设局提出并归口，同时负责标准的宣贯、监督实施等工作，沈阳建筑大学负

责具体技术内容的解释。本规程发布实施后，任何单位和个人如有问题和意见建议，均可以通过来电和

来函等方式进行反馈，我们将及时答复并认真处理，根据实际情况依法进行评估及复审（归口管理部门：

沈阳市城乡建设局，通讯地址：沈阳市沈河区北站路138号，邮编110001，联系电话：024-22565115；

标准起草单位：沈阳建筑大学，通讯地址：沈阳市浑南区浑南中路25号，邮编110168，联系电话：

024-24691800）。

主编部门：沈阳市城乡建设局

主编单位：沈阳建筑大学

参编单位：辽宁易筑建筑材料有限公司

上海快支建筑设备有限公司

中国建筑第八工程局有限公司

吉林亚泰建筑工程有限公司

大连瑞佳建设集团有限公司

沈阳卫德科技集团有限公司

沈阳亚泰吉盛房地产开发有限公司

辽宁鼎裕环保建材有限公司

沈阳市城建重点工程投资建设有限公司

沈阳工业大学

中国中铁一局集团市政环保工程有限公司

主要起草人：刘海成孙丽金路雷云霞刘玉涛杜常岭孙志军周光毅白羽

张晓娜齐宝欣李连祥张春巍郑勇代俊杰韩冬阳杨林杜明辉

I

DB2101/T0051—2022

刘鹏飞汪聪张成均张立国帅涛李红旺张志鹏叶友林李闯

赵俊名傅金琼李寅玲于俊豪任斌斌辛雨泽成斌

主要审查人：颜万军宋作军刘晓邵筱梅于奇石宝松阎磊

II

DB2101/T0051—2022

目次

前言.........................................................................................................................................................................I

1总则.....................................................................................................................................................................1

2术语和符号.........................................................................................................................................................2

2.1术语.........................................................................................................................................................2

2.2符号.........................................................................................................................................................2

3主要构配件和要求.............................................................................................................................................6

3.1主要构配件.............................................................................................................................................6

3.2材料要求.................................................................................................................................................8

3.3质量要求.................................................................................................................................................9

4荷载...................................................................................................................................................................11

4.1荷载分类...............................................................................................................................................11

4.2荷载标准值...........................................................................................................................................11

4.3荷载效应组合.......................................................................................................................................12

5支撑结构设计计算...........................................................................................................................................14

5.1一般规定...............................................................................................................................................14

5.2楞梁强度和变形计算...........................................................................................................................15

5.3独立钢支柱承载力设计计算...............................................................................................................15

5.4独立钢支柱支撑系统抗倾覆验算.......................................................................................................17

5.5独立钢支柱地基承载力计算...............................................................................................................17

5.6斜支撑系统承载力设计计算...............................................................................................................18

5.7斜支撑预埋螺栓受拉承载力计算.......................................................................................................19

6支撑结构设计应用...........................................................................................................................................21

6.1一般规定...............................................................................................................................................21

6.2平面布置...............................................................................................................................................21

6.3构造要求...............................................................................................................................................21

7施工与验收.......................................................................................................................................................23

7.1一般规定...............................................................................................................................................23

7.2支撑系统搭设.......................................................................................................................................23

7.3支撑系统拆除.......................................................................................................................................24

7.4检查与验收...........................................................................................................................................24

8安全管理与维护................................................................................................................................................26

附录A独立钢支柱主要构配件规格表（资料性）..........................................................................................27

附录B独立钢支柱支撑系统构配件允许偏差与检查方法（规范性）.........................................................28

附录C斜支撑系统构配件允许偏差检查项目（规范性）.............................................................................29

附录D有关设计参数（资料性）......................................................................................................................30

附录E轴心受压构件稳定系数（资料性）......................................................................................................31

引用标准名录.......................................................................................................................................................33

本标准用词说明...................................................................................................................................................35

条文说明...............................................................................................................................................................36

III

DB2101/T0051—2022

Contents

1GeneralProvisions1

2TermsandSymbols2

2.1Terms2

2.2Symbols3

3MainComponentsandMaterialRequirements6

3.1MainComponents6

3.2MaterialRequirements7

3.3ProductionQualityRequirements9

4Loads11

4.1LoadsClassification11

4.2CharacteristicValueofLoads11

4.3CombinationofLoadsEffects12

5DesignandCalculationofSupportStructure14

5.1General14

5.2CalculationDesigningforBeam15

5.3DesignandCalculationofIndependentSteelSupports15

5.4OverturningResistanceCheckingofIndependentSteelSupports17

5.5FoundationBearingCapacityCheckingofIndependentSteelSupports17

5.6DesignandCalculationofDiagonalBracing18

5.7CalculationoftensioncapacityofembeddedboltinDiagonalBracing19

6DesignandApplicationofsupportStructure21

6.1GeneralRequirements21

6.2PlanLayout21

6.3StructuralRequirements21

7ConstructionandAcceptance23

7.1GeneralRequirements23

7.2InstallationofSupportSystem23

7.3DisassemblyofSupportSystem24

7.4InspectionandAcceptance24

8SafetyManagementandMaintenance26

AppendixASpecificationsofMainComponentsofIndependentSteelSupports(information)27

AppendixBInspectionMethodsandDimensionTolerancesforMainComponentsofIndependent

28

SteelSupports(normative)

IV

DB2101/T0051—2022

AppendixCInspectionMethodsandDimensionTolerancesforMainComponentsofDiagonal

29

Bracing(normative)

AppendixDDesignParameters(information)30

AppendixEStabilityCoefficientsforAxialCompressionMembers(information)31

ListofQuotedStandard33

ExplanationofWordinginThisSpecification35

ExplanationofProvisions36

V

DB2101/T0051—2022

1总则

1.0.1为规范沈阳市装配式混凝土结构预制构件施工中临时支撑系统的设计、施工、使用及管理，贯

彻执行国家安全生产的方针政策，确保施工安全，做到技术先进、经济合理、安全适用，制定本规程。

1.0.2本规程适用于沈阳市范围内，装配式混凝土结构的预制梁、板、楼梯、阳台板、柱、剪力墙、

内隔墙等构件施工中采用的临时支撑系统的设计、施工、使用及管理。

1.0.3装配式混凝土结构预制构件施工中临时支撑系统的设计、施工、使用及管理除应符合本规程的

规定外，尚应符合国家、行业和地方现行相关标准的规定。

1

DB2101/T0051—2022

2术语和符号

2.1术语

2.1.1装配式混凝土结构precastconcretestructure

由预制混凝土构件通过可靠的连接方式装配而成的混凝土结构，简称装配式结构。

2.1.2预制混凝土构件precastconcretecomponents

在工厂或现场预先生产制作的混凝土构件，简称预制构件。

2.1.3独立钢支柱临时支撑系统systemofindependentsteeltemporarysupportsandtripods

orhorizontaltubes

由独立钢支柱、楞梁、水平杆（三脚架）组成的支撑系统，简称独立钢支撑。

2.1.4独立钢支柱independentsteelsupport

由套管、插管、可调螺管、支撑头及底座组成的钢支柱。

2.1.5水平杆horizontaltube

用于水平连接相邻独立钢支柱的杆件。

2.1.6三脚架tripod

设置在套管立柱下部周边的固定独立钢支柱的三脚支架。

2.1.7斜支撑系统systemofdiagonalbracing

由上支撑杆、下支撑杆、上连接码和下连接码等组成，用于临时固定装配式竖向构件的支撑系统。

2.2符号

2.2.1荷载和荷载效应

——预制混凝土梁、板自重；

G1

——新浇筑混凝土自重；

G2

——独立钢支撑自重；

G3

——预制竖向混凝土构件自重；

G4

M——弯矩设计值；

——独立钢支柱偏心弯矩设计值；

M1

——独立钢支撑的抗倾覆力矩设计值；

MR

——独立钢支撑的倾覆力矩设计值；

MT

——风荷载引起的独立钢支柱弯矩设计值；

MW

2

DB2101/T0051—2022

——风荷载引起的独立钢支柱弯矩标准值；

Mwk

N——独立钢支柱轴心压力设计值；

——独立钢支柱的欧拉临界力；

NEX

N——斜支撑上支撑杆轴力设计值；

S

——斜支撑后浇混凝土预埋连接螺杆的受拉承载力设计值；

Nv

——斜支撑预制混凝土部件预埋连接螺母的受拉承载力设计值；

Nu

——预制混凝土构件自重引起的斜支撑杆轴力标准值；

NGk

——风荷载引起的支撑杆轴力标准值；

Nwk

——活荷载引起的支撑杆轴力标准值；

NQk

——风荷载的线荷载标准值；

Pwk

——施工荷载；

Q1

——支撑附加水平荷载；

Q2

——风荷载；

Q3

——竖向预制构件顶部附加水平荷载；

Q4

cj——可变荷载组合系数；

R——结构构件的承载力设计值；

S——荷载基本组合计算的效应设计值；

V——楞梁的剪力设计值；

——挠度；

——楞梁的剪应力

——基本风压值

W0

——风荷载标准值；

Wk

σ——楞梁的正应力。

2.2.2材料性能和抗力

E——弹性模量；

f——钢材的抗拉、抗压和抗弯强度设计值；

——地基承载力设计值；

fa

——地基承载力特征值；

fak

——楞梁的抗弯强度设计值；

fL

b——销孔处管壁端的承压强度设计值；

fc

3

DB2101/T0051—2022

——钢材抗剪强度设计值；

fv

b——插销抗剪强度设计值；

fv

m——楞梁的抗剪强度设计值；

fv

ν——楞梁容许挠度；

w——螺栓抗剪强度设计值。

fv

2.2.3几何参数

A——轴心受压杆件毛截面面积；

——独立钢支柱、斜支撑调节螺杆的净截面面积；

An

Ab——插销的截面面积；

——调节螺杆截面面积；

A1

——螺杆截面面积；

A0

——独立钢支撑基础底面积；

Ag

b——销孔处管壁承压面积；

Ac

——楞梁腹板的厚度；

tw

d——插销直径；

D——钢管直径；

i——回转半径；

——套管的回转半径；

i2

I——截面惯性矩；

——插管惯性矩；

I1

——套管惯性矩

I2

——独立钢支柱使用长度；

L0

——独立钢支柱横向间距较大值；

lmax

——楞梁的中和轴面积矩；

S0

——楞梁腹板厚度；

tw

W——截面模量；

——长细比；

h——预制竖向构件的高度；

l——预制竖向构件的长度；

——预制竖向构件斜支撑杆长度；

l0

4

DB2101/T0051—2022

n——预制混凝土部件斜支撑杆数量；

——斜支撑与楼面的角度；

——预制混凝土部件与垂直面的倾斜角度。

2.2.4计算系数

——支撑结构的地基承载力调整系数；

kc

μ——杆件长度计算系数；

——风荷载体型系数；

μs

——风压高度变化系数；

μz

——轴心受压构件的稳定系数；

——等效弯矩系数；

——结构危险性系数；

d

——永久荷载分项系数；

G

——可变荷载分项系数；

Q

——第个可变荷载组合系数；

cjj

—-—承载力设计值调整系数。

R

5

DB2101/T0051—2022

3主要构配件和要求

3.1主要构配件

3.1.1独立钢支柱支撑系统由独立钢支柱、楞梁、水平杆或三脚架组成（图3.1.1）。

（a）三脚架式独立钢支撑（b）水平杆式独立钢支撑

图3.1.1独立钢支撑

1—独立钢支柱；2—楞梁；3—水平杆；4—三脚架

3.1.2独立钢支柱由套管、插管、调节螺管、调节螺母、插销、底座和支撑头组成，分为外螺纹钢支

柱和内螺纹钢支柱（图3.1.2）。

（a）外螺纹钢支柱（b）内螺纹钢支柱

图3.1.2独立钢支柱

1—支撑头；2—插管；3—调节螺管；4—调节螺母；5—插销；6—套管；7—底座

3.1.3独立钢支柱常用规格宜符合附录A的要求。

3.1.4斜支撑主要由上支撑杆、下支撑杆、上连接码和下连接码组成（图3.1.4）。支撑杆分为整体式

支撑杆和分段式支撑杆两种形式）。

6

DB2101/T0051—2022

（a）整体式斜支撑（b）分段式斜支撑

图3.1.4斜支撑

1—上支撑杆；2—下支撑杆；3—上连接码；4—下连接码

3.1.5整体式支撑杆由钢支柱、调节螺杆、调节螺母和转动手柄等配件组成（图3.1.5）。

图3.1.5整体式斜支撑杆图3.1.6分段式斜支撑杆

1—支撑杆；2—调节螺杆；3—调节螺母；4—转动手柄1—套管；2—插管；3—调节螺管；4—插销

3.1.6分段式支撑杆由套管、可调螺管、插管和插销等配件组成（图3.1.6）。

3.1.7上连接码、下连接码均由面板、耳板和螺栓组成（图3.1.7）。

（a）上连接码（b）下连接码

图3.1.7连接码

1—螺栓；2—耳板；3—面板

7

DB2101/T0051—2022

3.2材料要求

3.2.1独立钢支柱支撑系统的主要构配件除有特殊要求外，其材质应符合表3.2.1的规定。

表3.2.1独立钢支柱的主要构配件材质

名称插管套管调节螺管调节螺母插销底座支撑头三脚架

镀锌热轧光圆

材质Q235B或Q355Q235B或Q355Q355无缝钢管ZG270-500Q235BQ235BQ235B

钢筋HPB300

3.2.2插管规格宜为Ф48×3.2，套管规格宜为Ф60×2.5，常用插管、套管的外径及壁厚允许偏差应符

合表3.2.2的规定。插管、套管应符合国家现行标准《直缝电焊钢管》GB/T13793、《低压流体输送用

焊接钢管》GB/T3091中的Q235B或Q355级普通钢管的要求，其材质性能应符合现行国家标准《碳素

结构钢》GB/T700或《低合金高强度结构钢》GB/T1591的规定。

表3.2.2常用套管、插管外径及壁厚允许偏差

外径（mm）壁厚（mm）

Q235BФ48±0.5≥3.2+0.1~-0.2

插管

Q355Ф48±0.5≥2.5+0.1~-0.2

Q235BФ60±1.0≥3.2+0.1~-0.2

套管

Q355Ф60±1.0≥2.5+0.1~-0.2

3.2.3支撑头宜采用Q235B的钢板制作，其材质性能应符合现行国家标准《碳素结构钢》GB/T700的

规定。板材厚度不应小于6mm。

3.2.4底座宜采用Q235B的钢板热冲压整体成型，其材质性能应符合现行国家标准《碳素结构钢》GB/T

700的规定。底座尺寸宜为150mm×150mm，板材厚度不应小于6mm。

3.2.5调节螺管宜采用Ф60mm×4mm的钢管制作，应采用Q355无缝钢管，其质量应符合现行国家标准

《结构用无缝钢管》GB/T8162的规定。调节螺管的可调螺纹长度不应小于210mm，孔槽宽度不应小于

16mm，长度宜为130mm，槽孔应上下对称布置。

3.2.6插销应采用镀锌热轧光圆钢筋，其材料性能应符合现行国家规范《钢筋混凝土用钢第1部分：热

轧光圆钢筋》GB1499.1中的HPB300热轧光圆钢筋的相关规定。插销直径不宜小于Ф14mm。销孔直径

宜比插销直径大2mm、间距宜为125mm，销孔应对称设置。

3.2.7调节螺母应采用铸钢制造，其材料机械性能应符合现行国家标准《一般工程用铸造碳钢件》GB

11352中ZG270-500的规定。调节螺母与可调螺管啮合长度不得少于6扣，调节螺母高度应不小于40mm，

厚度应不小于10mm。

3.2.8楞梁宜采用木材或铝合金材质的工字梁。采用木材时，木材材质标准应符合国家现行标准《木结

构设计规范》GB50005的规定；采用铝合金型材时，应符合国家现行标准《铝及铝合金型材》YB1703

的规定。

8

DB2101/T0051—2022

3.2.9水平杆宜采用普通焊接钢管，应符合国家现行标准《直缝电焊钢管》GB/T13793的要求。

3.2.10三脚架宜采用普通焊接钢管制作，钢管应符合国家现行标准《直缝电焊钢管》GB/T13793的要

求。

3.2.11斜支撑系统的主要构配件除有特殊要求外，其材质应符合表3.2.1（a）和表3.2.1（b）的规定。

表3.2.11（a）整体式斜支撑的主要构配件材质

连接码面板、

名称支撑杆调节螺母调节螺杆螺栓转动手柄

耳板

材质Q235B或Q355Q355无缝钢管Q235B或Q355Q235B或Q3554.6级普通螺栓HPB300

表3.2.11（b）分段式斜支撑的主要构配件材质
