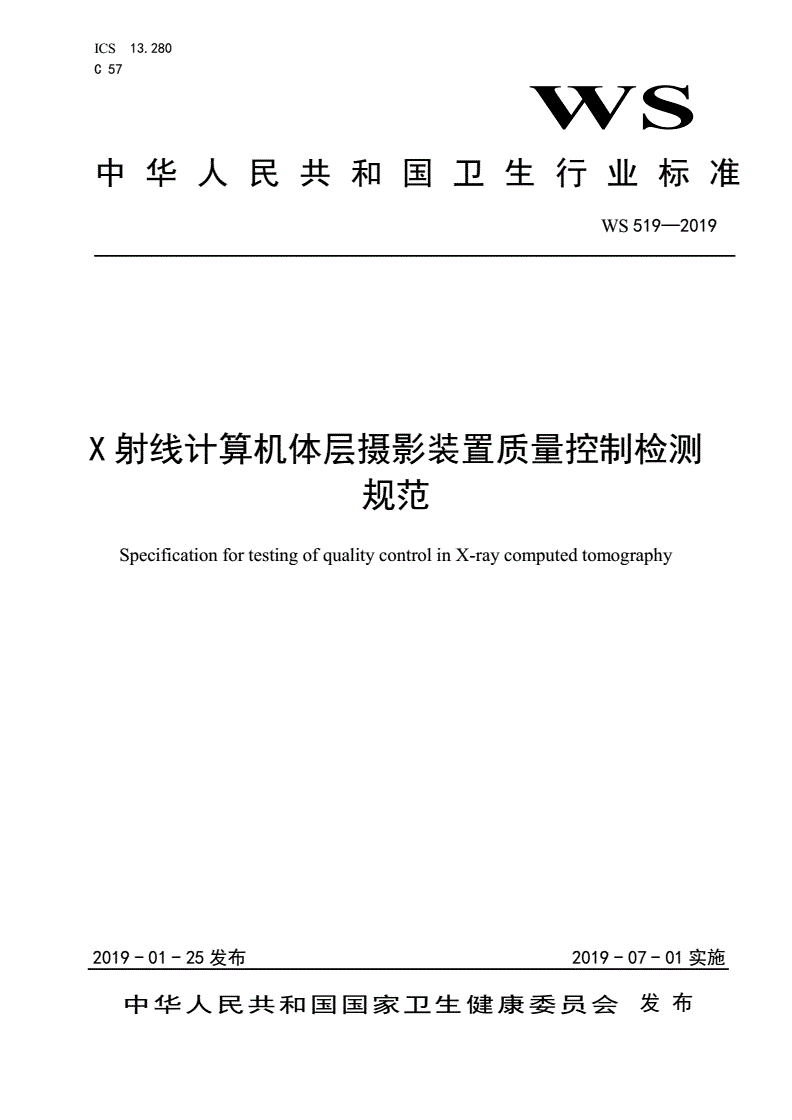

WS 519-2019 X 射线计算机体层摄影装置质量控制检测规范

ICS13.280

C57

WS

中华人民共和国卫生行业标准

WS519—2019

X射线计算机体层摄影装置质量控制检测

规范

SpecificationfortestingofqualitycontrolinX-raycomputedtomography

2019-01-25发布2019-07-01实施

中华人民共和国国家卫生健康委员会发布

WS519—2019

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4质量控制检测要求..................................................................4

5质量控制检测项目与方法............................................................4

附录A（规范性附录）质量控制检测项目与技术要求........................................8

I

WS519—2019

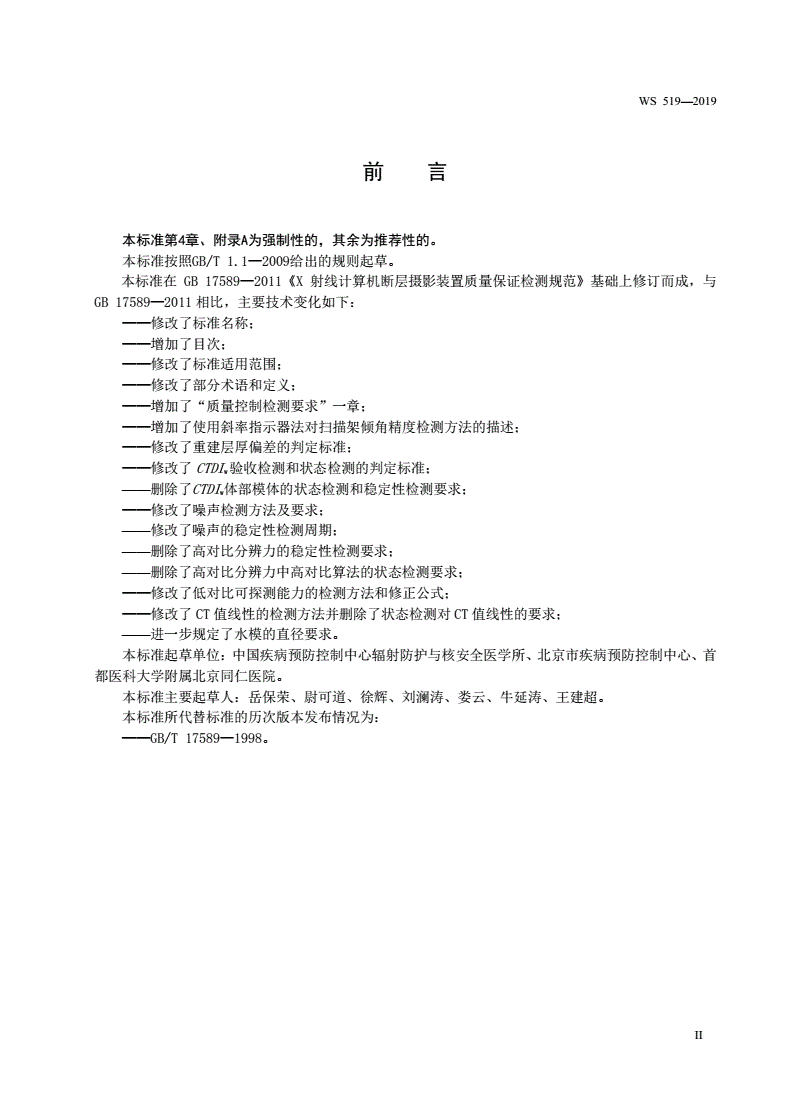

前言

本标准第4章、附录A为强制性的，其余为推荐性的。

本标准按照GB/T1.1—2009给出的规则起草。

本标准在GB17589—2011《X射线计算机断层摄影装置质量保证检测规范》基础上修订而成，与

GB17589—2011相比，主要技术变化如下：

——修改了标准名称；

——增加了目次；

——修改了标准适用范围；

——修改了部分术语和定义；

——增加了“质量控制检测要求”一章；

——增加了使用斜率指示器法对扫描架倾角精度检测方法的描述；

——修改了重建层厚偏差的判定标准；

——修改了CTDIw验收检测和状态检测的判定标准；

——删除了CTDIw体部模体的状态检测和稳定性检测要求；

——修改了噪声检测方法及要求；

——修改了噪声的稳定性检测周期；

——删除了高对比分辨力的稳定性检测要求；

——删除了高对比分辨力中高对比算法的状态检测要求；

——修改了低对比可探测能力的检测方法和修正公式；

——修改了CT值线性的检测方法并删除了状态检测对CT值线性的要求；

——进一步规定了水模的直径要求。

本标准起草单位：中国疾病预防控制中心辐射防护与核安全医学所、北京市疾病预防控制中心、首

都医科大学附属北京同仁医院。

本标准主要起草人：岳保荣、尉可道、徐辉、刘澜涛、娄云、牛延涛、王建超。

本标准所代替标准的历次版本发布情况为：

——GB/T17589—1998。

II

WS519—2019

X射线计算机体层摄影装置质量控制检测规范

1范围

本标准规定了X射线计算机体层摄影装置（简称CT）质量控制检测的要求和方法。

本标准适用于诊断用CT的质量控制检测，包括验收检测、使用中CT的状态检测及稳定性检测。放射

治疗中模拟定位CT、核医学用CT可参照本标准执行。

本标准不适用于锥形束CT（CBCT），如牙科CT，乳腺CT等；也不适用于专用于头颅检查的移动式CT。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T19042.5医用成像部门的评价及例行试验第3-5部分：X射线计算机体层摄影设备成像性能

验收试验

3术语和定义

下列术语和定义适用于本文件。

3.1

X射线计算机体层摄影X-raycomputedtomography；CT

受检者位于X射线管和探测器之间，对其进行多方向的X射线扫描，并将检出的信号通过计算机处理

实现重建体层影像的数字化放射诊断设备。

3.2

CT剂量指数100CTdoseindex100；CTDI100

单次轴向扫描时，沿着标准横断面中心轴线从-50mm到+50mm对剂量剖面曲线的积分，除以标称层

厚与层面数N的乘积，计算按式（1）。

150mm

CTDID()zdz..............................(1)

100NT50mm

式中：

N——单次轴向扫描所产生的层面数；

T——标称层厚；

Dz()——沿着标准横断面中心轴线的剂量剖面分布曲线。

注：此公式适用于NT不大于40mm的情况。

3.3

加权CT剂量指数weightedCTdoseindex；CTDIw

1

WS519—2019

将模体中心点测量的CTDI100与外围各点测量的CTDI100的平均值进行加权求和之值，计算按式(2)。

12

CTDICTDICTDI............................(2)

w33100,c100,p

式中：

CTDI100,C

——模体中心点测量的CTDI100；

CTDI100,p

——模体外围各点测量的CTDI100的平均值。

3.4

CT值CTnumber

用来表示与X射线CT影像每个像素对应区域相关的X射线衰减平均值的量。通常用Hounsfield单位来

表示，简称HU。CT值的表达式见式(3)：

物质水

CT物质1000................................(3)

水

式中：

物质——感兴趣区物质的线性衰减系数；

水——水的线性衰减系数。

按照上述标度定义CT值，水的CT值为0HU，空气的CT值为-1000HU。

3.5

感兴趣区regionofinterest；ROI

在影像中划定的感兴趣区域（例如圆形或矩形）。

3.6

平均CT值meanCTnumber

在CT影像中一特定感兴趣区内所有像素CT值的平均值。

3.7

CT噪声CTnoise

指均匀物质影像中给定区域CT值对其平均值的变异。其数值可用感兴趣区中均匀物质的CT值的标准

差除以对比度标尺表示。

3.8

均匀性uniformity

整个扫描野中，均匀物质影像CT值的一致性。

3.9

剂量剖面分布曲线doseprofile

在CT患者剂量描述中，以位置作为函数沿一条直线所表示的剂量分布曲线。

2

WS519—2019

3.10

灵敏度剖面分布曲线sensitivityprofile

沿垂直于体层平面的一条直线上以位置作为函
