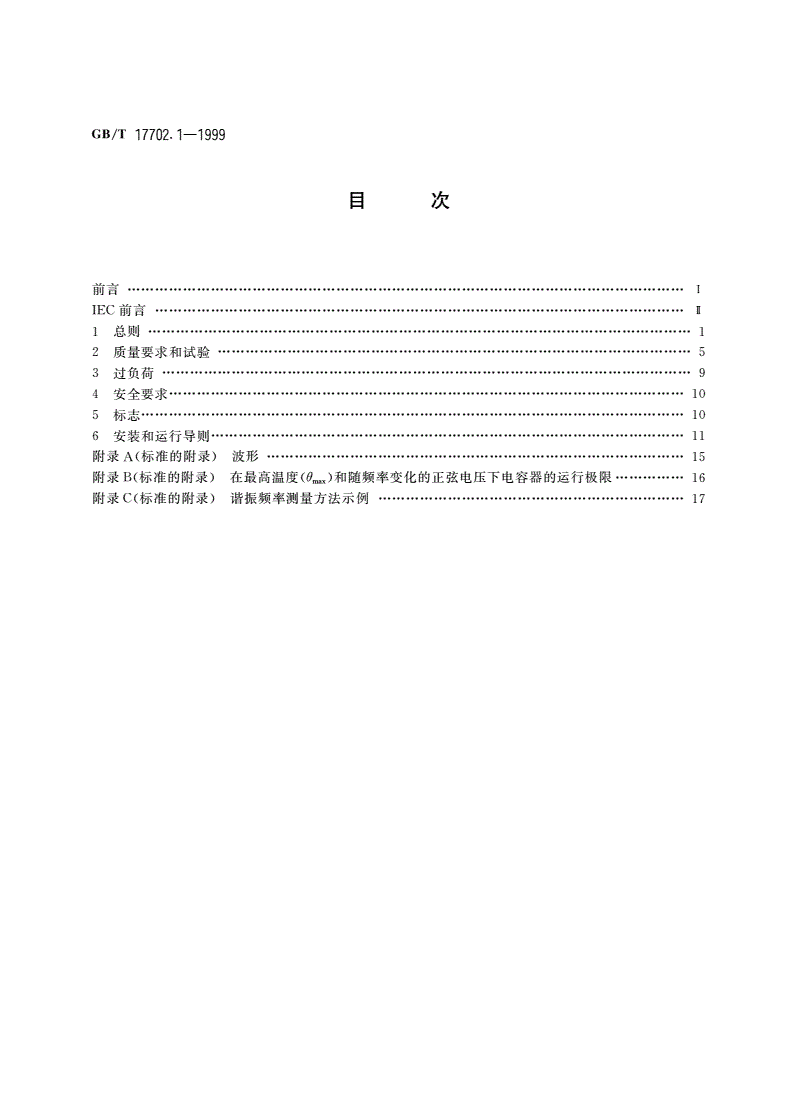

目次

前言

前言

总则

质量要求和试验

过负荷

安全要求

标志

安装和运行导则

附录标准的附录波形

附录标准的附录在最高温度和随频率变化的正弦电压下电容器的运行极限

附录标准的附录谐振频率测量方法示例

前言

本标准等同采用国际标准电力电子电容器第部分总则本标准与相关

标准协调一致

本标准的附录附录和附录均是标准的附录

本标准由国家机械工业局提出

本标准由全国电力电容器标准化技术委员会归口

本标准起草单位西安电力电容器研究所

本标准主要起草人刘菁

本标准委托全国电力电容器标准化技术委员会负责解释

前言

由所有对该问题特别关切的国家委员会都参加的技术委员会所制定的有关技术问题的正

式决议或协议尽可能地表达对所涉及的问题在国际上的一致意见

这些决议或协议以推荐物的形式供国际上使用并在此意义上为各国家委员会所承认

为了促进国际上的统一表示希望各国家委员会在其国内情况许可的范围内应采用

推荐物的内容作为他们的国家规定推荐物与相应国家规定之间如有不一致之处应尽可能在国

家规定中明确指出

并未制定任何关于表示认可标志的手续如有对某项设备声称符合的一项推荐物时

对此不负责任

本国际标准是由电力电容器制定的

本部分的正以下列文件为依据

国际标准草案表决报告

批准本标准的全部表决资料可在上表所示的表决报告中查到

附录附录和附录均是本国际标准的组成部分

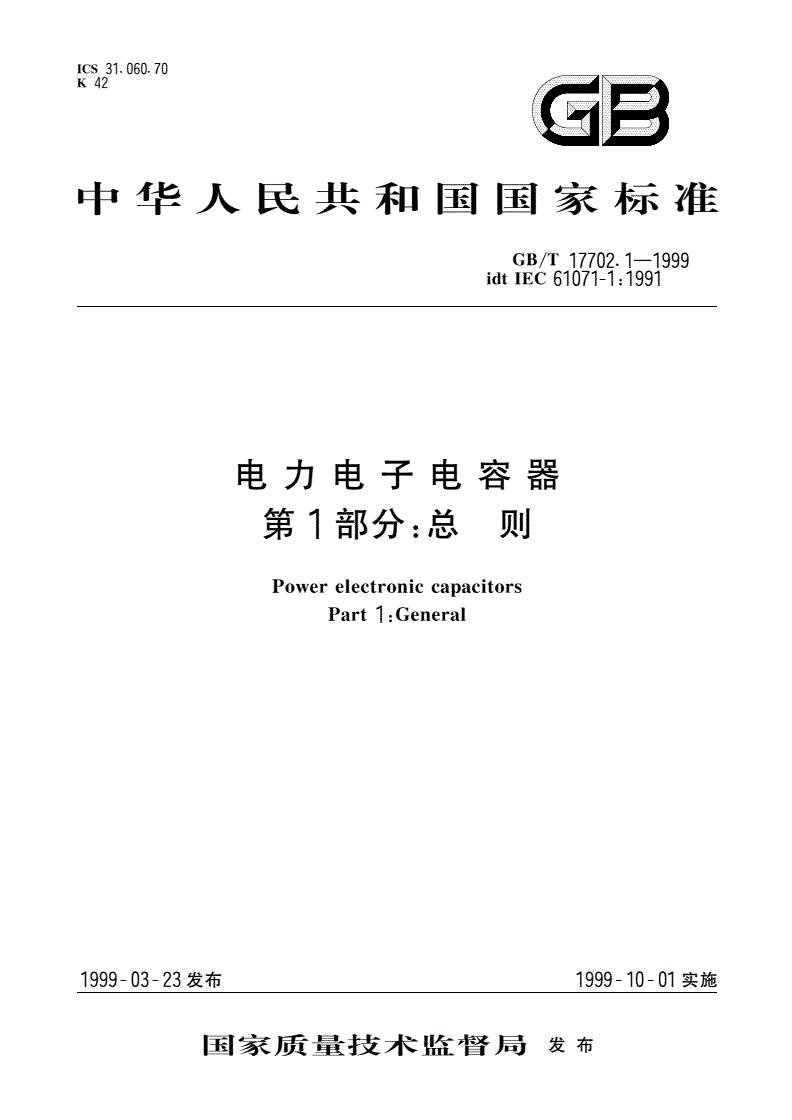

中华人民共和国国家标准

电力电子电容器

第部分总则

总则

范围和目的

本标准适用于在电力电子设备中特别是在下列条件下使用的电容器

半导体切换和保护

滤波和储能

本标准所涉及的电容器的额定电压最高到

采用这些电容器的系统的运行频率通常低于而脉冲频率则可能高达数千赫在某些场合

可能超过

把交流电容器和直流电容器区别开

电容器作为部件安装在壳体中

本标准范围的电容器包括那些拟在诸如符合

或的半导体变流器等电力电子设备中使用的电容器

注

本标准不适用于下列电容器

在频率之间运行的感应加热装置用电容器

交流电动机电容器

用于旁路电力网络中一种或多种谐波的电路中的电容器

用于荧光灯和放电灯的小型交流电容器

用于抑制无线电干扰的电容器

额定电压以上交流电力系统用并联电容器

额定电压及以下交流电力系统用自愈式并联电容器

额定电压及以下交流电力系统用非自愈式并联电容器

不是用于电力电路的电子电容器

电力系统用串联电容器

耦合电容器及电容分压器

用于要求贮存能量大电流放电诸如影印机和激光机中的电容器

微波炉用电容器

对于以内部熔丝和内部隔离器件保护的电容器的附加要求以及对于自愈性试验耐久性试验和破坏试验的要

求见

本标准涉及到极其宽范围的多种用途的电容器技术第章中给出了一些例子

本标准的目的

国家质量技术监督局批准实施

阐述关于性能试验和额定值的统一规则

阐述特殊的安全规则

提供安装和运行导则

引用标准

下列标准所包含的条通过在本标准中引用而构成为本标准的条本标准出版时所示版本均

为有效所有标准都会被修订使用本标准的各方应探讨使用下列标准最新版本的可能性

电工电子产品基本环境试验规程试验恒定湿热试验方法

电工电子产品环境试验第部分试验方法试验的导则振动正

弦

电工电子产品基本环境试验规程试验温度变化试验方法

半导体变流器基本要求的规定

半导体变流器应用导则

半导体直接直流变流器

半导体自换相变流器

电力电子电容器第部分熔丝的隔离试验破坏试验自愈性试验及耐

久性试验的要求

电气牵引用电力变流器

低压系统中设备的绝缘配合第部分原理技术要求和试验

定义

电容器元件或元件

由被电介质隔开的两电极构成的部件

电容器单元或单元

由一个或多个电容器元件组装于同一外壳中并有引出端子的组装体

电容器组

电气上连接在一起的两个或多个电容器单元的组装体

电容器

在不需表明其是元件单元或电容器组时的一个通用名词

电容器设备

电容器单元和用来连接到网络上的附件的组合体

电力电子电容器

用于电力电子设备中并能在非正弦波电流和电压下连续运行的电力电容器

金属箔电容器非自愈型

电极通常是由被电介质隔开的金属箔组成的电容器在电介质被击穿后电容器不能自行恢复绝缘

性能

自愈式金属化电介质电容器

电极为金属化层通常以蒸发形成的电容器在电介质被击穿后电容器能自行恢复绝缘性能

交流电容器

采用说明

因在正中用到该标准故在此增加了这一引用标准

主要为在交流电压下运行而设计的电容器

注交流电容器可用于高达额定值的直流电压下但需经购买方与电容器制造厂协商确定

直流电容器

主要为在直流电压下运行而设计的电容器

注直流电容器可用于交流电压下但需经购买方与电容器制造厂协商确定

模型电容器

模拟完整单元或元件的在电气试验中电热和机械状况的严酷度均不降低的较小单元

注应考虑各应力的总和例如温度机械状况和电应力的总和

内部元件熔丝

一种组装在电容器内部的当发生击穿时能将一只元件或一组元件隔离开来的器件

过压力隔离器

一种为在内部压力异常增大时开断电流通路而设计的隔离器件

内部放电器件

一种组装在电容器内部并与单元端子连接的当电容器从电源脱开之后能将剩余电压有效地降低

到零的器件

额定交流电压

设计电容器时所采用的反复型波形的任一极性的最高运行峰值周期电压

注

波形可能有多种形状其例见附录

波形的平均值可能是正值或负值

要的是要注意到额定交流电压不是方均根值

额定直流电压

设计电容器时所采用的非反复型波形的任一极性的可连续运行的最高运行峰值电压

纹波电压

单向电压的峰到峰的交流分量

非周期冲击电压

由切换或系统中任何别的扰动所导致的峰值电压此电压只允许持续比基本周期短的时间和出现

有限的次数

绝缘电压

电容元件和端子对外壳或对地电压的额定值方均根值如果未作规定此绝缘电压的方均根值等

于额定电压除以

最大峰值电流

在连续运行中瞬时发生的最大电流的幅值

最大电流

连续运行的最大电流的方均根值

最大冲击电流

由切换或系统中任何别的扰动所导致的允许峰值电流此电流只允许出现有限的次数

脉冲频率

周期电流脉冲的复率

电流脉冲宽度

在电容器从一电压值充电或放电到另一电压值时电流流动的时间

注脉冲电流波形的例子示于附录

谐振频率

电容器的阻抗成为最小时的最低频率

工作周期

连续工作

电容器大部分时间处于热平衡状态的运行

间歇工作

不连续的工作或在变动负荷下的运行它们应以通断或高低周期与持续时间来说明

运行温度

在热平衡状态下电容器外壳最热点的温度

最低运行温度

电容器可以赋能的最低温度

外壳温升

外壳最热点温度和冷却空气温度之差

冷却空气温度

在稳定状态条件下在电容器组最热区域的两单元之间中途所测得的冷却空气的温度如果仅涉及

一单元则为距电容器外壳大约和距基底三分之二高度处所测得的温度

最高运行温度

电容器可以运行的外壳最高温度

稳定状态条件

电容器在恒定的输出和恒定的冷却空气温度下所达到的热平衡

电容器的损耗

电容器所消耗的有功功率

注除非另有说明电容器的损耗应理解为包括作为电容器组成部分的熔丝和放电电阻器的损耗

在高频下电容器的损耗主要是由连接件接触点和电极产生的损耗

电容器的损耗角正切

在规定的正弦交流电压和频率下电容器的等效串联电阻与容抗的比值

电容器的等效串联电阻

一个有效电阻当它和所探讨的电容器有相等电容值的理想电容器相串联时在规定的运行条件

下该电阻中的损耗功率将等于该电容器中耗散的有功功率

最大损耗功率

在最高运行温度下电容器可以承载的最大损耗功率

使用条件

正常使用条件

本标准适用于拟在下列条件下使用的电容器

海拔

不超过

注如果海拔超过了则应考虑海拔对对流冷却和外绝缘的影响

自然空气冷却下的运行温度

对电容器作如下表征

电容器可以赋能的最低温度在和三个优先值中选取

电容器可以运行的外壳最高温度在和中选取

强迫冷却下的运行温度

如果拟以流动媒质对电容器作强迫冷却亦应遵守所规定的运行温度条件

应使用表所示的优先的冷却流体的最高温度用水冷却时最低进口温度可以是

表无时间限制时冷却媒质
