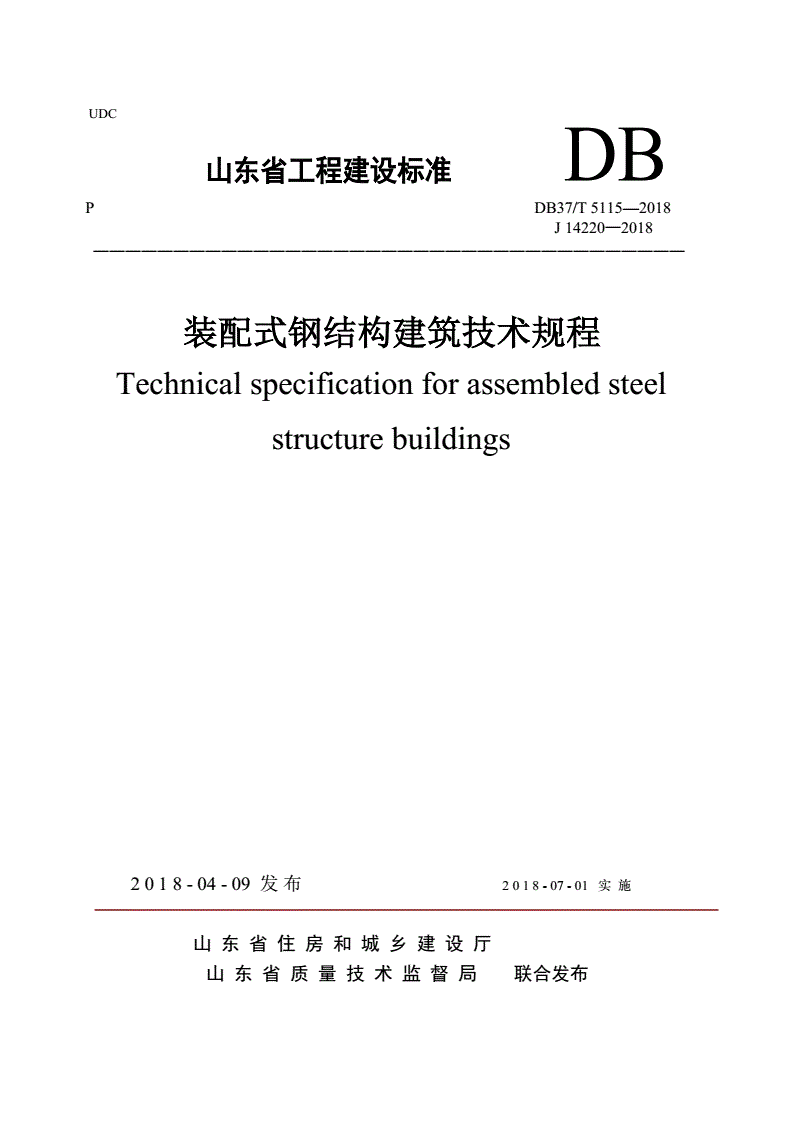

DB37/T 5115-2018 装配式钢结构建筑技术规程

UDC

山东省工程建设标准DB

PDB37/T5115—2018

J14220—2018

—————————————————————————————————————

装配式钢结构建筑技术规程

Technicalspecificationforassembledsteel

structurebuildings

2018-04-09发布2018-07-01实施

山东省住房和城乡建设厅

山东省质量技术监督局联合发布

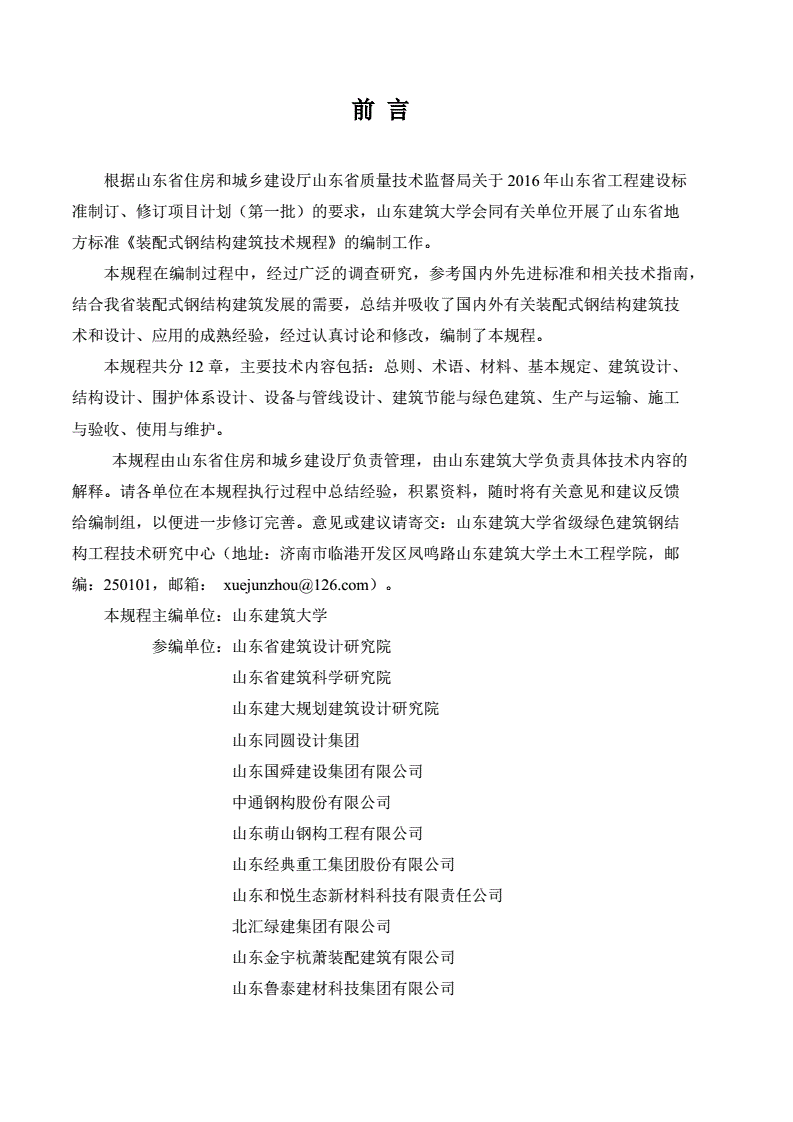

前言

根据山东省住房和城乡建设厅山东省质量技术监督局关于2016年山东省工程建设标

准制订、修订项目计划（第一批）的要求，山东建筑大学会同有关单位开展了山东省地

方标准《装配式钢结构建筑技术规程》的编制工作。

本规程在编制过程中，经过广泛的调查研究，参考国内外先进标准和相关技术指南，

结合我省装配式钢结构建筑发展的需要，总结并吸收了国内外有关装配式钢结构建筑技

术和设计、应用的成熟经验，经过认真讨论和修改，编制了本规程。

本规程共分12章，主要技术内容包括：总则、术语、材料、基本规定、建筑设计、

结构设计、围护体系设计、设备与管线设计、建筑节能与绿色建筑、生产与运输、施工

与验收、使用与维护。

本规程由山东省住房和城乡建设厅负责管理，由山东建筑大学负责具体技术内容的

解释。请各单位在本规程执行过程中总结经验，积累资料，随时将有关意见和建议反馈

给编制组，以便进一步修订完善。意见或建议请寄交：山东建筑大学省级绿色建筑钢结

构工程技术研究中心（地址：济南市临港开发区凤鸣路山东建筑大学土木工程学院，邮

编：250101，邮箱：xuejunzhou@126.com）。

本规程主编单位：山东建筑大学

参编单位：山东省建筑设计研究院

山东省建筑科学研究院

山东建大规划建筑设计研究院

山东同圆设计集团

山东国舜建设集团有限公司

中通钢构股份有限公司

山东萌山钢构工程有限公司

山东经典重工集团股份有限公司

山东和悦生态新材料科技有限责任公司

北汇绿建集团有限公司

山东金宇杭萧装配建筑有限公司

山东鲁泰建材科技集团有限公司

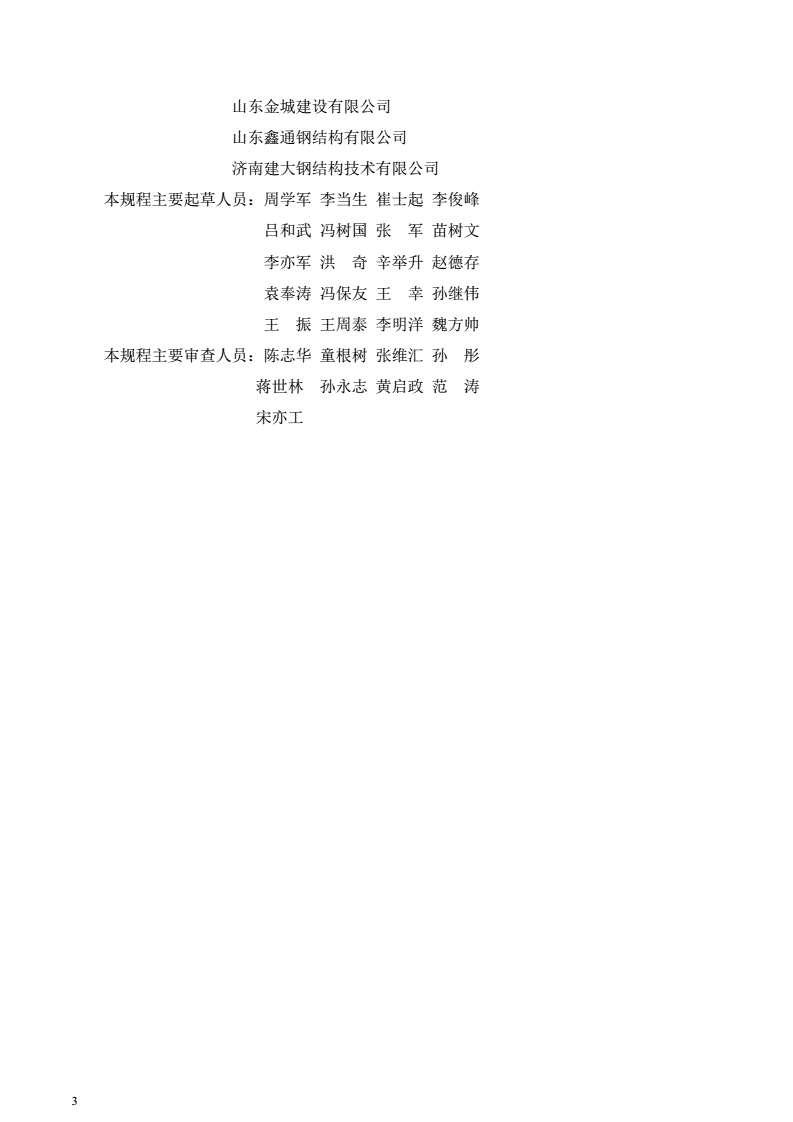

山东金城建设有限公司

山东鑫通钢结构有限公司

济南建大钢结构技术有限公司

本规程主要起草人员：周学军李当生崔士起李俊峰

吕和武冯树国张军苗树文

李亦军洪奇辛举升赵德存

袁奉涛冯保友王幸孙继伟

王振王周泰李明洋魏方帅

本规程主要审查人员：陈志华童根树张维汇孙彤

蒋世林孙永志黄启政范涛

宋亦工

3

目次

1总则.......................................................................................................................1

2术语.......................................................................................................................2

3材料.......................................................................................................................3

3.1钢材与金属连接件..........................................................................................................3

3.2混凝土..............................................................................................................................4

3.3其他材料..........................................................................................................................4

4基本规定..............................................................................................................7

5建筑设计..............................................................................................................9

5.1一般规定..........................................................................................................................9

5.2平面设计..........................................................................................................................9

5.3立面设计........................................................................................................................11

5.4围护结构设计................................................................................................................12

5.5建筑部品设计................................................................................................................13

6结构设计............................................................................................................14

6.1一般规定........................................................................................................................14

6.2结构体系和计算分析....................................................................................................15

6.3墙体、楼面（屋面）板设计........................................................................................16

6.4节点设计........................................................................................................................16

6.5其他组件设计................................................................................................................17

7围护体系设计....................................................................................................18

7.1一般规定........................................................................................................................18

7.2外墙围护系统................................................................................................................18

7.3屋面围护系统................................................................................................................21

7.4内隔墙、吊顶和楼地面................................................................................................21

8设备与管线设计...............................................................................................23

8.1一般规定........................................................................................................................23

8.2给水排水........................................................................................................................23

8.3供暖、通风和空调........................................................................................................23

8.4电气................................................................................................................................24

9建筑节能与绿色建筑........................................................................................26

10生产与运输.......................................................................................................27

10.1一般规定......................................................................................................................27

10.2结构构件生产..............................................................................................................28

10.3外围护部品生产..........................................................................................................28

10.4内装部品生产..............................................................................................................29

10.5包装、运输与堆放......................................................................................................29

11施工与验收......................................................................................................31

11.1一般规定......................................................................................................................31

11.2安装准备......................................................................................................................32

11.3安装和连接..................................................................................................................32

11.4质量验收......................................................................................................................33

12使用与维护......................................................................................................36

12.1一般规定......................................................................................................................36

12.2检测要求......................................................................................................................37

12.3维护要求......................................................................................................................38

本规程用词说明....................................................................................................39

引用标准名录........................................................................................................40

附：条文说明........................................................................................................44

Contents

1GeneralProvisions................................................................................................1

2Terms....................................................................................................................2

3Materials................................................................................................................3

3.1SteelandMetalJointConnector.........................................................................................3

3.2Concrete..............................................................................................................................4

3.3OtherMaterials....................................................................................................................4

4BasicRequirements...............................................................................................6

5ArchitecturalDesign.............................................................................................8

5.1GeneralRequirements..........................................................................................................8

5.2PlaneDesign........................................................................................................................8

5.3ElevationDesign................................................................................................................10

5.4BuildingEnvelopeDesign.................................................................................................11

5.5ConstructionPartsDesign..................................................................................................12

6StructureDesign..................................................................................................13

6.1GeneralRequirements........................................................................................................13

6.2StructuralSystemandCalculations...................................................................................14

6.3Wall,Floor(Roof)PanelDesign.......................................................................................15

6.4ConnectionsDesign...........................................................................................................15

6.5OtherComponentsDesign.................................................................................................16

7BuildingEnvelopeDesign..................................................................................17

7.1GeneralRequirements........................................................................................................17

7.2ExteriorWallEnvelopEnclosure......................................................................................17

7.3RoofEnvelopEnclosure....................................................................................................20

7.4PartitionWall,CeilingandFloor.......................................................................................20

8ConstructionEquipmentDesign.........................................................................22

8.1GeneralRequirements........................................................................................................22

8.2WaterSupplyandDrainage...............................................................................................22

8.3Heating,VentilationandAirConditioning........................................................................22

8.4Electric...............................................................................................................................23

9BuildingEnergyEfficiencyandGreenConstruction.........................................25

10ProductionandTransportation..........................................................................26

10.1GeneralRequirements.....................................................................................................26

10.2ProductionofStructuralComponents...........................................................................327

10.3ProductionofExternalEnclosureParts..........................................................................27

10.4ProductionofInternalDecorationParts.........................................................................28

10.5TransportationandStorage.............................................................................................28

11ConstructionandAcceptance............................................................................30

11.1GeneralRequirements.....................................................................................................30

11.2InstallationPreparations..................................................................................................31

11.3InstallationandConnection.............................................................................................31

11.4Acceptance......................................................................................................................33

12UsingandMaintenance....................................................................................36

12.1GeneralRequirements.....................................................................................................36

12.2TestingRequirements......................................................................................................37

12.3MaintenanceRequirements.............................................................................................38

ExplanationofWordinginThisSpecification......................................................39

ListofQuotedStandards........................................................................................39

Addition:ExplanationofProvisions......................................................................43

1总则

1.0.1为在装配式钢结构建筑的设计、施工及验收中，做到技术先进、安全适用、经

济合理、确保质量、节能环保、方便施工，制定本规程。

1.0.2本规程适用于建筑工程中装配式钢结构建筑的设计、制作、安装、验收、使用

和维护。

1.0.3装配式钢结构建筑的设计、制作、安装、验收、使用和维护，除应符合本规程

的规定外，尚应符合国家现行有关标准的规定。

1

2术语

2.0.1装配式钢结构建筑assembledsteelstructurebuildings

建筑的结构系统为装配式钢结构，外围护系统、内装系统、设备与管线系统的主

要部分采用预制构（部）件部品集成装配建造的建筑。

2.0.2装配式钢结构assembledsteelstructure

采用工厂预制的各类标准或非标准钢结构组件，以现场装配为主要手段建造

而成的结构。

2.0.3预制钢结构组件prefabricatedsteelcomponents

将整体钢结构划分而得的适合工厂制作、装配式施工、具有单一或复合功能

的基本安装单元。包括柱、梁、预制墙体、预制楼面系统、预制屋面系统等。

2.0.4预制建筑部品prefabricatedconstructionparts

按照一定的边界条件和配套技术，由两个或两个以上的单一产品或复合产品

在工厂或现场组装而成，构成建筑某一部位中的一个功能单元，能满足该部位一

项或者几项功能要求的产品。包括预制门窗、楼梯、阳台、栏杆、整体厨房、整

体卫浴等部品类别。

2.0.5建筑外围护系统enclosuresystem

围合成建筑室内空间，与室外环境分隔的非承重预制构件和部品，包括建筑外墙

板、屋面、门窗、空调板和装饰件等。

2.0.6预制墙板prefabricatedwallpanels

安装在主体结构上，预制的起围护、装饰、分隔作用的墙板。

2.0.7建筑设备与管线系统mechanicalelectric&pipelinesystem

满足建筑各种使用功能的设备和管线的总称，包括给水排水设备及管线系统、供

暖通风空调设备及管线系统、电气和智能化设备及管线系统等。

2.0.8管线与结构分离pipe&wiredetachedfromskeleton

将设备及管线与建筑结构体相分离，不在建筑结构体中预埋设备及管线。

2.0.9金属连接件metalconnectors

用于固定、连接、支承装配式钢结构的专用金属构件。如托梁、螺栓、柱帽、直

角连接件、金属板条等。

2.0.10整体厨房systemkitchen

由工厂生产、现场装配的满足炊事活动功能要求的基本单元模块化部品，配置整

体橱柜、灶具、排油烟机等设备及管线。

2.0.11整体卫浴unitbathroom

由工厂生产、现场装配的满足洗浴、盥洗和便溺等功能要求的基本单元模块化部

品，配置卫生洁具、设备及管线，以及墙板、防水底盘、顶板等。

2

3材料

3.1钢材与金属连接件

3.1.1装配式钢结构中使用的钢材宜采用Q235钢、Q345钢、Q390钢和Q460钢，

其质量应分别符合国家标准《碳素结构钢》GB/T700和《低合金高强度结构钢》

GB/T1591的规定。当采用其他牌号的钢材时，应符合国家有关标准的规定。

3.1.2钢材应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证，对焊

接构件或连接件应具有含碳量的合格保证；焊接承重结构和重要的非焊接承重结

构采用的钢材，尚应具有冷弯试验的合格保证，并应符合国家标准《钢结构设计

标准》GB50017的规定。

3.1.3连接件应符合下列规定：

1普通螺栓应符合国家标准《六角头螺栓C级》GB/T5780和《六角头螺栓》

GB/T5782的规定；

2高强度螺栓应符合国家标准《钢结构用高强度大六角头螺栓》GB/T1228、

《钢结构用高强度大六角螺母》GB/T1229、《钢结构用高强度垫圈》GB/T1230、

《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》GB/T1231或《钢结

构用扭剪型高强度螺栓连接副技术条件》GB/T3633的规定；

3锚栓宜采用Q235钢或Q345钢，并应复合国家标准《碳素结构钢》GB/T700

或《低合金高强度结构钢》GB/T1591的规定；

4螺钉、螺栓应符合国家标准《紧固件螺栓和螺钉通孔》GB/T5277、《紧固件

机械性能螺栓、螺钉和螺柱》GB/T3098.1、《紧固件机械性能螺母粗牙螺纹》

GB/T3098.2、《紧固件机械性能螺母细牙螺纹》GB/T3098.4、《紧固件机械性能

自攻螺钉》GB/T3098.5、《紧固件机械性能不锈钢螺栓、螺钉和螺柱》GB/T3098.6、

《紧固件机械性能自钻自攻螺钉》GB/T3098.11和《紧固件机械性能不锈钢螺母》

GB/T3098.15等的规定；

5焊钉（栓钉）应符合现行国家标准《电弧螺柱焊用圆柱头焊钉》GB/T10433

的规定；

6自钻自攻螺钉应符合国家标准《十字槽盘头自钻自攻螺钉》GB/T15856.1和

《十字槽沉头自钻自攻螺钉》GB/T15856.2的规定；

7预埋件、挂件、金属附件及其他金属连接件所用钢材及性能应满足设计要求。

3.1.4处于潮湿、沿海等腐蚀环境的金属连接件应采用不锈钢或经防腐蚀处理的产品。

3.1.5处于外露环境并对耐腐蚀有特殊要求的或受腐蚀性气态和固态介质作用的钢构

件，宜采用耐候钢或经防腐蚀处理过的钢材，耐候钢应符合国家标准《焊接结构用耐

候钢》GB/T4172的规定。

3

3.1.6进口金属连接件应有质量合格证书和产品标识，其质量不应低于国内同类产品

标准的规定，并应符合需方的要求。

3.1.7非焊接结构用铸钢连接件的材质与性能应符合国家标准《一般工程用铸造碳钢

件》GB/T11352、《一般工程与结构用低合金铸造件》GB/T14408的规定。

3.1.8钢构件焊接用的焊条，应符合国家标准《非合金钢及细晶粒钢焊条》GB/T

5117或《热强钢焊条》GB/T5118的规定。选择的焊条牌号和性能应与主体金属力学

性能相适应。

3.1.9钢结构楼盖采用压型钢板组合楼板时，宜采用闭口型压型钢板，其材质和材料

性能应符合国家标准《建筑用压型钢板》GB/T12755的相关规定。

3.1.10装配式钢结构建筑楼（屋）面板中的钢筋，其材质和性能应符合国家标准

《混凝土结构设计规范》GB50010中的规定。

3.2混凝土

3.2.1装配式钢结构建筑所采用的混凝土，其强度等级、力学性能和质
