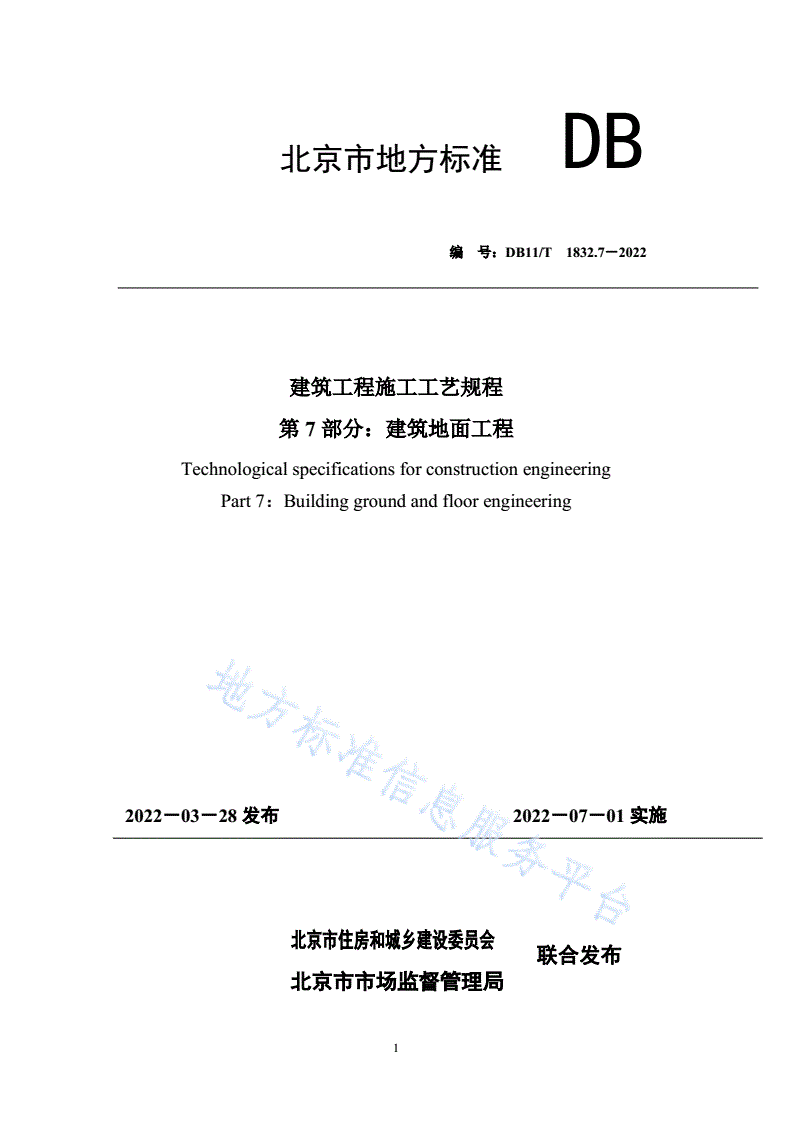

DB11/T 1832.7-2022 建筑工程施工工艺规程 第7部分:建筑地面工程

北京市地方标准DB

编号：DB11/T1832.7－2022

建筑工程施工工艺规程

第7部分：建筑地面工程

Technologicalspecificationsforconstructionengineering

Part7：Buildinggroundandfloorengineering

2022－03－28发布2022－07－01实施

北京市住房和城乡建设委员会

联合发布

北京市市场监督管理局

1

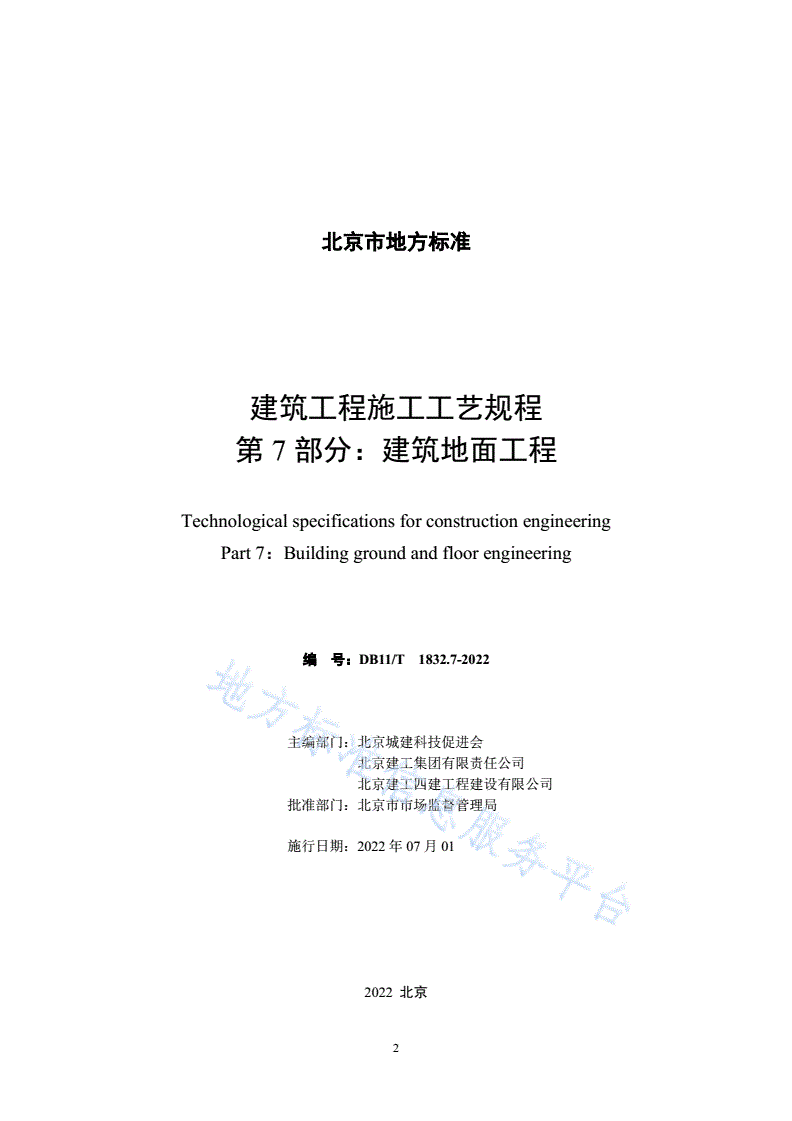

北京市地方标准

建筑工程施工工艺规程

第7部分：建筑地面工程

Technologicalspecificationsforconstructionengineering

Part7：Buildinggroundandfloorengineering

编号：DB11/T1832.7-2022

主编部门：北京城建科技促进会

北京建工集团有限责任公司

北京建工四建工程建设有限公司

批准部门：北京市市场监督管理局

施行日期：2022年07月01

2022北京

2

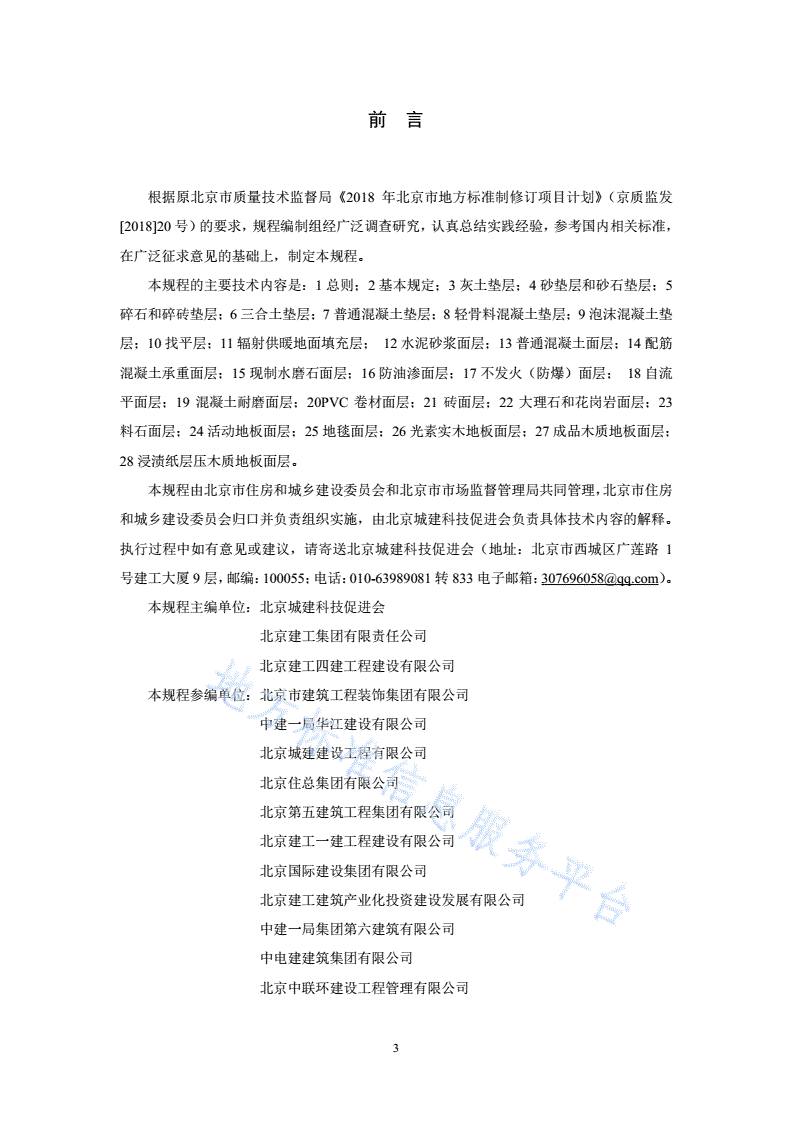

前言

根据原北京市质量技术监督局《2018年北京市地方标准制修订项目计划》（京质监发

[2018]20号）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考国内相关标准，

在广泛征求意见的基础上，制定本规程。

本规程的主要技术内容是：1总则；2基本规定；3灰土垫层；4砂垫层和砂石垫层；5

碎石和碎砖垫层；6三合土垫层；7普通混凝土垫层；8轻骨料混凝土垫层；9泡沫混凝土垫

层；10找平层；11辐射供暖地面填充层；12水泥砂浆面层；13普通混凝土面层；14配筋

混凝土承重面层；15现制水磨石面层；16防油渗面层；17不发火（防爆）面层；18自流

平面层；19混凝土耐磨面层；20PVC卷材面层；21砖面层；22大理石和花岗岩面层；23

料石面层；24活动地板面层；25地毯面层；26光素实木地板面层；27成品木质地板面层；

28浸渍纸层压木质地板面层。

本规程由北京市住房和城乡建设委员会和北京市市场监督管理局共同管理，北京市住房

和城乡建设委员会归口并负责组织实施，由北京城建科技促进会负责具体技术内容的解释。

执行过程中如有意见或建议，请寄送北京城建科技促进会（地址：北京市西城区广莲路1

号建工大厦9层，邮编：100055；电话：010-63989081转833电子邮箱：307696058@）。

本规程主编单位：北京城建科技促进会

北京建工集团有限责任公司

北京建工四建工程建设有限公司

本规程参编单位：北京市建筑工程装饰集团有限公司

中建一局华江建设有限公司

北京城建建设工程有限公司

北京住总集团有限公司

北京第五建筑工程集团有限公司

北京建工一建工程建设有限公司

北京国际建设集团有限公司

北京建工建筑产业化投资建设发展有限公司

中建一局集团第六建筑有限公司

中电建建筑集团有限公司

北京中联环建设工程管理有限公司

3

中航天建设工程集团有限公司

北京城建亚泰建设集团有限公司

华北冶建工程建设有限公司

北京新兴保信建设工程有限公司

上海宝冶集团有限公司

北京国电中兴电力建设工程有限公司

中盛万安建设集团有限公司

中昌泰（北京）建设集团有限公司

北京润锦建筑工程有限公司

北京八达岭金宸建筑有限公司

中博新远（北京）建设有限公司

天拓建设集团有限公司

中企万业建设发展有限公司

北京楚海力建筑装饰工程有限公司

中国建筑第五工程局有限公司

湖南建工集团有限公司

北京房修一建筑工程有限公司

北京万兴建筑集团有限公司

北京市佳恒致远建筑工程有限公司

中城九州（北京）建筑工程有限公司

忠信博艺建设集团有限公司

北京丽贝亚建筑装饰工程有限公司

北京群成建设集团股份有限公司

中积兴业建设集团有限公司

北京市丰房建筑工程有限公司

北京大龙顺发建筑工程有限公司等

本规程主要起草人员：黄亚王昕张莉莉付亮李素霞上官越然翟炜

王依列刘君帅樊强刘兵皮利学刘会青高海

吕亚光王婧刘尔亮骆阳生刘振东郭建国刘小杰

史占来任学军张月奇秦庆伟庞治安朱如雪赵天乐

康贵春郝英淋廖德新梅崇康王国旗李隆朱鹏飞

高峰赵文娟王羽张东海刘恩亮唐君朱良剑

杜虎郭若云王士祥邱穆彬谢明泉刘强康聪

王春红胡涛王文睿兰建杰袁兵曹跃冲杨丹

4

张文会高良柱万鹏翔王海涛王忠云卢璐马树强

徐晓龙张炎奎李洪陈世会高原赵华屈靖

任淑梅贾登文等

本规程主要审查人员：冯跃杨玉苹于大海李峰谢校亭程峰张春雷

5

目次

1总则.....................................................................................................................................................1

2基本规定................................................................................................................................................2

3灰土垫层................................................................................................................................................4

4砂垫层和砂石垫层..............................................................................................................................7

5碎石和碎砖垫层................................................................................................................................10

6三合土垫层..........................................................................................................................................13

7普通混凝土垫层................................................................................................................................16

8轻骨料混凝土垫层............................................................................................................................19

9泡沫混凝土垫层.................................................................................................................................22

10找平层.................................................................................................................................................25

11辐射供暖地面填充层.....................................................................................................................28

12水泥砂浆面层...................................................................................................................................31

13普通混凝土面层..............................................................................................................................35

14配筋混凝土承重面层.....................................................................................................................39

15现制水磨石面层..............................................................................................................................44

16防油渗面层.......................................................................................................................................51

17不发火（防爆）面层.....................................................................................................................55

18自流平面层.......................................................................................................................................58

19混凝土耐磨面层..............................................................................................................................62

20PVC卷材面层....................................................................................................................................65

21砖面层.................................................................................................................................................69

22大理石和花岗岩面层.....................................................................................................................73

23料石面层............................................................................................................................................78

24活动地板面层...................................................................................................................................81

25地毯面层............................................................................................................................................84

26光素实木地板面层..........................................................................................................................88

27成品木质地板面层..........................................................................................................................93

28浸渍纸层压木质地板面层............................................................................................................98

本规程用词说明....................................................................................................................................103

引用标准名录.........................................................................................................................................104

1

附：条文说明.........................................................................................................................................105

2

Contents

1Generalprovisions...............................................................................................................1

2Basicrequirements...............................................................................................................2

3Limesoilcushion.................................................................................................................4

4Sandcushionandsandgravelcushion.................................................................................7

5Graveandbrokenbrickcushion........................................................................................10

6Triad-combinedsoilcushion..............................................................................................13

7Ordinaryconcretecushion.................................................................................................16

8Lightweightaggregateconcretecushion............................................................................19

9Foamedconcretecushion...................................................................................................22

10Levelingcourse................................................................................................................25

11Fillercourseofradiantheatingfloor................................................................................28

12Cementmortarsurfacecourse..........................................................................................31

13Ordinaryconcretesurfacecourse.....................................................................................35

14Reinforcedconcretebearingsurface................................................................................39

15Cast-in-placeterrazzosurface..........................................................................................44

16Oil-prooflayer.................................................................................................................51

17Misfiring(explosion-proof)layer....................................................................................55

18Self-levelinglayer............................................................................................................58

19Concreteabrasionresistancelayer...................................................................................62

20PVCcoiledmaterialsurface............................................................................................65

21Bricksurfacelayer...........................................................................................................69

22Marbleandgranitesurfacelayer......................................................................................73

23Rocksurfacelayer............................................................................................................78

24Raisedfloorsurfacelayer................................................................................................81

25Carpetsurfacelayer.........................................................................................................84

26Unprocessedsolidwoodflooringsurfacelayer...............................................................88

27Finishedwoodflooringsurfacelayer...............................................................................93

28Laminateflooringsurfacelayer.......................................................................................98

Descriptionofwordinginthisstandard...............................................................................1033

Listofquotedstandards.......................................................................................................1044

1

Addition:Explanationofprovisions....................................................................................1055

2

1总则

1.0.1为加强北京市建筑地面工程施工管理，规范工艺做法，保证工程质量，制定本规程。

1.0.2本规程适用于北京市行政区域内建筑地面工程施工。

1.0.3建筑地面工程的施工工艺除应符合本规程外，尚应符合国家及北京市现行有关标准的

规定。

1

2基本规定

2.0.1建筑地面工程施工所使用的材料、制品等应有质量证明文件，符合设计要求和国家及

北京市现行标准的规定。材料或产品进场应符合下列规定：

1对所用材料的型号、规格、外观等进行验收，根据相关要求进行样品比对；

2按规定对材料或产品应进行复试。

2.0.2所用材料应符合现行国家标准《民用建筑工程室内环境污染控制标准》GB50325的

有关规定。

2.0.3有防火要求的材料应符合设计及现行国家标准《建筑设计防火规范》GB50016、《建

筑内部装修设计防火规范》GB50222的相关规定。

2.0.4建筑地面工程施工前应依据作业条件、环境条件、设计要求等合理选择施工机具和适

当的施工工艺，并熟悉施工工艺中各环节操作要点和控制标准。

2.0.5建筑地面工程施工前应具备下列作业条件：

1地基与基础分部工程和主体结构分部工程验收合格；

2建筑地面下的沟槽、暗管、保温、隔热、隔声、隔震及采暖等工程完工后，应经验

收合格并做隐蔽记录，方可进行建筑地面工程的施工；

3熟悉设计图纸，完成施工深化设计；

4编制施工方案并完成方案交底、施工作业交底、安全技术交底，以及必要的培训；

5按照设计图纸和施工方案测设施工区域平面及标高控制线。

2.0.6有坡度要求房间的楼地面应符合设计要求。

2.0.7有水房间或用水房间的建筑地面面层与相连接区域地面面层的标高差应符合设计要

求。

2.0.8建筑地面应符合防滑、无障碍等设计要求。

2.0.9建筑地面的变形缝应按设计要求设置，并应符合下列规定：

1建筑地面的沉降缝、伸缩缝和防震缝，应与结构相应缝的位置一致，且应贯通建筑

地面的各构造层；

2沉降缝和防震缝的宽度应符合设计要求，缝内清理干净，以柔性密封材料填嵌后用

板封盖，并应与面层齐平。

2.0.10不同面层材料的地面交接处做法应符合设计要求。

2.0.11建筑地面施工过程中应做好下列工作：

1应按方案施工，调整方案时应履行变更程序；

2

2做好施工记录。

2.0.12建筑地面工程基层（各构造层）和面层的铺设，均应待其下一层检验合格且与相关

专业办理交接检验后方可施工上一层。

2.0.13建筑地面工程施工完成后应进行质量验收，应符合现行国家标准《建筑地面工程施

工质量验收规范》GB50209的规定。

2.0.14建筑地面工程的施工质量验收应在施工单位自检合格的基础上，由监理单位或建设

单位组织有关单位对分项工程、子分部工程进行检验。

2.0.15建筑地面工程成品保护应符合下列规定：

1施工现场应制定成品、半成品、构配件及材料的保护措施；

2施工过程中及完成后应对面层采取成品保护措施。

2.0.16建筑地面工程绿色施工应符合现行北京市标准《绿色施工管理规程》DB11/T513。

2.0.17施工现场应控制噪声排放，制定降噪措施，确保场界环境噪音值符合现行国家标准

《建筑施工场界环境噪声排放标准》GB12523要求，同时对场界噪声进行监测和记录。

2.0.18施工现场易产生强噪声机械，应设置封闭机械棚，且作业时门窗关闭以减少噪声的

扩散。施工中应优先使用低噪声、低振动力的施工机具。

2.0.19施工中应合理利用建筑再生骨料及施工余料。

2.0.20建筑地面工程施工时，各层环境温度的控制应符合材料或产品的技术要求。无要求

时，宜符合下列规定：

1采用预拌砂浆、石灰的拌和料、砂石材料铺设时，不低于5℃；

2采用有机胶粘剂粘贴时，不低于10℃；

3采用自流平、涂料铺设时，不低于5℃，且不高于30℃。

2.0.21季节性施工应编制季节性施工方案；雨期施工前屋面及外围护结构应做好可靠防雨

措施；冬期施工前应做好有效保温防冻措施。

3

3灰土垫层

3.1材料要求

3.1.1灰土垫层灰料应采用熟化石灰或粉煤灰，粒径不应大于5mm。

3.1.2灰土垫层土料应采用粘土、粉质粘土或粉土，粒径不应大于15mm，有机物质含量不

应大于5%。

3.2主要机具

3.2.1手持工具应包括靠尺、耙子、铁锹、胶皮管、小线、钢尺、测量仪器、环刀、击实仪、

坡度尺等。

3.2.2其他机具应包括手推车、电动翻斗车、振动筛、地磅、标准斗、搅拌机、木夯、蛙式

夯机、立式夯机、压路机、振动碾等。

3.3作业条件

3.3.1基层应检验合格。

3.3.2施工前测设施工区域平面及标高控制线。

3.3.3灰土垫层中预留预埋应安装完毕，位置准确，固定牢靠并进行隐蔽验收和成品保护。

3.4施工工艺

3.4.1灰土垫层施工宜按图3.4.1规定的流程进行：

基层处理→灰土拌合→分层铺设灰土→分层夯实→找平验收

图3.4.1灰土垫层施工工艺流程图

3.4.2灰土垫层铺设前，应清理基层表面的垃圾杂物、积水等，基层有软弱土时应挖除。

3.4.3土料和灰料进场后应过筛处理，筛石灰的筛孔直径不大于5mm，筛土料的筛孔直径

不大于15mm。

3.4.5灰土拌和符合下列规定：

1灰土应按设计比例拌和；

2灰土拌和宜采用搅拌机拌和，拌和场所应设置封闭式防尘棚，拌和完成后拌和料应颜

色均匀一致；

3灰土拌和时土料含水率应控制在最优含水率±2%范围内，含水量宜采用晾晒或洒水湿

润进行控制。

3.4.6灰土垫层分层铺设应符合下列规定：

4

1灰土垫层应分层铺设，铺设完成后表面找平；

2灰土垫层标高差大于分层厚度时应做成阶梯形；

3灰土分层铺设虚铺厚度应符合表3.4.6的规定。

表3.4.6灰土垫层虚铺厚度

项次夯具种类重量虚铺厚度（mm）备注

人力打夯落高400mm~500mm，一夯

1人力夯40kg~80kg200~250

压半夯

2轻型夯实机具120kg~400kg200~250

3压路机6t~10t200~300

4振动碾8t~25t500~600

3.4.7灰土垫层分层夯实应符合下列规定：

1夯实前做好既有结构的成品保护；

2夯实、碾压遍数应根据现场试验确定，且不少于4遍；

3灰土垫层分层夯压完毕后应进行压实系数检验，压实系数符合设计要求后方可铺设下

一层灰土；

4灰土垫层采用分段施工时，接茬应设置在地面荷载较小处，上、下两层的接缝距离不

应小于500mm，接缝处应夯实压密；

5靠近结构等垫层边角处，宜采用木夯等人力夯实。

3.4.8灰土垫层找平验收应符合下列规定：

1灰土垫层压实系数检验宜采用环刀法取样，检验合格后方可进行下一层施工；

2灰土垫层施工完成，应检查标高和平整度；高出部分用铁锹铲平，低的部分补打灰土。

3.5质量标准

3.5.1灰土体积比、压实系数应符合设计要求。

3.5.2一般项目应符合下列规定：

1灰料颗粒粒径不应大于5mm；土料颗粒粒径不应大于15mm，有机物质含量不应大

于5%；

2灰土垫层表面的允许偏差和检验方法应符合表3.5.2的规定：

表3.5.2灰土垫层表面允许偏差和检验方法

项次项目允许偏差（mm）检验方法

5

1表面平整度10用2m靠尺和楔形塞尺检查

2标高±10用水准仪检查

不大于房间相应尺寸的2/1000，且不大于

3坡度用坡度尺检查

30

4厚度不大于设计厚度的1/10且不大于20用钢尺检查

3.6成品保护

3.6.1灰土垫层施工完毕后，应及时施工上一层，当垫层上方需要过人或堆料时，应铺设垫

板。

3.6.2灰土垫层施工完毕后，应采取防止水浸泡的措施。

3.6.3铺设灰土垫层时，垫层内埋设的管道、预埋件应采取保护措施，夯实时不应破坏预埋

管道及预埋件。

3.7注意事项

3.7.1灰土垫层应分层铺设，每层检测合格后再进行上一层施工。灰土垫层厚度不应小于

100mm。

3.7.2灰土拌和料宜即拌即用。

3.7.3灰土拌和时应采取有效防尘措施，条件允许时宜在防尘棚内进行。

6

4砂垫层和砂石垫层

4.1材料要求

4.1.1砂应采用质地坚硬的中粗砂，且不应含有草根等有机杂质。

4.1.2砂石的最大粒径不应大于垫层厚度的2/3，且不宜大于50mm。

4.2主要机具

4.2.1手持工具应包括靠尺、耙子、铁锹、胶皮管、小线、钢尺、测量仪器、灌砂筒、木夯

等。

4.2.2其他机具应包括手推车、电动翻斗车、压路机、平碾、铲运机、振动碾、蛙式夯机、

振动冲击夯等。

4.3作业条件

4.3.1基层应检验合格。

4.3.2施工前测设施工区域平面及标高控制线。

4.3.3垫层中预留预埋应安装完毕，位置准确，固定牢靠并进行隐蔽验收和成品保护。

4.4施工工艺

4.4.1砂垫层和砂石垫层施工宜按图4.4.1规定的流程进行：

基层处理→分层铺设→分层夯实→找平验收

图4.4.1砂垫层和砂石垫层施工工艺流程图

4.4.2清除基层垃圾、杂质、积水等，松散土质基层采用砂或砂石换填夯实。

4.4.3砂垫层和砂石垫层分层铺设应符合下列规定：

1砂垫层和砂石垫层应分层铺设，铺设完毕后表面应找平；

2砂垫层和砂石垫层分层铺设时每层虚铺厚度和材料含水率控制值应符合表4.4.3的规

定；

表4.4.3砂垫层和砂石垫层虚铺厚度和材料含水率控制值

项次夯实方法虚铺厚度最优含水率（%）备注

7

（mm）

1平振法200~25015~20不宜使用干细砂或含泥量较大的砂铺筑

2夯实法150~2008~12
