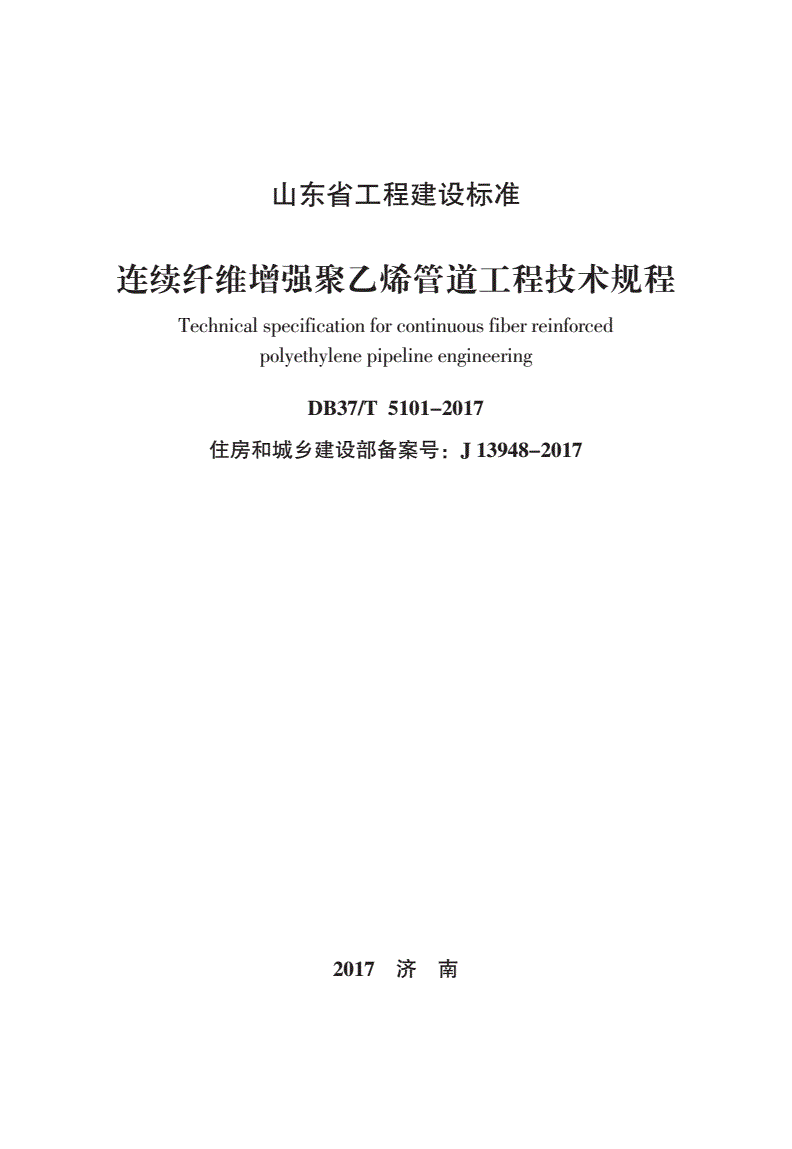

DB37/T 5101-2017 连续纤维增强聚乙烯管道工程技术规程

山东省工程建设标准

连续纤维增强聚乙烯管道工程技术规程

Technicalspecificationforcontinuousfiberreinforced

polyethylenepipelineengineering

DB37/T5101-2017

住房和城乡建设部备案号：J13948-2017

2017济南

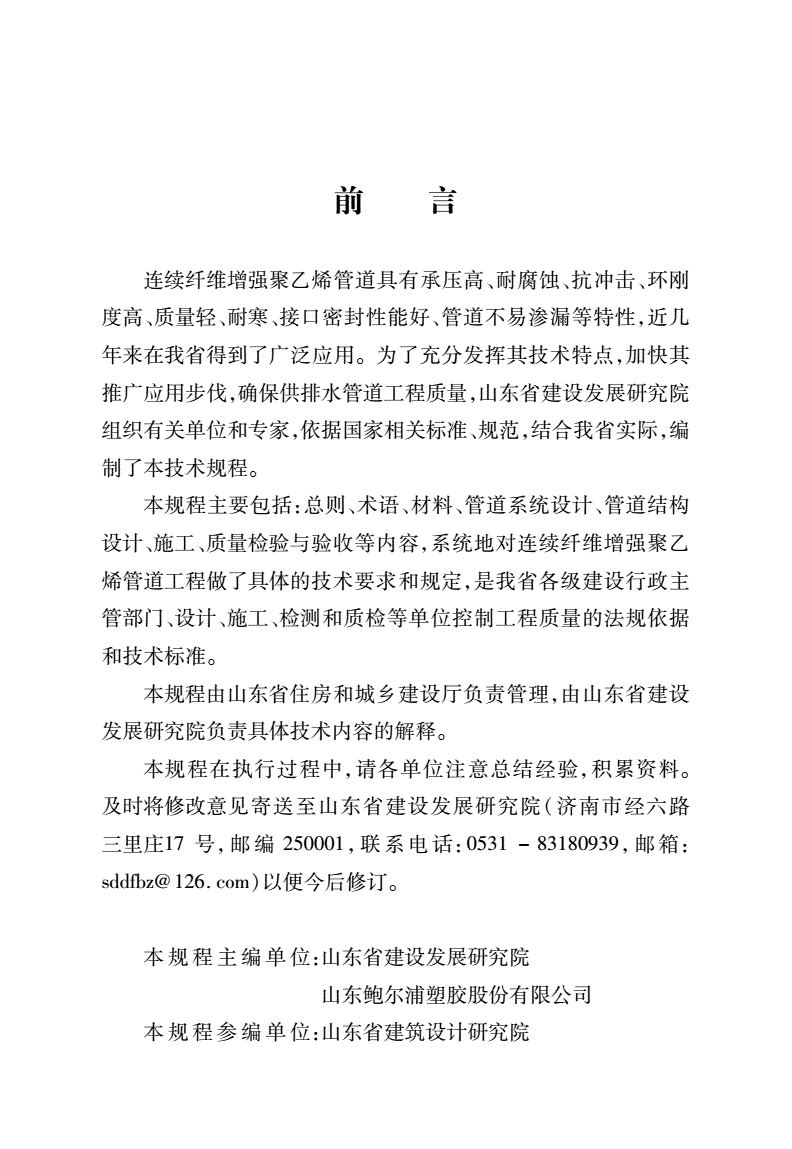

前言

连续纤维增强聚乙烯管道具有承压高、耐腐蚀、抗冲击、环刚

度高、质量轻、耐寒、接口密封性能好、管道不易渗漏等特性，近几

年来在我省得到了广泛应用。为了充分发挥其技术特点，加快其

推广应用步伐，确保供排水管道工程质量，山东省建设发展研究院

组织有关单位和专家，依据国家相关标准、规范，结合我省实际，编

制了本技术规程。

本规程主要包括：总则、术语、材料、管道系统设计、管道结构

设计、施工、质量检验与验收等内容，系统地对连续纤维增强聚乙

烯管道工程做了具体的技术要求和规定，是我省各级建设行政主

管部门、设计、施工、检测和质检等单位控制工程质量的法规依据

和技术标准。

本规程由山东省住房和城乡建设厅负责管理，由山东省建设

发展研究院负责具体技术内容的解释。

本规程在执行过程中，请各单位注意总结经验，积累资料。

及时将修改意见寄送至山东省建设发展研究院（济南市经六路

三里庄１７号，邮编２５０００１，联系电话：０５３１－８３１８０９３９，邮箱：

ｓｄｄｆｂｚ＠１２６．ｃｏｍ）以便今后修订。

本规程主编单位：山东省建设发展研究院

山东鲍尔浦塑胶股份有限公司

本规程参编单位：山东省建筑设计研究院

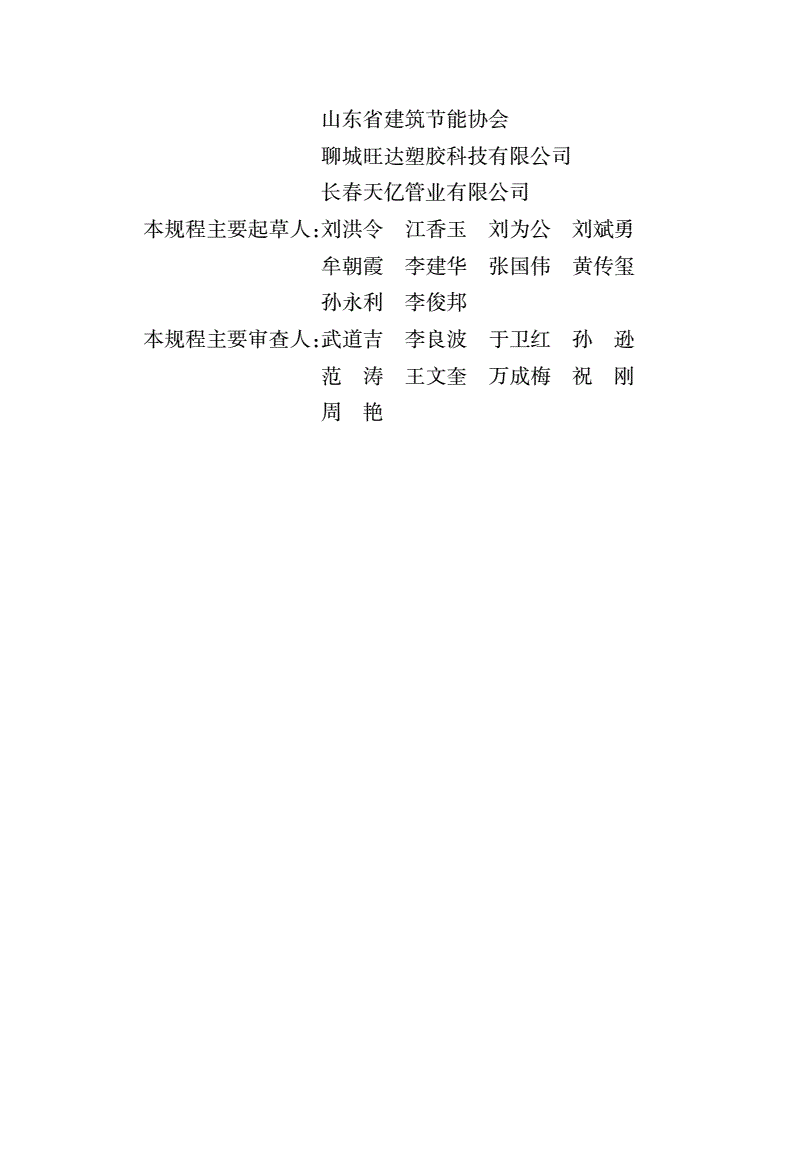

山东省建筑节能协会

聊城旺达塑胶科技有限公司

长春天亿管业有限公司

本规程主要起草人：刘洪令江香玉刘为公刘斌勇

牟朝霞李建华张国伟黄传玺

孙永利李俊邦

本规程主要审查人：武道吉李良波于卫红孙逊

范涛王文奎万成梅祝刚

周艳

目次

１总则!!!!!!!!!!!!!!!!!!!!!!!１

２术语!!!!!!!!!!!!!!!!!!!!!!!２

３材料!!!!!!!!!!!!!!!!!!!!!!!３

３．１一般规定!!!!!!!!!!!!!!!!!!!!３

３．２材料!!!!!!!!!!!!!!!!!!!!!３

３．３构造、分类及规格!!!!!!!!!!!!!!!!!３

３．４技术要求!!!!!!!!!!!!!!!!!!!!７

３．５试验方法!!!!!!!!!!!!!!!!!!!!８

３．６检验规则!!!!!!!!!!!!!!!!!!!!９

３．７标志、包装、运输和贮存!!!!!!!!!!!!!!１０

４管道系统设计!!!!!!!!!!!!!!!!!!!１２

４．１一般规定!!!!!!!!!!!!!!!!!!!１２

４．２管道布置与敷设!!!!!!!!!!!!!!!!!１２

４．３水力计算!!!!!!!!!!!!!!!!!!!１４

４．４管道保温与隔热!!!!!!!!!!!!!!!!!１４

５管道结构设计!!!!!!!!!!!!!!!!!!!１６

６施工!!!!!!!!!!!!!!!!!!!!!!!１７

６．１一般规定!!!!!!!!!!!!!!!!!!!１７

６．２沟槽!!!!!!!!!!!!!!!!!!!!!１７

６．３基础!!!!!!!!!!!!!!!!!!!!!１９

６．４管道安装!!!!!!!!!!!!!!!!!!!１９

６．５管道与金属管道连接!!!!!!!!!!!!!!!２１

６．６回填!!!!!!!!!!!!!!!!!!!!!２１

６．７水压试验!!!!!!!!!!!!!!!!!!!２３

６．８安全施工!!!!!!!!!!!!!!!!!!!２４

６．９卫生安全!!!!!!!!!!!!!!!!!!!２４

７质量检验与验收!!!!!!!!!!!!!!!!!!２５

７．１一般规定!!!!!!!!!!!!!!!!!!!２５

７．２施工质量检验!!!!!!!!!!!!!!!!!２５

７．３验收!!!!!!!!!!!!!!!!!!!!!２８

本标准用词说明!!!!!!!!!!!!!!!!!!!３０

引用标准名录!!!!!!!!!!!!!!!!!!!!３１

附：条文说明!!!!!!!!!!!!!!!!!!!!!３３

Ｃｏｎｔｅｎｔｓ

１Ｇｅｎｅｒａｌｐｒｏｖｉｓｉｏｎｓ!!!!!!!!!!!!!!!!!!１

２Ｔｅｒｍｓ!!!!!!!!!!!!!!!!!!!!!!!２

３Ｍａｔｅｒｉａｌｓ!!!!!!!!!!!!!!!!!!!!!３

３．１Ｇｅｎｅｒａｌｒｅｑｕｉｒｅｍｅｎｔ!!!!!!!!!!!!!!!!３

３．２Ｍａｔｅｒｉａｌｓ!!!!!!!!!!!!!!!!!!!!３

３．３Ｓｔｒｕｃｔｕｒａｌ、ｃｌａｓｓｉｆｉｃａｔｉｏｎａｎｄＳｐｅｃｉｆｉｃａｔｉｏｎｓ!!!!!!!!３

３．４Ｔｅｃｈｎｉｃａｌｒｅｑｕｉｒｅｍｅｎｔ!!!!!!!!!!!!!!!７

３．５Ｔｅｓｔｍｅｔｈｏｄ!!!!!!!!!!!!!!!!!!!８

３．６Ｔｅｓｔｃｏｄｅ!!!!!!!!!!!!!!!!!!!!９

３．７Ｍａｒｋｉｎｇ、ｐａｃｋａｇｉｎｇ、ｔｒａｎｓｐｏｒｔａｔｉｏｎａｎｄｓｔｏｒａｇｅ!!!!!!１０

４Ｐｉｐｉｎｇｓｙｓｔｅｍｄｅｓｉｇｎ!!!!!!!!!!!!!!!!１２

４．１Ｇｅｎｅｒａｌｒｅｑｕｉｒｅｍｅｎｔ!!!!!!!!!!!!!!!１２

４．２Ｐｉｐｉｎｇｌａｙｏｕｔａｎｄｉｎｓｔａｌｌａｔｉｏｎ!!!!!!!!!!!!１２

４．３Ｈｙｄｒａｕｌｉｃｃａｌｃｕｌａｔｉｏｎ!!!!!!!!!!!!!!!１４

４．４Ｐｉｐｅｉｎｓｕｌａｔｉｏｎａｎｄｈｅａｔｉｎｇ!!!!!!!!!!!!!１４

５Ｓｔｒｕｃｔｕｒａｌｄｅｓｉｇｎｏｆｐｉｐｅｌｉｎｅｓ!!!!!!!!!!!!!１６

６Ｃｏｎｓｔｒｕｃｔｉｏｎ!!!!!!!!!!!!!!!!!!!!１７

６．１Ｇｅｎｅｒａｌｒｅｑｕｉｒｅｍｅｎｔ!!!!!!!!!!!!!!!１７

６．２Ｔｒｅｎｃｈ!!!!!!!!!!!!!!!!!!!!１７

６．３Ｆｏｕｎｄａｔｉｏｎ!!!!!!!!!!!!!!!!!!!１９

６．４ｐｉｐｅｌｉｎｅｉｎｓｔａｌｌａｔｉｏｎ!!!!!!!!!!!!!!!!１９

６．５ｐｉｐｅｌｉｎｅｉｎｓｔａｌｌａｔｉｏｎｗｉｔｈｍｅｔａｌｐｉｐｅ!!!!!!!!!!２１

６．６Ｂａｃｋｆｉｌｌｉｎｇ!!!!!!!!!!!!!!!!!!!２１

６．７Ｈｙｄｒａｕｌｉｃｐｒｅｓｓｕｒｅｔｅｓｔ!!!!!!!!!!!!!!２３

６．８Ｓａｆｅｃｏｎｓｔｒｕｃｔｉｏｎ!!!!!!!!!!!!!!!!!２４

６．９Ｈｅａｌｔｈａｎｄｓａｆｅｔｙ!!!!!!!!!!!!!!!!２４

７Ｑｕａｌｉｔｙｉｎｓｐｅｃｔｉｏｎａｎｄａｃｃｅｐｔａｎｃｅ!!!!!!!!!!!２５

７．１Ｇｅｎｅｒａｌｒｅｑｕｉｒｅｍｅｎｔ!!!!!!!!!!!!!!!２５

７．２Ｃｏｎｓｔｒｕｃｔｉｏｎｑｕａｌｉｔｙｉｎｓｐｅｃｔｉｏｎ!!!!!!!!!!!!２５

７．３Ａｃｃｅｐｔａｎｃｅ!!!!!!!!!!!!!!!!!!２８

Ｅｘｐｌａｎａｔｉｏｎｏｆｗｏｒｄｉｎｇｉｎｔｈｉｓｓｔａｎｄａｒｄｓ!!!!!!!!!!３０

Ｌｉｓｔｏｆｑｕｏｔｅｄｓｔａｎｄａｒｄｓ!!!!!!!!!!!!!!!!３１

Ａｄｄｉｔｉｏｎ：Ｅｘｐｌａｎａｔｉｏｎｏｆｐｒｏｖｉｓｉｏｎｓ!!!!!!!!!!!!３３

１总则

１．０．１为使连续纤维增强聚乙烯管道工程设计、施工及验收做到

技术先进、经济合理、安全适用、确保工程质量，结合我省实际，制

定本规程。

１．０．２本规程适用于新建、改建和扩建的连续纤维增强聚乙烯压

力输水管道工程的设计、施工及验收。

１．０．３连续纤维增强聚乙烯管道应根据工程功能要求及材料供

应和施工条件，确定设计和施工方案，并执行质量检验和验收规

定。

１．０．４连续纤维增强聚乙烯管道工程施工及验收除应符合本规

程外，尚应符合国家、行业及地方现行有关标准、规范的规定。

１

２术语

２．０．１连续纤维增强聚乙烯管ｃｏｎｔｉｎｕｏｕｓｆｉｂｅｒｒｅｉｎｆｏｒｃｅｄｈｉｇｈ

ｄｅｎｓｉｔｙｐｏｌｙｅｔｈｙｌｅｎｅｐｉｐｅ

以内、外层为高密度聚乙烯材料和中间层为连续纤维增强带

材料为原料，采用缠绕成型工艺制成的管材。

２．０．２连续纤维增强带ｃｏｎｔｉｎｕｏｕｓｆｉｂｅｒｒｅｉｎｆｏｒｃｅｄｔａｐｅ

以聚乙烯树脂为基体、以连续纤维作为增强材料，通过特定工

艺制造的高强度带材，纤维材料可采用玻璃纤维、玄武岩纤维等。

２．０．３增强肋ｓｔｉｆｆｅｎｉｎｇｒｉｂ

为增强大口径管材的环刚度，在管材外壁熔接的聚丙烯单壁

波纹管与聚乙烯包覆层形成的结构肋。

２．０．４公称内径ｄｊｎｏｍｉｎａｌｉｎｓｉｄｅｄｉａｍｅｔｅｒ

公称内径是管材、管件标定的内径。连续纤维增强聚乙烯管

道的公称内径系指管材插口端部的内径。

２．０．５公称压力ＰＮｎｏｍｉｎａｌｐｒｅｓｓｕｒｅ

常温下允许连续使用的最大工作压力。

２．０．６工作压力Ｐｗｗｏｒｋｉｎｇｐｒｅｓｓｕｒｅ

管道在正常工作状态下，作用在管内壁的最大持续水压力，不

包括水锤压力。

２．０．７设计内压力Ｐｖｄｅｓｉｇｎｐｒｅｓｓｕｒｅ

管道系统工作时，作用于管内壁的最大瞬时压力，是管道持续

工作压力和水锤压力之和。

２．０．８不圆度ｏｕｔ－ｏｆ－ｒｏｕｎｄｎｅｓｓ

不圆度是指同截面上最大与最小直径之差。

２

３材料

３．１一般规定

３．１．１连续纤维增强聚乙烯管材、管件应具有生产厂家提供的产

品质量检验合格证、出厂检验报告等认证文件。

３．１．２连续纤维增强聚乙烯给水管材、管件、附属配件应符合现

行国家标准《给水用聚乙烯（ＰＥ）管道系统》ＧＢ／Ｔ１３６６３和《生活

饮用水输配水设备及防护材料的安全性评价标准》ＧＢ／Ｔ１７２１９的

规定。

３．２材料

３．２．１高密度聚乙烯材料应符合国家现行标准《给水用聚乙烯

（ＰＥ）管道系统》ＧＢ／Ｔ１３６６３的规定，并应有生产商提供的质量合

格证书。

３．２．２连续纤维增强带表面应平整光滑，无缺陷、无气孔等对使

用有害的缺陷。

３．３构造、分类及规格

３．３．１构造

连续纤维增强聚乙烯管材由高密度聚乙烯内衬层、高密度聚

乙烯外保护层、连续纤维增强中间层及增强肋组成。

３．３．２分类

管材按构造可分为无增强肋管材（图３．３．２－１）和有增强肋

管材（图３．３．２－２）。增强肋应根据使用场所情况确定。

３

图３．３．２－１无增强肋管材示意图

１－聚乙烯外保护层；２－连续纤维增强层；３－聚乙烯内衬层

图３．３．２－２有增强肋管材示意图

１－聚乙烯外保护层；２－连续纤维增强层；３－聚乙烯内衬层；４－增强肋

３．３．３管材公称内径及最大不圆度

管材公称内径及最大不圆度应符合表３．３．３的规定。

４

表３．３．３管材公称内径及最大不圆度

公称内径平均内径（ｍｍ）最大不圆度

ｄｊ（ｍｍ）（ｍｍ）

ｄｊｍｉｎｄｊｍａｘ

４００４００４０８１４

５００５００５０８１７

６００６００６０９２１

７００７００７１０２４

８００８００８１２２８

９００９００９１３３１

１０００１０００１０１５３５

１２００１２００１２１８４２

１４００１４００１４２１４９

１６００１６００１６２４５６

１８００１８００１８２７６３

２０００２０００２０３０７０

２２００２２００２２３３７７

２４００２４００２４３６８４

２６００２６００２６３９９１

２８００２８００２８４２９８

３０００３０００３０４５１０５

３．３．４管材规格尺寸应符合表３．３．４的规定。

管材的公称内径、公称压力以及对应的壁厚与管材应用情况

有关，用户也可根据供需双方协商，确定管材的规格尺寸。

５

表３．３．４管材规格尺寸

公称压力ＰＮ（ＭＰａ）

公称内径

０．６０．８１．０１．２５１．６２．０２．５

ｄｊ（ｍｍ）

公称壁厚ｅｎ（ｍｍ）

４００１３．５１４．０１４．０１４．５１５．０１６．０１６．０

５００１５．５１６．０１６．０１６．５１７．０１８．０１８．０

６００１７．５１８．０１８．０１８．５１９．０２０．０２１．０

７００１７．５１８．０１８．０１９．０１９．５２０．５２２．０

８００１７．５１８．０１８．０１９．０２０．０２１．０２３．０

９００１８．０１８．５１９．０２０．０２０．５２２．０２３．５

１０００２０．０２０．５２１．０２２．０２３．０２４．５２６．０

１２００２０．０２１．０２２．０２３．０２４．５２６．０２８．０

１４００２３．０２４．０２４．５２６．０２７．５２９．０３２．０

１６００２３．０２４．０２５．０２６．５２８．５３０．５－

１８００２４．０２５．０２６．０２７．５３０．０３２．０－

２０００２４．０２５．０２６．５２８．０３０．５－－

２２００２５．０２６．０２７．０２９．０－－－

２４００２７．５２８．０３０．０３２．０－－－

２６００２７．０２８．０３１．０３３．０－－－

２８００２８．０２９．５３１．０－－－－

３０００２９．０３０．０３２．０－－－－

３．３．５管材规格表示方法
