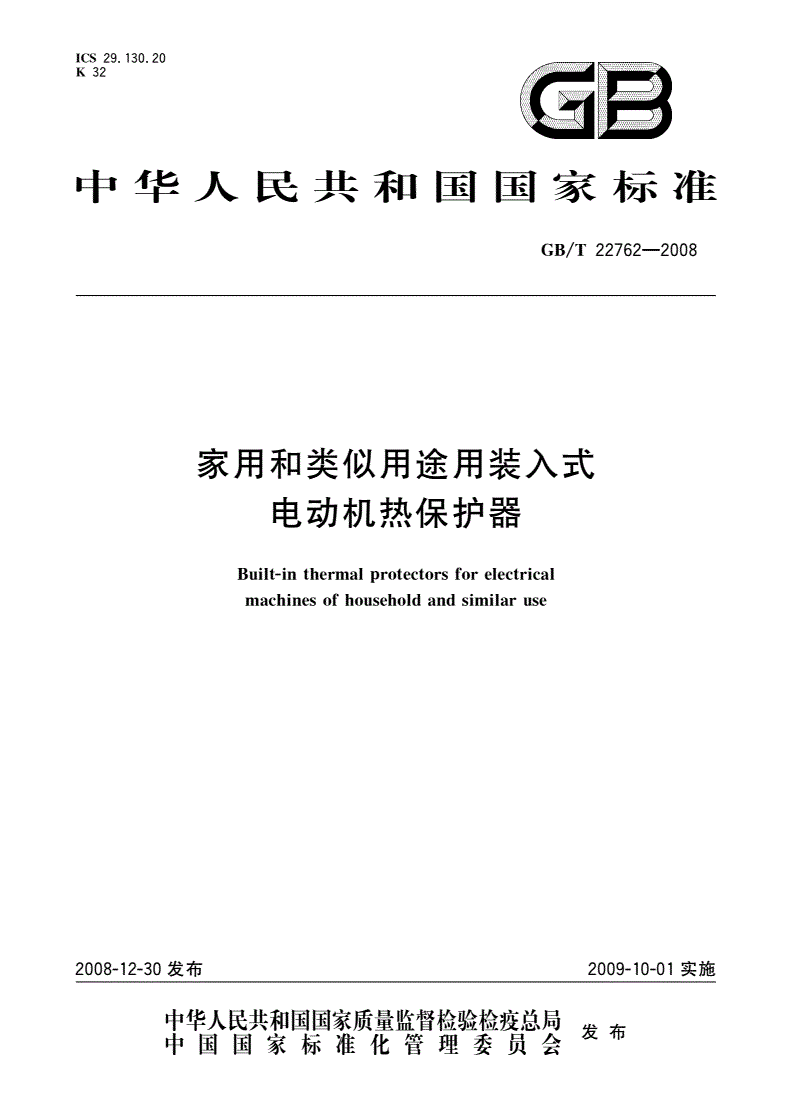

GB/T 22762-2008 家用和类似用途用装入式电动机热保护器

ICS29.130.20

K32

中华人民共和国国家标准

GB/T22762—2008

家用和类似用途用装入式

电动机热保护器

Built-inthermalprotectorsforelectrical

machinesofhouseholdandsimilaruse

2008-12-30发布2009-10-01实施

发布

GB/T22762—2008

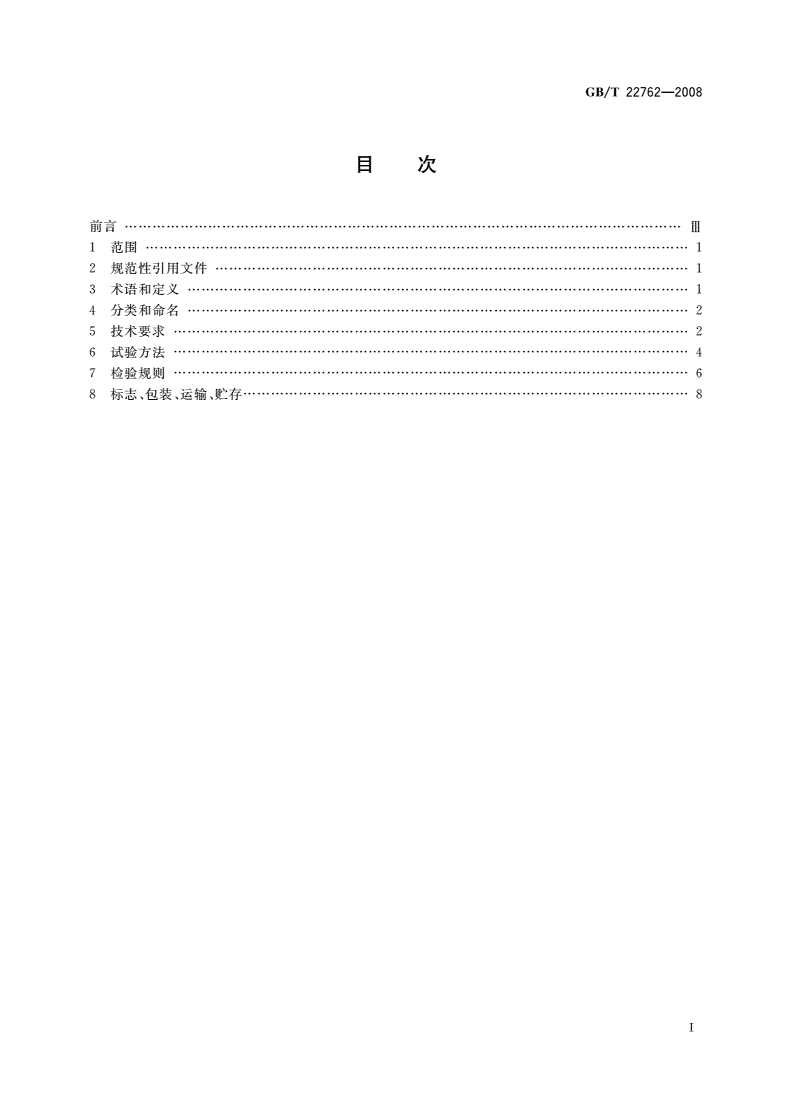

目次

前言ni

i范围1

2规范性引用文件1

3术语和定义1

4分类和命名2

5技术要求2

6试验方法4

7检验规则6

8标志、包装、运输、贮存8

T

GB/T22762—2008

-1.Z-—1—

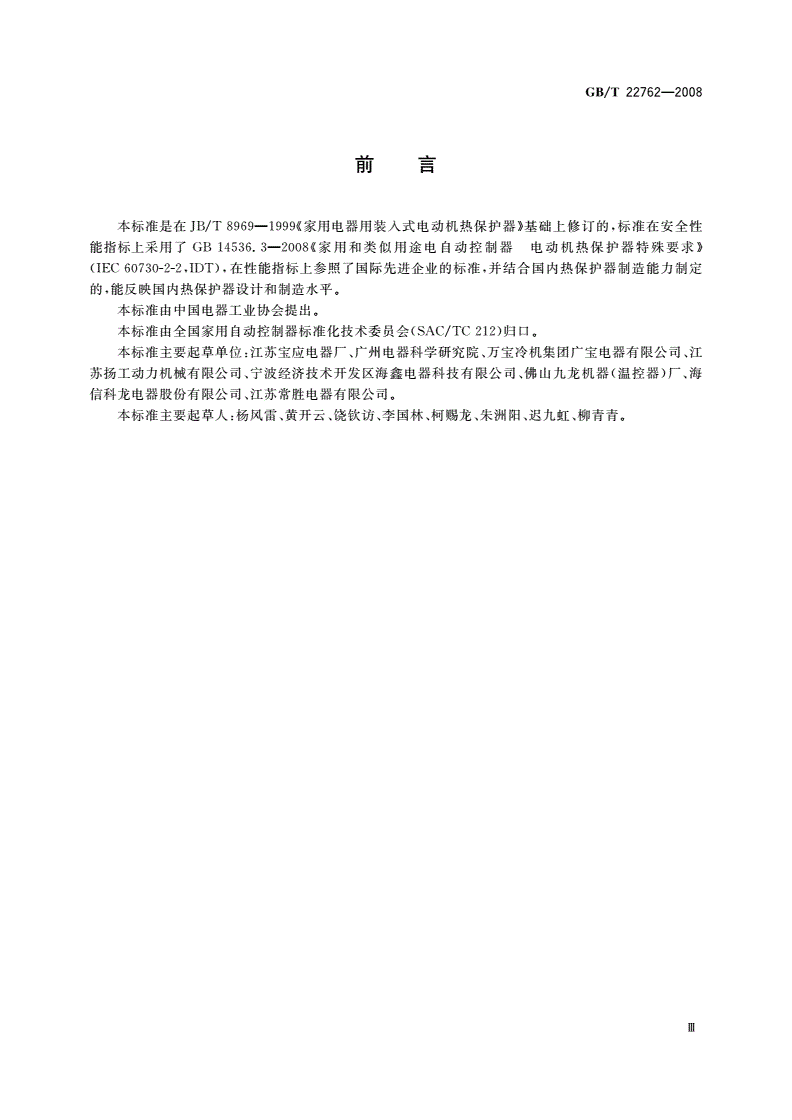

刖弓

本标准是在JB/T8969—1999《家用电器用装入式电动机热保护器》基础上修订的，标准在安全性

能指标上采用了GB14536.3—2008《家用和类似用途电自动控制器电动机热保护器特殊要求》

(IEC60730-2-2,IDT),在性能指标上参照了国际先进企业的标准，并结合国内热保护器制造能力制定

的，能反映国内热保护器设计和制造水平。

本标准由中国电器工业协会提出。

本标准由全国家用自动控制器标准化技术委员会(SAC/TC212)归口。

本标准主要起草单位：江苏宝应电器厂、广州电器科学研究院、万宝冷机集团广宝电器有限公司、江

苏扬工动力机械有限公司、宁波经济技术开发区海鑫电器科技有限公司、佛山九龙机器(温控器)厂、海

信科龙电器股份有限公司、江苏常胜电器有限公司。

本标准主要起草人:杨风雷、黄开云、饶钦访、李国林、柯赐龙、朱洲阳、迟九虹、柳青青。

ni

GB/T22762—2008

家用和类似用途用装入式

电动机热保护器

1范围

本标准规定了家用和类似用途用装入式电动机热保护器（以下简称热保护器）的分类和命名、技术

要求、试验方法、检验规则、标志、包装、运输、贮存等。

本标准适用于额定电压交流690V及以下，额定功率11k及以下的家用和类似用途用装入式电

动机热保护器。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可以使用这些文件的最新版本。凡不注明日期的引用文件，其最新版本适用于本标准。

GB/T2423.3-2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验

（IEC60068-2-78：2001,IDT）

GB/T282&1—2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样

计划（ISO2859-1:1999,IDT）

GB/T5169.10电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热丝装

置和通用试验方法（GB/T5169.10—2OO6,IEC60695-2-10：2000,IDT）

3术语和定义

下列术语和定义适用于本标准。

3.1

额定电流ratedcurrent

制造厂对热保护器规定的电流。

3.2

电动机热保护器thermalmotorprotector

专门设计装在电动机内或电动机上以防止电动机超载运行或起动失败而引起过热的自动控制器，

该控制器承载电动机的电流，而且对电动机的温度和电流是敏感的。

注：当温度降到复位时，这种控制器是能够复位的（可以人工复位也可以自动复位）。

3.3

自动复位热保护器automaticthermalprotector

一种装置，能响应电机绕组过热和/或过载而动作，切断电机电源。当它冷却到复位温度时，不需要

外界推动能重新接通电机电源。

3.4

手动复位热保护器manualresetthermalprotector

一种装置，能响应电机绕组过热和/或过载而动作，切断电机电源。当它冷却到可运行温度时，如无

外界推动不能重新接通电机电源。

3.5

额定断开温度ratedopentemperature

热保护器断开电路的温度，此吋热保护器不承载任何电流，且温度上升速率较缓慢。

GB/T22762—2008

3.6

复位温度resettemperature

温度缓慢下降，热保护器重新接通电路或者电路能被接通时的温度。

3.7

额定脱扣电流ratedtipcurrent

环境温度25C时，在一段标称吋间内引起热保护器脱扣的电流。

3.8

临界脱扣电流criticaltipcurrent

在特定的环境温度下，热保护器不断开电路所能承载的最大连续电流。

4分类和命名

4.1分类

热保护器分类如下。

4.1.1按复位方式分为自动复位和手动复位热保护器。

4.1.2按安装方式分为内装式和外装式热保护器。

4.1.3按触头型式分为单断点和双断点结构式热保护器。

4.2型号命名

产品型号及其含义如下:

BR□-□□□

温度规格

设计或改型序号（用阿拉伯数字表示）

热保护器

5技术要求

5.1安装条件

对安装方位有规定或热保护器性能受到安装条件影响吋，应在产品文件中明确规定安装条件或与

电机制造厂协议确定安装条件。

5.2结构要求

5.2.1引出线和/或端子的结构要求

5.2.1.1引出线和/或端子的结构应能保证良好的电接触和相应的载流能力。

5.2.1.2引出线和/或端子应便于与外部导线相连接。

5.2.1.3引出线和/或端子与外部导线的连接可以用螺钉或其他有效的措施来实现，但应保证接触压

力是经久不变或者变化很小。

5.2.1.4引出线和/或端子应能承受50N轴向和/或横向静拉力，历时1min。

5.2.1.5热保护器对外应具有良好的绝缘能力。

5.2.2设定温度用调整机构，应设有有效的止动装置，以确保在使用过程中不发生松动。

5.2.3手动复位机构在正常工作状态下，应能可靠动作。

5.2.4在正常工作状态下，对手动复位机构在触头分断后未进行手动复位操作前不得自行复位。

5.3材料要求

5.3.1带电部件应由耐腐蚀或经过耐腐蚀处理的金属制成。

5.3.2绝缘材料应能承受850oC±10C灼热丝顶端的试验温度试验，持续时间30s+1so

5.3.3金属零件不得有裂纹及镀层脱落现象，塑料件不得有气泡、裂纹、无明显斑痕和划伤等现象。

2

GB/T22762—2008

5.4性能要求

5.4.1额定断开温度

额定断开温度在70C〜160°C之间每5C一挡，其额定断开温度的容差为±5°C、±8"C、±10C

三个挡次。

5.4.2复
