DB11/T 2174-2023 挥发性有机物车载移动监测与评价技术规范

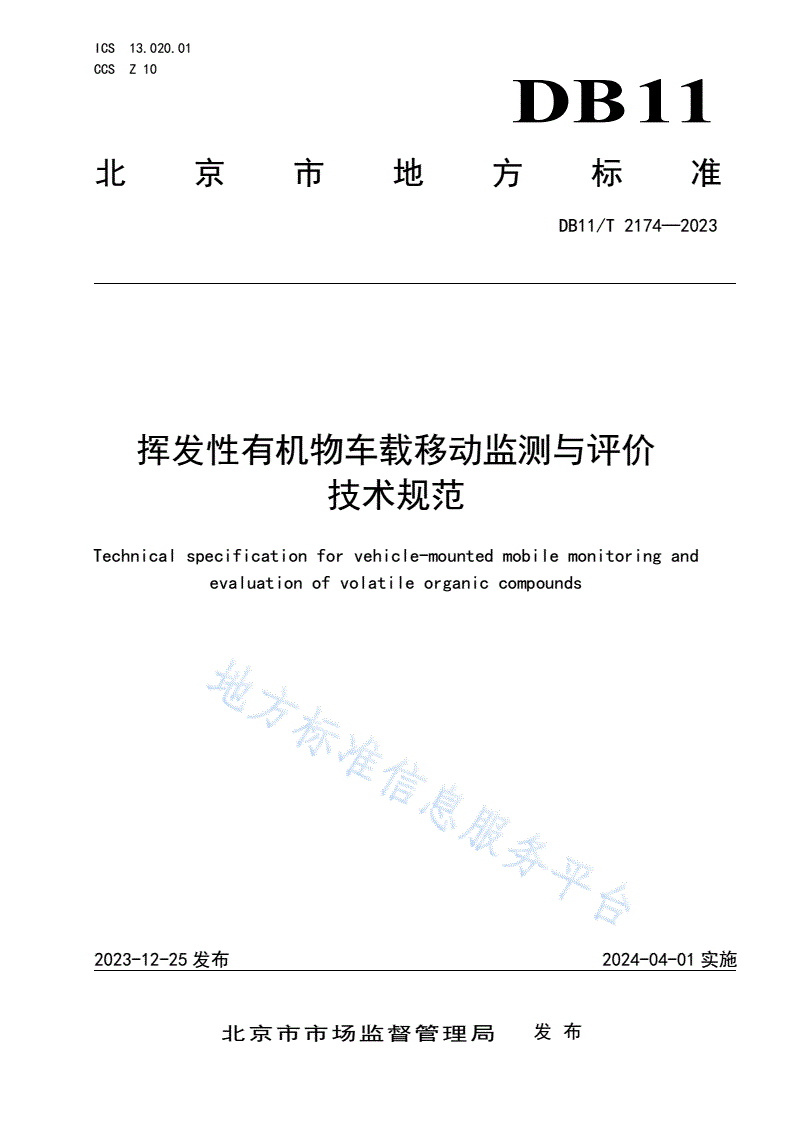

ICS13.020.01

CCSZ10

DB11

北京市地方标准

DB11/T2174—2023

挥发性有机物车载移动监测与评价

技术规范

Technicalspecificationforvehicle-mountedmobilemonitoringand

evaluationofvolatileorganiccompounds

2023-12-25发布2024-04-01实施

北京市市场监督管理局发布

DB11/T2174—2023

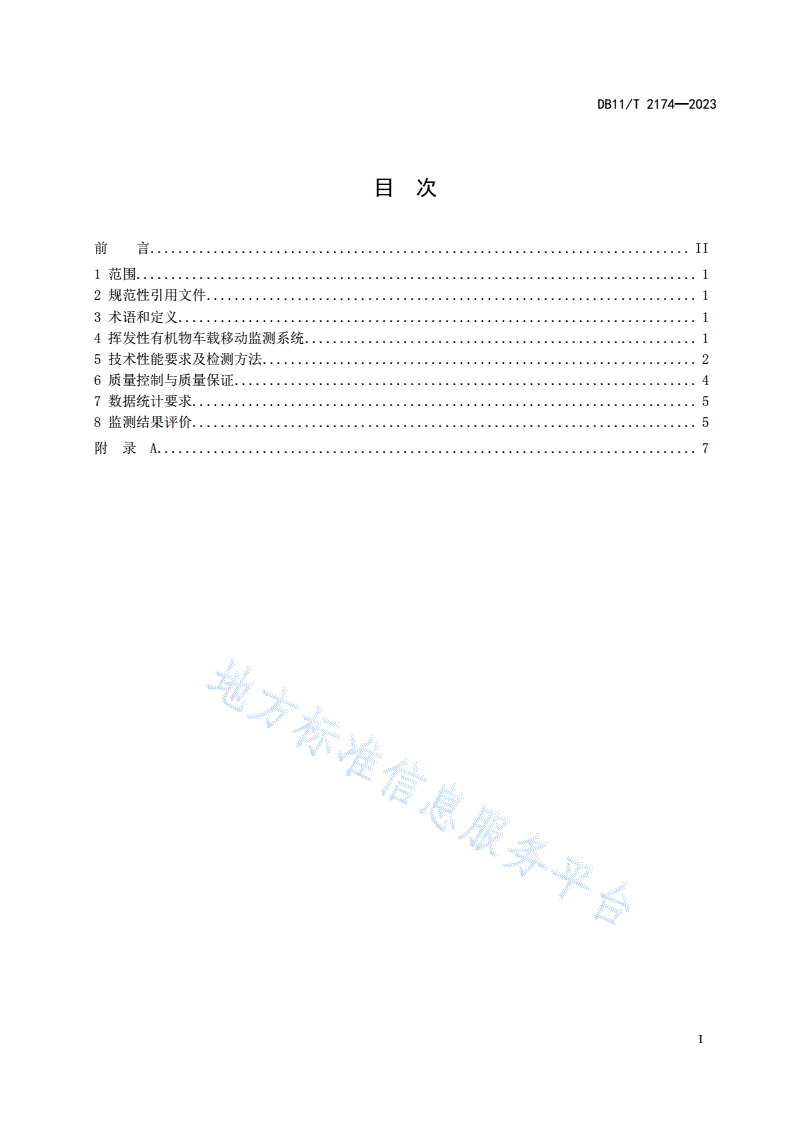

目次

前言.............................................................................II

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................1

4挥发性有机物车载移动监测系统........................................................1

5技术性能要求及检测方法..............................................................2

6质量控制与质量保证..................................................................4

7数据统计要求........................................................................5

8监测结果评价........................................................................5

附录A.............................................................................7

I

DB11/T2174—2023

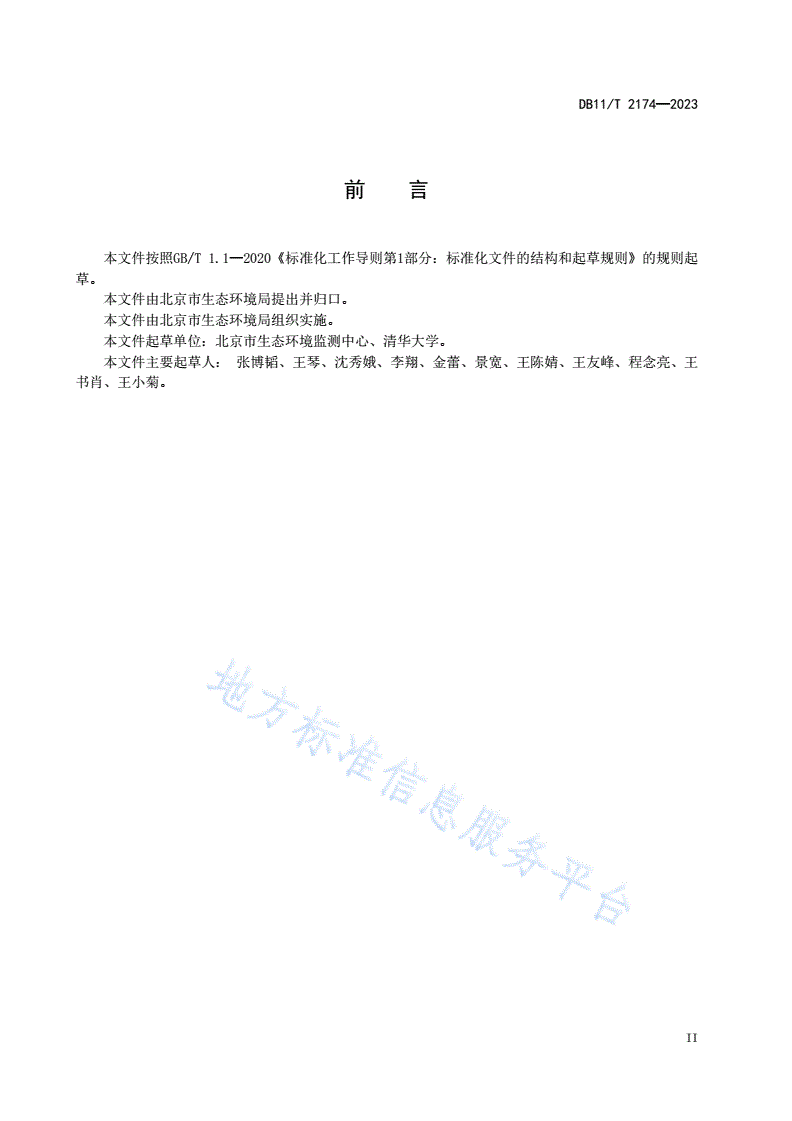

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规则起

草。

本文件由北京市生态环境局提出并归口。

本文件由北京市生态环境局组织实施。

本文件起草单位：北京市生态环境监测中心、清华大学。

本文件主要起草人：张博韬、王琴、沈秀娥、李翔、金蕾、景宽、王陈婧、王友峰、程念亮、王

书肖、王小菊。

II

DB11/T2174—2023

挥发性有机物车载移动监测与评价技术规范

1范围

本文件规定了挥发性有机物车载移动监测系统、技术性能要求及检测方法、质量控制与质量保证、

数据统计要求和监测结果评价等。

本文件适用于工业园区或重点地区环境空气挥发性有机物车载移动监测工作。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T8170数值修约规则与极限数值的表示和判定

HJ194环境空气质量手工监测技术规范

HJ212污染物在线监控(监测)系统数据传输标准

HJ664环境空气质量监测点位布设技术规范（试行）

HJ759环境空气65种挥发性有机物的测定罐采样/气相色谱-质谱法

HJ1010环境空气挥发性有机物气相色谱连续监测系统技术要求及检测方法

3术语和定义

下列术语和定义适用于本文件。

3.1

挥发性有机物volatileorganiccompounds(VOCs)

参与大气光化学反应的有机化合物，或者根据有关规定确定的有机化合物。

注：本标准监测环境空气中挥发性有机物时，至少应对附录A中各目标化合物进行监测。

3.2

挥发性有机物车载移动监测vehicle-mountedmobilemonitoringofvolatileorganiccompounds

利用车载采样和分析装置对环境空气中挥发性有机物进行监测。

4挥发性有机物车载移动监测系统

4.1系统组成

挥发性有机物车载移动监测系统由车辆及辅助单元、样品采集单元、样品分析单元、数据采集和传

输单元等组成。

1

DB11/T2174—2023

4.2车辆及辅助单元

4.2.1监测车

4.2.1.1监测车的空间应满足仪器的安装要求，在仪器安装后还应具备足够空间保证相关人员进出及

操作。

4.2.1.2监测车应配备牢固的支架等用于固定监测仪器，减震措施应符合移动监测中仪器正常运行的

要求。

4.2.1.3监测车内温度应维持在25℃±5℃，相对湿度维持在80%以下。

4.2.2供电单元

供电电压和电流应满足车载移动监测的需求，连续供电能力不小于8h。

4.2.3车辆定位单元

应配备车载定位系统，实时记录车辆行驶方向、速度和经纬度等信息，定位精度宜在15m以内。

4.2.4影像记录单元

应配备影像记录系统，实时记录车辆周边影像信息，并至少可以储存10h以上的影像资料。

4.2.5气象测量单元

4.2.5.1应具备温度、相对湿度、压力、风速和风向等环境气象参数实时测量的功能。

4.2.5.2气象参数的测量范围和精度应符合HJ194的要求。

4.3样品采集单元

4.3.1采样管路应符合HJ1010要求，采样气体在管路内的滞留时间应小于10s。

4.3.2采样口至少应高于车顶0.2m，距离地面高度2m以上。

4.4样品分析单元

4.4.1样品分析单元应采用质谱法对各目标化合物进行检测，时间分辨率应能小于等于5s，且时间分

辨率可调整。

4.4.2监测组分应包含附录
