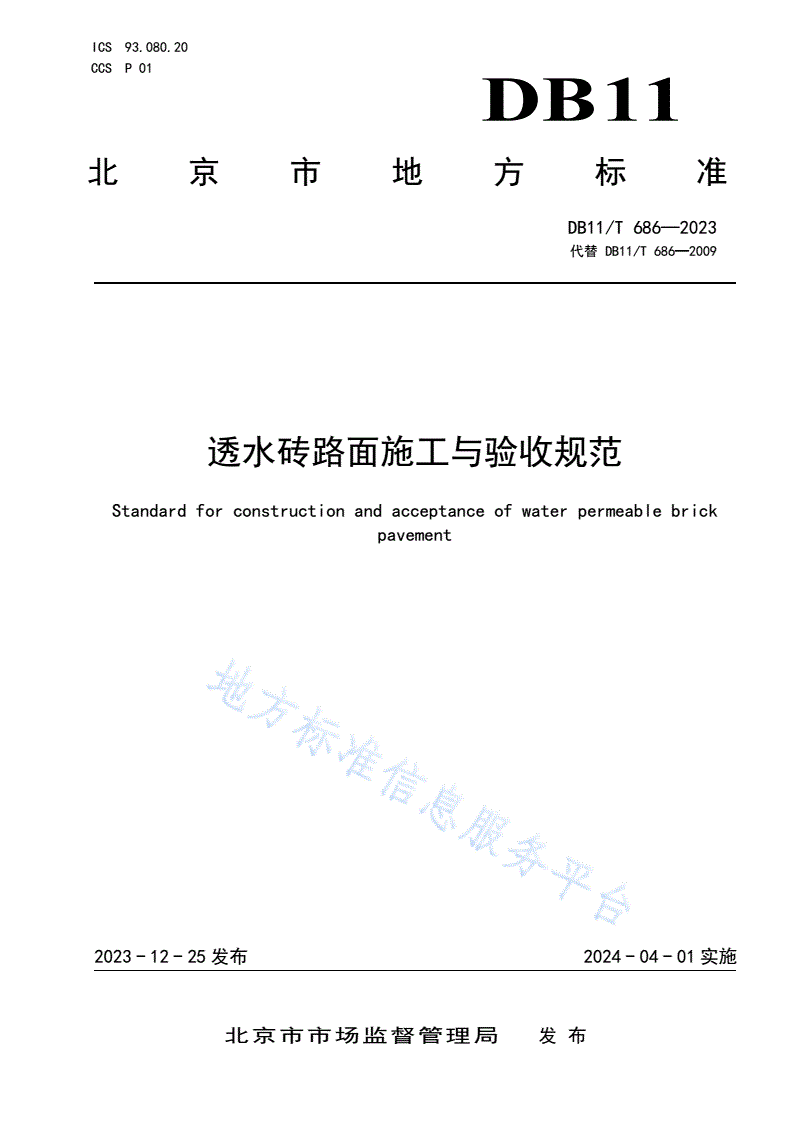

DB11/T 686-2023 透水砖路面施工与验收规范

ICS93.080.20

CCSP01

DB11

北京市地方标准

DB11/T686—2023

代替DB11/T686—2009

透水砖路面施工与验收规范

Standardforconstructionandacceptanceofwaterpermeablebrick

pavement

2023-12-25发布2024-04-01实施

北京市市场监督管理局发布

DB11/T686—2023

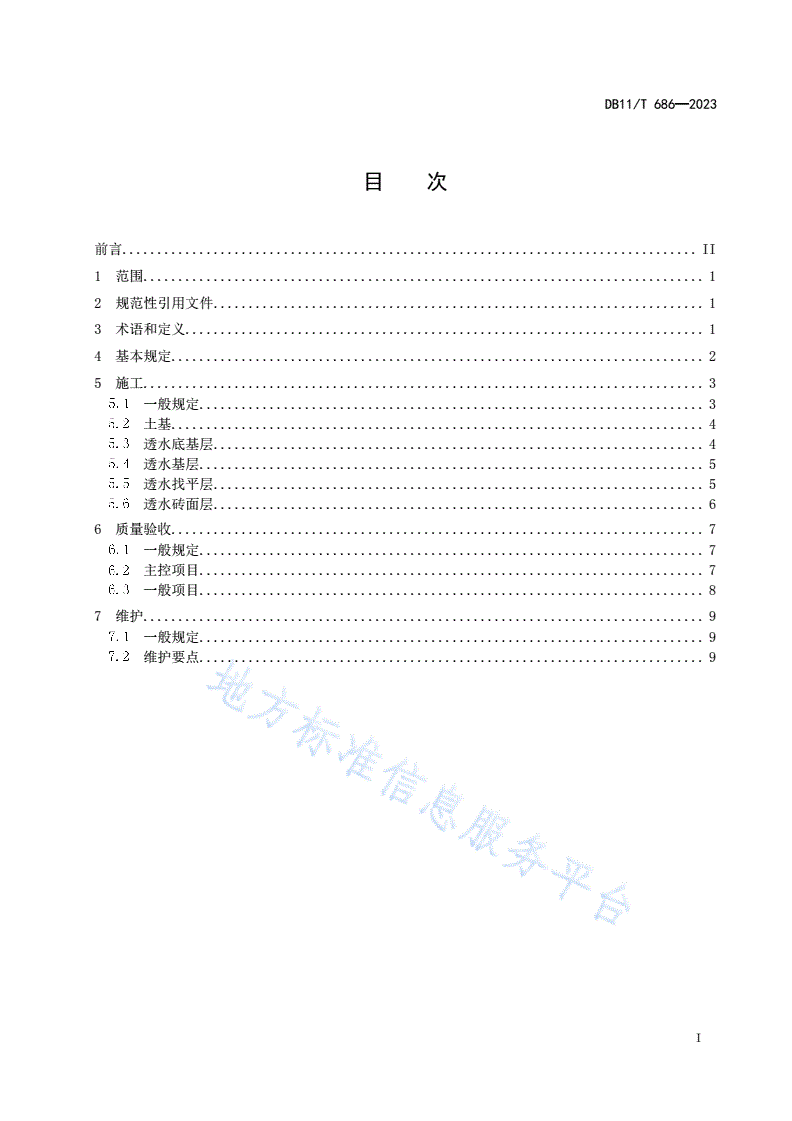

目次

前言..................................................................................II

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................1

4基本规定............................................................................2

5施工................................................................................3

一般规定........................................................................3

土基............................................................................4

透水底基层......................................................................4

透水基层........................................................................5

透水找平层......................................................................5

透水砖面层......................................................................6

6质量验收............................................................................7

一般规定........................................................................7

主控项目........................................................................7

一般项目........................................................................8

7维护................................................................................9

一般规定........................................................................9

维护要点........................................................................9

I

DB11/T686—2023

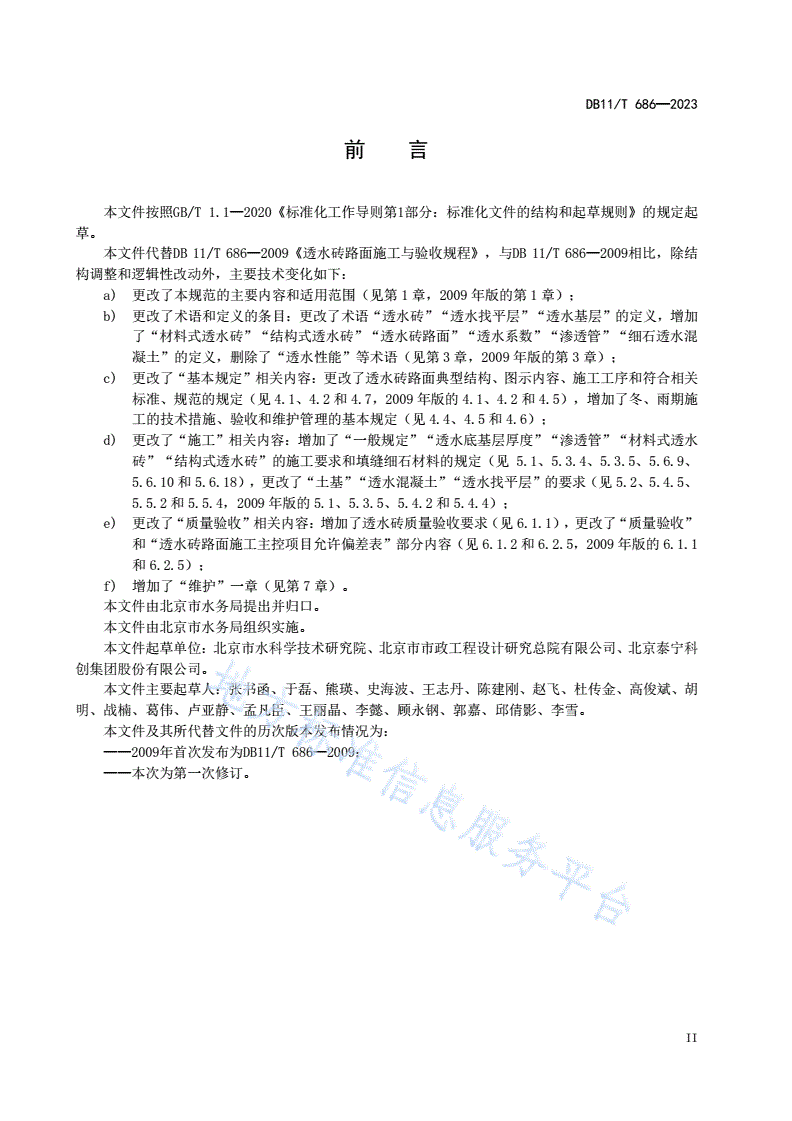

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

本文件代替DB11/T686—2009《透水砖路面施工与验收规程》，与DB11/T686—2009相比，除结

构调整和逻辑性改动外，主要技术变化如下：

a)更改了本规范的主要内容和适用范围（见第1章，2009年版的第1章）；

b)更改了术语和定义的条目：更改了术语“透水砖”“透水找平层”“透水基层”的定义，增加

了“材料式透水砖”“结构式透水砖”“透水砖路面”“透水系数”“渗透管”“细石透水混

凝土”的定义，删除了“透水性能”等术语（见第3章，2009年版的第3章）；

c)更改了“基本规定”相关内容：更改了透水砖路面典型结构、图示内容、施工工序和符合相关

标准、规范的规定（见4.1、4.2和4.7，2009年版的4.1、4.2和4.5），增加了冬、雨期施

工的技术措施、验收和维护管理的基本规定（见4.4、4.5和4.6）；

d)更改了“施工”相关内容：增加了“一般规定”“透水底基层厚度”“渗透管”“材料式透水

砖”“结构式透水砖”的施工要求和填缝细石材料的规定（见5.1、5.3.4、5.3.5、5.6.9、

5.6.10和5.6.18），更改了“土基”“透水混凝土”“透水找平层”的要求（见5.2、5.4.5、

5.5.2和5.5.4，2009年版的5.1、5.3.5、5.4.2和5.4.4）；

e)更改了“质量验收”相关内容：增加了透水砖质量验收要求（见6.1.1），更改了“质量验收”

和“透水砖路面施工主控项目允许偏差表”部分内容（见6.1.2和6.2.5，2009年版的6.1.1

和6.2.5）；

f)增加了“维护”一章（见第7章）。

本文件由北京市水务局提出并归口。

本文件由北京市水务局组织实施。

本文件起草单位：北京市水科学技术研究院、北京市市政工程设计研究总院有限公司、北京泰宁科

创集团股份有限公司。

本文件主要起草人：张书函、于磊、熊瑛、史海波、王志丹、陈建刚、赵飞、杜传金、高俊斌、胡

明、战楠、葛伟、卢亚静、孟凡臣、王丽晶、李懿、顾永钢、郭嘉、邱倩影、李雪。

本文件及其所代替文件的历次版本发布情况为：

——2009年首次发布为DB11/T686—2009；

——本次为第一次修订。

II

DB11/T686—2023

透水砖路面施工与验收规范

1范围

本文件规定了透水砖路面施工的技术要求、检验规则、施工质量验收要求及建成后的维护要求等。

本文件适用于新（改、扩）建的人行道、步行街、停车场、小区内部道路、广场、庭院等透水砖路

面的施工、质量验收与维护。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB28635混凝土路面砖

GB50400建筑与小区雨水控制及利用工程技术规范

GB/T21144混凝土实心砖

GB/T25993透水路面砖和透水路面板

CJJ1城镇道路工程施工与质量验收规范

CJJ36城镇道路养护技术规范

CJJ/T135透水水泥混凝土路面技术规程

CJJ/T188透水砖路面技术规程

JGJ63混凝土用水标准

DB11/685海绵城市雨水控制与利用工程设计规范

DB11/T775多孔混凝土铺装技术规程

DB11/T1073城市道路工程施工质量检验标准

DB11/T1834城市道路工程施工技术规程

DB11/T1888海绵城市雨水控制与利用工程施工及验收标准

3术语和定义

下列术语和定义适用于本文件。

透水砖waterpermeablebrick

以无机非金属材料为主要原料，经成型等工艺处理后制成的具有雨水渗透功能的铺地砖。按照透水

方式分为材料式透水砖和结构式透水砖。

材料式透水砖materialpermeablebrick

通过具备连通孔隙的多孔材料达到一定透水性能的铺地砖。

1

DB11/T686—2023

结构式透水砖structuralpermeablebrick

依靠特制砖体之间的缝隙或砖体上的孔洞中填充细颗粒渗透材料渗透雨水的铺地砖。

透水砖路面permeablebrickpavement

采用透水砖铺设的达到一定透水性及滞留、渗排雨水的路面。

透水砖面层permeablebricksurfacecourse

具有透水能力，且直接承受路面荷载，并将荷载传递到透水基层的透水砖路面结构层。

透水找平层permeabletrowelingcourse

具有一定透水能力，实现面层与基层找平、粘结的构造层，是透水基层和透水砖面层间的过渡层。

透水基层permeablebasecourse

设在透水找平层以下的结构层。主要承受由面层传递的荷载，并将荷载分布到土基上，且具有一定

透水能力的结构层。当透水基层分为多层时，其最下面一层称为透水底基层。

透水系数permeabilitycoefficient

单位时间内通过单位面积透水砖、透水砖路面或其结构层的水量，单位一般为mm/s。

渗透管pe
