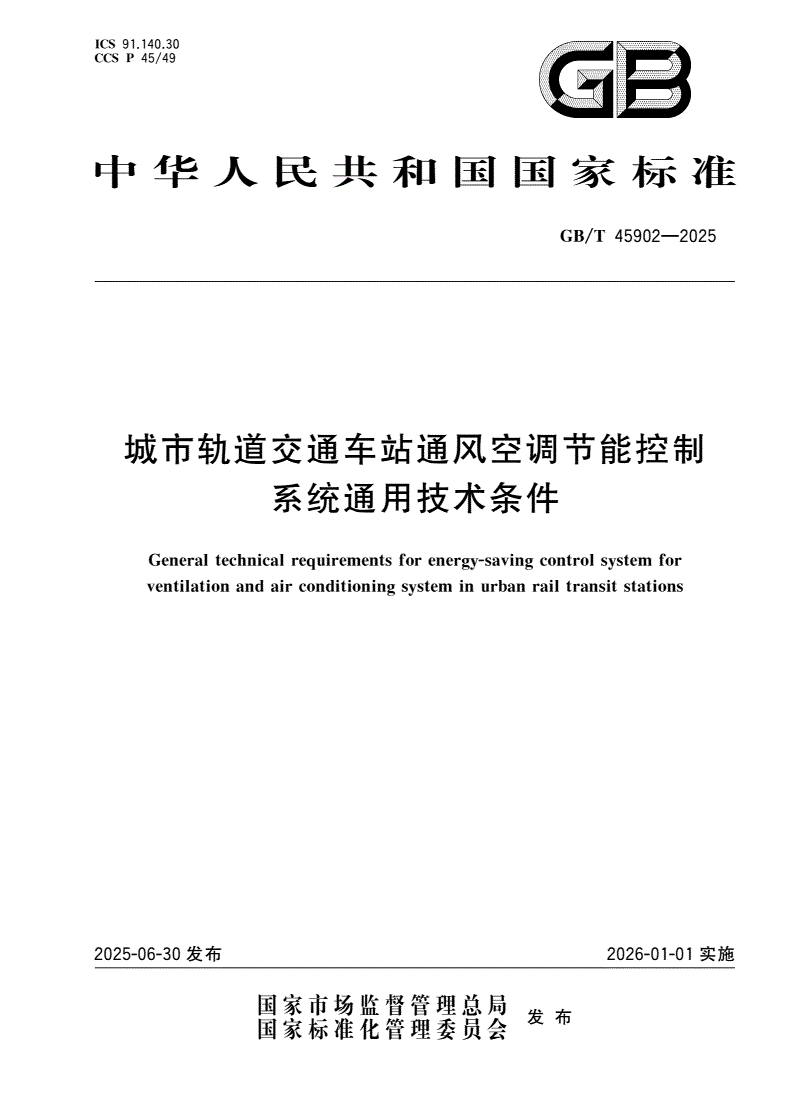

GB/T 45902-2025 城市轨道交通车站通风空调节能控制系统通用技术条件

ICS9114030

CCSP.454.9

/

中华人民共和国国家标准

GB/T45902—2025

城市轨道交通车站通风空调节能控制

系统通用技术条件

Generaltechnicalrequirementsforenergy-savingcontrolsystemfor

ventilationandairconditioningsysteminurbanrailtransitstations

2025-06-30发布2026-01-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T45902—2025

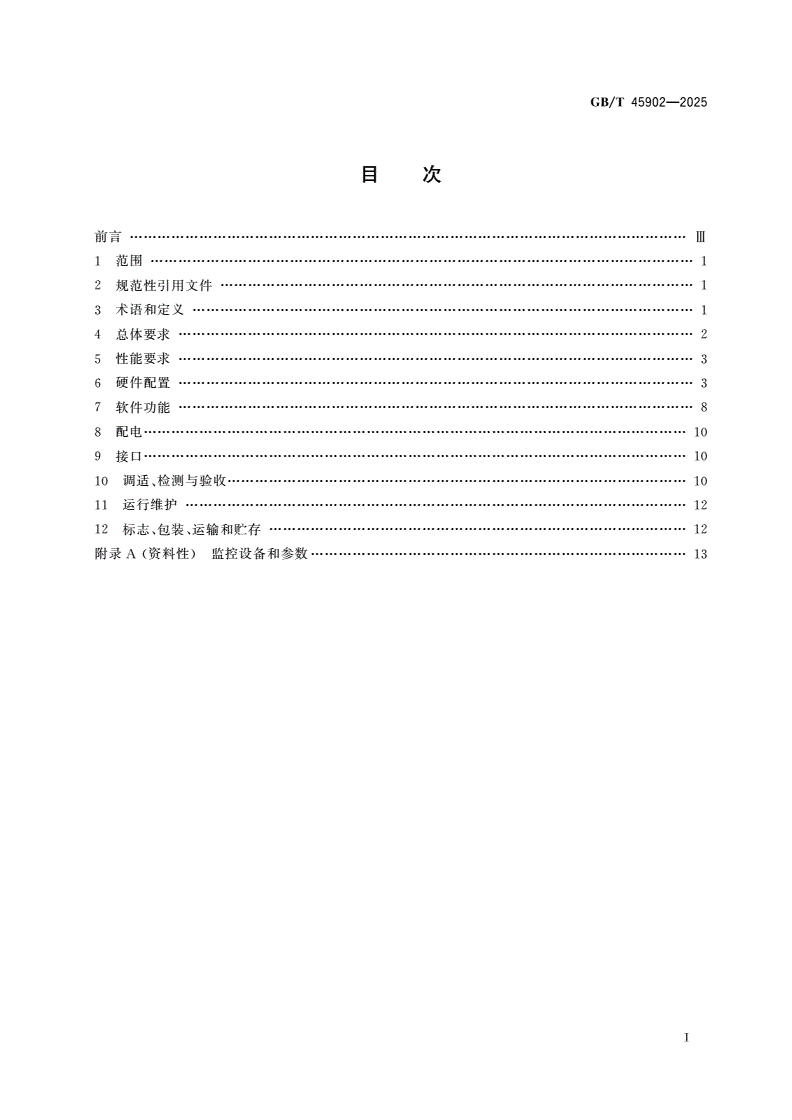

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

总体要求

4…………………2

性能要求

5…………………3

硬件配置

6…………………3

软件功能

7…………………8

配电

8………………………10

接口

9………………………10

调适检测与验收

10、………………………10

运行维护

11………………12

标志包装运输和贮存

12、、………………12

附录资料性监控设备和参数

A()………………………13

Ⅰ

GB/T45902—2025

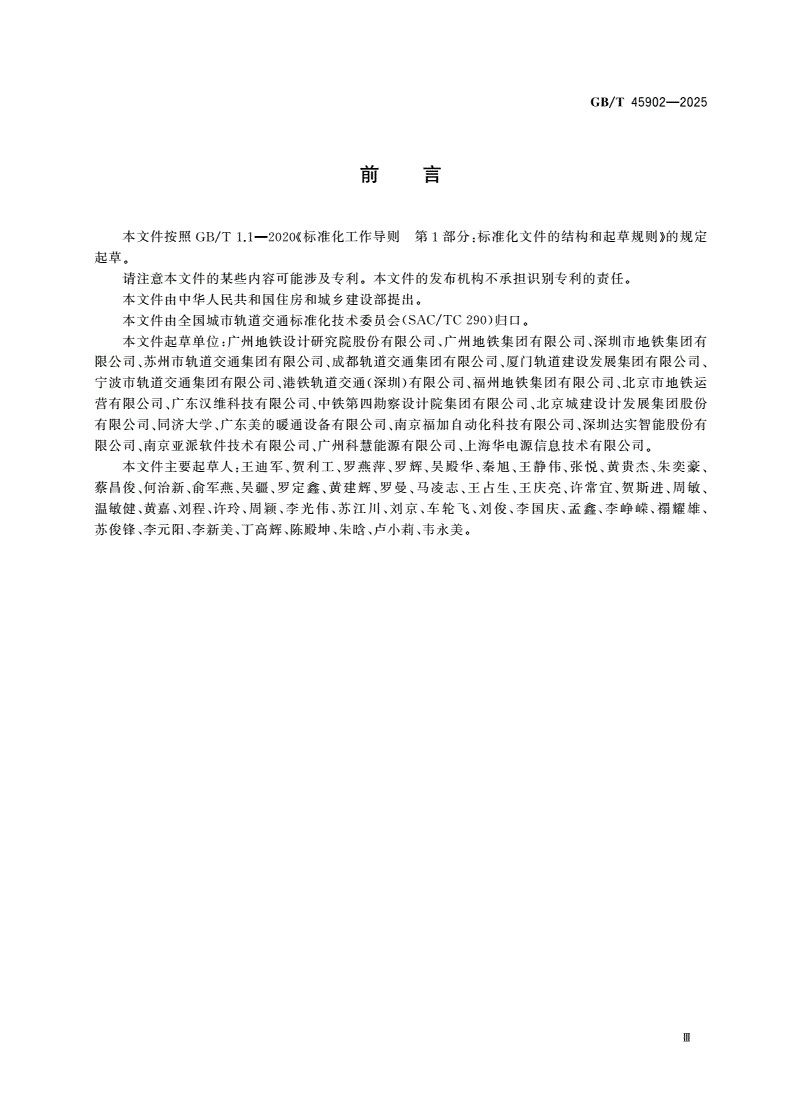

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中华人民共和国住房和城乡建设部提出

。

本文件由全国城市轨道交通标准化技术委员会归口

(SAC/TC290)。

本文件起草单位广州地铁设计研究院股份有限公司广州地铁集团有限公司深圳市地铁集团有

:、、

限公司苏州市轨道交通集团有限公司成都轨道交通集团有限公司厦门轨道建设发展集团有限公司

、、、、

宁波市轨道交通集团有限公司港铁轨道交通深圳有限公司福州地铁集团有限公司北京市地铁运

、()、、

营有限公司广东汉维科技有限公司中铁第四勘察设计院集团有限公司北京城建设计发展集团股份

、、、

有限公司同济大学广东美的暖通设备有限公司南京福加自动化科技有限公司深圳达实智能股份有

、、、、

限公司南京亚派软件技术有限公司广州科慧能源有限公司上海华电源信息技术有限公司

、、、。

本文件主要起草人王迪军贺利工罗燕萍罗辉吴殿华秦旭王静伟张悦黄贵杰朱奕豪

:、、、、、、、、、、

蔡昌俊何治新俞军燕吴疆罗定鑫黄建辉罗曼马凌志王占生王庆亮许常宜贺斯进周敏

、、、、、、、、、、、、、

温敏健黄嘉刘程许玲周颖李光伟苏江川刘京车轮飞刘俊李国庆孟鑫李峥嵘禤耀雄

、、、、、、、、、、、、、、

苏俊锋李元阳李新美丁高辉陈殿坤朱晗卢小莉韦永美

、、、、、、、。

Ⅲ

GB/T45902—2025

城市轨道交通车站通风空调节能控制

系统通用技术条件

1范围

本文件规定了城市轨道交通车站通风空调节能控制系统的总体要求性能要求硬件配置软件功

,,,

能配电接口及调适检测与验收运行维护标志包装运输和贮存

,,、,,、、。

本文件适用于新建扩建和改建车站以及既有车站节能改造的电驱动水冷式通风空调系统的节能

、

控制系统其他类型通风空调系统的节能控制参照执行

,。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

电能质量公用电网谐波

GB/T14549

电测量设备交流特殊要求第部分多功能电能表

GB/T17215.301()1:

电磁兼容限值第部分谐波电流发射限值设备每相输入电流

GB17625.11:(≤16A)

电磁兼容试验和测量技术第部分射频电磁场辐射抗扰度试验

GB/T17626.33:

测量不确定度评定和表示

GB/T27418

所有部分现场设备工具接口规范

GB/T29618()(FDT)

所有部分工业以太网现场总线

GB/T31230()EtherCAT

自动化仪表工程施工及质量验收规范

GB50093

智能建筑工程质量验收规范

GB50339

空调通风系统运行管理标准

GB50365

建筑节能工程施工质量验收标准

GB50411

民用建筑电气设计标准

GB51348

采暖通风与空气调节工程检测技术规程

JGJ/T260

3术语和定义

下列术语和定义适用于本文件

。

31

.

城市轨道交通车站通风空调节能控制系统energy-savingcontrolsystemforventilationandair

conditioningsysteminurbanrailtransitstation

适用于城市轨道交通车站由节能控制柜工作站传感器执行器通信网络节能控制和管理软件

,、、、、、

等组成通过感知空调区域的内外环境参数与空调系统的运行状态参数根据负荷需求变化进行冷量输

,,

出动态趋近调节的软硬件一体化控制系统

。

1

GB/T45902—2025

32

.

节能控制柜energy-savingcontrolcabinet

由柜体开关设备控制设备指示开关按钮端子排和端子等组成的设备

、、、、、。

注节能控制柜包括变频控制柜集中控制柜远程控制柜等类型

:、、。

33

.

开关设备switchgear

用于输电配电和电能转换的开关电器以及相关联的控制测量保护及调节设备的组合

、,、、。

34

.

控制设备controlgear

用于控制受电设备的开关电器以及相关联的控制测量保护及调节设备的组合

,、、。

35

.

不确定度uncertainty

由于测量误差的存在而对测量值不能确定的程度

。

36

.

平均无故障时间meantimebetweenfailure

相邻两次故障之间的平均工作时间

。

37

.

工作站workstation

采用工业级计算机内置在集中控制柜内或者单独设置对监控范围内设备进行监视控制及管

,,、

理为操作人员提供的监控平台

,。

38

.

空调系统运行能效比operationenergyefficiencyratioofairconditioningsystem

同一时间段内空调系统总供冷量和总用电量的比值

,。

注总用电量为冷水机组冷水泵冷却水泵冷却塔空调机组和风机的用电量之和

:、、、、。

39

.

制冷系统运行能效比operationenergyefficiencyratioofrefrigerationsystem

同一时间段内制冷系统总制冷量和总用电量的比值

,。

注总用电量为冷水机组冷水泵冷却水泵及冷却塔的用电量之和

:、、。

310

.

能量测量平衡度measuredenergybalancecoefficientofrefrigerationsystem

制冷系统的冷水机组制冷与压缩机做功之和与冷却水系统排热的差值与冷却水系统排热的比值

,。

311

.

目标温度controltemperature

实际运行工况中系统运行能效最优的温度控制参数值

。

注包括空调区域回风温度空调送风温度冷冻水供水温度和冷却水回水温度等

:、、。

312

.

调适adjustment

通过对节能控制系统的调试工况适配和性能验证以确保实现设计意图和满足用户的实际使用要

、,

求的工作

。

4总体要求

41城市轨道交通车站通风空调节能控制系统以下简称节能控制系统的监控对象应为电驱动水

.(“”)

2

GB/T45902—2025

冷式的通风空调系统监控设备应包括冷水机组冷水泵冷却水泵冷却塔水处理设备电动阀门压

;、、、、、、

差旁通阀空调机组风机和电动风阀等

、、。

42节能控制系统应在通风空调系统稳定运行条件下以系统运行能效最优作为控制目标

.,。

43节能控制系统的主要硬件设备应在城市轨道交通环境中安全可靠地运行且不应影响其他系统

.、,

的正常运行

。

44节能控制系统的功能应与通风空调系统的工况调节需求相匹配能根据空调系统设备的配置灵

.,,

活添加或修改受控设备对象应具有数据的储存处理显示和分析功能

,、。

45节能控制系统硬件应采用易于扩展的模块化设计应选用可靠性高可维护的工业级控制设备

.;、。

46节能控制系统软件应为平台级监控管理软件应具有通用的开放性接口能实现数据分析展示人

.,,、

机交互运维管理等功能底层通信服务运行应高效稳定并应支持通用通信协议和易于扩展的专用协

、;,

议的开发

。

47节能控制系统的检测调适和验收应与通风空调系统同步进行

.、。

5性能要求

51响应时间

.

511节能控制系统的控制响应时间不应大于

..1s。

512节能控制系统的信息响应时间不应大于

..1s。

513节能控制系统的实时画面响应时间不应大于

..1s。

52可靠性

.

521节能控制系统平均无故障时间不应小于

..10000h。

522节能控制系统的故障恢复时间不应大于

..30min。

523节能控制系统的控制器冗余切换时间不应大于

..100ms。

524节能控制系统开关设备及控制设备其抗电磁干扰性能应满足的要求

..GB/T17626.3。

525节能控制系统的时钟应实现与上位系统时钟保持一致

..。

53能效管理

.

531制冷系统运行能效比和空调系统运行能效比的计算不确定度应在以内不确定度的计算

..±5%。

应符合的规定

GB/T27148。

532节能控制系统应控制冷水机组在制冷系统的能耗占比大于

..75%。

533节能控制系统应控制空调区域的小时平均温度和目标温度的差值在以内

..±1.5℃。

534制冷系统能量测量平衡度应控制在以内

..±10%。

6硬件配置

61通则

.

611节能控制系统的硬件应包括节能控制柜工作站传感器和通信网络

..、、。

612节能控制柜宜配备电源开关电源工作指示灯电源插座端子排中间继电器门控照明灯门

..、、、、、、

锁等其中电源开关功率宜有的余量端子排数量中间继电器辅助触点数量和模块数量宜有

,20%,、I/O

的余量

20%。

3

GB/T45902—2025

613节能控制柜内宜设有独立的保护接地系统

..。

614节能控制柜的测控装置及继电保护装置应有可靠的防振措施并应与带电部分保持安全距

..,

离否则应采取可靠的防护措施

,。

615节能控制柜的导体保护应能承受装置在运输安装时所受的机械应力当单相接地短路事故发

..、;

生时导线所产生的机械应力和热应力不应破坏保护电路的连续性

,。

616节能控制系统硬件设备应具有防尘防腐蚀防潮防霉防震抗电磁干扰和静电干扰的能

..、、、、、

力控制器模块等主要设备应能在城市轨道交通环境中安全可靠地运行

,、I/O、。

617所有电器设备元件及其附件均应采用工业级产品应具有抗电磁干扰能力在额定电压和额定

..、,,

频率允许波动范围内应能长期稳定可靠运行

。

618节能控制柜设计工作年限不应低于年

..15。

62节能控制柜

.

621通则

..

6211节能控制柜可根据受控设备的分布情况整合多个设备的控制功能并可根据功能集成情况分

...,

为变频控制柜集中控制柜和远程控制柜等根据需求宜在柜内安装工作站控制器自动转换开关接

、;、、、

触器继电器变频器和电能计量表等设备

、、。

6212节能控制柜应能在以下条件下正常工作

...:

环境温度

a):-5℃~50℃;

相对湿度环境温度为时日平均值不大于月平均值不大于

b):25℃,95%,90%;

安装角度垂直安装与垂直面的倾斜度不超过

c):5°;

雷暴日不小于年

d):90d/;

污染等级不低于级

e):3。

6213节能控制柜宜采用三相四线制配电系统和接地保护系统电气参数应满足以下条件

...TN-S。:

额定工作电压U不小于

a)(e)400V;

配电母线额定短时耐受电流I不小于

b)(cw)65kA;

额定绝缘电压U不小于

c)(i)690V;

辅助回路的额定电压或

d):220V(AC)24V(DC)。

6214当节能控制柜设置在专用控制室时防护等级不应低于当节能控制柜设置于环控机房

...,IP42;

或室外时防护等级不应低于节能控制柜设置于室外时应设置防护设施

,IP54,。

622柜体

..

6221节能控制柜宜为柜式结构宜采用落地式外形尺寸宜统一柜宽宜为或

...,,,600mm、800mm

柜深宜为柜高宜为

1000mm,1000mm,2200mm。

6222节能控制柜结构宜采用模数化组合的装配式结构柜体宜采用覆铝锌板或冷轧镀锌板柜体板

...,,

材厚度不宜小于柜体的全部金属结构件均应经过防腐处理

2mm,。

6223节能控制柜宜为单开门前带锁柜门应开启灵活开启角度不应小于柜体紧固连接应有

...、。,90°;

防松脱措施且应有防腐镀层或涂层

。

6224节能控制柜内各个功能单元的面板上应设有指示灯能显示断路器或接触器的合分闸位置及

...
