DB34/T 2208-2014 土坝工程竣工验收检测规程

ICS27.140

P55

DB34

安徽省地方标准

DB34/T2208—2014

土坝工程竣工验收检测规程

CodeforCompletionandAcceptanceTestingofEarthDamProject

文稿版次选择

2014-11-25发布2014-12-25实施

安徽省质量技术监督局发布

DB34/T2208—2014

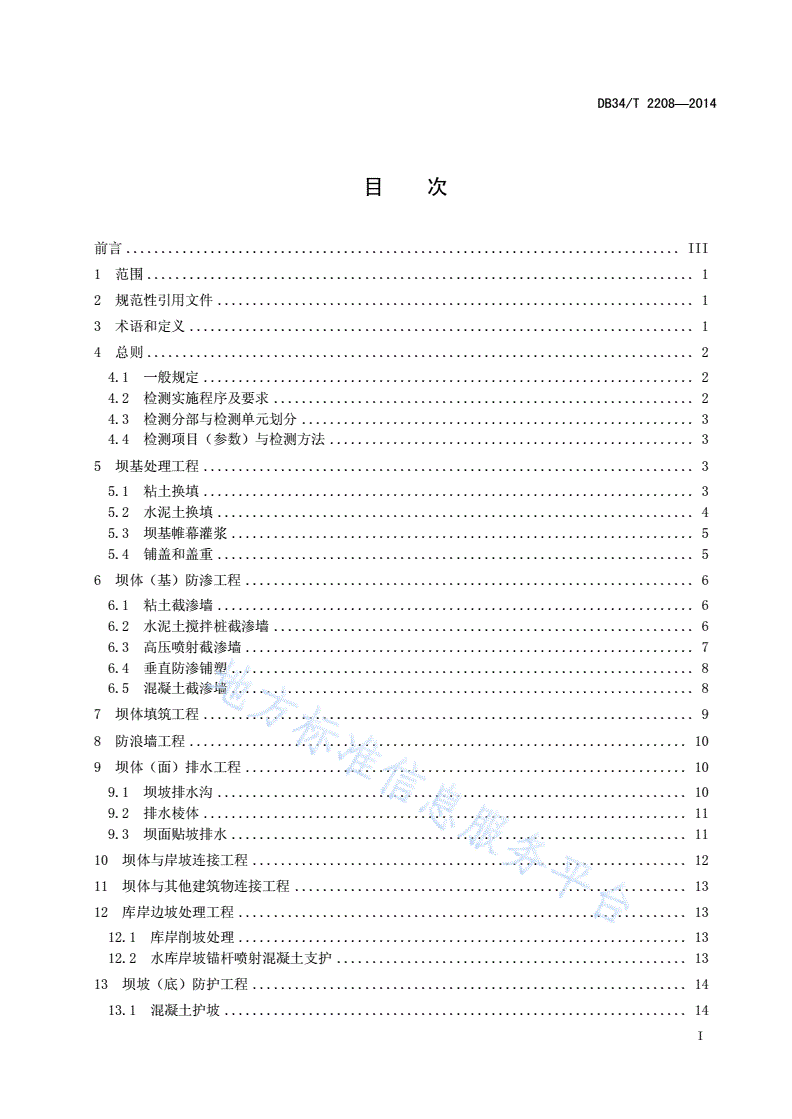

目次

前言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4总则..............................................................................2

4.1一般规定......................................................................2

4.2检测实施程序及要求............................................................2

4.3检测分部与检测单元划分........................................................3

4.4检测项目（参数）与检测方法....................................................3

5坝基处理工程......................................................................3

5.1粘土换填......................................................................3

5.2水泥土换填....................................................................4

5.3坝基帷幕灌浆..................................................................5

5.4铺盖和盖重....................................................................5

6坝体（基）防渗工程................................................................6

6.1粘土截渗墙....................................................................6

6.2水泥土搅拌桩截渗墙............................................................6

6.3高压喷射截渗墙................................................................7

6.4垂直防渗铺塑..................................................................8

6.5混凝土截渗墙..................................................................8

7坝体填筑工程......................................................................9

8防浪墙工程.......................................................................10

9坝体（面）排水工程...............................................................10

9.1坝坡排水沟...................................................................10

9.2排水棱体.....................................................................11

9.3坝面贴坡排水.................................................................11

10坝体与岸坡连接工程..............................................................12

11坝体与其他建筑物连接工程........................................................13

12库岸边坡处理工程................................................................13

12.1库岸削坡处理................................................................13

12.2水库岸坡锚杆喷射混凝土支护..................................................13

13坝坡（底）防护工程..............................................................14

13.1混凝土护坡..................................................................14

I

DB34/T2208—2014

13.2干砌块石护坡.................................................................15

13.3浆砌块石护坡.................................................................15

13.4抛石护坡（底）...............................................................16

13.5模袋混凝土护坡（底）.........................................................16

13.6软体排护坡（底）.............................................................17

14防汛道路工程.....................................................................17

14.1堤顶防汛道路.................................................................17

14.2上坝道路.....................................................................19

15竣工验收检测成果.................................................................19

附录A（规范性附录）路基、路面压实度评定............................................20

附录B（规范性附录）路面结构层厚度评定..............................................22

II

DB34/T2208—2014

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省水利厅提出并归口。

本标准起草单位：安徽省（水利部淮河水利委员会）水利科学研究院、水利部水利工程建设质量与

安全监督总站淮河流域分站、安徽省水利工程质量监督中心站、淮河流域水工程质量检测中心、安徽省

驷马山引江工程管理处、安徽省水利工程质量检测中心站、安徽省建筑工程质量监督检测站。

本标准起草人：崔德密、宋新江、钱财富、方进、张文清、姬宏、付强、吕列民、徐海波、张家柱、

谭舒燕、孙建华、牛子昊、乔业斌、余金煌、吴杰、舒晓畅、李巍、郑龙奎、周文渊。

III

DB34/T2208—2014

土坝工程竣工验收检测规程

1范围

本标准规定了土坝工程竣工验收检测的术语和定义、总则、坝基处理工程、坝体（基）防渗工程、

坝体填筑工程、防浪墙工程、坝体（面）排水工程、坝体与岸坡连接工程、坝体与其他建筑物连接工程、

库岸边坡处理工程、坝坡（底）防护工程、防汛道路工程等施工质量竣工验收检测。

本标准适用于大中型水库土坝工程，小型水库土坝工程可参照执行。溢洪道、涵管等穿坝建筑物以

及观测设施等的竣工验收检测参见其它相关规程规范。对于特别重要的土坝，应进行专项研究。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JTGF40-2004公路沥青路面施工技术规范

SL31水利水电工程钻孔压水试验规程

DB34/T1928水利水电工程水泥土截渗墙试验测试规程

3术语和定义

下列术语和定义适用于本文件。

3.1

检测分部testseparatedpart

在一个建筑物内能组合发挥一种功能的建筑安装工程。

3.2

检测单元testunit

可以对竣工验收检测质量进行合格性评价的工程实体。

3.3

检测参数testparameter

对检测单元进行工程质量检测的具体内容。

3.4

竣工验收检测completionandacceptancetesting

工程施工过程中或施工结束后，对实体工程进行全面检测的行为。

1

DB34/T2208—2014

4总则

4.1一般规定

4.1.1为规范大中型水库土坝工程的质量管理和施工质量竣工验收检测工作，制定本标准。

4.1.2土坝工程施工质量应由第三方进行竣工验收检测。从事竣工验收检测的单位应具备相应的资质，

检测人员资格应符合相关规定。

4.2检测实施程序及要求

4.2.1竣工验收检测工作程序，应按图1进行：

接受委托

调查、资料收集

制定检测方案

前期准备设备、仪器检定

现场检测重新检测、验证

室内试验、计算分析和结果评

检测报告

图1竣工验收检测工作程序框图

4.2.2调查、收集阶段宜包括下列内容：

a)收集被检测工程设计文件、施工图纸、设计变更等。

b)进一步明确委托方的具体要求。

c)分析检测项目现场实施的可行性。

4.2.3应根据现场调查结果、委托方要求及相关规范来确定检测目的，制定检测方案。检测方案主要

包括以下内容：

——工程概况、检测依据、检测方法、检测数量、所需的机械与人工配合、检测时间等。

4.2.4签订检测委托合同后，检测工作实施前，应对仪器、设备进行检查调试。

4.2.5所用检测计量器具必须在计量检定周期的有效期内。

2

DB34/T2208—2014

4.2.6现场应满足检测条件。

4.2.7现场检测期间，除应执行本标准有关规定外，还应遵守国家有关安全生产的规定。当现场操作

环境不符合仪器设备使用要求时，应采取有效的防护措施。

4.2.8当发现检测数据异常时，应查找原因，重新检测。

4.2.9当需要检测验证进行扩大检测时，应得到有关各方的确认，并按本标准第4.2.1～4.2.6条有

关规定执行。

4.3检测分部与检测单元划分

4.3.1检测分部工程和检测单元划分根据设计、施工和便于工程质量检测评定等原则进行划分。

4.3.2土坝工程检测分部工程与检测单元宜按表1进行划分。

表1土坝工程竣工检测分部工程和检测单元划分

检测分部工程检测单元

坝基处理工程坝基换填、坝基帷幕灌浆、铺盖与盖重

坝体（基）防渗工程坝体（基）防渗

坝体填筑工程坝体填筑、坝体扩建加高

防浪墙工程防浪墙

坝体（面）排水工程坝坡排水沟、排水棱体、坝面贴坡排水

坝体与岸坡连接工程坝体与岸坡连接

坝体与其他建筑物连接工程坝体与其他建筑物连接

坝坡（底）防护工程护坡、护底

库岸边坡处理工程库岸削坡处理、库岸支护处理

防汛道路工程坝顶道路、上坝道路

4.4检测项目（参数）与检测方法

4.4.1土坝工程检测项目（参数）划分根据设计、检测单元和便于工程质量统计等原则进行确定。

4.4.2本规程中检测方法为推荐方法，对于相同检测项目可用相关规范规定的其它检测方法，特殊的

检测方法应进行专项研究。

5坝基处理工程

5.1粘土换填

5.1.1坝基粘土换填竣工验收检测质量等级评定标准适用于坝基采用粘土换填软弱层或强透水层的处

理工程。

5.1.2坝基粘土换填工程竣工验收质量检测宜于粘土换填工程施工结束后，上部工程施工前进行。

5.1.3粘土换填处理坝基竣工验收质量检测项目、质量标准及检测方法见表2。

表2粘土换填处理坝基竣工验收质量检测项目、质量标准及检测方法

项类检测项目质量标准检测方法

1、1级、2级土坝和高坝不应小于98％；

主控项目压实度环刀法、核子水分密度仪

2、3级中、低坝及3级以下的中坝压实度不应小于96％。

3

DB34/T2208—2014

表2（续）

项类检测项目质量标准检测方法

1高程不小于设计值水准仪、全站仪测量

2长度不小于设计值全站仪、钢尺测量

一般项目

3宽度不小于设计值全站仪、钢尺测量

4厚度不小于设计值钢尺测量

5.1.4粘土换填处理坝基竣工验收检测主要内容为压实度和几何尺寸，抽检数量应满足以下要求：

a)每300m坝长至少抽检一个断面，检测断面总数不应少于3个，其中最大坝高处、合龙段、

地质及地形复杂段、老河道、溃口处等薄弱部位应布置检测断面。

b)压实度检测每个断面不少于2层，每层不少于3个测点，总的检测点数不少于20个。

c)几何尺寸检测每个断面不少于3个测点。

5.1.5粘土换填质量评定标准应符合以下规定：

a)主控项目合格率不应小于90％，不合格样压实度值不得低于设计压实度值的98％，且不合格

样不得集中在局部范围内。

b)一般项目合格率不应小于70％，且不合格测点不得集中在局部范围内。

5.2水泥土换填

5.2.1坝基水泥土换填竣工验收检测质量等级评定标准适用于坝基采用水泥土换填软弱层或强透水层

的处理工程。

5.2.2水泥土换填处理工程竣工验收质量检测宜于水泥土换填工程施工完成后，上部工程施工前进行。

5.2.3水泥土换填处理坝基竣工验收质量检测项目、质量标准及检测方法见表3。

表3水泥土换填处理坝基竣工验收质量检测项目、质量标准及检测方法

项类检测项目质量标准检测方法

1、1级、2级土坝和高坝不应小于98％；

主控项目压实度环刀法、核子水分密度仪

2、3级中、低坝及3级以下的中坝压实度不应小于96％。

1高程不小于设计值水准仪、全站仪测量

2长度不小于设计值全站仪、钢尺测量

一般项目

3宽度不小于设计值全站仪、钢尺测量

4厚度不小于设计值钢尺测量

5.2.4水泥土换填处理坝基竣工验收检测主要内容为压实度和几何尺寸，抽检数量应满足以下要求：

a)每300m坝长至少抽检一个断面，检测断面总数不应少于3个，其中最大坝高处、合龙段、

地质及地形复杂段、老河道、溃口处等薄弱部位应布置检测断面。

b)压实度检测每个断面不少于2层，每层不少于3个测点，总的检测点数不少于20个；换填

土层较厚也可采用钻孔分层取样。

c)几何尺寸检测每个断面不少于3个测点。

5.2.5水泥土换填处理坝基质量评定标准应符合以下规定：

a)主控项目合格率不应小于90％，不合格样压实度值不得低于设计压实度值的98％，且不合格

样不得集中在局部范围内。

b)一般项目合格率不应小于70％。

4

DB34/T2208—2014

5.3坝基帷幕灌浆

5.3.1坝基帷幕灌浆竣工验收检测质量等级评定标准适用于坝基或坝肩采用帷幕灌浆处理较厚砂砾石

或透水基岩的处理工程。

5.3.2坝基帷幕灌浆竣工验收检测宜于浆液终凝后进行。

5.3.3坝基帷幕灌浆处理竣工验收质量检测项目、质量标准及检测方法见表4。

表4坝基帷幕灌浆处理竣工验收质量检测项目、质量标准及检测方法

项类检测项目质量标准检测方法

1透水率不大于设计值

主控项目压水试验

2渗透系数不大于设计值

5.3.4坝基帷幕灌浆处理竣工验收检测主要内容为透水率和渗透系数，抽检数量应满足以下要求：

a)每300m坝长至少抽检一个断面，检测断面总数不应少于3个，其中最大坝高处、合龙段、

地质及地形复杂段等薄弱部位应布置检测断面。

b)压水试验每个断面不少于1个孔，压水试验应符合SL31的规定。

5.3.5坝基帷幕灌浆处理工程质量评定标准应符合以下规定：

a)主控项目应全部符合质量标准。

b)若设计要求主控项目的其中一项，以该项进行评定。

5.4铺盖和盖重

5.4.1坝基粘土铺盖和盖重处理竣工验收检测质量等级评定标准适用于透水层坝基。

5.4.2坝基粘土铺盖和盖重竣工验收检测应在施工结束后进行。

5.4.3坝基粘土铺盖和盖重处理竣工验收质量检测项目、质量标准及检测方法见表5。

表5坝基粘土铺盖和盖重处理竣工验收质量检测项目、质量标准及检测方法

项类检测项目质量标准检测方法

1压实度符合设计及规范要求环刀法、核子水分密度仪

主控项目

2渗透系数符合设计及规范要求试坑注水试验、渗透试验

1高程0～15cm水准仪、全站仪测量

2长度-5cm～15cm全站仪、钢尺测量

一般项目3宽度-5cm～15cm全站仪、钢尺测量

4厚度0cm～15cm钢尺测量

5土料性质符合设计及规范要求颗粒分析试验、液塑限试验

5.4.4坝基粘土铺盖和盖重处理竣工验收检测主要内容为压实度、渗透系数和几何尺寸，抽检数量应

满足以下要求：

a)每300m坝长至少抽检一个断面，检测断面总数不应少于3个。

b)压实度检测每个断面不少于2层，每层不少于3个测点。

c)渗透试验不少于15个试样；试坑注水试验不少于5个测点。

d)几何尺寸检测每个断面不少于3个测点。

5.4.5坝基粘土铺盖和盖重工程质量评定标准应符合以下规定：

5

DB34/T2208—2014

a)主控项目第1项合格率不应小于90％，其中压实度不合格值不得低于设计或规范压实度值的

98％，且不合格样不得集中在局部范围内；第2项应全部符合质量标准。

b)一般项目合格率不应小于70％。

6坝体（基）防渗工程

6.1粘土截渗墙

6.1.1粘土截渗墙竣工验收检测质量等级评定标准适用于粘土心墙、斜墙和套孔冲抓粘土墙等坝体防

渗工程。

6.1.2粘土截渗墙竣工验收检测应在粘土截渗墙施工结束后进行。

6.1.3粘土截渗墙工程竣工验收质量检测项目、质量标准及检测方法见表6。

表6粘土截渗墙竣工验收质量检测项目、质量标准及检测方法

项类检测项目质量标准检测方法

1渗透系数不大于设计值围井试验、注水试验、渗透试验

主控项目2压实度符合设计及规范要求环刀法、钻孔取样

3墙体深度符合设计要求钻孔检查法

1粘粒含量符合设计及规范要求颗粒分析试验

一般项目
