DB1310/T 298-2023 预拌流态固化土填筑技术规程

ICS93.020

CCSP22

1310

廊坊市地方标准

DB1310/T298—2023

预拌流态固化土填筑技术规程

2023-3-9发布2023-4-9实施

廊坊市市场监督管理局  发布

DB1310/T298—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由廊坊市住房和城乡建设局提出。

本文件起草单位：中铁河北投资开发建设有限公司、中铁北京工程局集团有限公司、中铁投资集团

有限公司、廊坊市阳光建设工程质量检测有限公司、廊坊师范学院、中铁工程设计咨询集团有限公司、

中铁一局集团有限公司、中铁建工集团有限公司、中铁广州局集团有限公司、中铁八局集团有限公司、

中铁上海局集团有限公司。

本文件主要起草人：王保亮、胡广辉、张超、周宇辉、陈杰、曲毅、黄宇航、翟金胜、李晓剑、李

祥东、牛志星、何业勇、盛保武、冉立、宫树雪、张宏洲、邢瑞、刘亚、杨国民、张永强、杨天雨、刘

权威、刘书平。

I

DB1310/T298—2023

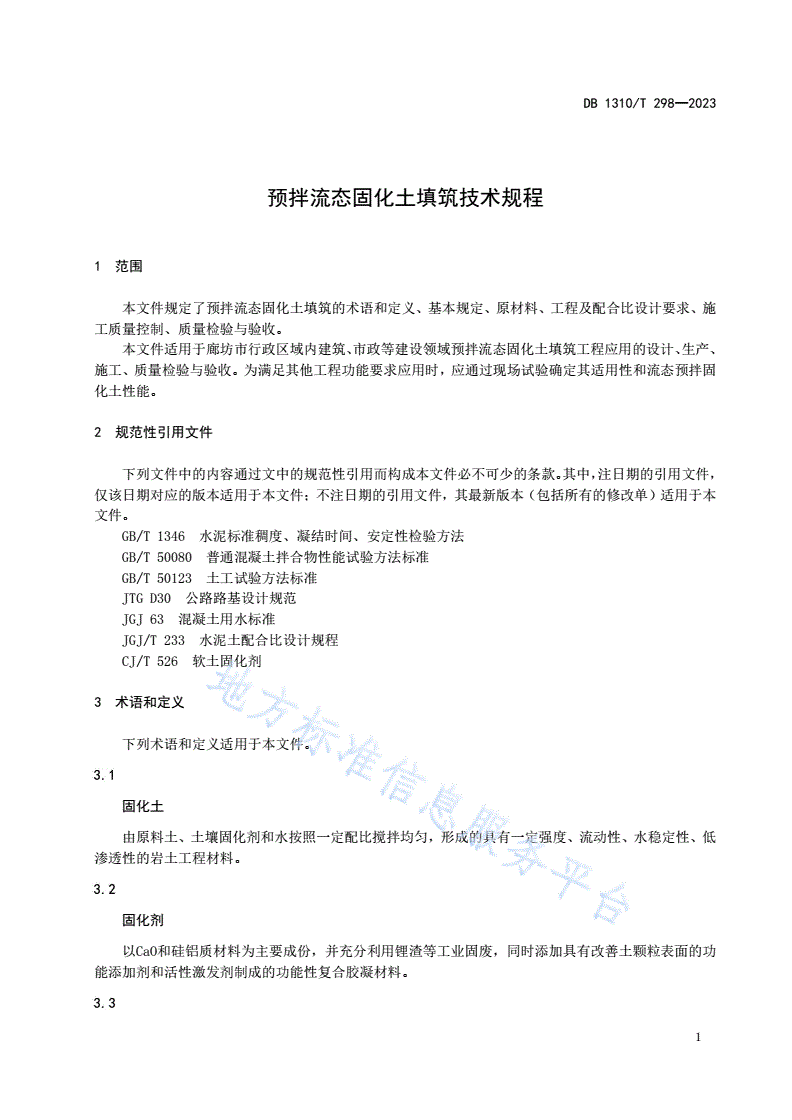

预拌流态固化土填筑技术规程

1范围

本文件规定了预拌流态固化土填筑的术语和定义、基本规定、原材料、工程及配合比设计要求、施

工质量控制、质量检验与验收。

本文件适用于廊坊市行政区域内建筑、市政等建设领域预拌流态固化土填筑工程应用的设计、生产、

施工、质量检验与验收。为满足其他工程功能要求应用时，应通过现场试验确定其适用性和流态预拌固

化土性能。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T1346水泥标准稠度、凝结时间、安定性检验方法

GB/T50080普通混凝土拌合物性能试验方法标准

GB/T50123土工试验方法标准

JTGD30公路路基设计规范

JGJ63混凝土用水标准

JGJ/T233水泥土配合比设计规程

CJ/T526软土固化剂

3术语和定义

下列术语和定义适用于本文件。

固化土

由原料土、土壤固化剂和水按照一定配比搅拌均匀，形成的具有一定强度、流动性、水稳定性、低

渗透性的岩土工程材料。

固化剂

以CaO和硅铝质材料为主要成份，并充分利用锂渣等工业固废，同时添加具有改善土颗粒表面的功

能添加剂和活性激发剂制成的功能性复合胶凝材料。

1

DB1310/T298—2023

配合比

满足设计要求的流态固化土组成材料的质量比例关系。

立方体抗压强度

固化土采用70.7mm70.7mm70.7mm立方体试块在无侧限压力条件下，抵抗轴向压力的极限强度。

固化土浆液水灰比

满足固化土拌合物流动性的拌合用水与用干土料和固化剂的质量比例。

4基本规定

固化土的原材料应满足填筑材料的质量、安全和环保要求。

现场配制固化土应采用专用设备进行搅拌，确保搅拌质量。

采用固化土进行回填，宜因地制宜，就地取材。

固化土施工应进行全过程控制，并保存完整的记录和试验报告。

固化土的质量检测应包括：原材料性能检测、固化土性能检测、施工质量检验。

固化土的制备、施工应符合安全、绿色环保要求。

5原材料

原料土应满足以下要求：

a)有机质不得超过5%；

b)采用泵送浇筑时，原料土的最大粒径不应超过25mm；

c)不得混入危害性废物；污染土壤在未经专项研究并获准允许使用时，不得作为固化土的原土料。

固化剂物理指标和工艺指标

5.2.1固化剂物理指标应符合表1固化剂物理指标的规定。

表1固化剂物理指标

项目指标

细度（80μm方孔筛筛余量）/%≤10

含水率/%≤1

5.2.2固化剂工艺指标应符合表2固化剂工艺指标的规定。

表2固化剂工艺指标

2

DB1310/T298—2023

项目指标测试方法

初始初始

净浆流动度

30min≥90按CJ/T526的规定进行

/mm

60min≥80

初凝时间/min≥45

按GB/T1346的规定进行

终凝时间/min＜720

注：施工时从搅拌到填筑时间不超过1h时，净浆流动度可不做要求。

当固化土填筑工程可能影响周围构（建）筑物钢筋混凝土结构的耐久性时，固化土拌合用水应符

合JGJ63的规定；当无影响时，采用饮用水作为施工用水即可。

6工程及配合比设计要求
