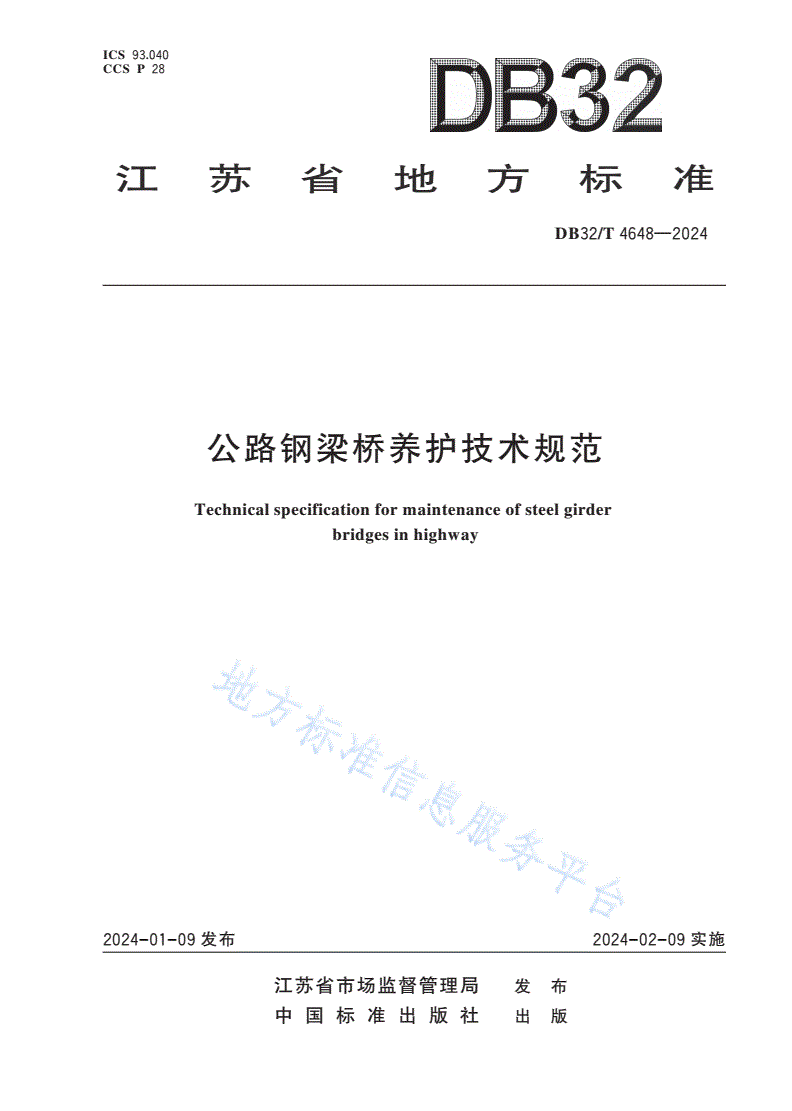

DB32/T 4648-2024 公路钢梁桥养护技术规范

ICS93.040

CCSP28

!7,



DB32/T4648—2024

公路钢梁桥养护技术规范

Technicalspecificationformaintenanceofsteelgirder

bridgesinhighway

2024-01-09发布2024-02-09实施

江苏省市场监督管理局发布

中国标准出版社出版

DB32/T4648—2024

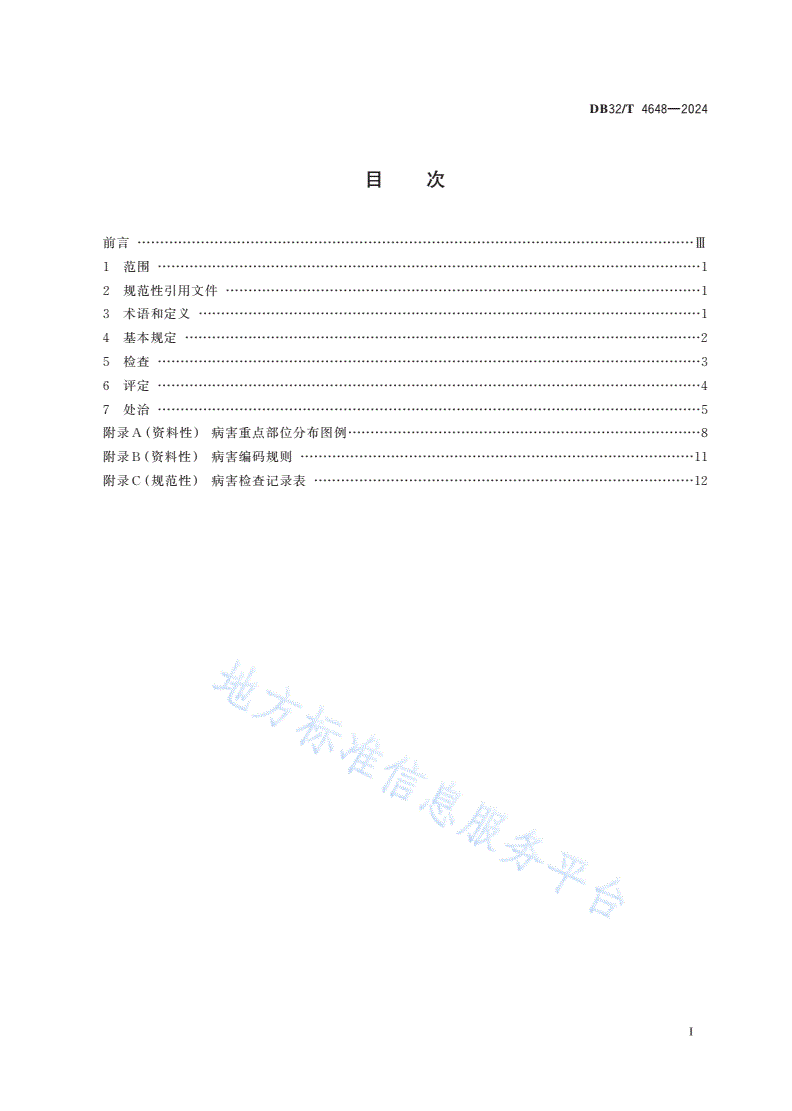

目次

前言……………………………Ⅲ

1范围…………………………1

2规范性引用文件……………1

3术语和定义…………………1

4基本规定……………………2

5检查…………………………3

6评定…………………………4

7处治…………………………5

附录A（资料性）病害重点部位分布图例……………………8

附录B（资料性）病害编码规则……………11

附录C（规范性）病害检查记录表…………12

Ⅰ

DB32/T4648—2024

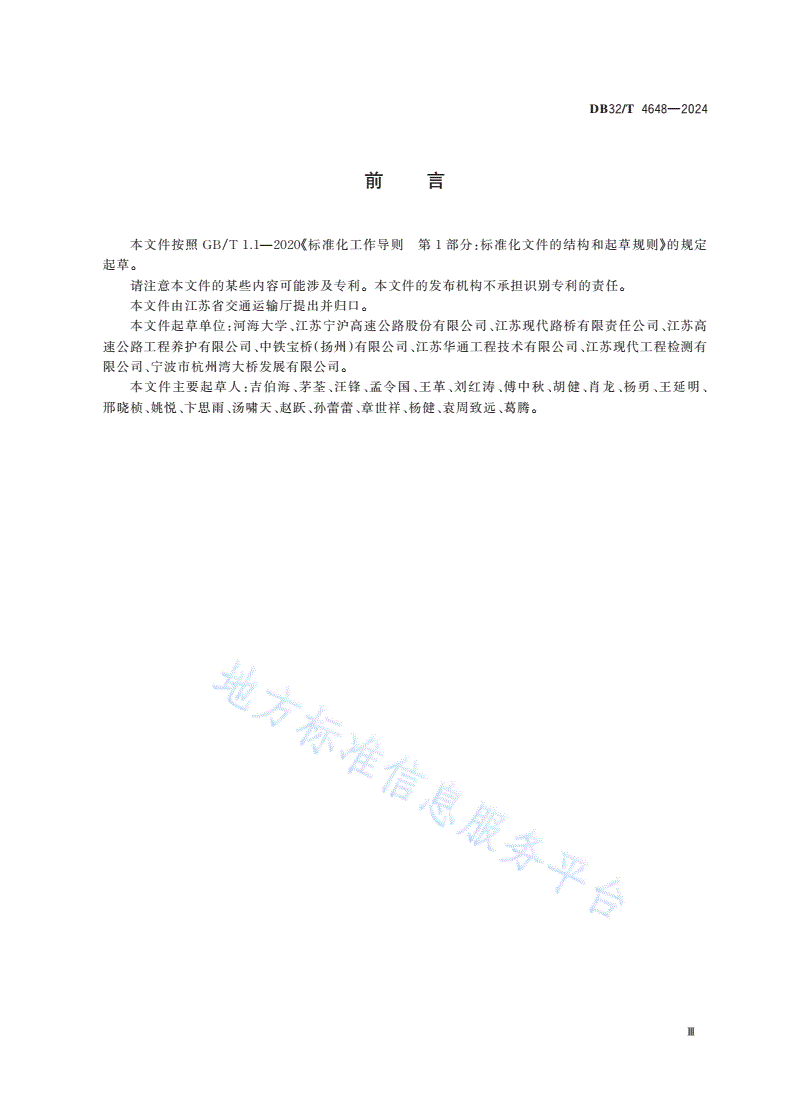

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由江苏省交通运输厅提出并归口。

本文件起草单位：河海大学、江苏宁沪高速公路股份有限公司、江苏现代路桥有限责任公司、江苏高

速公路工程养护有限公司、中铁宝桥（扬州）有限公司、江苏华通工程技术有限公司、江苏现代工程检测有

限公司、宁波市杭州湾大桥发展有限公司。

本文件主要起草人：吉伯海、茅荃、汪锋、孟令国、王革、刘红涛、傅中秋、胡健、肖龙、杨勇、王延明、

邢晓桢、姚悦、卞思雨、汤啸天、赵跃、孙蕾蕾、章世祥、杨健、袁周致远、葛腾。

Ⅲ

DB32/T4648—2024

公路钢梁桥养护技术规范

1范围

本文件规定了公路钢梁桥养护技术的基本规定、检查、评定与处治。

本文件适用于钢板梁桥、钢桁梁桥、钢箱梁桥及其他类似桥梁钢主梁的养护工作。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T8923（所有部分）涂装前钢材表面锈蚀等级和除锈等级

GB51367钢结构加固设计标准

CB/Z67碳弧气刨工艺要求

JTG/TH21公路桥梁技术状况评定标准

JTG/TJ21公路桥梁承载能力检测评定规程

JTG/TJ22公路桥梁加固设计规范

JTG/TJ23公路桥梁加固施工技术规范

JT/T722公路桥梁钢结构防腐涂装技术条件

JTG/T3651公路钢结构桥梁制造和安装施工规范

JTG5120公路桥涵养护规范

DB32/T3644公路桥梁钢箱梁疲劳裂纹检测、评定与维护规范

DB32/T3820公路桥梁钢箱梁预防养护规范

3术语和定义

下列术语和定义适用于本文件。

3.1

冲击法impactmethod

通过高速冲击，引入残余压应力，使构件表面产生塑性变形或使裂纹表面产生接触闭合，以提高疲劳

寿命或延缓裂纹扩展的方法。

3.2

打磨法grindingmethod

通过打磨焊缝表面，改善焊缝几何形状，或去除表面微裂纹的方法。

3.3

局部切削法localcuttingmethod

通过切削，改变构件刚度分布和应力特征，延缓疲劳开裂的方法。

1

DB32/T4648—2024

3.4

局部连接刚度削弱法localjoint⁃stiffnessweakeningmethod

通过改变局部构件，降低连接刚度，延缓疲劳开裂的方法。

4基本规定

4.1公路钢梁桥养护应符合JTG5120的相关规定。

4.2公路钢梁桥中采用正交异性钢桥面板作为桥面板结构时，桥面板的养护工作应符合DB32/T3644

的相关规定。

4.3公路钢梁桥的养护工作应实现可达、可检、可修、可换。

4.4当出现下列病害时还应满足本文件的相关要求：

a）锈蚀病害；

b）焊缝或母材的疲劳开裂；

c）螺栓断裂、松动或脱落。

4.5应根据桥梁结构与运营环境特征确定公路钢梁桥的病害重点部位，在养护工作中加强关注，锈蚀与

疲劳病害重点部位见表1，病害重点部位分布图例见附录A。

表1各类桥型锈蚀与疲劳病害重点部位

主梁类型病害类型部位构件或细节

支承端主梁加劲肋、腹板与翼缘连接部位

锈蚀非支承端主梁下翼缘上下表面、联结系

构件密集区域狭小空间内的钢构件表面

钢板梁

支承端主梁各构件连接焊缝、螺栓

疲劳非支承端带联结系主梁腹板与竖向加劲肋焊缝、腹板与翼缘焊缝

非支承端无联结系主梁腹板与纵向加劲肋焊缝、腹板与翼缘焊缝

腹杆与弦杆连接部位节点板、节点板与腹杆接触面、弦杆、螺栓

锈蚀纵梁与横梁连接部位纵横梁表面

伸缩缝下部主梁端横梁、下弦杆端部

钢桁梁

横梁与弦杆连接部位横梁翼缘与腹板连接焊缝及切口，连接角钢

疲劳纵梁与横梁连接部位纵梁端部切口，连接角钢

腹杆与弦杆连接部位腹杆或节点板栓孔边缘

外部人孔人孔相邻母材

锈蚀伸缩缝下部主梁钢主梁外表面

箱梁内部底板、纵肋内部、连接部位

钢箱梁顶板与纵肋连接焊缝、纵肋对接焊缝、横隔板与纵肋连接焊

钢桥面板缝、横隔板弧形缺口母材、腹板竖向加劲肋与顶板连接焊

疲劳

缝、顶板与横隔板焊缝端部

腹板腹板与竖向加劲肋连接焊缝

4.6宜根据桥梁构件特征制定病害编码体系，病害编码规则见附录B。

2

DB32/T4648—2024

4.7对封闭结构设置检修人孔，应便于操作人员与设备出入。

4.8养护工程施工组织应充分考虑对交通运营与安全的影响，编制交通组织方案。

4.9养护过程中应避免出现影响结构安全和耐久性的损伤。

5检查

5.1一般规定

5.1.1当出现桥梁撞击、重物跌落等事故，或主梁出现较大开裂、重点部位集中出现疲劳裂纹后，应及时

开展疲劳病害排查，对构件进行应力、位移或变形测试，判断是否出现局部屈曲或刚度损失。

5.1.2遭受自然灾害后应及时开展病害排查。

5.2检查要求与方法

5.2.1应结合历史检查报告与病害重点部位，制定检查方案。

5.2.2应首先开展病害的全范围排查，对存疑部位辅以检测仪器与工具进行检查，并满足下列要求：

a）锈蚀部位应清除表面锈蚀物，完全暴露锈蚀位置；

b）目视检查无法判断是否存在裂纹或定位裂纹尖端时，应采用磁粉检测或渗透检测；

c）隐蔽部位宜采用超声波、涡流等检测技术判断是否存在疲劳裂纹；

d）宜采用锤击的方法判断螺栓是否存在断裂或松动。

5.2.3发现锈蚀病害后，应进行病害特征检查，并满足下列要求：

a）锈蚀病害检查应以构件为单位进行测量与记录；

b）应结合构件周围环境判断锈蚀类型与锈蚀源；

c）应标记锈蚀区域；对点蚀部位应测量孔洞直径，当单个构件出现多
