基本信息
本标准适用于手动工具捶击用钢钉和动力工具击打用钢钉。但是对动力工具击打用钢钉的连接材料和方法未作规定。
发布历史
-
2011年12月
研制信息
- 起草单位:
- 北京达瑞兴钉业有限公司
- 起草人:
- 王立、赵建伯、王守义、陈源春、岳耀昌、王祥、赵灵生、李振海
- 出版信息:
- 页数:46页 | 字数:89 千字 | 开本: 大16开
内容描述

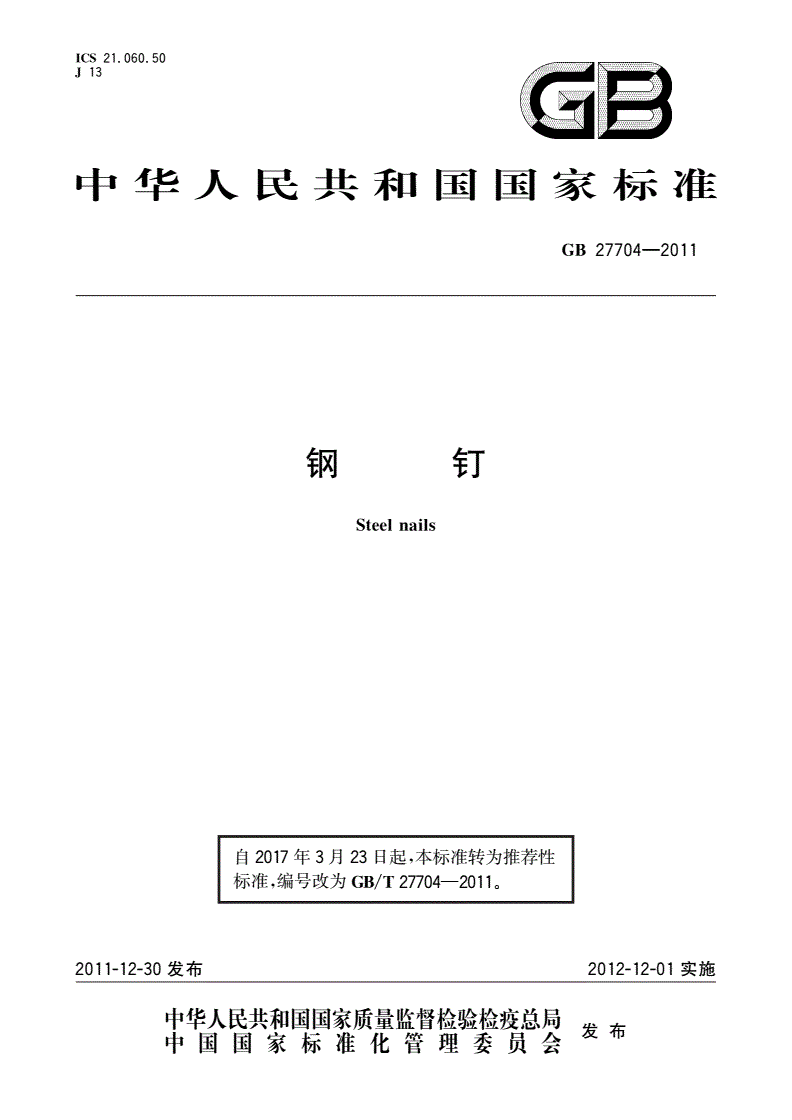

ICS21.060.50
J13
中华人民共和国国家标准
—
GB277042011
钢钉
Steelnails
国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页
2011-12-30发布2012-12-01实施
中华人民共和国国家质量监督检验检疫总局
发布
中国国家标准化管理委员会
—
GB277042011

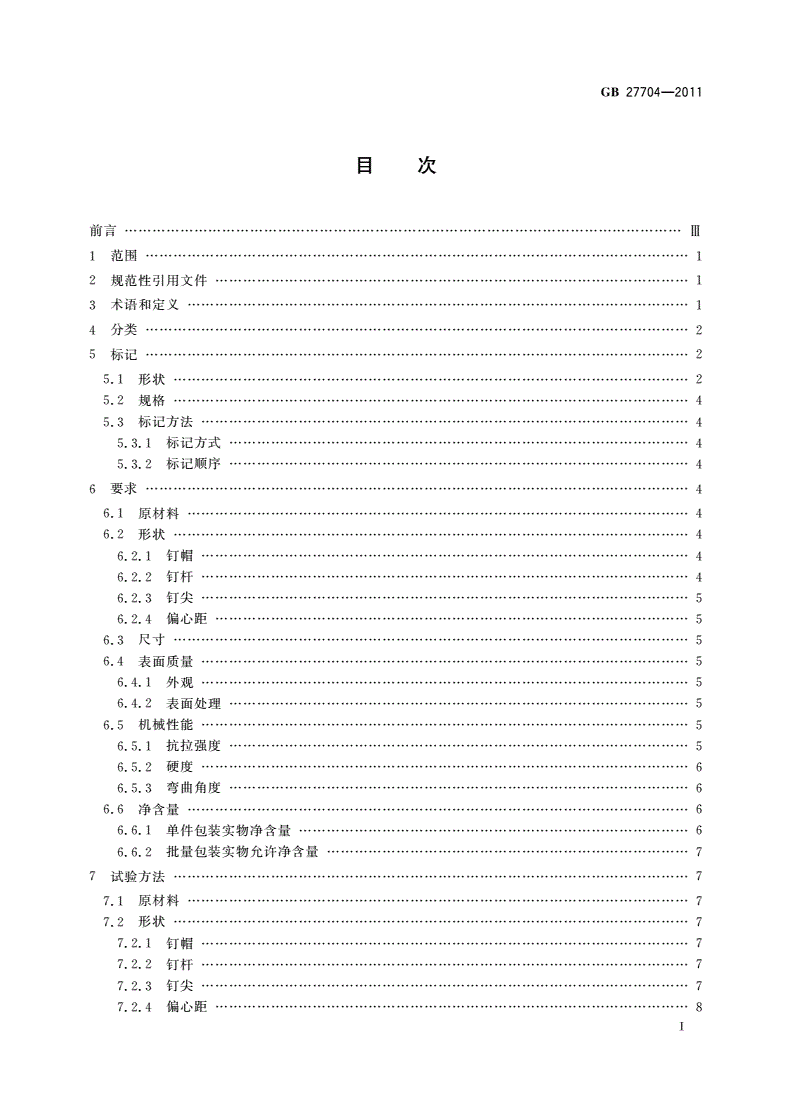

目次
前言…………………………Ⅲ
1范围………………………1
2规范性引用文件…………………………1
3术语和定义………………1
4分类………………………2
5标记………………………2
5.1形状…………………2
5.2规格…………………4
5.3标记方法……………4
5.3.1标记方式………………………4
5.3.2标记顺序………………………4
6要求………………………4
6.1原材料………………4
6.2形状…………………4
钉帽……………
6.2.1国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页4
6.2.2钉杆……………4
6.2.3钉尖……………5
6.2.4偏心距…………………………5
6.3尺寸…………………5
6.4表面质量……………5
6.4.1外观……………5
6.4.2表面处理………………………5
6.5机械性能……………5
6.5.1抗拉强度………………………5
6.5.2硬度……………6
6.5.3弯曲角度………………………6
6.6净含量………………6
6.6.1单件包装实物净含量…………6
6.6.2批量包装实物允许净含量……………………7
7试验方法…………………7
7.1原材料………………7
7.2形状…………………7
7.2.1钉帽……………7
7.2.2钉杆……………7
7.2.3钉尖……………7
7.2.4偏心距…………………………8
Ⅰ
—
GB277042011

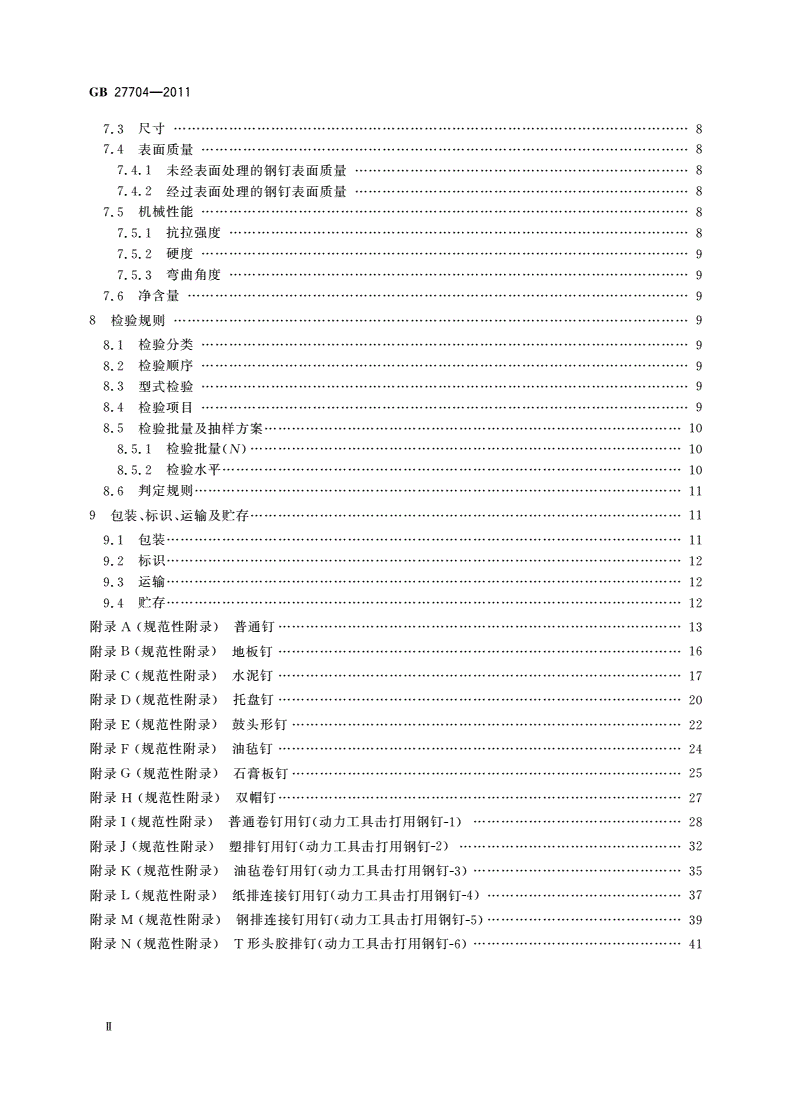

7.3尺寸…………………8
7.4表面质量……………8
7.4.1未经表面处理的钢钉表面质量………………8
7.4.2经过表面处理的钢钉表面质量………………8
7.5机械性能……………8
7.5.1抗拉强度………………………8
7.5.2硬度……………9
7.5.3弯曲角度………………………9
7.6净含量………………9
8检验规则…………………9
8.1检验分类……………9
8.2检验顺序……………9
8.3型式检验……………9
8.4检验项目……………9
8.5检验批量及抽样方案………………10
8.5.1检验批量()…………………
N10
8.5.2检验水平………………………10
8.6判定规则……………11
、、
9包装标识运输及贮存…………………11
9.1包装…………………11
国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页
9.2标识…………………12
9.3运输…………………12
9.4贮存…………………12
()
附录A规范性附录普通钉……………13
()
附录B规范性附录地板钉……………16
()
附录C规范性附录水泥钉……………17
()
附录D规范性附录托盘钉……………20
()
附录规范性附录鼓头形钉…………
E22
()
附录规范性附录油毡钉……………
F24
()
附录规范性附录石膏板钉…………
G25
()
附录规范性附录双帽钉……………
H27
()()
附录规范性附录普通卷钉用钉动力工具击打用钢钉………
I-128
()()
附录规范性附录塑排钉用钉动力工具击打用钢钉…………
J-232
()()
附录规范性附录油毡卷钉用钉动力工具击打用钢钉………
K-335
()()
附录规范性附录纸排连接钉用钉动力工具击打用钢钉……
L-437
()()
附录规范性附录钢排连接钉用钉动力工具击打用钢钉……
M-539
()()
附录规范性附录形头胶排钉动力工具击打用钢钉………
NT-641
Ⅱ
—
GB277042011
前言
、、,。
本标准的6.5.26.5.36.6为强制性条款其余为推荐性条款
本标准由中国轻工业联合会提出。
(/)。
本标准由全国五金制品标准化技术委员会SACTC174归口
,、
本标准由北京达瑞兴钉业有限公司负责起草由北京达美兴钉业有限责任公司山东樱花五金集团
、、。
有限公司山西榆次远大线材制品有限公司山西海锐五金工业有限公司等参加起草
:、、、、、、、。
本标准主要起草人王立赵建伯王守义陈源春岳耀昌王祥赵灵生李振海
国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页
Ⅲ
—
GB277042011
钢钉
1范围
、、、、、、、、。
本标准规定了钢钉的术语和定义分类标记要求试验方法检验规则包装标识运输及贮存
。
本标准适用于手动工具捶击用钢钉和动力工具击打用钢钉但是对动力工具击打用钢钉的连接材
料和方法未作规定。
2规范性引用文件
。,
下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文
。,()。
件凡是不注日期的引用文件其最新版本包括所有修改单适用于本文件
/包装储运图示标志
GBT191
/金属材料室温拉伸试验方法
GBT228
/—:(、、、、、、、、、、
金属洛氏硬度试验方法第部分试验方法
GBT230.120041ABCDEFGHKN
T标尺)
/—、、、、
GBT3421997冷拉圆钢丝方钢丝六角钢丝尺寸外形重量及允许偏差
/低碳钢热轧圆盘条
GBT701
/外径千分尺国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页
GBT1216
/—:()
计数抽样检验程序第部分按接收质量限检索的逐批检验抽样
GBT2828.120031AQL
计划
/镀锌钢丝锌层质量试验方法
GBT2973
/冷顶锻用不锈钢丝
GBT4232
/优质碳素钢热轧盘条
GBT4354
/紧固件电镀层
GBT5267.1
/大量程百分表
GBT6311
/金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法
GBT13912
/、
GBT21389游标带表和数显卡尺
/钢铁制件机械镀锌
JBT8928
/一般用途低碳钢丝
YBT5294
/优质碳素结构钢丝
YBT5303
—定量包装商品净含量计量检验规则
JJF10702005
JJG33万能角度尺检定规程
3术语和定义
下列术语和定义适用于本文件。
3.1
钉帽nailhead
钉体的大头部。
1
—
GB277042011
3.2
钉杆nailshank
钉体的杆状部。
3.3
钉尖nailoint
p
钉体的尖部。
3.4
弯曲度straihtness
g
,。
钢钉全长范围内最大弯曲变形的数值
3.5
偏心距headdeviation
钉帽中心偏离钉杆中心线的距离。
3.6
动力工具击打用钢钉owerdrivennails
p
、、,
使用塑料纸带金属丝以及粘结剂等材料将钢钉连接起来用以满足动力工具或自动化设备击打
入连接构件内的钢钉。
4分类
。,
按照钢钉的使用方式分为手动工具捶击用和动力工具击打用钢钉两类根据形状或使用用途手
()、()、()、()、
动工具捶击用钢钉分为普通钉见附录A地板钉见附录B水泥钉见附录C托盘钉见附录D
国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页
()、()、()();
鼓头形钉见附录E油毡钉见附录F石膏板钉见附录G和双帽钉见附录H动力工具击打用
()、()、()、
钢钉分为普通卷钉用钉见附录I塑排钉用钉见附录J油毡卷钉用钉见附录K纸排连接钉用钉
()、()()。
见附录L钢排连接钉用钉见附录和形头胶排钉见附录
MTN
5标记
5.1形状
、。,,
钢钉一般由钉帽钉杆和钉尖三部分组成钉帽形状应按表标记钉杆形状应按表标记钉尖
12
形状应按表标记。
3
表1钉帽形状
()
钉帽形状符号形状例
凹穴帽A
杯形帽B
C形帽C
D形帽D
鼓头形帽G
2
—
GB277042011
表()
1续
()
钉帽形状符号形状例
平头形帽P
花纹形帽H
球形帽Q
T形帽T
圆台帽Y
锥形帽Z
表2钉杆形状
()
钉杆形状符号形状例
方形杆F
环纹形杆HW
国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页
螺旋纹形杆LX
斜槽形杆XC
圆形杆Y
轧花形杆YH
直槽形杆ZC
表3钉尖形状
()
钉尖形状记号形状例
侧切形尖C
弹头形尖D
菱形尖L
无尖W
楔形尖X
锥形尖Z
3
—
GB277042011
5.2规格
();
钢钉的规格用钉杆直径和钉杆长度的阿拉伯数字组合单位为毫米进行标记钉杆直径和钉杆长
“”;、、、、、、、
度之间使用符号×连接钢钉的规格应遵照附录A附录B附录C附录D附录E附录F附录G
附录、附录、附录、附录、附录、;。
HIJKL附录和附录中的规定特殊规格订货时应在合同中注明
MN
5.3标记方法
5.3.1标记方式
,、,
钢钉的种类和形状标记用中文种类钢钉形状特征的汉语拼音字母与钢钉的规格数字组合按照
表、。,、、
1表和表标记一般情况下钢钉钉帽形状为花纹钉杆形状为圆杆钉尖形状为菱形尖的形状
23
,。
特征标注时可以省略
5.3.2标记顺序
、、、、。
钢钉产品的标记顺序按照种类钉帽形状规格钉杆形状钉尖形状的顺序依次进行钢钉表面处
,。。
理方式使用中文文字在种类前面注明即可见示例
示例:
电镀托盘钉P2.6850.8LXW
×
钉尖形状
钉杆形状
钉杆长度
钉杆直径
国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页
钉帽形状
种类
:,,,,。
表示钉杆直径2.68mm钉杆长度50.8mm平头形钉帽螺旋纹形钉杆无尖的电镀托盘钉
6要求
6.1原材料
。,/;
制造钢钉一般采用钢丝作为原材料使用低碳钢原材料的钢钉原材料应符合GBT701的规定
,/。,
使用优质碳素钢原材料的钢钉原材料应符合GBT4354的规定使用不锈钢原材料的钢钉原材料
/;。
应符合GBT4232的规定或使用优于上述标准的其他材料
6.2形状
6.2.1钉帽
;;
钉帽不允许有显著的歪斜和裂缝圆形钉帽椭圆度应不超过钉杆公称直径的16%钉帽形状应遵
、、、、、、、、、、、、
照附录附录附录附录附录附录附录附录附录附录附录附录附录和
ABCDEFGHIJKLM
附录中的规定。
N
6.2.2钉杆
,,,,;
钉杆应保证平直长度大于20mm的钢钉弯曲度δ应小于0.005L单位为如图所示长
mm1
,。、、、附录、
度小于或等于的钢钉目测应无显著的弯曲钉杆形状应遵照附录附录附录
20mmABCD
、、、、、、、、。
附录附录附录附录附录附录附录附录附录和附录中的规定
EFGHIJKLMN
4
—
GB277042011
图钉杆弯曲度
1
6.2.3钉尖
,;、、、、、
钉尖不应有显著的歪斜不应有扁尖或飞翅钉尖角度应遵照附录A附录B附录C附录D附录E
附录F、附录G、附录H、附录、附录、附录、附录、附录和附录中的规定。
IJKLMN
6.2.4偏心距
(),,。
偏心距E应不大于0.1×d单位为毫米如图所示
mm2
图偏心距
2
6.3尺寸
国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页
不同种类和规格钢钉的尺寸应遵照附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H、
附录、附录、附录、附录、附录和附录中的规定。
IJKLMN
6.4表面质量
6.4.1外观
,,。
钢钉外观应光洁无显著伤痕或毛刺不应锈蚀
6.4.2表面处理
。,,、
6.4.2.1钢钉表面可采用电化学镀处理电化学镀层表面应均匀有光泽附着牢固不应有起泡脱
、,,/。
落黑点或漏镀等缺陷局部镀层厚度应不小于0.003mm符合GBT5267.1的规定
。、、、,;
6.4.2.2钢钉表面可采用机械镀锌处理镀层表面应无漏镀无黑点无起皮均匀平滑附着牢固锌
,/。,
层厚度应不小于0.005mm表面应符合JBT8928的规定经过机械镀锌处理的表面只要锌层厚度
,。
不小于规定值被镀表面允许存在发暗或浅灰色的色彩不均匀区域
。、、、、、
6.4.2.3钢钉表面可采用热浸镀锌处理锌层表面应无漏镀无黑点无起皮无锌刺均匀平滑附着
、;,/。
牢固彼此无粘连锌层厚度应不小于0.035mm符合GBT13912的规定经过热浸镀锌处理的表
,,。
面只要锌层厚度不小于规定值被镀表面允许存在发暗或浅灰色的色彩不均匀区域
;,、。
6.4.2.4钢钉表面可采用涂料进行表面涂装涂装层应覆盖均匀牢固应无漏涂无脱落
6.5机械性能
6.5.1抗拉强度
使用低碳钢材料的钢钉抗拉强度应符合表的规定。
6.5.1.14
5
—
GB277042011
表4抗拉强度表
公称直径抗拉强度
mmMPa
>0.80~1.20880~1320
>1.20~1.80785~1220
>1.80~2.50735~1170
>2.50~3.50685~1120
>3.50~5.00590~1030
>5.00~10.00540~930
:。
注亦可按照客户协议组织生产
使用优质碳素钢材料制造的钢钉抗拉强度应符合/的规定。
6.5.1.2YBT5303
使用不锈钢材料制造的钢钉抗拉强度应符合/的规定。
6.5.1.3GBT4232
6.5.2硬度
,;
经过热处理获得较高硬度的钢钉钉杆直径大于2.2mm的钢钉硬度应不小于49HRC钉杆直径
小于或等于2.2mm的钢钉硬度应不小于45HRC。
:。
注未经热处理的钢钉对硬度不做要求
6.5.3弯曲角度
国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页
,。
经过热处理获得较高硬度的钢钉弯曲角度应满足弯曲时不折断
30°
:。
注未经热处理的钢钉对弯曲角度不做要求
6.6净含量
6.6.1单件包装实物净含量
,;
单件包装内的实物净含量应与包装上表示一致标注净含量与实际含量之差不得大于表和表
56
规定的允许短缺量。
表5净含量允许短缺量
()()
每包装箱盒内钢钉净含量Qn允许短缺量
允许短缺量()的百分比
T
gg
()—
含
0~50509
()—
含
50~1001004.5
()—
含
100~2002004.5
()—
含
200~3003009
()—
含
300~500500
