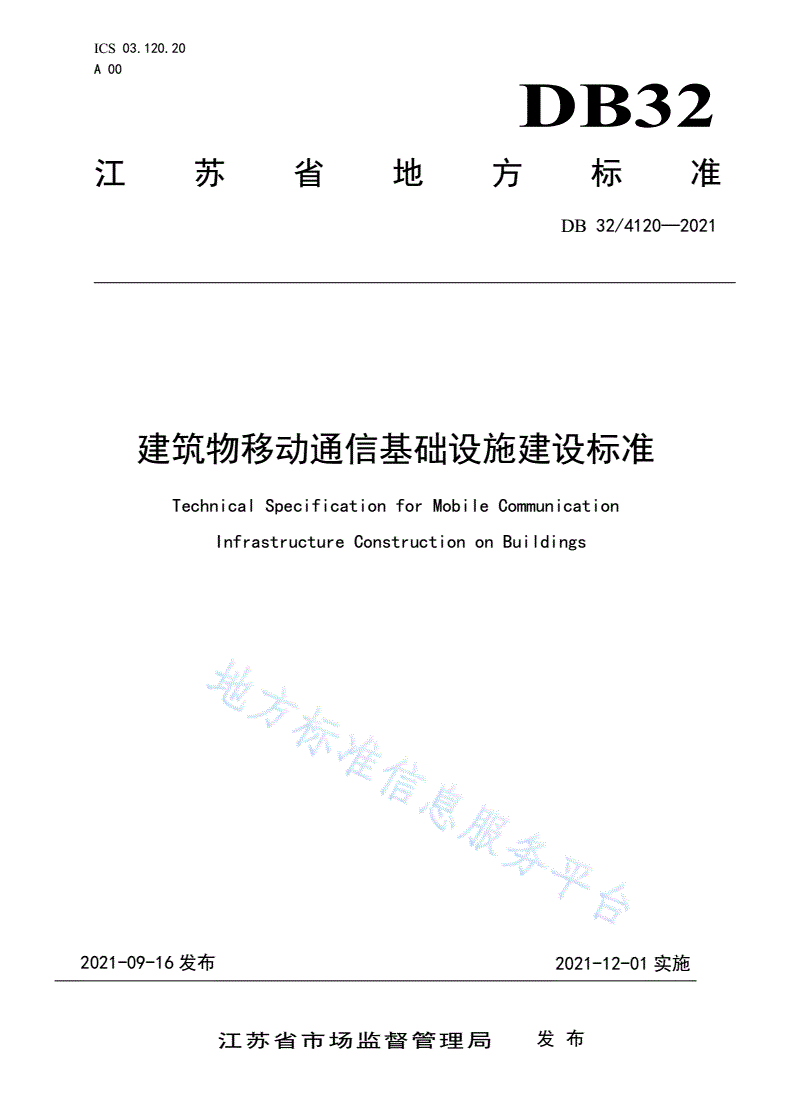

DB32/ 4120-2021 建筑物移动通信基础设施建设标准

ICS03.120.20

A00

DB32

江苏省地方标准

DB32/4120—2021

建筑物移动通信基础设施建设标准

TechnicalSpecificationforMobileCommunication

InfrastructureConstructiononBuildings

2021-09-16发布2021-12-01实施

江苏省市场监督管理局发布

DB32/4120—2021

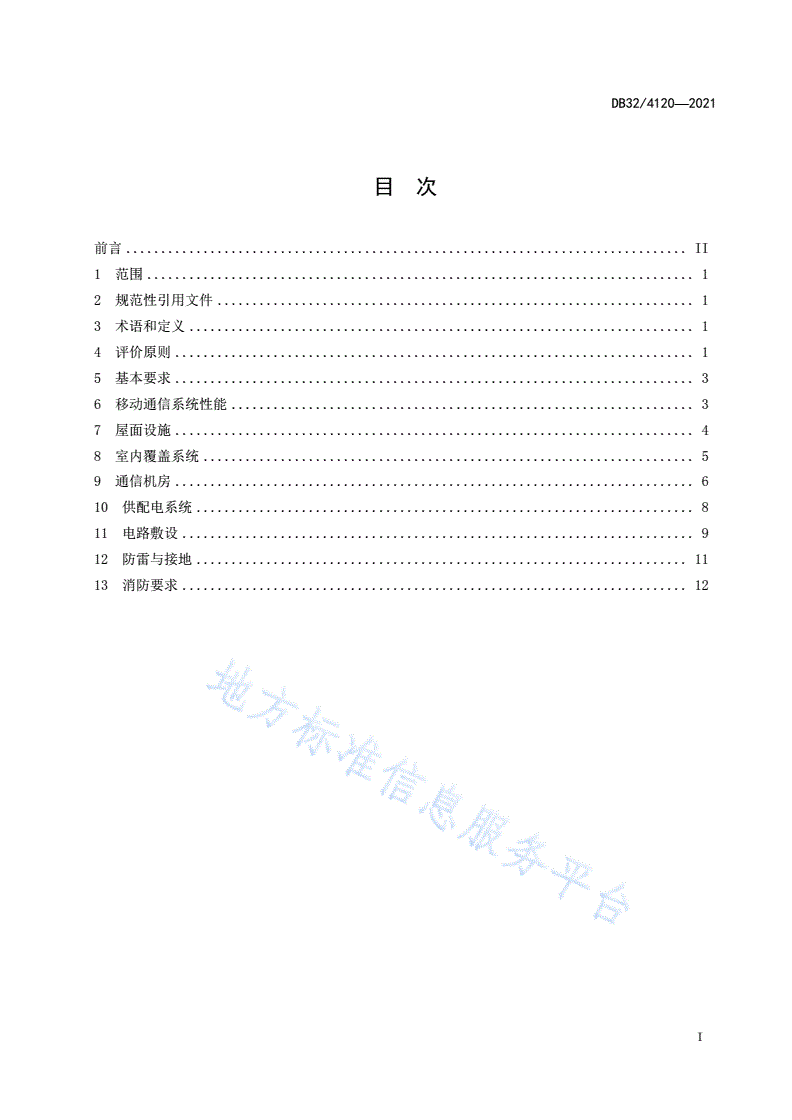

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4评价原则..........................................................................1

5基本要求..........................................................................3

6移动通信系统性能..................................................................3

7屋面设施..........................................................................4

8室内覆盖系统......................................................................5

9通信机房..........................................................................6

10供配电系统.......................................................................8

11电路敷设.........................................................................9

12防雷与接地......................................................................11

13消防要求........................................................................12

I

DB32/4120—2021

前言

本标准依据GB/T1.1-2009给出的规则起草。

本标准由江苏省住房和城乡建设厅提出并归口。

本标准起草单位：江苏省通信管理局、中通服咨询设计研究院有限公司。

本标准主要起草人：丁玮、刘永洲、殷鹏、赵楠、余俊、文莺、李新、李工、袁钦、戴春雷、张

鹏程、王旺。

II

DB32/4120—2021

建筑物移动通信基础设施建设标准

1范围

本标准规定了江苏省公用移动通信网络建设，满足用户对移动通信业务的需求，推动移动通信基础

设施的共建共享，促进社会信息化和城镇智慧化的持续健康发展。

本标准适用于江苏省内新建居住建筑、公共建筑的移动通信系统基础设施建设，既有建筑的通信系

统配套设施可参照本标准执行。

2规范性引用文件

GB8702《电磁环境控制限值》

YD5059《电信设备安装抗震设计规范》

GB/T51292《无线通信室内覆盖系统工程技术标准》

GB50689《通信局（站）防雷与接地工程设计规范》

GB50057《建筑物防雷设计规范》

GB51348《民用建筑电气设计标准》

YD5003《通信建筑工程设计规范》

YD/T1821《通信局(站)机房环境条件要求与检测方法》

YD/T1051《通信局（站）电源系统总技术要求》

GB51194《通信电源设备安装工程设计规范》

YD/T5131《移动通信工程钢塔桅结构设计规范》

GB51199《通信电源设备安装工程验收规范》

GB50016《建筑设计防火规范》

GB50370《气体灭火系统设计规范》

YD/T926.1《大楼通信综合布线系统第1部分：总规范》

YD/T5140《有线接入网设备安装工程验收规范》

GB50373《通信管道与通道工程设计标准》

GB50352《民用建筑设计统一标准》

GB50010《混凝土结构设计规范》

GB50311《综合布线系统工程设计规范》

GB/T51410《建筑防火封堵应用技术标准》

GB50176《民用建筑热工设计规范》

GB50189《公共建筑节能设计标准》

JGJ134《夏热冬冷地区居住建筑节能设计标准》

GB50222《建筑内部装修设计防火规范》

GB50217《电力工程电缆设计标准》

3术语和定义

1

DB32/4120—2021

3.1移动通信mobilecommunication

移动通信是指移动体之间的通信，或移动体与固定体之间的通信。

3.2移动通信基础设施mobilecommunicationinfrastructure

移动通信基础设施主要包括室外基站基础设施和无线通信室内覆盖系统（简称室内覆盖系统）基础设施

两部分。含机房、屋面设施、室内覆盖系统、供配电系统、管线、防雷接地系统、防火系统等。

3.3移动通信基站mobilecommunicationbasestation

无线电台站的一种形式，是在一定的无线电覆盖区中，通过连接移动通信交换中心、并与移动终端之间

收发无线信号进行信息传递的无线电收发信电台。通常情况下，一个移动通信基站由无线电信号发射接

收设备、电源设备、传输设备及天线、馈线等组成。

3.4通信机房communicationroom

用于安装通信基础设施所需的无线电信号发射接收设备、电源设备、传榆设备、空调设备等的房间。

3.5屋面设施roofingfacilities

指建筑物主体结构上为安装屋面通信塔桅（包括但不限于屋面抱杆、屋面天线美化罩、屋面自立塔等）

设置的结构构件。屋面设施的表现形式主要有塔桅混凝土基础和一体化机柜混凝土基础。

3.6通信用户驻地网(用户驻地网)Customerpremisetelecommunicationnetwork

指用户终端至用户网络接口所包含的机线设备，由完成通信和控制功能的用户驻地布线系统组成，

以使用户终端可以灵活方便地接入接入网。本规范中用户驻地网主要针对江苏省内居住建筑、公共建筑

物等。

3.7合路系统combinersystem

将多个移动通信系统发射和接收器在相互隔离情况下的发射输出/功率合并，馈入分布系统，实现多种

信号综合覆盖的系统。

3.8天馈系统antennaandfeedersystem

由有源器件或无源器件、馈线和天线等组成，实现功率分配/合路、传输和信号覆盖功能。

3.9无线电干扰radiointerference

在无线通信系统中，一些电磁能量通过直接耦合或间接耦合方式进入接收系统或信道，导致有用接收信

号质量下降，信息误差或丢失、甚至阻断通信的现象。

4适用原则

4.1移动通信基础设施的建设应遵循资源集约化设计、按需覆盖、技术合理、经济节约的原则。

2

DB32/4120—2021

4.2移动通信基础设施的建设，除应符合本标准外，还应符合现行
